Kompletný tehlový stavebný systém to nie sú len tehly. Žiaden dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém.

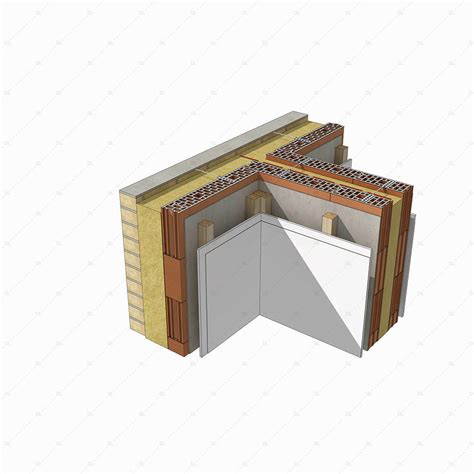

Stropný systém Porotherm
Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Stropná konštrukcia je dôležitou súčasťou každej stavby preto výber typu stropu musíme dôkladne zvážiť. Vďaka rýchlosti a jednoduchosti montáže si montovaný tehlový strop udržiava dlhoročnú tradíciu. Stropný systém Porotherm je určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m. Je určený pre prevažne statické zaťaženie.
Hlavné prvky stropného systému
Hlavnými prvkami stropného systému sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT).
Keramické predpäté nosníky Porotherm sú nosnými prvkami stropného systému. V priereze majú rozmery 120x65 mm. Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka.
Keramické stropné vložky Porotherm sú určené len na použitie s predpätými nosníkmi Porotherm. Výška a dĺžka stropných vložiek sú rovnaké.
Ďalšie časti keramického stropu Porotherm sa zhotovujú priamo na stavbe. Výška venca je zhodná s výškou stropu. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií.
Spojovacia výstuž sa vkladá do nadvihnutých strmeňov na oba konce nosníkov. Spojovacia výstuž presahuje za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m.
Betón je jednou z najdôležitejších častí kompletnej stropnej konštrukcie. Strop sa betónuje zároveň s vencami. Používa sa betón triedy C20/25. Konštrukčná výška stropu je potom 210 - 240 mm.
Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu.
Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu.
Po zmonolitnení vzniká rebierkový strop.
Montáž stropného systému Porotherm
Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. Nosníky smú byť podopreté iba na koncoch (prostý nosník). V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Nosníky začíname ukladať vždy od kraja stropného poľa. Prvý nosník uložíme podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny.
Nosníky je nutné podoprieť podperami. Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu vplyvom nadmerného priehybu od vlastnej tiaže. Pomocou podopretia vnesieme do každého poľa stropu aj predpísané montážne nadvýšenie v strede rozpätia stropu.
POZOR: Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili. Mohli by tak dôjsť k nežiaducemu priehybu stropu. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť roznášacie pätky napr. z betónových dosiek.
Stropné vložky ukladáme nasucho vždy medzi dva nosníky. Pri ich ukladaní nie je povolené na ne stúpať. Pre tento účel je potrebné cez stropné vložky položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu.
Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra. Na koncoch a v strede nosníkov sú strmene, ktoré sú ohnuté k hornému povrchu nosníkov. Do strmeňov na koncoch nosníkov vkladáme tzv. spojovaciu výstuž.
Pri betonáži stropu betónujeme súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Na zaliatie stropu používame betón triedy C 20/25. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu.
Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu. Betonáž musí prebiehať rovnomerne. Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C.
Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.
Inštalácia stropného systému │ Potichu.sk │ Potichu.cz
Preklady Porotherm
Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Tak ako tehly aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny. Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.
Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny.
Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu.
Typy prekladov Porotherm
Keramické preklady Porotherm KP 7
Preklady Porotherm KP 7 sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Preklady Porotherm KP7 sú samostatne nosné ihneď po vybudovaní. Ich výška je zhodná s výškou tehál Porotherm. Vyrábajú sa v dĺžkach od 1,00 m do 3,25 m odstupňovaných po 0,25 m pre rozpony 0,75 až 2,75 m. Preklad má v reze rozmery 70 x 238 mm. Preklady Porotherm KP 7 sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m. Preklady Porotherm sa ukladajú na výšku (t.j. na svoju kratšiu stranu) do lôžka z cementovej malty zásadne na celé tehly. Preklady KP 7 netreba počas montáže podopierať.
Keramické predpäté preklady Porotherm KPP 12
Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 12 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m. Sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách. Preklady Porotherm KPP 12 sa vyrábajú v dĺžkach od 1,00 m do 3,00 m odstupňovaných po 250 mm pre rozpätia otvorov 0,75 až 2,75 m. Preklady Porotherm sa ukladajú do lôžka z cementovej malty zásadne na celé tehly. Pred murovaním alebo betónovaním tlakovej zóny treba preklady podoprieť a to na maximálny rozpon 1,00 m.
Keramické preklady Porotherm KPP 10
Keramické preklady Porotherm KPP 10 sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Samotné preklady nie sú nosné. Nosný prvok, tzv. spriahnutý preklad, vznikne z potrebného počtu prekladov Porotherm KPP 10 až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Predpäté preklady Porotherm KPP 10 tvoria ťahanú oblasť prierezu spriahnutého prekladu. Preklady Porotherm KPP 10 majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.

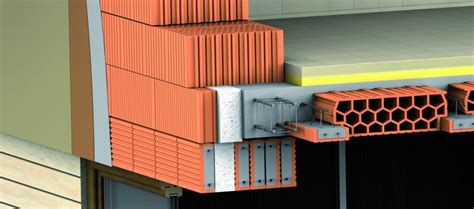

Roletové a žalúziové preklady Porotherm KP Vario
Roletové a žalúziové preklady Porotherm KP Vario sa používajú ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka.
Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Spôsob zhotovenia kompletného roletového prekladu RONO závisí predovšetkým od hrúbky steny, v ktorej sa preklad vytvára. Výstavba rodinných domov, či už ide o požiadavku pre nízkoenergetickú úroveň, alebo o stavbu domu s nulovou spotrebou energie, sa nezaobíde bez vonkajšieho tienenia.
Preklady Porotherm KP Vario UNI sa skladajú z vnútorného nosného dielu, čo je železobetónový preklad s keramickým povrchom a z vonkajšej schránky, do ktorej sa osadzuje navíjací mechanizmus rolety alebo žalúzie. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Preklady Porotherm KP Vario dĺžky 2 000 mm a dlhšie sú navrhnuté ako preklady spriahnuté. Spriahnutie (spolupôsobenie) so stužujúcim vencom v rovine stropnej konštrukcie je zabezpečené zváranou priestorovou výstužou, ktorá vyčnieva z prefabrikovaného ŽB prekladu.
Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.
