V moderných inštalačných systémoch zohrávajú viacvrstvové potrubia s izolačným pásom kľúčovú úlohu pri zabezpečovaní efektívneho a bezpečného prenosu médií. Spájajú v sebe výhody rôznych materiálov, čím dosahujú vysokú odolnosť, flexibilitu a dlhú životnosť. Jedným z popredných riešení na trhu je viacvrstvové potrubie
Charakteristika a materiálové zloženie
Viacvrstvové potrubie ALPEX - DUO-ISOL PN 10, 95°C predstavuje potrubnú technológiu určenú pre široké spektrum aplikácií. Je atestované na pitnú vodu, čo zaručuje jeho zdravotnú nezávadnosť a možnosť použitia v systémoch dodávky teplej aj studenej pitnej vody.
- Materiál: Základom potrubia je sieťovaný polyetylén, ktorý je známy svojou vysokou odolnosťou voči teplote a tlaku. Dopĺňa ho hliníková vrstva, ktorá zabezpečuje tvarovú stálosť a kyslíkovú bariéru, čím eliminuje prenikanie kyslíka do vykurovacieho systému a predchádza korózii kovových častí.
- Izolácia: Kľúčovou vlastnosťou je ISOL - izolácia s ochrannou fóliou, ktorá výrazne znižuje tepelné straty a zvyšuje energetickú účinnosť celého systému.
- Tlak a teplota: Potrubie je dimenzované na prevádzkový tlak PN 10 a maximálnu teplotu 95°C, čo ho predurčuje pre náročné aplikácie v systémoch kúrenia.
Detaily izolácie a rozmery
Izolácia viacvrstvového potrubia ALPEX je dostupná v rôznych hrúbkach a farebných prevedeniach, čo uľahčuje identifikáciu a prispôsobenie konkrétnym inštalačným požiadavkám. Hrúbka izolácie je zvolená tak, aby maximalizovala tepelný odpor a minimalizovala energetické straty.
| Hrúbka izolácie | Rozmery potrubia (priemer x hrúbka steny) | Farba izolácie |
|---|---|---|
| 6 mm | 16 x 2 mm | Červená |
| 6 mm | 20 x 2 mm | Červená |
| 9 mm | 26 x 3 mm | Šedá |
| 9 mm | 32 x 3 mm | Šedá |
Spájanie a kompatibilita
Viacvrstvové potrubia ALPEX sa spájajú pomocou moderných a spoľahlivých technológií, ktoré zaručujú dlhotrvajúcu tesnosť a bezpečnosť spojov. Používajú sa nasledujúce metódy:
- Zverné šróbenie TA: Táto metóda umožňuje jednoduchú a rýchlu montáž bez potreby špeciálnych nástrojov.
- Press fitingy: Pre profesionálne a mimoriadne odolné spoje sa používajú press fitingy, ktoré sa spájajú pomocou lisovacích zariadení.
Lisovacie zariadenia a podpora
Pre realizáciu systémov ALPEX, ALPEX - GAS, ale aj IVAR.PRESS FITTING SYSTEM sú k dispozícii lisovacie zariadenia, ktoré si možno vyžiadať prostredníctvom obchodných zástupcov alebo cez internetovú stránku www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.
Kvalita a testovanie
Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú neustále testované podľa národných a európskych noriem. Tieto normy vyžadujú testovanie výrobkov za extrémnych podmienok, vrátane vysokých teplôt a tlaku. Na základe dosiahnutých výsledkov je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód, čo potvrdzuje ich spoľahlivosť a dlhú životnosť.

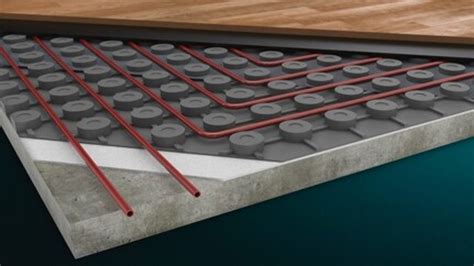

Viacvrstvové potrubie v systémoch podlahového vykurovania
Podlahové vykurovanie predstavuje nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Viacvrstvové potrubia sú preň ideálnou voľbou vďaka svojej flexibilite, odolnosti a tepelným vlastnostiam.
Ekonomika a efektivita
Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napríklad tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %. Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva na dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou ako klasické radiátorové systémy. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia prostredníctvom naakumulovanej vykurovacej dosky.
Podlahové kúrenie a zónová regulácia - ako funguje?

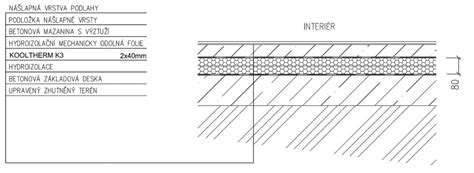

Ideálna skladba inštalácie
Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu bez ohľadu na to, či je inštalácia v podpivničenej alebo nepodpivničenej miestnosti. Dôležitá je tiež pevnostná fixácia vykurovacej trubky a stabilita betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.
Dôležitosť správneho návrhu a inštalácie
Stále častejšie sa pri inštaláciách podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napríklad tepelné čerpadlá THERMIA. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim, predovšetkým problémy s krvným obehom.
Odborné školenia
Ako dodávateľ viacvrstvového potrubia ALPEX, spoločnosť odporúča a realizuje odborné školenia v školiacich strediskách v Podhořanoch pri Kralupách n. Vl. a v Jablonci n. N. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát, ktorý potvrdzuje jeho kvalifikáciu pre prácu so systémom ALPEX.
