Trojcestné ventily sú kľúčové komponenty v systémoch potrubia, ktoré umožňujú reguláciu a smerovanie toku kvapaliny do viacerých ciest. Predstavujú dôležitý prvok v inštaláciách, kde je potrebné riadiť prúdenie vody alebo iného média medzi rôznymi časťami systému. Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami.
Využitie a význam PVC trojcestných ventilov
Vďaka odolnému PVC materiálu sú trojcestné ventily vhodné najmä pre rozvody vody, závlahové systémy či technické aplikácie. PVC trojcestné ventily umožňujú rozdelenie alebo zmiešanie prietoku kvapaliny v potrubnom systéme. Využívajú sa tam, kde je potrebné smerovať tok média do rôznych vetiev alebo prepínať medzi dvoma prúdmi. Sú nenahraditeľné pre majiteľov bazénov, ktorí potrebujú efektívne riadiť tok vody v bazénovom systéme, ako aj pre prevádzkovateľov verejných kúpalísk či wellness centier.
Ventily sú určené pre profesionálne použitie v závlahových systémoch, bazénovej technike, úpravniach vody alebo v priemyselných rozvodoch kvapalín. Poskytujú dokonalú kontrolu nad prietokom vody v systémoch rôznych dimenzií, od 20 mm do 63 mm. Trojcestný PVC ventil môže nahradiť technicky zložitejší obtok (bypass) aj akúkoľvek odbočku na bazénovej technológii.
Typy trojcestných ventilov podľa prietoku
Trojcestné ventily sú dostupné v prevedení T alebo L, čo umožňuje rôzne spôsoby prepájania potrubných vetiev a flexibilné smerovanie toku média.
Ventily s T-prietokom

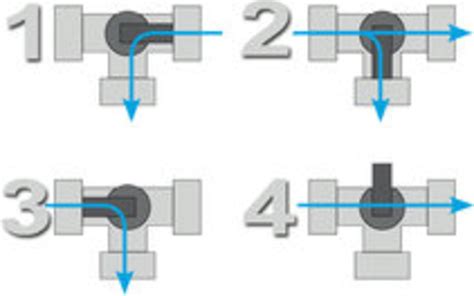

Ventily s T-prietokom umožňujú prúdenie vody v tvare písmena T. To znamená, že voda môže tiecť z hlavného vstupu do dvoch rôznych výstupov, alebo z dvoch vstupov do jedného výstupu. Ventil s T-prietokom umožňuje rozdelenie toku vody do dvoch smerov alebo spojenie dvoch tokov do jedného. Trojcestný ventil typu T má všetky smery prietokové. Najčastejšie sa tieto ventily používajú pri dodatočnej inštalácii solárnych kolektorov, kde je potrebné striedať prietok vody.
Napríklad, guľový ventil trojcestný "T" D75 možno použiť pri inštalácii bazénovej technológie na pripojenie ohrevu, solinátora alebo iných súčastí, ktoré potrebujú samostatnú odbočku. Podobne, PVC trojcestný guľový ventil 50 mm - typ T možno použiť pri inštalácii bazénovej technológie na pripojenie ohrevu, solinátora alebo iných súčastí, ktoré potrebujú samostatnú odbočku. Trojcestný ventil typu T má všetky smery prietokové.
Ventily s L-prietokom
Ventily s L-prietokom umožňujú prúdenie vody v tvare písmena L. Tento typ je vhodný pre situácie, kde potrebujete presmerovať tok vody z jedného smeru do iného v 90-stupňovom uhle.
Kľúčové vlastnosti a výhody PVC trojcestných ventilov
Tieto ventily ponúkajú rad výhod pre efektívne riadenie toku kvapalín:
- Prepájanie viacerých vetiev potrubia: Trojcestná konštrukcia umožňuje rozdelenie alebo zmiešanie prietoku v potrubnom systéme.
- Rôzne typy prietoku: Ventily sú dostupné v konfigurácii T alebo L, čo umožňuje flexibilné smerovanie toku média.
- Odolný PVC materiál: Ventily sú odolné voči korózii a vhodné pre rozvody vody aj technických kvapalín. Zabezpečujú spoľahlivú prevádzku a dlhú životnosť.
- Jednoduché manuálne ovládanie: Guľový mechanizmus umožňuje rýchle a jednoduché prepnutie smeru prietoku.
- Viacero dimenzií: Dostupné sú rôzne veľkosti ventilov, čo umožňuje jednoduché prispôsobenie konkrétnemu projektu.
Konštrukcia a princíp fungovania trojcestného ventilu
V závislosti od typu môže trojcestný ventil spojiť dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo rozdeliť jeden prúd na dva samostatné. Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.
Pokiaľ ide o konštrukciu - schéma trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery.
Fungovanie tohto zariadenia - ventilu spočíva v otáčaní vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku. Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.
Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí účinne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie trojcestného ventilu o niečo jednoduchšia, ale stále musí zohľadňovať presné riadenie prietoku, aby bola zaistená spoľahlivá prevádzka v rôznych prevádzkových podmienkach.
Podrobné vysvetlenie dvojcestného a trojcestného ventilu | Animácia | #hvac #hvacmaintenance
Inštalácia a výber trojcestného ventilu
Montáž trojcestných ventilov je jednoduchá. Inštalácia sa vykonáva pomocou špeciálneho lepidla na PVC tvarovky. Pre maximálnu životnosť a spoľahlivosť trojcestného ventilu odporúčame pri inštalácii použiť kvalitné lepidlo na PVC tvarovky. Najprv je potrebné povrchy očistiť a odmastiť pomocou špeciálneho čističa na PVC, následne naniesť lepidlo a spojiť ventil s PVC rúrou. Pri správnej inštalácii a používaní majú PVC trojcestné ventily životnosť niekoľko rokov.
Dôležité pri výbere ventilu je zmerať si priemer vašich PVC rúr a vybrať ventil s rovnakým priemerom. Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Nielenže zaisťuje správny prietok média, ale tiež minimalizuje riziko poškodenia a porúch systému. Preto je v priemyselných aj domácich inštaláciách nesmierne dôležité správne použiť a nastaviť trojcestný ventil.
Rozšírené typy trojcestných ventilov a ich ovládanie
Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v zložitých systémoch, čo sa premieta do optimalizácie práce celej inštalácie. Trojcestné ventily sú tiež často súčasťou vybavenia väčších zariadení používaných v vykurovacích systémoch, ktoré sa používajú aj v rodinných domoch.
Ovládanie trojcestného ventilu
Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov.
Trojcestný ventil s termostatom

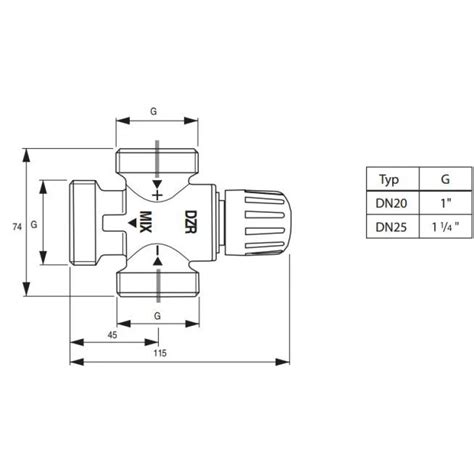

Trojcestný ventil s termostatom, známy tiež ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Trojcestný termostatický ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody.
Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi trojcestný termostatický ventil eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média. Trojcestný ventil s termostatom sa najlepšie osvedčí v systémoch, kde je kľúčové udržiavať stabilnú teplotu média. Ideálnym použitím pre tento typ ventilu sú inštalácie ústredného kúrenia a systémy teplej úžitkovej vody, kde je presné miešanie teplej a studenej vody nevyhnutné pre komfort a bezpečnosť.
Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniace sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.
Trojcestný ventil s pohonom

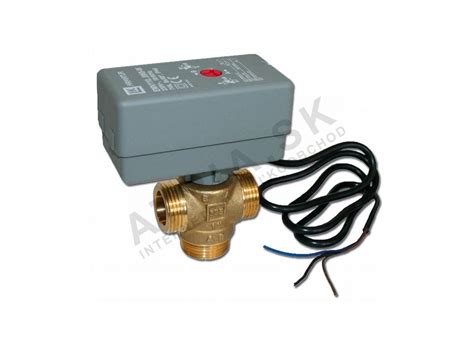

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.
Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.
Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.
Napríklad ventil s pohonom pre tepelnú čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania. Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového kúrenia, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome. Tieto ventily sú kľúčové v automatizačných systémoch, ktoré vyžadujú diaľkové a presné riadenie prietoku podľa aktuálnych potrieb používateľa. Trojcestný ventil s pohonom sa môže využiť v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na riadenie prietoku tepla a chladenia v komerčných budovách. Obzvlášť dôležitú úlohu zohrávajú ventily s pohonmi v prípade čerpadlových skupín.
Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme. Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu.
Výhody trojcestných ventilov s pohonom
Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.
- Presná regulácia prietoku: Pohon umožňuje jemné a presné nastavenie toku média.
- Diaľkové ovládanie: Možnosť ovládania ventilu na diaľku prostredníctvom riadiacich systémov.
- Úspora energie: Optimalizáciou prietoku a teploty prispievajú k zníženiu spotreby energie.
- Zvýšená životnosť systému: Stabilná prevádzka a prevencia extrémnych podmienok predlžujú životnosť celého systému.
- Jednoduchá adaptácia na meniace sa podmienky: Systém automaticky reaguje na zmeny požiadaviek.
Ako vybrať trojcestný ventil s pohonom?
Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii.
- Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. pre 1 palec alebo 5/4 palca) je kľúčový.
- Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický, pričom každý má svoje špecifické aplikácie.
- Prevádzkový tlak: Miešací trojcestný ventil s pohonom musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
- Teplotný rozsah: Je dôležité zabezpečiť, aby ventil a pohon zvládli očakávané teploty média.
- Materiál: Pre dlhú životnosť a odolnosť voči médiu.
Inštalácia trojcestného ventilu s pohonom
Pripojenie trojcestného ventilu s pohonom vyžaduje presné vykonanie podľa hydraulickej schémy systému.
- Pripojenie portu A: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať.
- Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.
Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému. Elektrické pohony sú najčastejšie používané vďaka presnosti ovládania a ľahkej integrácii so systémami automatizácie budov. Pneumatické pohony využívajú stlačený vzduch na zmenu polohy ventilu a sú bežne používané v priemyselných inštaláciách, kde je kľúčová bezpečnosť. Hydraulické pohony fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká sila riadenia, napríklad v náročných priemyselných podmienkach.
Miešací trojcestný ventil s pohonom
Miešací trojcestný ventil s pohonom slúži na presné riadenie teploty média v vykurovacích systémoch. Funguje na princípe miešania dvoch prúdov: teplého a studeného, čo umožňuje udržiavanie požadovanej teploty v okruhu. Miešací trojcestný ventil s pohonom sa často používa v inštaláciách podlahového vykurovania, kde je potrebná stabilná a presná regulácia teploty vody. Môže byť tiež použitý v systémoch centrálneho vykurovania, kde mieša vodu prívodu s vodou návratu, aby sa predišlo nadmernému zahrievaniu radiátorov.
Cena trojcestných ventilov s pohonom
Trojcestný ventil s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.
