Trojcestný guľový ventil je multifunkčné zariadenie, ktoré umožňuje voľne nastavovať smer prúdenia kvapaliny v priemyselnej výrobe, stavebných zariadeniach alebo v domácich potrubiach. Ide o relatívne nový typ guľových ventilov, ktorý sa skladá z gule a troch kanálov. Jeho hlavným účelom je uzatváranie, rozdeľovanie a zmena smeru prúdenia média v potrubí.
Základný princíp fungovania

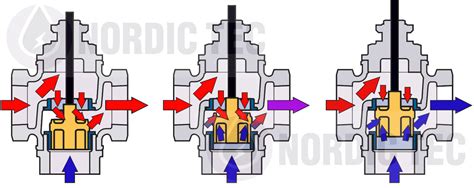

Princíp fungovania trojcestného guľového ventilu spočíva v tom, že sa ventil otvorí alebo zablokuje jeho otáčaním. Vnútri ventilu sa nachádza guľový kotúč s otvorom, ktorého poloha určuje cestu prietoku média. Keď je vnútorné ventilové jadro v rôznych polohách, sú zapnuté rôzne vývody. Spínač guľového ventilu je ľahký, má malý otvárací a zatvárací krútiaci moment, čo znižuje veľkosť potrebného ovládača.
Existujú dva hlavné typy podľa konštrukcie priechodov:
- Typ T: Dokáže prepojiť tri ortogonálne potrubia a odrezať tretí kanál, čím hrá úlohu spojenia a sútoku.
- Typ L: Dokáže prepojiť iba dve navzájom ortogonálne potrubia a slúži primárne na rozdeľovanie toku.
Konštrukčné vlastnosti a materiály
Vnútorné zloženie guľového ventilu je jednoduché, ale efektívne. Medzi hlavné prvky patrí guľa, otočná klapka, tesnenia a telo ventilu. V súčasnosti sa na výrobu používajú materiály ako mosadz, nehrdzavejúca oceľ, titán, keramika alebo plasty. Pre podmienky vysokej teploty sa odporúča použiť mosadzné kohútiky, zatiaľ čo ventily z nerezovej oceľ sú ideálne pre kritické priemyselné aplikácie.
| Materiál | Výhoda |
|---|---|
| Mosadz | Odolnosť voči teplotným vplyvom |
| Nerezová oceľ | Vysoká spoľahlivosť a odolnosť voči korózii |
| Plasty/Teflon | Nízke trenie a dobré tesniace vlastnosti |
Automatizácia a ovládanie
V moderných priemyselných aplikáciách je automatické ovládanie čoraz bežnejšie. Trojcestné guľové ventily možno kombinovať s rôznymi typmi pohonov:
- Elektrické pohony: Ponúkajú vysokú presnosť a možnosť naprogramovania podľa tlaku, teploty alebo prietoku.
- Pneumatické pohony: Využívajú stlačený vzduch a sú vhodné pre aplikácie vyžadujúce rýchlu prevádzku.
- Hydraulické pohony: Používajú sa tam, kde je potrebná vysoká sila riadenia.
3-Way Ball Valves. T-Port and L-Port Valves
Využitie v systémoch vykurovania a klimatizácie
Trojcestné ventily sú kľúčovým komponentom v hydraulických, vykurovacích a klimatizačných systémoch. V inštaláciách ústredného kúrenia umožňujú presné miešanie teplej a studenej vody, čím optimalizujú prevádzku systému a prispievajú k úspore energie. Často sa stretávame s termostatickými verziami, ktoré automaticky regulujú pomer miešania podľa aktuálnej teploty, čím zvyšujú komfort a bezpečnosť používateľov.
Správna montáž je nevyhnutná pre dlhú životnosť. Pri inštalácii je potrebné dbať na správnu orientáciu ventilu podľa značiek na tele a zabezpečiť prístupnosť pre prípadnú údržbu. Vďaka svojej kompaktnej veľkosti a nízkej hmotnosti sú tieto ventily ideálnym riešením pre širokú škálu potrieb, od domácich práčok až po najväčšie priemyselné podniky.
