Vetracie Potrubie Vnútornej Kanalizácie: Kľúč k Zdravému a Funkčnému Bývaniu

Vnútorná kanalizácia zabezpečuje spoľahlivé odvádzanie odpadovej vody z kúpeľní, kuchýň či toaliet. Jej kľúčovým prvkom sú tzv. stúpačky, zvislé potrubia, ktoré spájajú jednotlivé podlažia a odvádzajú splašky do hlavného ležatého potrubia. Stúpačka je zvislé odpadové potrubie, ktoré prepája jednotlivé poschodia a zabezpečuje spoľahlivý odvod splaškovej vody z kúpeľní, kuchýň a toaliet do hlavného kanalizačného systému. Začína sa najvyššou odbočkou, napríklad z umývadla alebo WC, a smeruje nadol až do pätkového kolena, kde sa napája na horizontálne odpadové potrubie.

Kľúčovým prvkom pre správne fungovanie celej sústavy je vetracie potrubie vnútornej kanalizácie. Nad stúpačkou pokračuje vetracie potrubie, ktoré vyústi nad strechu a slúži na stabilizáciu tlaku v kanalizačnej sústave.

Prečo je Vetranie Kanalizácie Nevyhnutné?

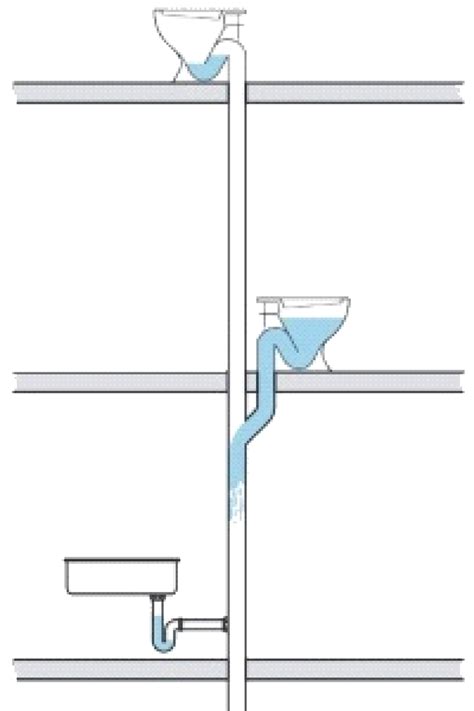

Správne odvetranie kanalizácie je kľúčové pre pohodlné a hygienické fungovanie celej sústavy. V každej kanalizačnej sieti je nevyhnutné zabezpečiť vyrovnávanie tlakov. Pri každom splachovaní WC alebo pri väčšom odtoku vody vzniká v potrubí silný podtlak, ktorý môže nasávať vodu zo sifónov. Ak sa hladina vody v sifóne naruší, do interiéru sa okamžite dostávajú kanalizačné plyny a nepríjemné zápachy. Rovnako je potrebné eliminovať pretlak, ktorý vzniká fermentačnými plynmi alebo pri priehyboch vedenia. Ak je pretlak v potrubnom systéme vysoký, môže to spôsobiť rušivé zvuky ("buchotanie" alebo "krochtavý zvuk") alebo dokonca pretlačiť plyn cez vodnú bariéru zápachového uzáveru do obytného priestoru.

Predstavte si, že chcete rýchlo vyprázdniť plnú fľašu s malým otvorom. Hneď ako fľašu otočíte, vyprázdni sa pomaly a nerovnomerne s bublavým zvukom. Ak popicháte alebo vyvŕtate ventilačný otvor na dne fľaše, uvidíte, že fľaša sa vyprázdňuje oveľa rýchlejšie a rovnomernejšie. Dôvodom je, že ventilačný otvor v spodnej časti fľaše umožňuje nasávanie vzduchu, čo je nevyhnutné na zabránenie podtlaku, ktorý je zodpovedný za „krochtanie“. V systémoch odpadových vôd v dome sa rovnako musí zabrániť podtlaku spôsobenému odpadovou vodou padajúcou dolu zvodom. Ak je podtlak v systéme príliš vysoký, zápachové uzávery v drenážnych systémoch domu sa vyprázdnia. Dôsledkom toho je nepríjemný zápach alebo dokonca poškodenie zdravia v dôsledku škodlivých plynov, ktoré teraz môžu unikať do obytného priestoru.

Konštrukcia a Materiály Kanalizačných Systémov

Moderné kanalizačné systémy dnes najčastejšie využívajú plastové potrubia typu HT, ktoré sú schopné odolať teplote vody až do 95 °C. Tieto rúry postupne nahradili staršie liatinové potrubia, ktoré boli síce odolné, no ťažké, hlučné a náročné na údržbu. Plasty priniesli do inštalácií ľahkosť, jednoduchšiu montáž, tichší chod a dlhšiu životnosť bez korózie. Bežný odpadný systém HT je dodávaný v priemeroch 32, 40, 50, 70, 100, 125 a 150 mm. Rúry sa spájajú s tvarovkami zasunutím do hrdla pomocou tesniaceho krúžku. Ostrý koniec rúry sa potrie mazadlom MGN.

Montáž stúpačiek si vyžaduje presnosť a dôraz na detail, pretože správne uchytenie potrubia ovplyvňuje nielen jeho stabilitu, ale aj hlučnosť a životnosť celej kanalizácie. Potrubie by malo byť vedené čo najpriamejšie a striktne kolmo, pričom každé podlažie by malo mať minimálne dve upevňovacie objímky - jednu na hornej a druhú na dolnej časti. Používajú sa delené objímky s gumenou vložkou, ktoré tlmia vibrácie, umožňujú prirodzenú dilatáciu plastu a zabraňujú prenosu zvuku do muriva.

Aby kanalizačný systém správne fungoval a prispôsobil sa tvaru budovy, používajú sa špeciálne tvarovky, ktoré umožňujú meniť smer potrubia, rozvetvovať trasu alebo zabezpečiť prístup pre údržbu:

• Koleno umožní plynulé zalomenie potrubia.
• Redukcia prechod na iný priemer bez vzniku turbulencií a spätného tlaku.
• Odbočka rozdeľuje hlavné vedenie do viacerých smerov.
• Čistiaci kus poskytuje prístup pri upchatí alebo kontrole systému. Na odpadnom potrubí má byť v najnižšom podlaží vo výške 1,1 m od podlahy osadená čistiaca tvarovka.

Správne použité tvarovky zaručujú, že voda prúdi plynulo, bez zbytočného hluku a rizika usádzania nečistôt. Sanitárne zariadenia ako WC, umývadlo či drez sa pripájajú na stúpačku pomocou šikmých odbočiek so sklonom minimálne 2-3 %, aby voda odtekala plynulo a nevznikali usadeniny. Pre WC sa používa potrubie DN 100 so sklonom približne 3 %, zatiaľ čo odtoky z umývadiel či vaní sa často zbiehajú do spoločného potrubia DN 50-75. Pri prechode zvislého odpadu na vodorovný je možné použiť koleno 87°, z akustického hľadiska sa však odporúča použiť 2x45°.

Nie vždy je možné viesť kanalizačné potrubie priamo, najmä v starších budovách alebo pri rekonštrukciách, kde bránia priečky, nosné múry či dverné otvory. V takých prípadoch sa používajú tzv. odskoky - krátke úseky so zmenou smeru, ktoré umožňujú obísť prekážky bez zásahu do konštrukcie stavby. Správne navrhnutý odskok si zachováva minimálny potrebný sklon a plynulý prechod späť na hlavnú trasu, vďaka čomu zostáva prúdenie vody tiché a bezproblémové.

Bežné Problémy s Odvetraním Kanalizácie a ich Dôsledky

Aj keď vnútorná kanalizácia zvyčajne funguje bez nutnosti pravidelných zásahov, úplne bezúdržbová nie je. Vetracie potrubie je obojsmerný otvor: vzduch ním môže prúdiť dovnútra aj von. Ak sú splnené nevhodné podmienky, smrad z kanalizácie sa šíri nesprávnym smerom. Najčastejšie sa to deje vtedy, keď veterné podmienky vytvárajú podtlak v potrubí, keď je odvetranie chybne ukončené blízko okien alebo ventilačných otvorov, alebo ak je samotné potrubie zanesené, napríklad lístím či hniezdami. Dôležitú úlohu hrá aj správna dĺžka potrubia nad strechou a stav použitých ventilov.

Najväčšie problémy vznikajú pri rekonštrukciách alebo neodborne navrhnutých systémoch. Často sa stáva, že je odvetranie vyvedené len do podkrovia namiesto nad strechu, alebo je umiestnené príliš blízko ventilačných otvorov. Vetracie potrubie musí byť vyvedené nad strechu objektu 0,3 m nad rovinu strechy (v podkroví by zapáchalo). Bežné sú aj prípady, keď sú použité necertifikované ventily, chýba ochrana proti vtákom či hmyzu alebo sú spoje zrealizované bez správneho tesnenia.

Zdravotné problémy spôsobené znečisteným vetracím potrubím však nie sú jediným vážnym rizikom a problémom. Omnoho väčší problém v samotnej šachte môžu spôsobiť neodborné rekonštrukčné práce a zásahy do šachty a jej statiky samotnými obyvateľmi bytov. Jedným z ďalších najčastejších príkladov sú rôzne káble, ktoré si majitelia naťahajú cez šachtu, čím hrozí vysoké riziko vzniku požiaru a jeho šírenie. V praxi je možné sa stretnúť aj s prípadmi, kedy si majiteľ rozšíril svoj byt práve o priestor vetracej šachty a jednoducho zabetónoval šachtu v prospech podlahy, čím znefunkčnil odvetrávací systém, prípadne si z nej urobia odkladací priestor na rôzne čistiace prostriedky a podobne, čo je opäť z hľadiska požiarnej bezpečnosti veľké riziko.

Pri nefunkčnom odvetraní sú ľudia nútení vetrať častejšie aj v zime, pričom môže dôjsť k úniku tepla. Vo vetracích hlaviciach si napríklad zvyknú holuby stavať hniezdo, v hniezde sa nachádza veľké množstvo exkrementov, pomocou ktorých sa šíria do vzduchu rôzne baktérie. Rovnako sa potrubím môže množiť hmyz (mravce, ploštice) a nájsť vo vetracej šachte uhynuté zvieratá tiež nie je výnimkou. Netreba zabúdať ani na to, že v priestoroch kúpeľní, toaliet a kuchyne sa darí väčšine druhov plesní a jednej najviac jedovatej považovanej za najväčšiu hrozbu pre ľudstvo - zeleno čierna pleseň Stachybotrys obzvlášť.

Cez digestor, kúpeľňu, či toaletu sa odsávaním dostáva do priestoru šácht mastnota, vlhkosť, rôznorodé pachy a v neposlednom rade obrovské množstvo prachu. Veľa ventilátorov a digestorov nemá filtre, ktoré by ich zadržali, dokonca nemajú ani spätnú klapku. Či chceme alebo nie, cez nefunkčnú vetraciu šachtu sa do našich bytov dostávajú pachy, baktérie, vírusy a plesne z celého bytového domu.

Údržba a Diagnostika Vetracích Potrubí

Minimálne raz ročne je vhodné vizuálne skontrolovať čistiace kusy, stav tesnení a prístupové miesta na revíziu. Pri každej rekonštrukcii alebo výmene zariadení je rozumné vymeniť aj staré spoje a gumové tesnenia, ktoré môžu časom stratiť pružnosť a spôsobiť netesnosti. V bytových domoch by sa mala po výmene stúpačky vždy vykonať tlaková skúška, aby sa predišlo neskorším haváriám.

Odborná diagnostika dokáže rýchlo potvrdiť, či ide o problém s odvetraním. V prípade podozrenia na zložitejší problém je vhodné kombinovať monitoring s tlakovými skúškami, trasovaním vedení alebo zameraním presnej polohy vývodov. Žiaľ drvivá väčšina vetracích potrubí v bytových domoch je bez údržby niekedy viac ako 30 rokov. Videodiagnostikou vám ukážeme, v akom technickom stave je vetracia šachta a čo každý deň dýchajú obyvatelia bytového domu. Zistíme mieru znečistenia aj technický stav potrubia a vyhotovíme pre vás video i fotky. Odporúča sa vykonávať diagnostiku vetracích potrubí v pravidelných intervaloch, rovnako ako aj kontrolovať technický stav vetracieho potrubia, preventívne zabrániť vtáctvu v hniezdení na miestach, ktoré nie sú na to určené. Ideálnym riešením je vo vhodnom čase osadiť na ventilačné potrubie mrežu.

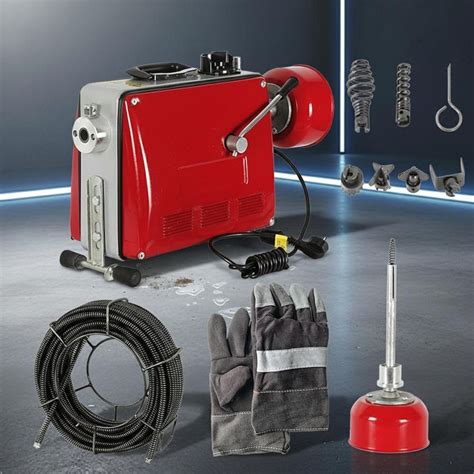

Počas tzv. suchého čistenia rotačnými kefami nesteká voda po stenách potrubia a nečistoty sú okamžite odsávané vysokovýkonným ventilátorom. Ako jediní na Slovensku čistíme tryskovou hmlou. Táto metóda je mimoriadne účinná pri odstraňovaní aj tých najjemnejších častíc a dezinfekcii celého systému. Priestory aj ovzdušie v bytovom dome nebudú počas práce znečistené.

Zápach zo strešného odvetrania je častým, no často nesprávne diagnostikovaným problémom. Kľúčom je odborná kontrola, vhodné riešenie a najlepšie aj preventívna údržba. Výrazne tak znížite riziko zápachu, hluku a porúch vo vašej kanalizácii. Ak máte akékoľvek podozrenie na chybu v odvetraní, nečakajte, kým sa problém zhorší.

Vetracie Hlavice: Typy a Funkcie

Vetracie hlavice sú špeciálne prvky osadzované na streche, ktoré slúžia na odvetrávanie rôznych systémov a priestorov. Jej úlohou nie je len zabezpečiť odvod odpadových plynov, ale aj predchádzať nepríjemným problémom, ako sú tepelné straty, vznik podtlaku v potrubí či nežiaduce pachy. Základnou funkciou každej vetracej hlavice je chrániť vnútro potrubia pred vniknutím dažďa, snehu, lístia a iných nečistôt, ktoré by mohli spôsobiť upchatie alebo poškodenie systému.

Energetická efektivita je dnes kľúčovou témou pri výstavbe budov. Otvorený koniec vetracieho potrubia bráni vzniku podtlaku v kanalizačnom potrubí, zároveň ním však uniká značné množstvo tepla. Energeticky úsporné vetracie hlavice, ktoré umožňujú kontrolované odvetranie iba pri potrebe kompenzácie tlaku, výrazne prispievajú k zníženiu týchto tepelných strát.

Porovnanie Typov Vetracích Hlavíc

Špecifické typy vetracích hlavíc a ich vlastnosti

Ventilačná hlavica ERV (Geberit)

Hlavica ERV je umiestnená na konci vetracieho potrubia ústiaceho nad strechu. Ventil je vybavený klapkami so silikónovými membránami, ktoré sa dokážu otvárať v oboch smeroch. Ak v systéme vznikne podtlak, membrány sa otvoria smerom dovnútra, aby do potrubia mohol začať prúdiť vzduch. Vďaka tejto kompenzácii nedôjde v dôsledku podtlaku k vysatiu vody zo zápachových uzávierok. Ak naopak v potrubí vznikne pretlak, klapky sa otvoria smerom von. Vetracia hlavica ERV tento problém spoľahlivo vyrieši, keďže sa otvorí iba v prípade nutnosti vyrovnať tlak v potrubí. Energeticky úspornú vetraciu hlavicu je možné jednoducho pripojiť na akékoľvek vetracie potrubie kanalizačného systému s priemerom rúry 110 mm. Hlavica ERV dobre odoláva bežným environmentálnym a klimatickým podmienkam. Silikónové membrány sú mrazuvzdorné a nevyžadujú si žiadnu údržbu. Navyše, ak sú na streche umiestnené otvory vetracieho potrubia, príjemné posedenie na zelenej streche alebo strešnej terase môže narušiť nepríjemný zápach šíriaci sa z potrubia. Vetracia hlavica ERV tomuto predchádza.

HT vetracia hlavica (Plast Brno)

HT ventilačná hlavica na odvetranie odpadového systému od Plast Brno je certifikovaná pre rozvody vnútornej netlakovej kanalizácie. Použitie vysoko kvalitného polypropylénu PP pri výrobe umožňuje používať tento produkt všade tam, kde sú požadované vysoké nároky na zvýšenú tepelnú, chemickú a mechanickú odolnosť všetkých komponentov. Ventilačné hlavice sú určené na odvetranie vnútorných netlakových odpadových systémov. Hlavica ventilačná chráni pred vysatím vody zo sifónov a vniknutím plynov z kanalizácie do vnútorných priestorov. Ďalej zabraňuje prebublávaniu vody v zariaďovacích predmetoch a odpadovom potrubí. HT ventilačné hlavice sú UV stabilné, preto sú určené na montáž do exteriéru. Odolávajú UV žiareniu, maximálna prevádzková teplota je od -10 °C do +60 °C a sú odolné voči bežne používaným chemikáliám. Ich životnosť je minimálne 50 rokov a sú 100 % recyklovateľné.

Rotačné hlavice ROTOLINE

Pre tých, ktorí hľadajú ešte dynamické riešenie, sú v ponuke rotačné hlavice ROTOLINE, ktoré využívajú silu vetra na zvýšenie odvádzacej kapacity. Ich unikátny dizajn zabezpečuje efektívne odvádzanie vzduchu aj pri slabom vetre, čím zvyšujú celkovú výkonnosť odvetrávacieho systému. Všetky ventilačné hlavice sú dostupné s rôznymi podstavcami, čo zabezpečuje jednoduchú a rýchlu inštaláciu na rôzne typy strešných krytín. Vyrábajú sa z odolných materiálov, ktoré zaručujú dlhodobú životnosť a minimálnu potrebu údržby.

Výber Správnej Vetraciej Hlavice

Výber správnej vetracej hlavice závisí od viacerých faktorov:

• Typ systému: Je hlavica určená pre kanalizačný systém, vetranie podstrešných priestorov, alebo iné aplikácie?
• Priemer potrubia: Hlavice sú dostupné v rôznych priemeroch, napríklad 110 mm pre kanalizačné systémy.
• Materiál a odolnosť: Odolnosť voči UV žiareniu, chemikáliám, nízkym a vysokým teplotám je dôležitá pre dlhú životnosť.
• Funkčnosť: Potrebujete hlavicu s aktívnym vetraním (rotačná turbína), alebo s funkciou kompenzácie tlaku (ERV)?
• Typ strešnej krytiny: Niektoré hlavice sú univerzálne, iné vyžadujú špecifický podstavec pre montáž.

Často Kladené Otázky k Vetracím Hlaviciam a Ich Údržbe

Nepoškodia kefy potrubie?

Určite nie. Materiál, z ktorého sú kefy vyrobené, ich nijakým spôsobom nepoškodí. Moderné čistiace technológie sú navrhnuté tak, aby boli účinné proti nečistotám, ale zároveň šetrné k materiálom potrubia.

Nepoškodí sa strecha bytového domu?

Profesionálna montáž a čistenie sú vykonávané s maximálnou opatrnosťou, aby nedošlo k poškodeniu strešnej krytiny alebo konštrukcie budovy. Používajú sa špeciálne nástroje a techniky na zabezpečenie bezpečnosti.

Montujete aj samotné hlavice alebo magnetické klapky?

Áno, služby často zahŕňajú nielen čistenie, ale aj montáž a výmenu rôznych typov vetracích hlavíc a iných komponentov ventilačných systémov.

Nepráši sa odpad do bytu pri čistení?

Počas profesionálneho čistenia, najmä pri použití metódy suchého čistenia s odsávaním nečistôt, je riziko prašnosti v bytoch minimalizované. Vysokovýkonné ventilátory okamžite odsávajú uvoľnené nečistoty.

Viete odstrániť odpad z bytových prípojok?

Áno, niektoré služby zahŕňajú aj čistenie a odstraňovanie nečistôt z bytových prípojok, čím sa zabezpečuje plynulý odvod odpadových vôd a plynov.
