Kanalizačné systémy zohrávajú kľúčovú úlohu v infraštruktúre, zabezpečujúc efektívny odvod odpadových a dažďových vôd. Medzi moderné a spoľahlivé riešenia patrí gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U. Tento systém je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcich sa v agresívnom odpade.
Materiál a konštrukcia

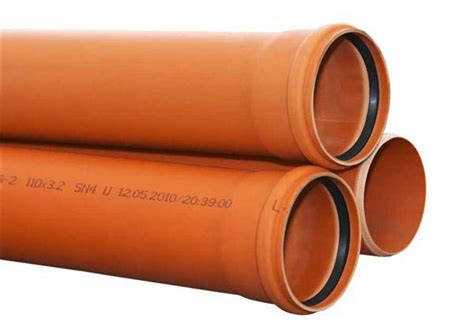

Kanalizačné rúry a príslušné tvarovky Pipelife sú vyrábané z polyvinylchloridu (PVC), ktorý neobsahuje zmäkčovadlá (ftaláty a pod.). Materiál sa nazýva tvrdé PVC, tiež nemäkčené PVC, skratka je PVC-U, ktoré sa vyznačuje vysokou tvrdosťou a tvarovou stálosťou. Plastové potrubné systémy Pipelife pre kanalizáciu sú moderným, technicky vyspelým a ekologickým výrobkom. Plasty sú v súčasnej dobe považované za najvýhodnejší materiál pre kanalizačné potrubia, na ktoré sú pri použití kladené jednak vysoké nároky mechanické, tak i chemické, a ktoré majú minimálne zaťažovať životné prostredie.
Vnútorná aj vonkajšia strana rúr aj tvaroviek je hladká, čo zabezpečuje výborné hydraulické vlastnosti a minimalizuje usadzovanie nečistôt. Rúry aj tvarovky majú KG hrdlovaný systém spájania s osadeným tesniacim krúžkom v drážke hrdla. Konce rúr sú opatrené zkosením pod uhlom 15°. Trubky a tvarovky sú dodávané v prevedení s nástrčným hrdlom opatreným tesniacim krúžkom z elastomeru. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m, a tým aj ekologickú istotu kanalizačného systému. Rúry sú tesné i pri deformácii a vychýlení hrdla dľa podmienok ČSN EN 1277.
Hladké rúry sú dodávané v dvoch prevedeniach:
- so štruktúrovanou stenou (odľahčená stredná vrstva) dľa normy prEN 13 476, vyrábané koextrúziou (tzv. koex)
- s kompaktnou stenou dľa normy ČSN EN 1445
Obidva varianty majú hladké steny vnútorné i vonkajšie, technické parametre a podmienky ich skúšania zodpovedajú príslušnej norme.
Technické parametre a kruhová tuhosť

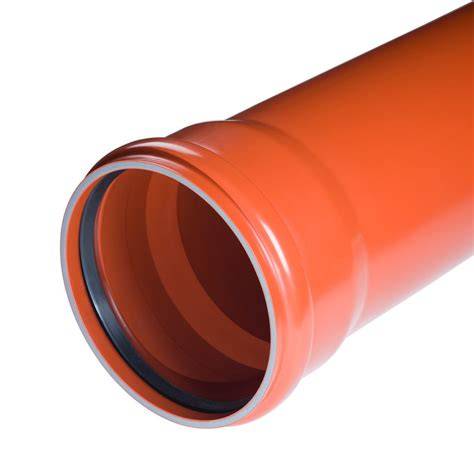

Kanalizačná rúra PVC-U s vonkajším priemerom 200 mm a hrúbkou steny 5,9 mm je typickým príkladom kvalitného riešenia. Táto rúra má hrubšiu stenu ako pri štandardnom vyhotovení SN4, čo zabezpečuje dlhšiu životnosť. Špecifický model s dĺžkou 2000 mm (dostupné sú aj iné dĺžky, ako napríklad 5000 mm) disponuje kruhovou tuhosťou SN8. Materiálom je PVC-U a farba je štandardne oranžová.
Kruhová tuhosť rúr je 4 kN/m² (SN4) alebo 8 kN/m² (SN8). KG systém je kanalizačný systém z nemäkčeného polyvinylchloridu s kruhovou tuhosťou SN 4 a SN8. Vyrába sa v súlade s STN EN 1401-1 a STN EN 13 476-2.
Použitie kruhových tuhostí:
| Kruhová tuhosť | Použitie | Výška krytia | Poznámka |
|---|---|---|---|
| SN 4 | Pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete | až 4 m | Štandardné podmienky |
| SN 8 | Zvýšená kruhová tuhosť pre neštandardné podmienky uloženia (extrémne dynamické namáhanie, vyššie zaťaženie) | do 8 m | Dlhšia životnosť vďaka hrubšej stene rúry |
Kanalizačný systém je určený pre zvodné potrubia pod budovami, kanalizačné prípojky a stokové siete s výškou krytia až 8 m. Použitie zahŕňa podzemné kanalizačné rozvody, dažďovú a splaškovú kanalizáciu.
Výhody KG PVC-U kanalizačných rúr
Systémy z nemäkčeného polyvinylchloridu ponúkajú rad významných výhod, ktoré z nich robia preferovanú voľbu pre kanalizačné projekty:
- Vysoká pevnosť a dlhodobá stabilita: Zosilnená stena rúr zvyšuje bezpečnosť a odolnosť voči vonkajším vplyvom.
- Životnosť až 100 rokov: Podľa smerníc TEPPFA je životnosť rúr minimálne 100 rokov. Doporučená plánovacia životnosť potrubného systému v prípade správnej pokládky je podľa smerníc LAWA Leitlinien zur Durchfuhrung Kostenvergleichsrechnungen vyd.1998 zhodná so skoršie používanou kameninou t.j. 50-80 (100) rokov.
- Chemická odolnosť: Rúry a tesniace krúžky (materiál SBR) odolávajú všetkým bežným splaškom a všetkému pôsobeniu bežných druhov zeminy. Okrem bežných krúžkov je možné dodať i tesniace krúžky odolné voči olejom (NBR).
- Výborné hydraulické vlastnosti: Hladký vnútorný povrch zabezpečuje optimálny prietok a minimalizuje usadzovanie nečistôt.
- 100% tesnosť spojov: Spoj nezarastá koreňmi vďaka jazýčkovým tesniacim elementom z odolných kaučukov v drážke hrdla.
- Široká oblasť použitia: Vhodné pre domové aj verejné kanalizácie.
- Ľahká inšpekcia: Umožňuje jednoduchú kontrolu potrubia.
- Rýchla a ľahká montáž: Zjednodušuje proces pokládky a šetrí čas.
- Teplotná odolnosť: Odolnosť do 60°C.
- 100% recyklovateľný: Ekologický aspekt, ktorý prispieva k udržateľnosti.
Inštalácia a spájanie rúr
Správna inštalácia je kľúčová pre dlhodobú funkčnosť kanalizačného systému. Rúry sa môžu rezať manuálne alebo mechanickými pílami.
Postup spájania hrdlových rúr:
- Príprava: Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry.
- Kontrola tesnenia: Overte, či je tesniaci krúžok správne nasadený, či nie je prekrútený.
- Mazanie: Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry.
- Spojenie: Hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec.
- Kontrola súososti: Súososť rúr a tvaroviek musí byť zaručená.
Dôležité upozornenia:
- Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané!
- Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok je zakázané!
