Chyba F83 na kotloch Protherm: Komplexný sprievodca diagnostikou a riešením

Plynové kotly Protherm sú u spotrebiteľov obľúbené pre svoju spoľahlivosť, európsku kvalitu a rozumnú cenu. Medzi podlahovými zariadeniami je známa séria Bear a medzi nástennými je za najuniverzálnejšiu líniu považovaný Cheetah. Modely s písmenovým označením MOV sú vybavené otvorenou spaľovacou komorou a MTV sú vybavené uzavretou spaľovacou komorou. Avšak aj pri týchto zariadeniach môže nastať moment, kedy sa na displeji objaví chybové hlásenie.

Čo znamená chyba F83 na kotloch Protherm?

Chyba F83 na kotloch Protherm indikuje nedostatočné alebo nulové zvýšenie teploty chladiacej kvapaliny po zapálení horáka. Snímač teploty (NTC) vykurovacieho okruhu zaznamenáva, že teplota (t0) sa mení pomaly alebo zostáva konštantná. Tento kód sa môže objaviť aj v prípade, ak v systéme nie je žiadne vykurovacie médium alebo tlak klesne pod 0,3 baru. V praxi to znamená, že hoci horák horí, riadiaca jednotka nevidí adekvátny nárast teploty vody. Táto chyba si vyžaduje starostlivú diagnostiku a včasné odstránenie.

Možné príčiny a riešenia chyby F83

1. Reštartovanie kotla

Opätovné spustenie kotla môže vyriešiť chybu F83, najmä ak je spôsobená nestabilným napájaním. K tomu potrebujete:

• Použite tlačidlo Reset (ak sa nachádza na ovládacom paneli).
• Vypnite a zapnite kotol pomocou tlačidla „Sieť“.
• Pripojte kotol cez UPS (neprerušiteľný zdroj napájania) pre stabilnú prevádzku počas výpadkov prúdu.

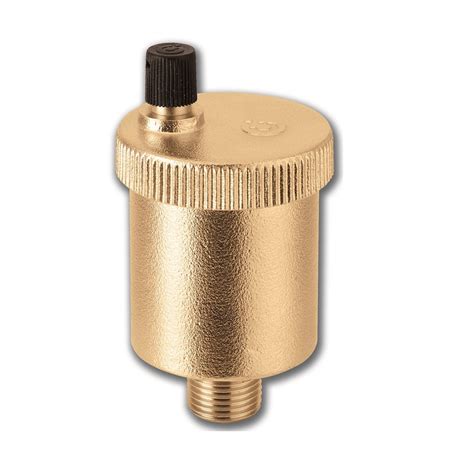

2. Odvzdušnenie vykurovacieho systému

Ak je v systéme vzduch, chladiaca kvapalina necirkuluje správne, čo môže spôsobiť chybu F83. Skontrolujte vetracie otvory a ručne vypustite vzduch. Ak je v blízkosti kotlového čerpadla ventil, odskrutkujte uzáver a uistite sa, že v kvapaline nie sú žiadne bublinky plynu.

3. Zanesenie horáka

Zanesenie horáka znižuje intenzitu plameňa a spomaľuje nárast teploty. Spaľovaciu komoru, výmenník tepla a vstrekovače pravidelne čistite vysávačom a kefou. Venujte zvláštnu pozornosť atmosférickým kotlom, ktoré spolu s prachom odoberajú vzduch z miestnosti.

4. Problémy s plynovým ventilom

Nesprávna činnosť plynového ventilu môže spôsobiť chybu F83. Skontrolujte tlak plynu na vstupe do kotla. Pri použití hlavného plynu zapáľte horáky kachlí a skontrolujte rovnomernosť plameňa. Vyčistite ventil a spojovacie potrubia od možnej kontaminácie.

5. Nesprávne nastavenie parametrov kotla

Skontrolujte nastavenia kotla v ovládacom menu. Porovnajte hodnoty s parametrami uvedenými v pokynoch pre váš model Protherm.

6. Porucha snímača teploty NTC

Niekedy sú na vine samotné snímače, ktoré vysielajú chybný signál na dosku. Skontrolujte dosadnutie snímača na potrubie. Na zlepšenie kontaktu naneste teplovodivú pastu. V prípade poruchy je nutná výmena snímača. Chybný snímač teploty NTC je častou príčinou. Chybný snímač môže vysielať chybný signál na dosku.

7. Vodný kameň vo výmenníku tepla

Výmenník tepla prepláchnite špeciálnou kvapalinou na odstraňovanie vodného kameňa. Nechajte kvapalinu 12-24 hodín, potom dôkladne opláchnite.

8. Problémy s expanznou nádržou

Skontrolujte membránu, či nie je poškodená. Ak sa na tele objavia mokré škvrny, vymeňte expanznú nádrž. Expanzná nádrž bola zbavená kvapaliny, potom bola prečerpaná a naplnená vodou. Všetko bolo vykonané podľa pokynov, ale po krátkom čase tlak opäť slabne. V systéme neboli zistené žiadne netesnosti. Skúšali sme nainštalovať novú vsuvku, ale nefunguje. Ako otestovať a nastaviť expanznú nádrž? Nie je potrebné odstraňovať vykurovacie médium z vykurovacieho okruhu. Prístroj vypneme. Potom odpojte vsuvku umiestnenú na expanznej nádrži. Ak voda začne tiecť, expandér je potrebné zodpovedajúcim spôsobom vymeniť. Po prúdení vzduchu sa uzatvárací ventil zatvorí a otvorí sa vypúšťací ventil, pomocou ktorého sa chladiaca kvapalina vypustí z jednotky. Keď voda prestane tiecť, na vsuvku sa pripojí čerpadlo s manometrom a napumpuje sa tlak uvedený v návode. Operáciu vykonajte dva až trikrát, pretože počas čerpania sa pravidelne vyleje trochu tekutiny, v dôsledku čoho klesá tlak. Je potrebné pumpovať, kým sa nezastaví pokles tlaku a únik vody. Potom otočte uzáver, zapnite kohútiky a naplňte systém chladiacou kvapalinou.

9. Porucha elektronickej dosky

Vizuálne skontrolujte dosku, či nie je poškodená a kontaminovaná. Pravidelne odstraňujte prach z panelu, najmä v atmosférických kotloch.

Tabuľka diagnostiky a riešenia chyby F83 na kotloch PROTHERM

Prevencia chyby F83 na kotloch Protherm

Najdôležitejším krokom je pravidelný servis. Preventívne prehliadky vykonávané raz ročne (v cene približne 20-100 €) sú lepšou investíciou než kúpa nového zariadenia. Servisný technik pri prehliadke vyčistí horák, skontroluje expanznú nádrž a nastaví plynový ventil.

• Vykonávajte pravidelnú údržbu kotla.
• Kotol nainštalujte na dobre vetranom mieste.
• Sledujte kvalitu chladiacej kvapaliny a včas prepláchnite výmenník tepla.
• Na ochranu elektroniky kotla používajte stabilizátory napätia a UPS.

Chyba F83 kotla Protherm nemusí vždy znamenať vážnu poruchu. Vo väčšine prípadov môžete problém vyriešiť sami podľa odporúčaní na diagnostiku a riešenie problémov. Dôležité upozornenie: Ak kotol hlási problém s plameňom, únikom spalín alebo elektronikou, vždy kontaktujte odborníka.

Základné informácie a prevádzkové režimy kotlov Protherm

Prevádzka plynového kotla Proterm Cheetah bez termostatov nie je príliš ekonomická. Kotol je inštalovaný v miestnosti chránenej pred mrazom v blízkosti komína. Spaľovací vzduch privádzaný do zariadenia musí byť technicky zbavený chemikálií, ktoré môžu obsahovať napríklad fluór, chlór alebo síru. Spreje, farby, rozpúšťadlá, čistiace prostriedky a lepidlá obsahujú látky, ktoré môžu spôsobiť koróziu pri prevádzke spotrebiča za nepriaznivých podmienok, vrátane komínového systému. Zariadenie umožňuje prevádzkovať liatinové kotly v prípadoch, keď nie je možné použiť bežný odvod spalín do komína. Nadstavec sa pripája na výstup kotla na pripojenie komína. Pri použití nadstavca ventilátora PROTHERM PT 20 (30, 40, 50) je potrebné pred spustením kotla premostiť svorky spalinového termostatu. V tomto režime prevádzky funguje ako bezpečnostný prvok vzduchový manostat, ktorý je súčasťou dodávky komínového nadstavca PT 20 (30-50). Odchýlku od počiatočného tlaku vody vo vykurovacom systéme je vhodné sledovať pomocou manometra na ovládacom paneli kotla pomocou červenej šípky manometra. Pri plnení vstavaného bojlera TÚV je potrebné otvoriť prívod studenej vody do kotla a výstupné potrubie TÚV z kotla. Pred kotlom (tzn. spätné vedenie vykurovacieho systému) sa odporúča inštalovať vaňu na škvaru z vykurovacieho systému. Po pripojení k plynovému kotlu Proterm termostatom je možné nastaviť požadovanú teplotu vykurovania. Musí byť taký, aby ho jednotka mohla podporovať bez ohľadu na vonkajšiu teplotu. Jednotka Proterm s regulátorom zapnutia/vypnutia dokáže udržiavať nastavenú teplotu ohrevu. Najmodernejšia a najpresnejšia je ekvitermná regulácia, ktorú vykonáva termostat so snímačom vonkajšej teploty. Stojanový plynový kotol Proterm Medved má jednoduchý dizajn. V predaji sú modely, ktoré dokážu zabezpečiť iba vykurovanie, a existujú modely, ktoré vyrábajú teplú vodu.

Nastavenie prevádzkových režimov a teploty (Príklad pre Cheetah a Medved)

• Vykurovanie - stlačte raz tlačidlo MODE a na displeji sa zobrazí symbol „radiátor“ s aktuálnou hodnotou tlaku vo vykurovacom systéme. V tomto režime jednotka pracuje len na výrobu kúrenia, pričom TÚV je vypnutá.
• Leto - aktivuje sa dvojitým stlačením MODE. Na displeji sa zobrazí tlak vo vykurovacom systéme spolu so symbolom „kohútik s kvapkou vody“. V tomto režime kotol funguje len na dodávku teplej vody.
• Dovolenka - trikrát stlačte tlačidlo MODE a na obrazovke s údajom o tlaku sa zobrazí symbol OFF.
• Teplota TÚV (Cheetah) - po stlačení tlačidla „+“ alebo „-“ začne blikať symbol „kohútik s kvapkou vody“ a „ºC“. Požadovaná hodnota teploty sa nastavuje v rozsahu od 38ºC do 60ºC.
• Teplota vykurovania (Cheetah) - Teplota vykurovania sa nastavuje aj pomocou tlačidiel „+“ a „-“. Po stlačení jedného z nich kliknite na tlačidlo MODE, zobrazí sa blikajúci symbol „radiátor“ a „ºC“.
• Teplota TÚV (Medved) - stlačte tlačidlo MODE, kontrolka v ľavom hornom rohu začne blikať a vpravo dole sa rozsvieti ďalšia dióda. Pomocou tlačidla s obrázkom dvoch šípok smerujúcich nahor nastavte požadovanú teplotu v kotle v rozsahu 40-70ºC. Potvrďte zvolenú teplotu stlačením tlačidla MODE.
• Teplota nosiča tepla (Medved) - v režime nastavenia teploty ohrevu kontrolka bliká v ľavom hornom rohu. Pomocou tlačidla s dvomi šípkami smerujúcimi nahor nastavte požadovanú teplotu nosiča tepla v rozsahu 45-85 ºC. Zoznam teplôt obsahuje parameter -.

Prehľad ďalších častých chybových kódov Protherm

Okrem chyby F83 sa majitelia kotlov Protherm môžu stretnúť s týmito kódmi:

• Chyba F0: Strata tlaku vykurovacej vody (pod 0,6 bar). Tlak v chladiacom systéme klesol pod povolené minimum. Doplňte systém po značku 1-2 bary.
• Chyba F1 / F28: Strata plameňa alebo neúspešný pokus o zapálenie. Model Panther 17. série. Po zapálení sa piezo na pár sekúnd opäť zapne. Pravidelne (1-2 krát denne) sa vypína z dôvodu poruchy s kódom F1. Je možné, že ťah v komíne je výrazne vyšší ako odporúčaných 3-5 Pa. V tomto prípade sa plameň zapaľovacieho horáka ohne a elektróda na ovládanie plameňa je na okraji zapaľovacieho plameňa. Pri rozkmitaní plameňa sa vyšle falošný signál o zhasnutí a zapaľovacia jednotka uzavrie prívod plynu a spustí opätovné zapálenie. Toto sa koriguje korekciou polohy elektródy na reguláciu plameňa, jej hrot je mierne ohnutý nahor. S najväčšou pravdepodobnosťou je to toto, pretože v prípade problémov s trakciou nedôjde k zapáleniu a zariadenie bude jednoznačne indikovať chybu F1. Na plynovom kotle Bear 60 PLO nie je možné spustiť. Zariadenie plynového horáka je v prevádzkovom režime, ak podržíte tlačidlo napájania. Zariadenie však zhasne, ak sa uvoľní iba kľúč. Problém je s najväčšou pravdepodobnosťou v poruche termočlánku alebo v plynovom ventile. Prípadne zásobovacie potrubie. Tlak plynu môže byť nízky alebo napätie riadiacej dosky je veľmi nízke.
• Chyba F3 / F20: Prehriatie kotla. Činnosť sa obnoví po vychladnutí vody. Chyba F01 indikuje poruchu prehriatia. Keď teplota vody vo vykurovacom systéme prekročí 98 C, jednotka sa vypne a na obrazovke sa súčasne objavia indikátory RESET a kód F01. Rozoberte zariadenie, vpravo hore je tlačidlo, ktoré chybu vymaže.
• Chyba F5: Porucha vonkajšieho čidla.
• Chyba F6: Porucha interného snímača spalín. Model Panther 30 KOV ukazuje chybu F6. Pri prvom štarte došlo k úniku plynu. Keď sa jednotka zapálila, bola tam bavlna. Môže to byť spôsobené nasledujúcimi dôvodmi: Chybný snímač. Nesprávne elektrické pripojenie. Chybný kábel.
• Chyba F7: Porucha riadiacej dosky. Tento kód označuje poruchu spojenia medzi displejom a doskou. Skontrolujte nasledovné: Skúste reštartovať prístroj. Vyzvite obvod dosky a displeja, či nie je prerušený alebo skratovaný. Fáza je obrátená s nulou, vymeňte zástrčku.
• Chyba F29: Zdá sa, že ventil je zaseknutý. Vyžaduje sa nastavenie plynového ventilu. V prevádzke je Panther KTO 25 jednookruhový s pripojeným kotlom. Horák horí neustále bez vypnutia, pričom na displeji sa zobrazuje nastavená teplota 54 stupňov. Potom sa jednotka začala úplne vypínať, vydávajúc chybu F29, po reštarte (resetovaní) sa zapne a znova funguje bez prerušenia.
• Chyba F62: Plynový ventil je zatvorený. Inštalovali sme kotol Proterm 23 MTV. Takmer okamžite sa začala objavovať chyba s kódom F62. Niekedy 1-3x denne. Niekedy raz za 2-3 dni. Po reštarte sa zariadenie spustí. Je možné, že ventil funguje správne, ale je nesprávne nainštalovaný. Možno mu niečo bráni v normálnej práci a neumožňuje včas vypnúť plyn. S najväčšou pravdepodobnosťou musíte namazať plynový ventil, aby sa počas prevádzky neprilepil a už nespôsoboval túto poruchu.
• Chyba F75: Chyba snímača tlaku - nezistený nárast tlaku po štarte čerpadla. Chyba F75 sa objaví po 5-násobnom spustení čerpadla, keď sa nezistí zvýšenie tlaku o viac ako 50 MBar. Prvým krokom je pravdepodobne kontrola tesnosti systému. Zrazu niekde tečie a jednoducho nie je žiadny tlak (alebo skôr atmosférický tlak). Ak je všetko v poriadku, potom je s najväčšou pravdepodobnosťou na vine chybný snímač. Táto situácia zvyčajne nastáva, keď je tlak kvapaliny vo vykurovacom okruhu nízky. V tomto prípade je potrebné skontrolovať tlakový spínač. Problém je zrejme v ňom. K tomu môže dôjsť prerušovane v dôsledku nízkeho tlaku vo vykurovacom systéme. Chýbať môže aj ťah komína, ak je navrhnutý s chybami.

tags: #kotol #protherm #chyba #f83
