Protherm Gepard Condens 25 MKO je moderný závesný plynový kondenzačný kotol určený na vykurovanie, ktorý ponúka aj možnosť pripojenia externého zásobníka na ohrev teplej úžitkovej vody. Svojimi technickými a výkonovými parametrami je ideálny pre malé rodinné domy, byty, malé bytové domy a menšie administratívne priestory. Vďaka modulačnému rozsahu kotla od 6,3 kW do 26,5 kW dokáže ponúknuť komfortnú a zároveň maximálne ekonomickú prevádzku. Výkon kotla na plyn sa vďaka inteligentnej riadiacej jednotke automaticky prispôsobuje aktuálnej potrebe tepla vykurovaného objektu, čo významným spôsobom znižuje prevádzkové náklady.
Kľúčové vlastnosti a výhody kotla Protherm Gepard Condens
Závesný kondenzačný kotol Gepard Condens 25 MKO vyniká niekoľkými dôležitými vlastnosťami, ktoré prispievajú k jeho efektívnosti a užívateľskému komfortu:
- Trieda energetickej účinnosti A
- Minimálne rozmery - vhodný aj do stiesnených priestorov
- Komunikačné rozhranie eBus s možnosťou pripojenia ekvitermickej regulácie
- Nový výmenník zo zliatiny hliníka a kremíka s vynikajúcou tepelnou vodivosťou a dlhou životnosťou
- Veľmi nízke emisie - trieda 5 NOx
- Plynulá modulácia výkonu
- Integrovaný trojcestný prepínací ventil pre ohrev TÚV v externom zásobníku
- Mimoriadne nízka hlučnosť umožňuje inštalovať kotol aj v obytných priestoroch
- Systém kontroly odvodu spalín
- Autodiagnostika
Tento plynový kondenzačný kotol je vyrábaný na Slovensku, čo zaručuje slovenskú distribúciu a záručný list v slovenskom jazyku. Normovaná účinnosť Hi dosahuje 108,5 % a menovitá účinnosť pri teplotnom spáde 80°C / 60°C je 98,2 %.
Úloha ventilátora a systém núteného odvodu spalín
Jednou z kľúčových komponentov, ktorá zabezpečuje efektívnu a bezpečnú prevádzku kondenzačného kotla Protherm Gepard Condens, je integrovaný ventilátor. Keďže je v kotli osadený ventilátor, ktorý poháňa spaliny, hovoríme v tomto prípade o nútenom odvode spalín. Je to vlastne identický spôsob odvodu spalín ako pri "turbo" kotloch.
Odvod spalín môžeme pri kondenzačných kotloch Gepard Condens riešiť niekoľkými spôsobmi, pričom voľba závisí od konkrétnych podmienok inštalácie.
Možnosti odvodu spalín

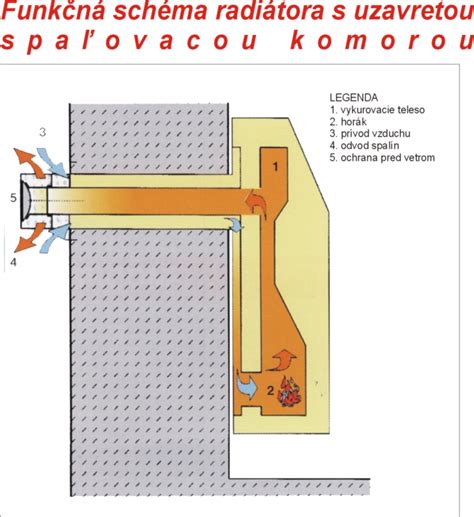

Najčastejšie sa v takýchto prípadoch používajú koncentrické dymovody, ktoré sú vedené buď vertikálne cez strechu alebo v menšom počte prípadov horizontálne cez stenu. Koncentrický dymovod vyvedený až nad ústie komína znamená, že vzduch na spaľovanie prúdi do kotla cez nasávaciu rúru z ovzdušia nad strechou.
Ďalšou možnosťou je riešiť odvod spalín cez komín, keď využijeme komín ako inštalačnú šachtu. Jednou možnosťou je oddeliť nasávacie a výfukové potrubie. V takom prípade vyvložkujeme komín plastovými rúrami alebo flexibilným plastovým odvodom spalín a ukončíme komínovou hlavicou, ktorá musí byť UV stabilná, resp. odolná voči slnečnému žiareniu. Pri tejto alternatíve vieme zabezpečiť prísun vzduchu na spaľovanie plynu v kotli z okolitého priestoru a zároveň z komína, ak necháme voľný priestor okolo odvodu spalín pri zaústení do komína.
Všetky spomínané technické riešenia odporúčame pred realizáciou prekonzultovať s príslušným kominárom, aby sa zabezpečila správna a bezpečná inštalácia.
Kondenzačné kotly
Pripojovací adaptér na odvod spalín
Je dôležité si uvedomiť, že závesný kotol Protherm Gepard Condens 25 MKO neobsahuje v základnom prevedení pripojovací adaptér na odvod spalín. V závislosti od celkovej dĺžky dymovodu sú k dispozícii pripojovacie adaptéry DN60/100 alebo DN80/125, ktoré je nutné objednať spolu s plynovým kotlom. Maximálne povolené dĺžky dymovodu sú uvedené v Projekčnom podklade samostatne pre veľkosť DN60/100, zvlášť pre veľkosť DN80/125 a DN80/80. Aby ste vybrali správnu veľkosť pripojovacieho adaptéru, musíte okrem celkovej dĺžky dymovodu zohľadniť aj počet ďalších kolien v rámci trasy dymovodu. Je to dôležité z dôvodu, že každé ďalšie koleno dymovodu či už 45° alebo 90° výrazným spôsobom skracuje maximálnu povolenú dĺžku dymovodu.
Základné vybavenie kotla a technické parametre
Kotol v základnej výbave obsahuje ovládací panel s podsvieteným displejom pre zobrazenie aktuálnych a nastavených prevádzkových veličín. Vysoko účinné obehové čerpadlo je dvojstupňové elektronicky riadené čerpadlo s automatickým prepínaním rýchlosti a automatickým odvzdušnením. Súčasťou je aj expanzná nádoba na kúrenie s objemom 8 litrov a poistný bezpečnostný ventil, ktorý chráni kotol pred prekročením tlaku vo vykurovacom okruhu (max. prevádzkový tlak 3 bar). Kotol disponuje aj trojcestným prepínacím ventilom pre ohrev TÚV v integrovanom zásobníku.
Rozmery a pripojenie
Minimálne rozmery a mimoriadne tichá prevádzka umožňujú montáž závesného plynového kondenzačného kotla Protherm Gepard Condens 25 MKO aj v obytných priestoroch. Najmä pre praktické rozmery je ideálnou voľbou pri modernizácii resp. rekonštrukcii starších vykurovacích systémov, ale tiež aj pri inštaláciách v novostavbách, kde sa často zabúda na vyčlenenie priestoru pre technické zariadenia.
| Parameter | Hodnota |
|---|---|
| Výška kotla | 740 mm |
| Šírka kotla | 418 mm |
| Hĺbka kotla | 300 mm |
| Hmotnosť bez vody | 32 kg |
| Tepelný výkon | 6,3 - 26,5 kW |
| Energetická trieda | A |
| Modulačný rozsah | 1:4 |
| Maximálny menovitý tepelný výkon (50/30 °C) | 26,5 kW |
| Minimálny menovitý tepelný výkon (50/30 °C) | 6,3 kW |
| Expanzná nádoba na vykurovanie | 8 l |
| Elektrické napätie | 230 V AC |
| Elektrické krytie | IP X4D |
Pripojovacie závity kotla Gepard Condens 25 MKO na napojenie médií:
- Prívod kúrenia - vonkajší závit G3/4“
- Spiatočka kúrenia - vonkajší závit G3/4“
- Plyn - vonkajší závit G1/2“
- Prívod vykurovacej vody pre pripojenie zásobníka na strane kotla - vonkajší závit G3/4“
- Výstup vykurovacej vody pre pripojenie zásobníka na strane kotla - vonkajší závit G3/4“
Odporúčaná regulácia pre maximálne úspory
Pre dosiahnutie maximálnych úspor pri prevádzke kotla je kľúčové zvoliť správny spôsob regulácie. Pre kotly Protherm Gepard Condens je k dispozícii niekoľko typov káblových izbových regulátorov ako napr. manuálny Thermolink Select alebo nastaviteľné Thermolink P alebo MiSet s týždňovým programom. Ak nemáte možnosť prepojiť regulátor s kotlom prostredníctvom kábla, môžete použiť bezdrôtové programovateľné digitálne termostaty Thermolink RC alebo MiSet R.
Pre majiteľov nehnuteľností s podlahovým prípadne stenovým kúrením sú vhodné ekvitermické regulátory, ktoré snímajú vonkajšiu teplotu. Kotol so správne nastavenou ekvitermickou reguláciou pracuje úspornejšie a šetrí vaše peniaze. Ak potrebujete riadiť jeden vykurovací okruh napr. iba podlahové kúrenie a popritom ešte ohrev TÚV, bude vám postačovať pre kotol Gepard Condens ekvitermický regulátor Thermolink P ku ktorému je potrebné dokúpiť snímač vonkajšej teploty alebo systémový ekvitermický eBus regulátor MiPro.
Na zložitejšie systémy s viacerými vykurovacími okruhmi napr. pri kombinácii podlahového a radiátorového ústredného kúrenia doporučujeme programovateľný ekvitermický systémový eBus regulátor MiPro, ktorého možnosti dokážete rozširovať pomocou systémových modulov RED-3 alebo RED-5 a ovládať tak viac vykurovacích okruhov súčasne. Ak si nie ste istý s výberom vhodného regulátora, obráťte sa na odborníkov, radi vám poradia.
