Liatinové kotly na tuhé palivo sú obľúbenou voľbou pri vykurovaní mnohých domácností a priemyselných priestorov. Tieto kotly majú niekoľko výhod, ktoré ich robia atraktívnymi pre mnoho užívateľov. Pred samotnou inštaláciou a použitím je nevyhnutné dôkladne prečítať návod na obsluhu. Správne zapojenie je kľúčové pre efektívnu prevádzku a bezpečnosť zariadenia.
Výhody a Konštrukcia Liatinových Kotlov
Liatinové kotly majú vynikajúcu tepelnú výmenu, čo znamená, že veľká časť tepla vyrobeného spaľovaním paliva je efektívne prenášaná do systému vykurovania. To znamená nižšiu spotrebu paliva a znížené náklady na vykurovanie. Liatinové kotly sú navrhnuté tak, aby zaisťovali efektívne spaľovanie tuhého paliva. Vďaka špeciálnym tvarom a konštrukcii spaľovacej komory dosahujú vysoké využitie energie obsiahnutej v palive. To znamená, že menej paliva je stratených pri spaľovaní a je produkované väčšie množstvo tepla.
Konštrukcia zabezpečuje, že variče typu PN sú robustné, efektívne a schopné poskytovať spoľahlivé vykurovanie v rôznych priemyselných aplikáciách. Liatinové teleso je zo šedej liatiny triedy EN-GJL 200, je vyrobená pomocou flexibilnej technológie odlievania. Výsledkom je produkt, ktorý je odolnejší voči nízkoteplotnej korózii.
Kľúčové Komponenty
- Teleso pece: Je vyrobené z oceľového plechu obdĺžnikového prierezu.
- Vzduchový plášť: Navrhnutý tak, aby umožňoval cirkuláciu vzduchu okolo tela sporáka, maximalizuje využitie vykurovacej plochy a minimalizuje tepelné straty.
- Liatinový rošt: Nachádza sa na dne ohniska a slúži na spaľovanie paliva. Rošt je vyrobený zo sivej liatiny, ktorá je odolná voči teplotám do 1650 °C.
Príprava a Umiestnenie Kotla

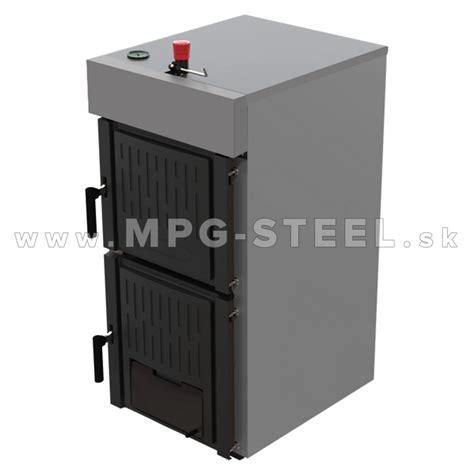

Kotle, teplovzdušné pece sú dodávané na palete vo vzpriamenej polohe a sú pripravené na inštaláciu. Pri transporte je dôležité zabezpečiť, aby bol teplovzdušná pec, kotol pevne upevnený proti posunutiu a nakláňaniu. Inštalácia pece typu PN vyžaduje precíznosť a dodržiavanie bezpečnostných noriem. Kotol, teplovzdušná pec je vhodná pre rôzne priemyselné aplikácie, kde je potrebné rýchlo a efektívne rozvádzať teplý vzduch pomocou oceľových alebo hliníkových rúr. Výber správneho výkonu ohrievača typu PN je kľúčový pre efektívne vykurovanie priestorov a závisí od viacerých faktorov, vrátane veľkosti miestnosti a jej izolačných vlastností.
Inštalácia a Integrácia do Vykurovacieho Systému
Prehľad o správnej inštalácii a integrácii pecí do existujúceho vykurovacieho systému je zásadný pre ich bezpečnú a efektívnu prevádzku. Dodržiavanie tohto inštalačného postupu je kľúčové pre bezpečnú a efektívnu prevádzku pece.
Kroky pri Inštalácii
- Pripojenie k dymovodu: Pec musí byť správne pripojená k dymovodu, ktorý zabezpečuje odvádzanie spalín mimo vykurovanej miestnosti. Pripojte dymovod k vývodu pece. Správne pripojenie sporáka k dymovodu je zásadné pre bezpečné a efektívne odvádzanie spalín z vykurovacieho systému. Naplánujte trasu dymovodu tak, aby bola čo najkratšia a najpriamejšia. Dodržiavanie týchto krokov zabezpečí správne pripojenie sporáka k dymovodu, čo je kľúčové pre bezpečnú prevádzku a efektívne odvádzanie spalín.
- Prívod vzduchu: Je dôležité zabezpečiť dostatočný prísun čerstvého vzduchu do pece, ktorý je potrebný na proces spaľovania. Uistite sa, že pec má dostatočný prísun vzduchu pre spaľovanie.
- Elektrické pripojenie dúchadla: Ak pec obsahuje elektrické dúchadlo, je potrebné ho správne pripojiť k elektrickej sieti.
- Montáž regulačných a bezpečnostných prvkov: Namontujte termostaty a regulačné prvky podľa schémy zapojenia. Umiestnite bezpečnostné zariadenia, ako sú senzory na detekciu CO, do blízkosti pece.
Aký je rozdiel medzi kombinovaným a konvenčným kotlovým vykurovacím systémom?
Vhodné Palivo pre Liatinové Kotly
Vyfukovacie pece typu PN sú navrhnuté na spaľovanie tuhého paliva, pričom najvhodnejšími druhmi paliva sú palivové drevo a hnedé uhlie. Liatinové kotly VIADRUS U 26 na tuhé palivá sú určené na spaľovanie koksu, čierneho uhlia a dreva klasickým prehorievacím spôsobom.
- Palivové drevo: Drevo by malo byť dostatočne suché, s vlhkosťou maximálne do 20 %. Suché drevo zabezpečuje vyššiu účinnosť spaľovania, menej dymu a minimalizuje tvorbu dechtu v dymovode.
- Hnedé uhlie: Tento typ uhlia je vhodný pre vyfukovacie pece vďaka jeho štruktúre a výhrevnosti. Je však dôležité poznamenať, že Kotol VIADRUS U 26 nie je určený pre spaľovanie hnedého uhlia.
- Koks a čierne uhlie: Sú ideálne pre kotly ako VIADRUS Hercules U 26.
Správny výber a používanie vhodného paliva nielenže zlepšujú účinnosť pece, ale tiež prispievajú k bezpečnej a ekologickej prevádzke. Správny výber výkonu nielenže zabezpečí efektívne vykurovanie, ale tiež optimalizuje spotrebu paliva a znižuje prevádzkové náklady.
Technické Špecifikácie a Údaje
Technické údaje poskytujú dôležité informácie o vlastnostiach a parametroch kachlí typu PN, ktoré sú kľúčové pre ich správnu inštaláciu a prevádzku. Technické údaje sú dôležité pre správne používanie a inštaláciu kachlí, aby sa zabezpečila ich bezpečná a efektívna prevádzka.
Príklad: Technické údaje kotla VIADRUS Hercules U 26, 4 články
| Parameter | Hodnota |
|---|---|
| Výkon koks | 22,5 kW |
| Účinnosť koks | 80% |
| Teplota spalín (koks) | 220 - 250 °C |
| Výkon čierne uhlie | 16,5 kW |
| Účinnosť čierne uhlie | 75% |
| Teplota spalín (čierne uhlie) | 220 - 300 °C |
| Výkon drevo | 14 kW |
| Účinnosť drevo | 75% |
| Teplota spalín (drevo) | 220 - 250 °C |
| Objem vodného priestoru | 33,3 litrov |
| Pracovný pretlak vody | 4 bar |
| Skúšobný pretlak vody | 8 bar |
| Dopor. teplota vykurovacej vody | 60 - 85 °C |
| Max. hladina hluku | 65 dB (A) |
| Prípojky kotla (vykurovacia/vratná voda) | DN70 |
| Hĺbka spaľovacej komory | 295 mm |
| Rozmery plniaceho otvoru | 300 x 320 mm |
| Svetlosť dymovej rúry | 156 mm |
| Rozmery (výška x šírka) | 1026 x 520 mm |
| Hĺbka (L) | 490 mm |
| Hmotnosť | 239 kg |
Kotol VIADRUS HERCULES U26 pracuje s prirodzeným alebo núteným obehom vykurovacej vody a je vhodný predovšetkým pre vykurovanie rodinných domov. Medzi prednosti kotla VIADRUS Hercules U 26 patrí vysoká životnosť liatinového výmenníka, široký rozsah výkonu podľa počtu článkov, spoľahlivosť regulačných a zabezpečovacích prvkov, jednoduchá obsluha a údržba, ako aj nízka náročnosť na komínový ťah.
Údržba a Bezpečnosť Po Inštalácii
Pravidelné čistenie a údržba kotla sú nevyhnutné pre jeho dlhodobú bezpečnú a efektívnu prevádzku. Pri zapaľovaní kotla je dôležité dodržiavať bezpečnostné opatrenia, aby sa predišlo riziku úrazu alebo požiaru. Dodržiavanie týchto bezpečnostných opatrení pomôže zabezpečiť, že zapaľovanie sporáka prebehne bezpečne a bez problémov.
Pri údržbe a opravách kachlí môže byť potrebná výmena niektorých dielov. Je dôležité používať originálne náhradné diely alebo diely odporúčané výrobcom pre zachovanie optimálneho výkonu a bezpečnosti kachlí. Správna identifikácia a rýchle odstránenie porúch kachlí sú kľúčové pre ich bezpečnú a efektívnu prevádzku.
Záruka výrobcu poskytuje zákazníkom istotu, že ich produkt bude bez vád počas stanoveného obdobia. Záruka 5 rokov na liatinu. Viadrus je významný český výrobca liatinových kotlov a radiátorov s tradíciou datujúcou sa do roku 1890.
