Montáž vzduchotechniky je kľúčová súčasť každého moderného stavebného projektu - od bytových domov až po administratívne a priemyselné objekty. Zle pripravená montáž vzduchotechniky môže zabrzdiť celý projekt a zbytočne predražiť realizáciu. Ak ste montážnik alebo firma, ktorá inštaluje vzduchotechniku, tento článok vám ušetrí hodiny práce a stovky eur. Kvalitná príprava montáže šetrí čas, znižuje počet chýb a zvyšuje spokojnosť zákazníka.
Kľúč k úspechu: Precízna príprava projektu
Úspešná realizácia začína ešte pred príchodom na stavbu. Odporúčame detailne prejsť projektovú dokumentáciu, overiť technické špecifikácie a fyzicky si premerať trasy, cez ktoré bude potrubie vedené.
Materiálové zabezpečenie a výber komponentov
Jednou z najčastejších príčin zdržaní je chýbajúci alebo nekompletný materiál. Odporúčame si pripraviť detailný zoznam komponentov a všetko objednať s dostatočným predstihom. Základom každej inštalácie je výber kvalitného potrubia - podľa potrieb buď kruhové kovové potrubie s príslušnými tvarovkami, alebo plastové potrubné systémy pre menej náročné inštalácie. K tomu patria ventily, klapky, tlmiace prvky a ďalšie špeciálne kusy.
Nezabúdajte na náradie
Bez spoľahlivého náradia je aj najlepšie pripravený plán len na papieri. Pred každou realizáciou je dôležité skontrolovať nielen prítomnosť, ale aj funkčnosť všetkých nástrojov. Kvalitné náradie dokáže významne zrýchliť prácu a minimalizovať odpad.
Zásady pre montáž podhľadu s ohľadom na vzduchotechniku
Pred samotnou montážou vzduchotechniky je potrebné venovať sa príprave prostredia a nosných konštrukcií podhľadu. Systémy suchej výstavby sa montujú po dokončení a potrebnom vyschnutí všetkých mokrých procesov v interiéri (najmä podlahových poterov a omietok). Vlhkosť stien má byť ustálená, povrchy suché a podkladné betóny vyzreté. Po montáži treba dosky chrániť pred dlhotrvajúcou vysokou vzdušnou vlhkosťou. Vo vnútri budovy sa musí aj po ukončení montáže kaziet alebo dosák zaistiť dostatočné vetranie.
Výškové vytýčenie a kontrola kolízií
Je nevyhnutné zhotoviť výškové vytýčenie podhľadu (váhorys) pomocou laseru alebo značkovacej šnúry. Vytyčuje sa úroveň konštrukcie, pričom sa musí zohľadniť hrúbka opláštenia. Pri vytýčení treba preveriť, či pri zamýšľanej výškovej úrovni podhľadu nedochádza ku kolízii medzi predpísanou výškou dutiny a zvesením podhľadu (čo je podmienka pre požiarnu odolnosť niektorých podhľadov), alebo či nebude kolidovať výška uvažovaných svietidiel s výškou dutiny v mieste, kde sa budú svietidlá nachádzať. Tieto kolízie môžu zahŕňať aj vedenie potrubia vzduchotechniky.
Konštrukcia podhľadu a upevnenie závesov
Nosná konštrukcia podhľadu sa zhotovuje z pozinkovaných oceľových obvodových UD-profilov a nosného roštu z CD-profilov. Na obvodové profily podhľadu, UD-profily, sa pred osadením aplikuje samolepiace napojovacie tesnenie. Potom sa pripevní k nadväzným vertikálnym konštrukciám pomocou plastových natĺkacích rozperiek alebo iných vhodných pripevňovacích prostriedkov podľa druhu obvodových konštrukcií.
V prípade, že obvodovou konštrukciou je sadrokartónová priečka, možno na ňu pripevniť UD-profil rýchloskrutkami TN, ale iba v miestach, kde pod sadrokartónom prebiehajú uchytávacie CW-profily priečky. K priečkam oplášteným sadrokartónovými alebo sadrovláknitými doskami sa dá pripevniť UD-profil pomocou skrutiek do opláštenia priečky, nezávisle od polohy CW-profilov priečky.
Závesy do nosného stropu treba ukotviť vhodnými upevňovacími prostriedkami. Predpísaná skúšobná sila na vytrhnutie závesu je 1,2 kN. Do betónových nosných stropov sa používajú oceľové rozperky, napr. DN6 alebo ZHOP. Na nosné kotvenie podhľadov k nosnému stropu sa nesmú použiť plastové rozperky. Spoj záves - nosný strop možno zhotoviť buď jednou oceľovou rozperkou, napríklad DN6 do betónového nosného stropu, alebo jednou skrutkou typu FN do drevených nosných prvkov stropu - do boku trámu (skrutka namáhaná na strih).
Typy závesov a ich aplikácia
Podľa nosnosti možno závesy podhľadov rozdeliť na ploché (nosnosť do 25 kg na jeden záves) a štvorbodové (nosnosť do 40 kg na jeden záves). V súčasnosti sa vyrábajú rôzne typy závesov oboch kategórií nosnosti. Perový záves nie je odolný proti požiaru zvrchu (z dutiny). Ak sa vyžaduje požiarna odolnosť tohto typu, treba použiť buď posuvný pákový záves, alebo záves Nonius rektifikovaný dvoma závlačkami.

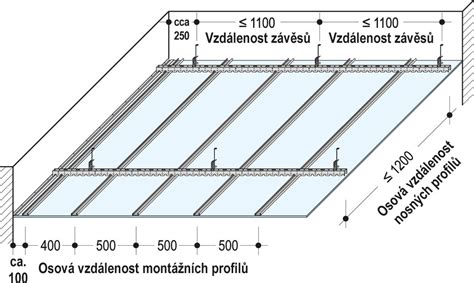

Montážne CD-profily (t. j. profily, ku ktorým sa montujú dosky opláštenia) sú pripevnené k nosnému stropu prostredníctvom priamych závesov alebo stavebných strmeňov. Nosné CD-profily (t. j. profily tvoriace hornú vrstvu krížového dvojúrovňového roštu) sú pripevnené k nosnému stropu prostredníctvom závesov a ťahadla - drôtu s okom (4 mm, dĺžka 125 až 1 500 mm). Pre väčšie zvesenie možno drôty nadstaviť dvojitou perovou spojkou. S ohľadom na požiadavku pevnosti na vzper, potrebu zaistenia proti posunu v rovine podhľadu alebo požiadavku požiarnej odolnosti podhľadu zhora sa použijú alternatívne typy závesov. Montážne CD-profily sa pripevnia k nosným CD-profilom pomocou uhlových kotiev (dve kotvy na jeden spoj) alebo krížových spojok. V prípade zaveseného podhľadu na jednoúrovňovom krížovom rošte sa montážne CD-profily delia na hlavné (nesú záves) a deliace.
Nosné laty sú pripevnené k nosnému stropu v každom mieste pripojenia dvoma skrutkami TN (s priemerom 5,5 × 90 mm). Nosné laty sú pripevnené k nosnému stropu prostredníctvom závesov a ťahadla - drôtu s okom. Pre väčšie zvesenie možno drôty nadstaviť dvojitou perovou spojkou. Spoj nosná lata - záves je zhotovený priskrutkovaním závesu k boku nosnej laty dvoma skrutkami FN. Dôležité je tiež vedieť, že bezpečnostný medzistrop je samonosná nenosná konštrukcia stropu nad chráneným priestorom. Maximálny rozpon konštrukcie je 5 900 mm (s použitím profilu UA 100). Strop možno dodatočne zaťažiť zavesenými bremenami (napr. svietidlami) - maximálne 0,15 kN/m2, čo je dôležité zohľadniť pri hmotnosti vzduchotechnických komponentov.
Ako nainštalovať znížený strop | Urob si sám pre začiatočníkov
Integrácia izolácie a opláštenie
Minerálna izolácia sa vkladá do podhľadov, aby sa dosiahli požadované akustické a protipožiarne vlastnosti. Ak je vzhľadom na požadované akustické vlastnosti nutné uložiť nad podhľad minerálnu izoláciu, musíme dodržať jej predpísanú hrúbku. Opláštenie doskových podhľadov sa realizuje sadrokartónovými doskami. Dosky sa priskrutkujú k montážnym CD-profilom (alebo k dreveným latám). Dotyk priečnych hrán dosák sa musí umiestniť na montážny profil (latu).
Ak netreba zaistiť dilatačnú nezávislosť podhľadu od okolitých vertikálnych konštrukcií (do plochy podhľadu zhruba 30 m2), možno opláštenie priskrutkovať aj do obvodových UD-profilov. Dosky sa orientujú vždy dĺžkou kolmo na montážne profily. Priečne škáry susediacich dosák musia byť vystriedané (presadené) minimálne o jeden montážny profil. Aby nedošlo k poškodeniu akusticky účinnej textílie, nie je vhodné posúvať dosky z palety po spodnej doske. Dosky sa najskôr nadvihnú a potom sa transportujú na výšku. Pritom treba so zvýšenou opatrnosťou chrániť dosky pred poškodením ich hrán pri skladovaní, manipulácii a montáži. Dosky sa nesmú montovať pri relatívnej vzdušnej vlhkosti nad 80 % a pod 40 %.
Dosky opláštenia sa na rozdiel od bežných podhľadov montujú do kríža (nepresadzujú sa priečne škáry). Podhľady z akustických perforovaných dosák je vhodné pred finálnym náterom zabezpečiť penetračným náterom určeným na sadrokartónové dosky. Týmto náterom sa zjednotí rozdielna nasiakavosť dierovaných sadrokartónových dosák a škárovacieho tmelu, ktorá by sa neskôr mohla prejaviť tým, že by škáry boli rozoznateľné aj cez konečný náter. Vzdialenosť montážnych profilov môže byť maximálne 320 mm. Dosky vo vyhotovení s kolmo rezanou hranou po celom obvode dosky sa musia klásť vždy v jednom smere. Na udržanie smeru pomáha farebná značka v oblasti priečnej hrany, ktorou sú dosky označené už z výroby.
Pred montážou je vhodné mierne zraziť lícovú hranu po obvode dosky, aby sa odstránili prípadné nadbytočné kúsky lícového papiera dosák. Odporúča sa jemne navlhčiť hrany dosák pred ich montážou a nanesením lepidla, čo prispeje k lepšiemu priľnutiu lepidla a k vyššej pevnosti lepenej škáry. Lepidlo sa nanáša priamo z kartuše, pričom sa musí na hranu naniesť rovnomerne a v správnej miere. Pri osadzovaní dosák treba vytvoriť škáru širokú asi 1 mm. Lepidlo vytlačené zo škáry sa zrazí pomocou ostrej špachtle. Vhodné je odstrániť lepidlo až po čiastočnom vyzretí - približne po 20 minútach, keď je jeho konzistencia podobná vosku. V žiadnom prípade by sa lepidlo nemalo rozotierať po líci dosák do šírky. Následné pretmelenie hláv skrutiek a lepených škár sa (v prípade potreby) urobí pomocou škárovacieho tmelu. Vzdialenosť montážnych CD-profilov pri rozmiestnení perforácie je 600 mm. Týmto systémom sa nedajú vytvárať podhľady bez prerušeného dierovania. Tmelenie sa realizuje vždy s výstužnou páskou škárovacími tmelmi.
Oblúkové a zvlnené podhľady a klenby sa montujú na pripravenú tvarovanú konštrukciu s použitím ohybných sadrovláknitých dosák alebo akustických veľkoplošných dosák. Konštrukcia podhľadu sa zhotoví z montážnych CD-profilov, ohybných nosných profilov 59 × 7, krížových spojok a závesov Nonius. Tvar zaoblenia sa vytvorí pomocou ohybných nosných profilov 59 × 7 pripevnených k stropu (prípadne k stene) prostredníctvom závesov Nonius (nutná vzperná pevnosť). Spolu so spodným dielom závesu Nonius na drevo sa k ohybnému nosnému profilu 59 × 7 priskrutkuje skrutkami M6 × 16 aj krížová spojka. Maximálny rozstup ohybných nosných profilov je 1 000 mm. Po zostavení sa na krížové spojky nasadia pozdĺžne CD-profily. Rozstup CD-profilov pozdĺžnej osnovy treba prispôsobiť polomeru oplášťovaného oblúka. Pri najmenšom dovolenom polomere 1 200 mm a pri nárokoch na požiarnu odolnosť je rozstup profilov 300 mm.

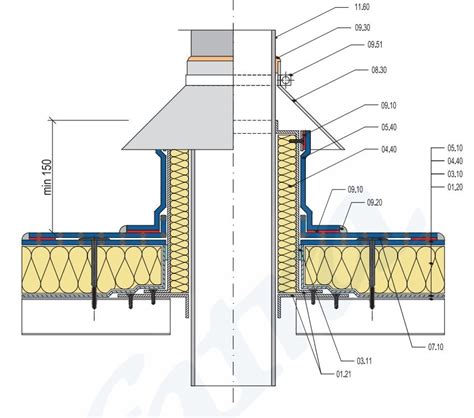

Proces montáže vzduchotechniky v podhľadovom priestore
Samotná montáž prebieha rýchlejšie a presnejšie, ak sa dodrží pripravený plán. Dbajte na to, aby boli všetky spoje dostatočne utesnené a potrubia dobre uchytené - najmä v stropných inštaláciách. Používajte overené produkty, ktoré zjednodušia prácu - napríklad ventily s jednoduchou montážou, pružné spojky, odbočky a montážne adaptéry.
Záverečné kroky: Skúšky a odovzdanie
Pred odovzdaním systému sa odporúča vykonať tlakové skúšky, kontrolu hlučnosti a vyváženie prúdenia. Ak ste počas realizácie používali produkty s certifikáciou alebo antibakteriálnou úpravou (napríklad pre zdravotnícke zariadenia), nezabudnite na záverečnú dezinfekciu.
