Komplexný sprievodca montážou oplechovania rímsy a odkvapového systému

Kvalitný odkvapový systém je nevyhnutný na ochranu domu. Samotná strecha neochráni dom tak, ako keď má partnera - kvalitný odkvapový systém, ktorý odolá poveternostným vplyvom, je pevný a odolný. Detaily šikmej strechy sú nesmierne dôležité a nemali by sa podceňovať. Ponúkame pohľad na rôzne spôsoby riešenia klampiarskych detailov v šikmých strechách. Postup realizácie sa líši a každý klampiar musí vedieť, ako chce detaily riešiť. Na klampiarovi potom je, aby detail realizoval tak, aby strecha bola funkčná, vodotesná a predovšetkým estetická.

Odkvapový systém sa dnes vyrába najčastejšie z pozinkovaného plechu hrúbky 0,55 až 0,6 mm, ktorý je už vo výrobe opatrený povrchovou úpravou pozostávajúcou z viacerých vrstiev organických povlakov rôzneho druhu. Takémuto materiálu sa hovorí aj lakoplastový plech, poplastovaný plech alebo farbený plech. Je možné dodať ho v rôznych farbách. Jeho výhodou je zvýšená odolnosť voči poveternostným vplyvom bez potreby opakovaného natierania. Tento typ materiálu vytláča z trhu tradičný pozinkovaný plech, ktorý je však stále najlacnejšou alternatívou.

Voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníku.

Plánovanie a príprava pred montážou odkvapov

Pred výberom odkvapového systému spočítajte efektívnu plochu strechy. Pomôže vám k tomu nasledujúci vzorec: ERS = (A+B/2) × C. Vďaka tomu si ľahko spočítate, akú veľkosť odkvapu potrebujete pre svoj dom. Príliš malá veľkosť môže byť príčinou pretečenia dažďovej vody.

Vaša práca sa začína výberom jednotlivých komponentov. Musíte poznať správne rozmery a množstvo, prípadne aj dĺžku. Na každých 10 m žľabu pripadá jedno vedenie.

Je dôležité urobiť si jasno v rôznych typoch, veľkostiach a spôsoboch montáže hákov. Rozoznávame:

• Klasické alebo rovné háky: Umiestňujú sa pod strešnú krytinu (na vrchole krokvy). Na dosiahnutie požadovaného sklonu je potrebné háky ohnúť.
• Prekrútené odkvapové háky: Pripevníte ich na krokvy zo strany, a ak ich dokážete umiestniť v požadovanej výške, nemusíte ich ohýbať.
• Čelné alebo rímsové háky: Montujú sa na rímsy a krokvy. Nemusíte ich ohýbať, pretože tieto háky sa dajú jednoducho namontovať do požadovanej výšky.

Keď máte jasno v rôznych typoch odkvapových hákov, môžete si vybrať tie správne pre váš projekt.

Pozinkovaný systém je možné inštalovať prakticky kedykoľvek, ale je lepšie, keď je vonkajšia teplota vyššia ako 0 °C, aby bola práca jednoduchšia a bezpečnejšia.

Montáž odkvapových hákov

Montáž žľabových hákov sa vykoná tak, že sa jednotlivé háky roztriedia podľa spádov a montáž sa začne prvým spádom. Na najnižšie miesto, kde bude umiestnený žľabový kotlík, sa pribije na pätu krokvy najhlbší hák. Na druhú stranu odkvapu, kde bude najvyšší bod žľabu, sa pribije najmenej hlboký hák. Žľaby sa montujú na strechu v spáde pomocou hákov. Háky sa kotvia na krokvy klincami alebo skrutkami. V prípade, že z rôznych príčin nie je možná montáž z hornej časti krokiev, je možné ich pripevniť zboku, výnimočne zo spodnej strany.

Od háku najhlbšieho sa vedie šnúra vnútorným spodným okrajom polkruhového háku, silne sa natiahne a spojí sa na rovnakom mieste s najplytkejším hákom. Šnúra musí tvoriť spád smerom ku kotlíku, čo sa zisťuje vodováhou. Potom sa natiahne šnúra aj po vonkajšej strane hákov, teda tam, kde je prinitovaná príponka pre prichytenie žľabu. Natažené šnúry nedovolia, aby sa háky pripevnili hlboko alebo vysoko, blízko alebo ďaleko od strechy. Ostatné háky v línii sa doplnia upevnením na krokvy, aby precízne lícovali s vymedzenou polohou.

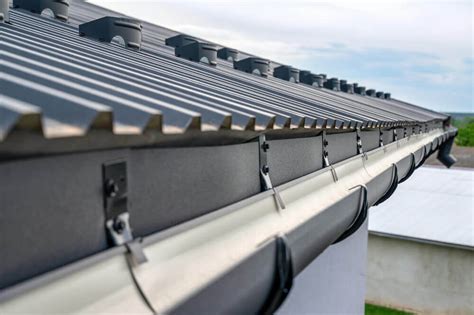

Háky musia byť namontované v požadovanom spáde a v jednej priamke. V praxi sa to zabezpečí zvyčajne tak, že sa namontuje prvý a posledný hák v rade. Následne sa natiahne špagát medzi koncovými časťami hákov. Tento by mal byť natiahnutý medzi najnižšími bodmi oblúkovej časti hákov. Potom sa pripevnia ďalšie medzilehlé háky. Šnúra sa musí o háky len zľahka opierať. Pri montáži hranatých hákov je postup montáže rovnaký ako u polkruhových žľabov. Je potrebné dbať na to, aby spodná hrana hákov bola vo vodorovnej polohe.

Ak má hák normálnu rovnú pätku, vytvorí sa spád rôznou dĺžkou hákov, u hákov s pretočenou pätkou, ktorú sa na krokvy pribíja z boku, sa vytvorí spád v miere obmedzenej výškou prierezu krokvy. Na slohových a historických budovách sa používajú tzv. konzolové háky pripevňované do vreciek v murive.

Pre inštaláciu rovných hákov začnite 10 cm od okraja strechy a pripevnite ich priamo k latám. Dbajte na to, aby boli háky vzdialené minimálne 2 cm od okraja krokvy. Podporíte tým voľné vetranie dvojitej strechy. Pri ohýbaní hákov majte na pamäti, že predný okraj odkvapu musí byť nižšie ako zadný okraj, aby voda nezatekala na fasádu. Horný okraj odkvapového lemovania by mal byť znížený pod rozšírenie plochy sklonu strechy a strecha by mala siahať do jednej tretiny priemeru odkvapu. Výškový rozdiel medzi rozšírením strechy a okrajom odkvapu musí byť 0-2 cm. Meria sa to tak, že sa pripevní lata, ktorá predstavuje predĺženie strechy.

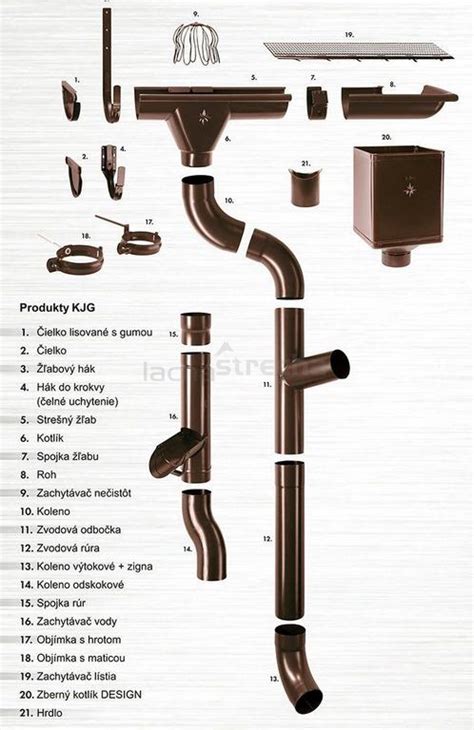

Odporúčané rozmiestnenie komponentov

Príprava a osadenie odkvapových žľabov

Žľaby sa zavesujú do hákov v ôsmich až dvanásťmetrových kusoch. Pred montážou sa tiež žľab opatrí čelami a hrdlami, prípadne rohmi a kútmi, ak je odkvap lomený. Zásadou je pripraviť žľab pred montážou tak, aby bolo čo najmenej spájania na streche, ktoré sa práve u podokapových žľabov vykonáva veľmi obtiažne.

Ochrannú fóliu nesťahujeme vopred celú, ale iba tam, kde budeme žľab upravovať - napr. na konci, kde bude umiestnené žľabové čelo. Pri jeho nasadzovaní dbajte na to, aby nedošlo ku skrúteniu gumového tesnenia (býva súčasťou čela). Ak je potrebné žľaby krátiť, použite kotúč na rezanie tenkého plechu, pílu na železo alebo nožnice na plech. V žiadnom prípade na krátenie lakovaných materiálov nepoužívajte flexu! Pri reze totiž vznikajú vysoké teploty, ktoré spália protikoróznu ochranu plechu. Rez je potom zakalený a roztrieštený a dochádza čoskoro ku korózii. Od brúsky navyše odlietavajú jemné žeravé piliny, ktoré sa zapečú do laku a odkvap v týchto miestach začne hrdzavieť.

Príprava otvoru pre kotlík

Žľabový kotlík napája žľaby a zvody odkvapu. Jeho umiestnenie nie je zložité, len pre neho musíme pripraviť odtokový otvor primeranej veľkosti. Odtokový otvor vo žľabe je potrebné navrhovať podľa normy - teda oválny. Gulatý sa robí iba u hrdla, pre napojenie kotlíka je potrebné vyrezať oválny otvor. Dôvod je ten, že u guľatého dochádza k turbulentnému odtoku a žľab sa upcháva! Odtokový otvor vystrihnite nožnicami na plech, pričom nezabudnite, že priemer otvoru by mal byť zmenšený približne o 2,5 cm v porovnaní s predtým vyznačeným okrajom kotlíka. Nikdy nepoužívajte uhlovú brúsku, aby ste nepoškodili materiál. Nezabudnite na opracovanie reznej hrany. Použite plastové kladivo alebo gumovú paličku, aby ste nepoškodili povlak žľabu. Len takto upravený spoj medzi žľabom a kotlíkom zabezpečí jeho bezproblémovú prevádzku.

Osadenie a spájanie žľabov

Pripravené kusy sa vytiahnu na strechu a vložia sa do hákov. Žľaby osadíme najprv nanečisto, až potom zhodíme všetky ochranné fólie. Upevnenie žľabov na správnom mieste docielime podľa typu hákov ohnutím plechových príponiek cez návalky (zahnuté okraje) žľabu alebo zacvaknutím žľabov do hákov. Ak sa použijú háky so zaklapávacím upevnením, položí sa žľab do predného okraja háku. Potom sa zaklapne v zadnej časti dole do háku. Ich poloha sa zaistí pomocou príponiek, ktoré sú z výroby prinitované na hákoch.

Vždy treba skontrolovať polohu vonkajšieho návalku žľabu, ktorý má byť položený o 2 cm nižšie ako vnútorný. Pri montáži žľabov musí byť ich predná hrana nižšie než tá zadná (z dôvodu bezpečnostného preliatia v prípade prudkého dažďa, kedy sa zvod zahltí a dôjde k zaplneniu žľabu a voda v tomto prípade netečie na stenu domu, ale odteká prednou časťou odkvapu) a zároveň vo svojom najvyššom bode 1 cm pod predĺženou rovinou strechy (tento detail oceníte, až zo strechy zíde hromada snehu).

Žľabové kusy u stavebnicových systémov sa spájajú pomocou špeciálnych spojok, nič sa nemusí lepiť. Medzi jednotlivými kusmi musí zostať medzera cca 3-5 mm, ktorá umožní čiastočnú dilatáciu spoja. Po nasadení spojky na zadnú hranu spojovaných žľabov je potrebné spoj s tesnením dotiahnuť a pritlačiť zdola. Až po stlačení spojky je možné spojku zacvaknúť na predný zvitok a zaistiť ju na mieste ohnutím listov. Ak vediete žľaby okolo domu, budete potrebovať rohy. Medzi rohom a rovným žľabom nechajte 5 mm medzeru, aby ste zabezpečili správne dilatovanie systému. Nezabudnite zaistiť spoje pomocou spojky.

Ak dĺžka odkvapu presahuje 2x 12 m, je potrebné na rozvodí žľabu vykonať dilatačný spoj. Zbieral by kotlík vodu z dvoch strán, je potrebné žľaby do kotlíka z oboch strán zasunúť a upraviť dilatačný spoj tiež v kotlíku tým, že sa žľaby spoja voľným zasunutím a v osi kotlíka sa do dna prekrývajúcich sa žľabov vyreže otvor, ktorého hrany sa sklepajú dovnútra, aby voda zo žľabu hladko vytekala a nakoniec bezo zvyšku odkvapla. Aby ste zabránili úniku vody z odkvapu na konci, musíte ho zaslepiť alebo viesť žľaby okolo domu. Takzvané hlavičky, ktoré sú na pozinkovaných žľaboch vybavené gumovým tesnením, stačí nasunúť na žľab a guma pevne priľne k samotnému žľabu.

Montáž kotlíkov a zvodových rúr

Teď můžete přejít k samotné instalaci kotlíku, jehož stabilitu zajišťují čtyři montážní prvky. Říká se jim listy a je nutné je zahnout hluboko do lemu okapu. Listy ohnite hlboko do odkvapu.

Pred montážou kotlíkov sa premeria osy stojatých kanalizačných rúr olovnicou, aby boli odpadové rúry presne zvislé a aby sa potom pri nesprávne osadenom kotlíku nemuselo natáčať koleno, čo by vzhľad fasády hyzdilo. Po namontovaní kotlíka je možné prejsť k montáži odpadových rúr. Tie sa upevňujú do objímok. Objímky sa upevňujú natlčením do fasády alebo naskrutkovaním do osadenej závitovej tyče. Zvodové potrubie nemá bežné hrdlo, ale má upravené zakončenie v spodnej časti, aby sa dali zvodové potrubia zasunúť do seba. V prípade rúrky s odrezaným koncom použite vstupnú spojku.

Do steny vyvŕtajte otvory a vložte hmoždinky. Vítanou pomôckou môže byť použitie stabilizačného uzáveru. Do hmoždinky nasaďte skrutku a zadnú časť svorky naskrutkujte na svorku. Vezmite si upínací kľúč a zarovnajte objímku. Utiahnite objímku pomocou upínacieho kľúča. Po priskrutkovaní zadnej časti upínacieho puzdra k nemu pripojte vedenie a zatlačte prednú časť. Potom všetko pevne priskrutkujte. Rovné časti odpadovej rúry sa zmontujú s kolenami, odskokmi, odbočkami, zachytávačmi vody a výtokovými kolenami. Jednotlivé rúry sa navzájom spájajú hrdlovým spojom, zasunutím do seba v smere toku vody. Spoje sú poistené nitovaním. Následne sa skompletizované rúry osadia vo zvislej polohe do objímok a ich poloha sa poistí uzatváracím mechanizmom objímok. Pozdĺžne spoje rúr sú orientované vždy k fasáde.

Pripojenie kotla k odpadovému potrubiu je jednoduché, stačí pripojiť kotol k odpadovému potrubiu. V prípade väčšieho presahu strechy budete musieť použiť koleno. Pozor na strechy s naozaj veľkými presahmi, tam budete musieť medzi kolená namontovať dištančný prvok potrebnej dĺžky.

Hospodárenie s dažďovou vodou a údržba

Podľa zákona musíme hospodáriť s dažďovou vodou. Uprednostňovaným riešením je však zachytávanie dažďovej vody priamo na pozemku. Dažďovú vodu však môžete odvádzať aj do samostatnej dažďovej kanalizácie, ktorá nie je ukončená centrálnou čističkou odpadových vôd. V prvom prípade nainštalujte na koniec zvodového potrubia vypúšťacie koleno 5 cm nad povrchom zeme.

Ak sa rozhodnete zbierať dažďovú vodu, nainštalujte medzi zvody na vhodnom mieste odtokový žľab (výpusť). Ak chcete vodu odvádzať na dlhšiu vzdialenosť, buď do retenčnej nádrže, alebo do nádrže na zber dažďovej vody, v týchto prípadoch sa vám bude hodiť geiger z odkvapového systému. Jeho inštalácia je jednoduchá: umiestni sa medzi odkvapový žľab a odtok s označením KG alebo HT tak, že sa koniec odkvapového žľabu zasunie do geigera a vývod geigera do odtokového potrubia.

Nezabudnite, že všetko potrebuje starostlivosť. Venujte preto pravidelne čas údržbe odkvapového systému. Vyčistite ho od nečistôt (napadané lístie, ihličie, prach a pod.) a skontrolujte, či sa v niektorej časti nezadržuje voda. Ak áno, pokúste sa upraviť spád nastavením hákov, prípadne zavolajte na pomoc odborníka.

Dôležitosť správnej montáže a riziká

Ak dôjde k chybe pri montáži odkvapového systému, alebo sa objaví závada v priebehu ich užívania, môže to viesť k mnohým ďalším problémom a škodám. Voda môže začať stekať po fasáde alebo podtiecť k soklu či do základov. Dom potom začne vlhnúť, čo spôsobí ďalšie nadväzné ťažkosti. Voda, ktorá nesteká odkvapom, môže pri odstreku od zeme znečistiť, ale hlavne poškodiť soklovú časť domu.

V súčasnosti je na trhu veľký výber odkvapových systémov, mnoho z nich stavebnicových, vyznačujúcich sa ľahkou montážou. To ocenia nielen remeselníci - takéto odkvapy je totiž možné namontovať aj sám, bez odborných skúseností a špeciálnych klampiarskych pomôcok.
