Strecha je neoddeliteľnou súčasťou každej stavby, ktorá nás chráni pred poveternostnými vplyvmi. Strecha zvyčajne ukončuje stavebné dielo a chráni ho pred nepriaznivými poveternostnými vplyvmi, najmä proti dažďu, snehu, vetru a tiež proti ohňu. Jej životnosť a funkčnosť však závisí od kvality konštrukcie, pričom krov tvorí jej základnú nosnú časť. Krov je hlavnou nosnou konštrukciou rovinnej šikmej strechy. V historických budovách sa na konštrukcie zastrešenia používali takmer výhradne drevené konštrukcie krovov. Základné rozdelenie striech vychádza z ich tvaru.
Väzný Trám: Srdce Krovovej Konštrukcie
Väzný trám, často označovaný aj ako stropný trám alebo hlavný nosník, je základným prvkom krovovej konštrukcie. Jeho primárnou funkciou je prenášať zaťaženie z ostatných častí krovu, ako sú krokvy a väznice, do obvodových nosných múrov stavby. Tradičný krov sa skladá z mnohých vodorovných, šikmých a zvislých prvkov. Základný priečny prvok sa nazýva väzba. Väzba môže mať nosnú funkciu - nese krov a označuje sa potom pojmom plná väzba. Plná väzba je doplnená o dvojicu klieštin, umiestnených nad pomúrnicou a pod väznicou. Tá sa skladá z páru krokví, výstužného prvku (tzv. hambalku alebo kleštin) a podpůrného prvku (sloupek, pilíř, vzpěra). Plné väzby striedajú tri až štyri prázdne väzby. Jalová vazba zahrnuje jen nesené části krovu - krokve. V klasických väznicových krovoch sú väzné trámy uložené horizontálne a spájajú protiľahlé múry, čím vytvárajú pevnú základňu pre celú strešnú konštrukciu. V niektorých konštrukčných systémoch, napríklad v hambálkovom krove, môžu väzné trámy (hambálky) plniť aj funkciu spevnenia krokiev a zabránenia ich rozťahovaniu.
Rôzne Typy Krovových Sústav
Existuje několik typů konstrukcí krovu. Který zvolit rozhodne především to, o jakou stavbu se jedná a jak plánujeme využívat podkroví, respektive půdní prostor.
Väznicový Krov

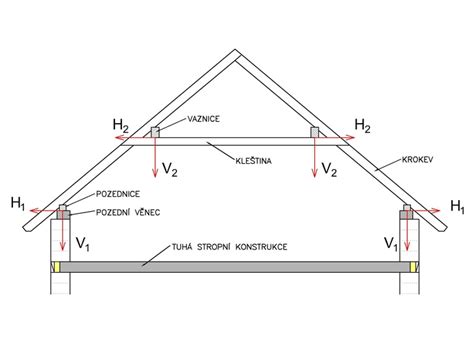

Väznicový krov je vhodný na komplikované pôdorysy striech. Základným nosným prvkom väznicových sústav je vodorovne uložený hranol - väznica. Pri použití viacerých väzníc môžu vzniknúť strešné konštrukcie na veľké rozpätia. Ak je väznica uložená na obvodovú nosnú stenu, nazýva sa pomúrnica. Plocha pomúrnice, ktorá leží na murive, musí byť impregnovaná. Na väznice sa v smere najväčšieho spádu strechy kladú krokvy. Krokvy, ktoré podopierajú latovanie, sú vzdialené od seba 0,9 až 1,2 m. Kladú sa kolmo na odkvap a sú osadené na väzniciach. Väznica je podopretá stĺpmi vzdialenými 3 až 4,5 m, t. j. pod každou treťou až štvrtou krokvou. Stĺpiky bývajú väčšinou štvorcového prierezu a do väzníc, väzných trámov sa čapujú alebo zapúšťajú. Sústava krokví so stĺpmi, väznicami a s väzným trámom sa nazýva plná väzba. Väznice pri tomto type podopierajú zvislé stĺpy ukotvené vo väzných trámoch. Podľa rozponu a sklonu strechy sa mení počet a rozloženie väzníc tak, aby sa rešpektovali optimálne vzdialenosti podopretia krokiev, ktoré by nemali presiahnuť 4,5 m medzi väznicami a 2,5 m medzi väznicou a vrcholom. Klieštiny a vzpery v plných väzbách stužujú krov v priečnom smere. Pásiky bývajú 1,1 až 1,4 m dlhé a sú začapované do stĺpov a väzníc. Prerušenie krokvy v mieste komínového otvoru, strešného okna alebo vikierov sa realizuje pomocou výmen. Podopretie väzníc šikmými stĺpmi umožňuje znížiť namáhanie väzného trámu na ohyb, pretože pri kotvení stĺpu bližšie k podpore sa vytvára menší ohybový moment. Niekedy dispozícia podlažia s veľkým rozponom neumožňuje, aby sa dlhý väzný trám vhodne podoprel. V takom prípade sa dá použiť konštrukcia vešadla. Podľa počtu väzníc delíme vešadlá na jednoduché, dvojité alebo trojité. Špeciálnym prípadom stojatej stolice je krov stanovej strechy. Väznica prebieha po obvode do štvorca a v rohoch je uložená na stĺpy.
Hambálkový Krov
Na lepšie využitie podkrovných priestorov majú manzardové krovy lomené strešné plochy. Tieto sústavy krovov sa používajú na zastrešenie šikmých striech, najmä menších stavieb, rodinných domov a rekreačných objektov. Na rozdiel od väznicovej sústavy je pri hambálkovej sústave každá väzba väzbou plnou. Väzby sú vzdialené 0,9 až 1,2 m. Hambálkový krov pozostáva z krokiev pridaním vodorovného hambálka, ktorý horizontálne spája dve oproti sebe stojace krokvy. Pri symetrickom zaťažení pôsobí na krokvy ako vodorovná stredná podpera. Spoj hambálkov s krokvami by nemal oslabiť prierez krokvy, pretože krokvy sú na tomto mieste namáhané ohybovým momentom. Vhodným riešením je vytvorenie hambálkov v podobe klieštin. V hambálkovej sústave je dôležité zachytenie horizontálnych síl v mieste osedlania krokvy na stenu, a to buď prostredníctvom kovových kotiev, alebo úplnej sústavy so stropnicou prostredníctvom spoľahlivého tesárskeho spoja (napríklad šikmé zapustenie).
Ďalšie Krovové Sústavy
Vlašská sústava vďačí za svoje meno Taliansku, kde sa tento typ krovu v hojnom počte používal. Základom sú plné väzby, spravidla vešadlá, vzdialené od seba 4 až 5 m, na ktoré sa kladú rovnobežne so žľabom hranoly asi 120 × 160 mm, tzv. väzničky. Rozstup medzi väzničkami je 0,9 až 1,2 m.
Konštrukcia pílových striech zabezpečuje dobré osvetlenie a odvetranie vnútorných priestorov; pílové strechy sa preto v minulosti s obľubou používali na zastrešenie priemyselných budov. Každá väzba je plná, podopretá stĺpom v mieste styku strešných rovín. Vzdialenosť väzieb je 4 až 5 m.
Sústava sa menuje po autorovi, ktorému sa v konštrukcii krovu podarilo vylúčiť väzné trámy. Ardantova sústava umožňuje zastrešenie veľkých rozponov do 20 a viac metrov. V sústave sa využíva princíp vzpery a vešadla. Šikmé vzpery sa kotvia do stĺpov umiestnených v obvodovej stene.
K zastrešeniu veží sa používajú krovy odvodené z väznicovej sústavy. Charakterizuje ju tvar strechy s veľkým pomerom výšky ku šírke, zostrojený na pomerne malom pôdoryse. Keďže vnútorný priestor má byť priechodný, vyžaduje dôkladné priestorové stuženie vzhľadom na veľké zaťaženie vetrom. Zavetriť sa musia všetky strešné roviny.
výroba nadrozmerného väzníka
Na jednopatrové domy, bungalovy a haly, kde se nepočítá s využitím podkrovních prostor, se používají vazníkové konstrukce. Väzníkovú sústavu tvoria väzníky priečne uložené vo vzdialenostiach 0,9 až 1,2 m. Pre zastrešenie väzníkmi je dôležité zabezpečenie priestorovej tuhosti v pozdĺžnom smere a v rovine strechy. Prvky krovuU krovu s vazníky je jeden z hlavních prvků vazný rám neboli vazník, který je hlavním nosníkem krovu a na kterém spočívají všechny ostatní části krovu.
Rámová sústava vzniká doplnením väzníkov o stojky, ktoré sa kotvia do základu a tvoria zároveň oporu pre obvodové steny. Vzdialenosť rámu je najčastejšie 4 m. Pochádzajú z Francúzska, z dielne tesárskeho majstra de l’Orme.
Skružový oblúk môže byť polkruhový, úsečkový (segmentový), eliptický, parabolický alebo vlnite prehnutý. Priebežne sa zabezpečujú oceľovými objímkami. Skruž sa pomocou stĺpov, klieštin a vzperiek dopĺňa o horný pás v tvare strechy. Vzdialenosť väzieb je 3 až 4 m. Najstaršou sústavou tohto typu je lamelová klenba, v ktorej je jediným nosným a stužujúcim prvkom súčasne veľká lamela prirezaná do požadovaného tvaru. Takto sa vytvorí jednoduchý spoj a kosoštvorcová sieť. V mieste spoja sú súčastne tri lamely.
V súčasnosti sa hojne využívajú krokevní krovy, ktoré nemajú jalové vazby. Konstrukce je tedy jednodušší, nepoužívá se zde hambalek ani vazný trám, takže můžeme maximálně využít půdní prostor (podkroví), aniž bychom museli řešit omezení mnoha svislými prvky. Důležité je však především hledisko statiky - nepřekročit rozpětí krovu větší než 10 metrů! Samozřejmě správně nadimenzovaný krov umožňuje i vyšší rozpětí, ale musí být přizpůsobeny parametry jeho jednotlivých částí.
Rekonštrukcia Väzného Trámu: Kedy a Ako?
V priebehu rokov sa však aj tá najkvalitnejšia strešná konštrukcia môže poškodiť vplyvom času, vlhkosti, škodcov či preťaženia. V takýchto prípadoch je nevyhnutná rekonštrukcia, ktorá sa môže dotknúť aj takého kľúčového prvku, akým je väzný trám. Rozhodnutie o rekonštrukcii či výmene väzného trámu by malo byť založené na dôkladnom posúdení jeho aktuálneho stavu. V starších objektoch sa len málokedy stretneme s učebnicovým príkladom konštrukčnej sústavy krovu.
Najčastejšie Príčiny Poškodenia Väzného Trámu
| Príčina | Popis |
|---|---|
| Vlhkosť a hniloba | Dlhodobé pôsobenie vlhkosti, najmä v dôsledku zatekania do strechy alebo nedostatočného vetrania, môže spôsobiť hnilobu dreva. Postihnuté drevo stráca svoju pevnosť a štrukturálnu integritu. |
| Drevokazný hmyz | Červotoče, fuzáče a iné druhy drevokazného hmyzu napádajú drevené konštrukcie a postupne ich narúšajú. Ich prítomnosť sa často prejavuje drobnými dierkami a pilinami. |
| Mechanické poškodenie | Preťaženie strechy (napríklad nadmernou vrstvou snehu, ťažkou krytinou alebo dodatočnými prvkami), alebo nesprávna realizácia či dodatočné zásahy môžu viesť k deformácii, prasknutiu alebo zlomeniu trámu. |
| Starnutie materiálu | Aj bez zjavných príčin sa drevo časom prirodzene opotrebuje, jeho pevnosť sa môže znížiť a môže sa stať náchylnejším na poškodenie. |
| Nevhodná konštrukčná úprava | V niektorých prípadoch môže byť väzný trám pôvodne navrhnutý alebo realizovaný tak, že nevyhovuje súčasným normám alebo očakávanému zaťaženiu, prípadne obmedzuje možnosti využitia podkrovného priestoru. |
Poškodenie väzného trámu sa môže prejaviť rôznymi spôsobmi, ako sú viditeľné praskliny, deformácie (priehyb, skrútenie), zmäknutie dreva, výskyt drevokazného hmyzu, alebo dokonca viditeľný pokles celej strešnej konštrukcie.
Možnosti Rekonštrukcie a Výmeny Väzného Trámu
V závislosti od rozsahu a typu poškodenia existuje niekoľko prístupov k riešeniu problémov s väzným trámom.
1. Lokálna oprava a spevnenie
Ak je poškodenie väzného trámu len lokálne a nezávažné, je často možné pristúpiť k jeho oprave bez nutnosti kompletnej výmeny. Medzi bežné metódy patria:
- Príložkovanie: K poškodenému trámu sa z oboch strán pripevnia drevené alebo oceľové príložky, ktoré zväčšia jeho prierez a tým aj nosnosť. Tieto príložky sa k pôvodnému trámu pripevňujú pomocou tesárskych spojov, skrutiek alebo svorníkov.
- Protézovanie: Pri tejto metóde sa poškodená časť drevnej hmoty nahradí novou časťou - protézou. Poškodená hmota sa odstráni a na jej miesto sa vloží nový kus dreva, ktorý je s pôvodnou časťou spojen špeciálnymi tesárskymi spojmi. Protéza sa zvyčajne tvarovo zhoduje s odstránenou časťou, aby sa zachoval pôvodný prierez a typológia spojov.
- Podloženie a podoprenie: Dočasné alebo trvalé podpery (stojky, hranoly) môžu byť umiestnené pod trám, aby sa znížilo jeho zaťaženie alebo sa stabilizovala celá konštrukcia.
- Zosilnenie oceľovými prvkami: V niektorých prípadoch sa poškodené drevené prvky spevňujú vložením oceľových nosníkov alebo konzol, ktoré sú ukotvené do steny.
Pri pamiatkovo chránených objektoch alebo historicky cenných stavbách sa často preferuje zachovanie čo najväčšieho množstva pôvodných konštrukčných prvkov. V takýchto prípadoch sú metódy ako protézovanie s použitím drevených protéz alebo dokonca polymérbetónu v kombinácii s výstužnými prútmi, ktoré obnovia pôvodnú pevnosť a tuhosť prvku, obzvlášť relevantné. protézy na krovu.
2. Nahradenie väzného trámu oceľovou konštrukciou
V moderných rekonštrukciách, najmä pri snahách o zväčšenie obytného priestoru v podkroví, sa často stretávame s nahradením pôvodných drevených väzných trámov oceľovými konštrukciami. Tento prístup prináša niekoľko výhod:
- Zvýšenie priechodnej výšky: Oceľové nosníky umožňujú odstránenie pôvodných väzných trámov, ktoré by inak znižovali svetlú výšku podkrovia a obmedzovali jeho využitie. Nosníky sú potom uložené v strope posledného podlažia a prenášajú zaťaženie priamo do nosných stien.
- Flexibilita dispozície: Odstránenie drevených nosných prvkov umožňuje vytvoriť voľnejší a flexibilnejší priestor podkrovia, ktorý sa dá lepšie prispôsobiť požiadavkám na bývanie.
- Vysoká únosnosť: Oceľové konštrukcie majú vysokú únosnosť a odolnosť voči rôznym typom zaťaženia, čo je dôležité pri zvažovaní dodatočného zaťaženia podkrovného priestoru.
V závislosti od konkrétneho riešenia môžu byť oceľové nosníky tvaru U alebo I, ktoré sa ukotvia do stropnej konštrukcie alebo priamo do muriva. V niektorých prípadoch sa môžu použiť aj oceľové rámy, ktoré obopínajú pôvodné drevené prvky a umožnia ich následné odstránenie. Pri takýchto zásahoch je nevyhnutná úzka spolupráca s projektantom a statikom.
3. Kompletná výmena krovu
V prípade rozsiahleho poškodenia, keď už nie je možné opraviť alebo spevniť pôvodný krov, je nevyhnutná jeho kompletná výmena. To platí aj v prípade, ak sa majiteľ rozhodne pre zásadnú prestavbu podkrovia s cieľom jeho zobytnenia a pôvodná konštrukcia to neumožňuje. Pri výmene krovu sa často používajú pôvodné pracovné postupy a materiály, aby sa zachovala historická hodnota stavby. Nový krov je navrhnutý tak, aby spĺňal súčasné normy zaťaženia a zároveň umožňoval efektívne využitie podkrovného priestoru.
Dôležitosť Odbornej Obhliadky a Realizácie
Pri akýchkoľvek prácach na strešnej konštrukcii, a obzvlášť pri rekonštrukcii či výmene väzného trámu, je kľúčové obrátiť sa na odborníkov. Skúsený tesár alebo strechár dokáže pri obhliadke posúdiť fyzickú kondíciu krovu, skontrolovať spoje, identifikovať prípadné poškodenia drevokazným hmyzom alebo hubami a zhodnotiť celkový stav reziva. Odborník tiež dokáže posúdiť, či sú potrebné len drobné úpravy, spevnenie konštrukcie, alebo či je nevyhnutná výmena celého väzného trámu či dokonca celého krovu. Zlý návrh konštrukcie, nesprávna realizácia, neodborné zásahy alebo použitie nekvalitného materiálu môžu viesť k priehybu strešnej konštrukcie, jej rozchádzaniu alebo vychýleniu, čo v konečnom dôsledku môže ohroziť celú stavbu.
Moderné Technológie a Materiály pri Rekonštrukcii
V súčasnosti sa pri rekonštrukcii krovov a výmene väzných trámov využívajú aj moderné technológie a materiály.
- Impregnačné nátery: Pre predĺženie životnosti nových krovov sa masívne používajú impregnačné nátery reziva, ktoré chránia drevo proti drevokaznému hmyzu, plesniam, hubám a hnilobe. Aj keď niektorí uprednostňujú konštrukčnú ochranu dreva pred chémiou, moderné prípravky sú čoraz účinnejšie a ekologickejšie.
- Drevné priehradové väzníky: Tieto konštrukcie, spájané styčníkovými platničkami, umožňujú preklenúť veľké rozpony a ponúkajú široké možnosti tvarového riešenia. Sú vyrábané prefabrikáciou, čo zaručuje presnosť a rýchlosť montáže.
- Oceľové konštrukcie: Ako už bolo spomenuté, oceľové nosníky a rámy sa čoraz častejšie používajú na nahradenie drevených prvkov, najmä pri prestavbách podkroví.
- Mikrovlnný ohrev: V prípade napadnutia drevokaznými hubami, ako je drevomorka slzivá, sa ako jedna z metód sanácie používa hĺbkové zahriatie postihnutých konštrukcií na teplotu, pri ktorej huba odumiera.
Zodpovedný Prístup k Dreveným Materiálom
Drevo je cenná obnoviteľná surovina, ktorej rast trvá desiatky rokov. Preto je dôležité pristupovať k jeho využitiu zodpovedne. Ak sa už rozhodneme pre výmenu dreveného prvku, mali by sme zvážiť jeho opätovné využitie alebo recykláciu. Dobre opravený alebo zrekonštruovaný krov môže slúžiť svojmu účelu mnoho desaťročí, čím prispieva k udržateľnosti a dlhovekosti stavby.
Pri akýchkoľvek prácach na vašej streche, či už ide o drobnú opravu, rekonštrukciu väzného trámu, alebo celkovú výmenu krovu, vždy zverte realizáciu do rúk overených odborníkov.
