Biela vaňa je v súčasnej dobe často vyhľadávanou alternatívou riešenia hydroizolačných systémov pre technológiu zakládania stavby. Jedná sa o vodonepriepustnú betónovú konštrukciu, u ktorej železobetónová konštrukcia preberá popri statickej funkcii nosnej konštrukcie aj funkciu hydroizolačnú, tzv. proti presakujúcej vode. Je vhodným riešením nielen u podzemných častí bytových a administratívnych komplexov, ale aj u podsklepených rodinných domov.
Tento spôsob zakladania je založený na skutočnosti, že betón je za určitých okolností vodonepriepustný. Biela vaňa pozostáva z dvoch základných častí - základovej dosky a steny, ktoré sú zhotovené na základe triedy využitia a triedy namáhania. V súčasnosti sa podzemné podlažia budov využívajú najmä na parkovanie a v týchto priestoroch treba zabrániť prenikaniu tlakovej podzemnej vody a vlhkosti cez steny a základovú dosku.
Základné princípy a výhody technológie
Vodotesnú funkciu na seba preberá samotná betónová konštrukcia, čo sa spája s finančnými úsporami aj časovými úsporami. Biela vaňa je železobetónový podzemný priestor obytných a priemyselných stavieb, kde má betón popri nosnej funkcii aj úlohu tesnenia proti podzemnej vode a zemnej vlhkosti. Hlavné výhody tohto riešenia zahŕňajú:
- Absencia plošnej hydroizolácie: Nevyžadujú plošnú hydroizolačnú vrstvu na báze asfaltov alebo PVC.
- Odolnosť voči tlakovej vode: Vodostavebný betón zabráni vniknutiu vody do konštrukcie.
- Rýchlosť realizácie: Pevnosť a rýchlosť realizácie takejto konštrukcie hovorí za všetko.
- Jednoduchá lokalizácia porúch: Oproti konštrukciám s povlakovou izoláciou sú miesta porúch veľmi dobre lokalizovateľné.
Materiálové požiadavky a betón PERMACRETE
Základom funkcie bielej vane je nielen správne navrhnutý betón, ale i správne navrhnutá konštrukcia a technologicky správne provedení. Pre tieto účely bol vyvinutý PERMACRETE®, čo je špeciálne navrhnutý betón pre výstavbu vodonepriepustných konštrukcií. Splňuje nielen prísne požiadavky na priesak hmotou, ale svojím zložením pomáha tiež obmedziť množstvo a šírku trhlín v konštrukcii od objemových zmien.
Nasledujúca tabuľka uvádza kľúčové parametre betónu určeného pre vodonepriepustné konštrukcie:
| Parameter | Hodnota / Charakteristika |
|---|---|
| Pevnostné triedy | C25/30 až C40/50 |
| Konzistencia směsi | S4 až SF1 (tekutejšia, ľahko zhutniteľná) |
| Maximálny priesak tlakovou vodou | Garantovaná úroveň 35 mm |
| Typ cementu | S nízkym vývinom hydratačného tepla (LH) |
| Odporúčaná hrúbka konštrukcie | Minimálne 300 mm (podľa TP ČBS 02) |
Betóny PERMACRETE sú navrhované v tekutejšej konzistencii, čo zaistí dobré probetonování konstrukce a správnou fixaci těsnicích prvků ve spárách. Beton se díky vyšší tekutosti lépe rozteče po bednění a vyplní všechny záhyby konstrukce do všech detailů.
Suchý betón - Návod na použitie
Statický návrh a kontrola trhlín

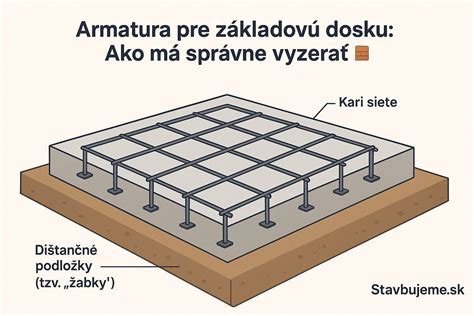

Konštrukciu je nutné z hľadiska vzniku trhlín vystužiť, a to s ohľadom na vynútené namáhania (hydratačné teplo, zmrašťovanie) aj na vonkajšie zaťaženie. Množstvom a rozmiestnením výstuže sa dá kontrolovať rozvoj trhlín tak, aby vznikol väčší počet trhlín s malou šírkou. Účinkom samoutesnenia trhlín sa natoľko obmedzí priesak vody, aby betón spĺňal požiadavky na vodonepriepustnú konštrukciu.
Pre zvýšenie pevnosti v tahu za ohybu lze použít typ PERMACRETE D s obsahem rozptýlené výztuže v podobě ocelových drátků. Díky rozptýlené výztuži dochází k výraznému zmenšení šířky trhliny (až o 50 %) a omezení průtoku vody skrz trhlinu (až o 95 %).
Technologické detaily a tesnenie škár
Najnáročnejším a najdôležitejším detailom je napojenie steny k základovej doske. Realizácia sa robí vo viacerých fázach: najprv sa urobí základová doska a následne na ňu sa debnia steny. Tento spoj je potrebné ošetriť bitúmenovým plechom, ktorý sa pripevní o výstuž základovej dosky strmeňmi. Tento plech slúži na to, aby dokázal odolať vodnému stĺpcu podzemnej vody práve v spoji základovej dosky a steny.
Dôležité prvky pre zaistenie tesnosti:
- Těsnicí profily: Spáry je nutné opatřit vhodnými těsnicími profily (PVC pásy, těsnicí plechy).
- Expanzné profily: Bentonitové alebo z hydrofilných polymérov, ktoré pri styku s vodou aktívne pracovnú škáru dotesňujú.
- Prestupové manžety: Pre prechody kanalizácie a vody sú veľmi funkčné prestupové manžety, ktoré zabezpečia 100 % utesnenie prestupu.
Ošetrovanie betónu po betonáži
Povrch hotových vodonenepriepustných konštrukcií je nutné, ako u bežného betónu, začať ošetrovať neprodleně po uložení betonu. Mladý betón treba ošetrovaním chrániť pred nadmerným vysúšaním, extrémnymi teplotami a prudkými zmenami teploty. Všeobecne platí, že čím déle je beton ošetřován, tím lépe, najmenej však 7 dní. Doporučená doba odbednění konstrukcí bílých van je minimálně 36 hodin.
Predpokladom realizácie kvalitnej vodonepriepustnej konštrukcie je úzka spolupráca všetkých zúčastnených strán na realizácii projektu - teda zadávateľa, projektanta, výrobcu betónu a realizačnej firmy. Návrh bielej vane je súčasťou projektu stavby a riešenie podrobností nie je možné ponechať na náhodu alebo improvizáciu na stavbe.
