Uzatváracie ventily pre vykurovacie systémy: Použitie a dôležité informácie

Uzatváracie ventily sú kľúčovými komponentmi vo vykurovacích systémoch, ktoré umožňujú riadiť a regulovať tok vykurovacieho média. Ich primárnou funkciou je zabezpečiť pozvoľné uzatváranie alebo presnú reguláciu prietoku média, čím sa optimalizuje prevádzka celého systému. Kúrenie je neoddeliteľnou súčasťou moderného bývania a efektívne riadenie vykurovacieho systému je kľúčové pre dosiahnutie tepelnej pohody a úspory energie. Uzatvárací ventil umožňuje reguláciu a prerušenie prietoku vykurovacieho média.

Materiály a základné vlastnosti uzatváracích ventilov

Vysoko kvalitné uzatváracie ventily sú dostupné v rôznom technickom prevedení. Tieto ventily sú často vyrobené z mosadze, ktorá zaisťuje ich dlhú životnosť a spoľahlivosť v náročných podmienkach vykurovacích sústav. Mosadz je obľúbená pre svoju odolnosť voči korózii a schopnosť odolávať vysokým teplotám a tlakom.

Typy uzatváracích ventilov

Na trhu existuje široká škála uzatváracích ventilov, ktoré sú navrhnuté pre rôzne aplikácie a typy vykurovacích systémov. Uzatváracie ventily sa líšia konštrukciou, materiálom a spôsobom ovládania. Medzi bežné typy patria:

• PPR Uzatvárací ventil PN20: Tieto ventily sú vhodné pre systémy, kde sa používa polypropylénové potrubie (PPR) a sú dimenzované na tlak PN20.
• Mosadzný uzatvárací ventil s vretienkovým ovládaním a vnútornými závitmi: Klasický a spoľahlivý typ, ktorý sa často používa v rôznych častiach vykurovacieho systému.
• Mosadzný uzatvárací ventil 1/2" s vretienkovým ovládaním a s nástavcom na hadicu: Špecifický variant mosadzného ventilu určený pre pripojenie hadice, napríklad pri údržbe alebo dopĺňaní systému.
• Guľové ventily a uzávery: Sú často používané ako rýchle a efektívne uzatváracie prvky v systémoch. Medzi ne patria aj guľové ventily mosadzné.
• Klinové ventily: Používajú klinovitý uzatvárací prvok, ktorý sa zasúva do sedla ventilu, čím prerušuje prietok. Sú vhodné pre systémy s vyšším tlakom a teplotou.
• Škrtiace ventily: Regulujú prietok média pomocou otočnej klapky. Sú vhodné pre systémy, kde je potrebné plynulé nastavenie prietoku.
• Termostatické ventily: Automaticky regulujú prietok vykurovacieho média v závislosti od nastavenej teploty v miestnosti. Sú kľúčové pre efektívne riadenie teploty a úsporu energie.
• Radiátorové ventily: Špeciálne navrhnuté ventily pre reguláciu prietoku vykurovacej vody do radiátorov, často s možnosťou termostatickej regulácie.
• Servopohony a ventily: Tieto ventily sú vybavené servopohonmi, ktoré umožňujú automatickú a presnú reguláciu prietoku na základe signálov z riadiacich systémov.

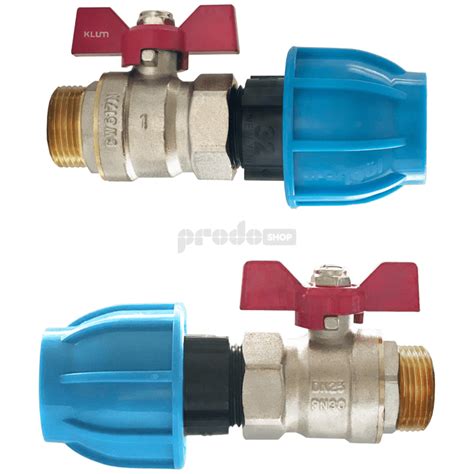

Guľové ventily

Guľový ventil je typ uzatváracieho ventilu, ktorý obsahuje guľu s otvorom ako uzatvárací prvok. Táto guľa je mimoriadne presne osadená a tesne uzatvára, preto je tento typ vynikajúci pre prostredia s vysokým tlakom. Práve pre plyny, oleje a ďalšie médiá sú guľové kohúty vďaka svojej nízkej potrebe údržby spoľahlivé a bezpečné. Používajú sa najmä v potrubiach na úplné zastavenie prietoku iba 90° pohybom. Najmä v priemyselných potrubných kanáloch s priemerom viac ako 150 milimetrov sa často používajú mosadzné uzatváracie kohúty.

Ako funguje guľový kohút?

V tele ventilu sa nachádza guľa s priechodným otvorom. Táto guľa je spojená otočnou osou s ovládacou pákou, pomocou ktorej sa guľa podľa potreby otáča. Takto sa buď uzavrie alebo otvorí priechod pre tekuté médium otočením gule o 90°. Treba dbať na to, aby sa kohút nezatváral príliš rýchlo, pretože inak môže dôjsť, v závislosti od kvapaliny alebo prietokového média, k tlakovým rázom v pripojených potrubiach. To podporuje predčasné opotrebovanie gule. Dôležité je tiež, aby sa kohút pravidelne používal, aby fungoval bezchybne a bez veľkého úsilia. Pri zriedkavom používaní môžu usadeniny alebo adhézne efekty spôsobiť, že sa guľa dá otáčať len s veľkým úsilím a v najhoršom prípade sa páka zlomí.

Ako funguje guľový kohút s vypúšťaním?

Guľový kohút z mosadze s rukoväťou má v otvorenom stave plný priechod. S rukoväťou otočnou o 90° sú možné užívateľsky prívetivé nastavenia. Okrem toho sa potrubie môže vypustiť cez vypúšťaciu skrutku na guľovom kohúte.

Konštrukcia uzatváracích kohútov s guľou

Bez ohľadu na to, či je vybratý guľový kohút s pákovou rukoväťou, krídlový alebo 3-cestný kohút, telo, ako aj závity sú vždy vyrobené z poniklovanej mosadze, samotná guľa z tvrdo chrómovanej mosadze. Guľové tesnenia sú trvanlivé a spoľahlivé tesnenia z PTFE. Pri teplotách medzi -20 °C a +120 °C naše uzatváracie kohúty fungujú spoľahlivo. Ak má vŕtanie gule rovnaký vnútorný priemer ako pripojené rúry, hovoríme o plnom priechode. Pri zmenšenom priechode je otvor menší ako priemer rúry.

Oblasti použitia guľových ventilov

• Kúrenie: Guľové ventily sa používajú v systémoch vykurovania tam, kde je potrebný uzatvárací ventil a zároveň sa nevyžaduje regulácia prietoku. Guľové kohúty pre pripojenie na strane kúrenia majú červenú páku.
• Pitná voda: Používajú sa aj v systémoch pitnej vody, pričom kohúty pre pitnú vodu majú zelenú páku. Pre inštaláciu pitnej vody sú povinné guľové kohúty s certifikátom DVGW (Nemecký združenie plynárenstva a vodárenstva). DVGW zabezpečuje dodržiavanie bezchybného a bezpečného zásobovania vodou a kontroluje všetky materiály používané na inštaláciu pitnej vody, aby sa vylúčili škodlivé látky.

Čo treba zvážiť pri kúpe guľového kohúta?

• Pre akú oblasť sa bude guľový kohút používať (kúrenie, pitná voda).
• Pre pitnú vodu by mal mať guľový kohút certifikát DVGW.
• Dávajte pozor na farbu páky (červená pre kúrenie, zelená pre pitnú vodu).
• Či je guľový kohút samotný tesniaci alebo nie.

Funkcia a integrácia v systémoch

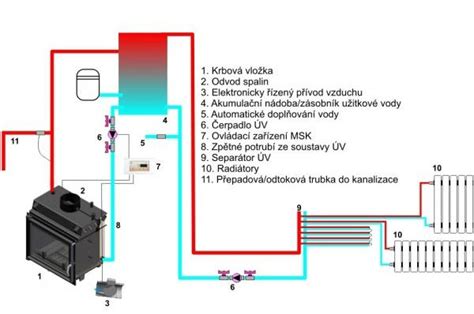

Uzatváracie ventily, spolu s ďalšími armatúrami ako sú filtre a klapky, tvoria neoddeliteľnú súčasť komplexných vykurovacích inštalácií. Ich správny výber a inštalácia zabezpečujú efektívnu prevádzku a ľahkú údržbu. V profesionálnych inštaláciách kúrenia sa často stretávame s rôznymi typmi armatúr, ventilov a šróbení. Uzatvárací ventil sa inštaluje na potrubie živej vody.

Regulácia a zmiešavacie zostavy

Mimoriadne dôležitú úlohu zohrávajú ventily pri regulácii teploty, najmä v systémoch podlahového vykurovania. Stále častejšie sa pri inštaláciách podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Otázka „Aká zmiešavacia zostava pre podlahové vykurovanie je tá správna?“ poukazuje na dôležitosť správneho výberu, ktorý by mal zohľadňovať typ nízkoteplotného zdroja.

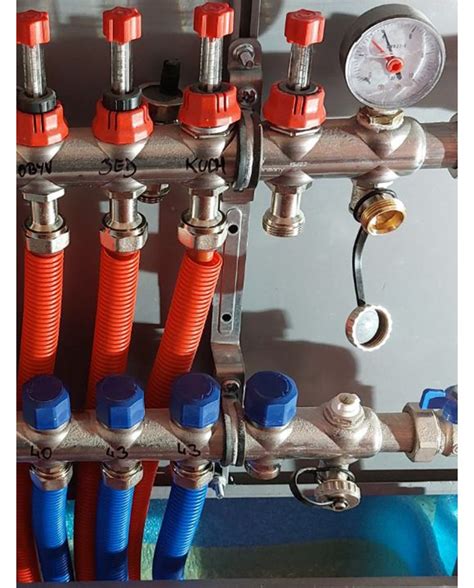

Podlahové vykurovanie

Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %. Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šíri do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky. Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom. Uzatváracie ventily zohrávajú dôležitú úlohu pri regulácii prietoku vykurovacej vody v jednotlivých okruhoch podlahového vykurovania.

Viacvrstvové potrubia

Pre podlahové vykurovanie sa často používajú viacvrstvové trubky, ako napríklad ALPEX, s hliníkovou vrstvou. Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.

Odvzdušňovacie ventily pre radiátory

Odzdušňovacie ventily pre radiátory sú dostupné v manuálnej alebo automatickej verzii. Zavzdušnené radiátory sú nežiaduci jav, ktorý môže spôsobiť veľa problémov, najmä počas vykurovacej sezóny. Zavzdušnený radiátor sa prejavuje niekoľkými charakteristickými príznakmi, ako sú:

• nerovnomerné ohrievanie
• hlučná prevádzka systému
• charakteristické „bublanie“ vo vnútri radiátora
• pomalé zohrievanie

Uvedené javy môžu byť zdrojom vážnejších problémov spojených s fungovaním vykurovacieho systému.

Typy odvzdušňovacích ventilov

Manuálne odvzdušňovacie ventily

Ako už názov napovedá, manuálne odvzdušňovacie ventily vyžadujú zásah človeka. Na odstránenie vzduchu je potrebné otočiť gombík odvzdušňovacieho ventilu a nechať ho v otvorenej polohe, kým sa neobjaví voda.

Automatické plavákové odvzdušňovacie ventily

Automatické odvzdušňovacie ventily pracujú bez obsluhy, pričom priebežne odstraňujú vzduch, ktorý sa v systéme objaví. Princíp fungovania automatických odvzdušňovacích ventilov vybavených plavákom spočíva v tom, že nahromadený vzduch v odvzdušňovacom ventile spôsobí klesanie plaváka, ktorý otvorí výpusť a tým odstráni vzduch von. Následne sa plavák vráti do pôvodnej polohy a ventil uzavrie. Najlepším príkladom takého zariadenia v ponuke spoločnosti Caleffi je odvzdušňovací ventil AERCAL séria 507.

Radiátorové hygroskopické odvzdušňovacie ventily

Radiátorové hygroskopické odvzdušňovacie ventily fungujú trochu inak ako plavákové ventily. Takýto ventil obsahuje hygroskopické disky, ktoré sú trvalo nasiaknuté vodou. Až keď sa na vrchu radiátora nahromadí vzduch, disky začnú vysychať. Kľúčovým prvkom tohto typu ventilu je hygroskopická vložka, ktorá reaguje na úroveň vlhkosti zmenou svojho objemu.

Ako funguje automatický hygroskopický odvzdušňovací ventil?

Počas normálnej prevádzky systému sú disky nasiaknuté vodou, čím zväčšia svoj objem o 50 % a uzatvoria výpusť vody. Keď sa v radiátore nahromadí vzduch, disky vyschnú, zmenšia svoj objem a otvoria výpusť vzduchu. Vďaka tejto vlastnosti môže ventil automaticky odstraňovať vzduch z vykurovacieho systému bez potreby manuálnej obsluhy. Dôležitým faktom je, že časť, v ktorej sa nachádzajú hygroskopické disky, je vymeniteľná. Výmenu je možné vykonať bez vypúšťania radiátora, pretože ventil obsahuje uzatvárací ventil. Odporúča sa vymeniť tento prvok raz za tri roky. V ponuke spoločnosti Caleffi je takýmto ventilom zariadenie zo série 5080.

Výber odvzdušňovacích ventilov podľa typu radiátora

Radiátorové odvzdušňovacie ventily vyberáme podľa typu radiátora.

• Pre radiátory staršieho typu, ako sú napríklad rebrové, liatinové alebo hliníkové, sú najvhodnejšie plavákové ventily, napríklad AERCAL séria 507. Tento ventil sa montuje iba vo vertikálnej polohe.
• Pre panelové a oceľové radiátory sú vhodné hygroskopické odvzdušňovacie ventily zo série 5080. Tieto ventily je možné montovať vo vertikálnej aj horizontálnej polohe.

Pre lepšie pochopenie výberu odvzdušňovacích ventilov si pozrite nasledujúcu tabuľku:

Technické parametre a normy

Pri výbere uzatváracieho ventilu je potrebné zohľadniť niekoľko technických parametrov a noriem:

• Maximálny tlak: Ventil musí byť dimenzovaný na maximálny tlak v systéme. Bežné ventily pre domáce použitie majú maximálny tlak 16 bar.
• Príruby: Ak sa ventil pripája pomocou prírub, musia zodpovedať norme STN EN 1092-1.
• Teplotný rozsah: Ventil musí byť vhodný pre teplotný rozsah vykurovacieho média. Pre dosiahnutie požadovanej teploty v priestore sa používa vykurovacia voda s teplotou nižšou ako v klasických radiátorových systémoch.

Inštalácia a údržba

Inštaláciu uzatváracích ventilov by mali vykonávať kvalifikovaní odborníci. Je dôležité dodržiavať pokyny výrobcu a používať vhodné náradie a materiály. Pravidelná údržba, ako je kontrola tesnosti a premazávanie pohyblivých častí, predlžuje životnosť ventilov a zabezpečuje ich spoľahlivú funkciu.

Vplyv na energetickú efektívnosť

Správny výber a inštalácia uzatváracích ventilov má významný vplyv na energetickú efektívnosť vykurovacieho systému. Termostatické ventily umožňujú individuálne nastavenie teploty v každej miestnosti, čím sa znižuje spotreba energie. Kombinácia podlahového vykurovania s nízkoteplotnými zdrojmi, ako sú tepelné čerpadlá, a využitie princípu prenosu tepla sálaním, môže priniesť ďalšie úspory energie v rozsahu 10 % až 13 %.

Školenia a certifikácia

Pre správnu inštaláciu a údržbu vykurovacích systémov, vrátane uzatváracích ventilov, je dôležité absolvovať odborné školenia. Odborné školenia sú nami, ako dodávateľom viacvrstvového potrubia ALPEX odporúčané a realizované v školiacich strediskách v Podhořanoch pri Kralupách n. Vl. a v Jablonci n. N. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát. Lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať prostredníctvom našich obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.
