Centrálne vykurovanie s akumulačnou nádržou do radiátorov: Princíp a výhody

Kúrite doma kotlom na tuhé palivo a nebaví Vás neustále prikladanie? Chcete predĺžiť životnosť zdroja tepla? Strácate pri kúrení nadbytočnú tepelnú energiu? Akumulačná nádrž môže byť práve to, čo potrebujete na optimalizáciu vášho vykurovania. Tieto nádrže sú navrhnuté tak, aby uchovávali prebytočné teplo, ktoré potom môžete využiť v čase, keď je to najviac potrebné. To nie len znižuje vaše náklady na vykurovanie, ale zároveň prispieva k ochrane životného prostredia.

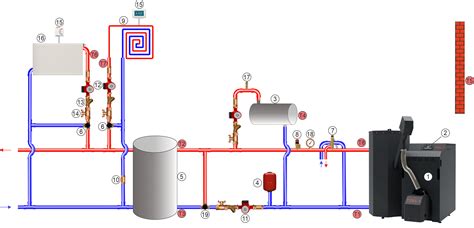

Čo je ústredné kúrenie a ako funguje?

Systém ústredného vykurovania je kolektívny vykurovací systém, ktorý súčasne vykuruje všetky radiátory v dome a vo väčšine prípadov zabezpečuje aj ohrev teplej vody v samostatnom okruhu. Ústredné kúrenie patrí medzi najrozšírenejšie spôsoby vykurovania budov - od rodinných domov až po veľké priemyselné areály. Jeho hlavnou úlohou je zabezpečiť rovnomerné a efektívne rozloženie tepla do všetkých miestností prostredníctvom centrálneho zdroja.

Základné princípy fungovania

Základom systému je zdroj tepla (kotol alebo tepelné čerpadlo), kde sa ohrieva teplonosné médium, najčastejšie voda. Teplo vznikajúce pri spaľovaní sa priamo odovzdáva do výmenníka tepla, prípadne sa v kondenzačných kotloch využíva aj teplo kondenzácie spalín. Moderné systémy využívajú obehové čerpadlá, ktoré zabezpečujú nútený obeh vody v potrubí. Voda prúdi do vykurovacích telies, kde odovzdá teplo do priestoru, a následne sa ochladená vracia späť do kotla na opätovný ohrev.

Hlavné komponenty ústredného kúrenia:

• Zdroj tepla: Srdce systému (plynový kotol, tepelné čerpadlo, kotol na tuhé palivo).
• Obehové čerpadlo: Zabezpečuje tlak a prietok vody v potrubiach.
• Rozvodné potrubie: Prenáša teplú vodu k radiátorom alebo podlahovému kúreniu.
• Vykurovacie telesá: Radiátory (konvekcia) alebo podlahové vykurovanie (sálanie).
• Expanzná nádoba: Kompenzuje zmeny objemu vody pri zahrievaní.
• Regulačné prvky: Termostatické ventily na radiátoroch a priestorové termostaty.

Uzavretý systém - moderný štandard

Uzavretý systém je moderným štandardom. Využíva tlakovú membránovú expanznú nádobu a voda v ňom neprichádza do kontaktu so vzduchom. Tým sa eliminuje riziko korózie a usadzovania vodného kameňa. Je nevyhnutný pre moderné zariadenia, ako sú tepelné čerpadlá a kondenzačné kotly, ktoré vyžadujú presnú automatickú reguláciu.

Problémy tradičného vykurovania kotlami na tuhé palivo bez akumulácie

Donedávna, kým nebolo obvyklé používanie akumulačných nádrží v prípade teplovodných kotlov na drevo a drevné brikety na ústredné kúrenie, prevažnú časť vykurovacej sezóny bývali kotly prevádzkované na výrazne nižší výkon, ako bol jeho menovitý výkon. Takáto prevádzka má za následok celý rad negatívnych javov, ako je zníženie účinnosti kúrenia, dechtovanie kotla, do ovzdušia vypúšťanie veľkého množstva škodlivých emisií, apod. Toto všetko vedie potom k zbytočnému zvýšeniu nákladov na kúrenie, k zhoršovaniu životného prostredia, pracnejšiemu čisteniu kotla, ako aj ku skracovaniu jeho životnosti.

Hlavný dôvod takého prevádzkovania kotla spočíva v tom, že pri správne naprojektovanom a nainštalovanom menovitom výkone kotla, v období, keď vonkajšia teplota je vyššia než zodpovedá tepelnej zóne, v ktorej sa vykurovaný objekt nachádza, aby nedochádzalo k prekurovaniu objektu, užívateľ zníži na regulátore alebo regulačnom ventile výstupnú vykurovaciu teplotu vody na kotle pod optimálnu hranicu. Vzhľadom na chemické zloženie paliva je optimálna prevádzková teplota vody v kotle na výstupe 75-85ºC, na vratnej teplota vody min. 60-65ºC a optimálna teplota horenia paliva je 1000-1200ºC.

Prevádzkovaním kotla pod týmito teplotami sa síce krátkodobo dosiahne požadovaný efekt zníženia prebytkového tepla a neprekurovania domácnosti, no zároveň dochádza ku všetkým negatívnym javom. Za týchto podmienok je v praxi veľmi častým javom, že kotol je prevádzkovaný v teplotnom režime na výstupe 50-60ºC a vratnej vode 30-40ºC, čo je veľmi neefektívne a životnému prostrediu značne škodlivé.

Keďže už nebolo potrebné dodávať do priestorov teplo, zvyškové palivo a energia unikali komínom preč bez využitia. Teplota v spaľovacej komore kotla sa výrazne zníži a vtedy dochádza k tzv. dechtovaniu. Dechtovanie vzniká pri nízkej teplote a je to nežiadúci jav pre akýkoľvek kotol na biomasu. Ideálnym riešením, ako tento problém s rozdielnymi vonkajšími teplotami počas vykurovacej sezóny odstrániť, je inštalovanie akumulačných nádrží do vykurovacieho systému.

Princíp fungovania akumulačnej nádrže v systéme ústredného kúrenia

Akumulačné nádrže sa používajú na akumuláciu tepla. Fungujú na princípe zásobníka. Akumulačná nádrž je obvykle izolovaná objemná nádoba v tvare valca (s objemom niekedy až do 5000L), ktorá slúži na akumuláciu "ukladanie" prebytočnej vykurovacej vody do zásoby. Prebytkom tepla rozumieme teplo, ktoré sa vyrába nad rámec potreby vykurovaného objektu. Akumulačná nádrž si ukladá prebytok výkonu do zásoby. Bez nej by prebytočné teplo uniklo cez komín von.

Riešením problému je inštalácia akumulačnej nádrže, kde sa toto prebytočné teplo bude akumulovať a neskôr v prípade potreby odčerpávať. Vo vykurovacom systéme funguje ako zásobník, v ktorom sa ukladá vytvorená tepelná energia na neskoršie použitie. Ohriata voda, ktorá v danej chvíli nie je potrebná, tak nie je nevyužitá.

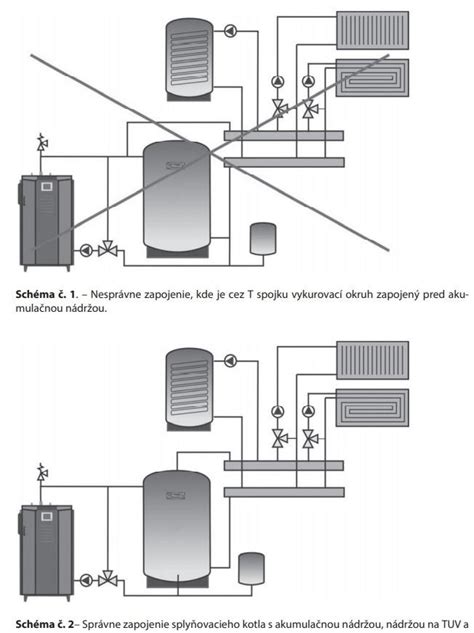

Ako akumulačná nádrž pracuje s radiátormi

Ak nastane prípad, že je už objekt vykúrený a termostat "vypne" kúrenie, kotol v prípade, že má pri sebe akumulačnú nádrž, neprejde do útlmového režimu ani nie je potrebné ho "škrtiť". Namiesto toho pracuje v optimálnom prevádzkovom výkone a jednoducho sa len prepne ventil, ktorý presmeruje distribúciu teplej vody do akumulačnej nádrže a začne sa proces jej "dobíjania".

Samozrejme, ak opäť nastane potreba dokúriť objekt a termostat zadá požiadavku kotlu, teplo sa začne distribuovať do radiátorov, resp. podlahového kúrenia. Takto sa ten cyklus môže opakovať niekoľko krát, až kým nezhorí všetko palivo v kotle. V takom prípade sa začne režim odčerpávania teplej vody z akumulačnej nádrže. Hoci v kotle nie je už žiadne palivo, teda nevyrába žiadne teplo, váš systém začne teplú vodu dodávať zo zásoby, ktorú ste si vytvorili v akumulačnej nádrži.

Takto naakumulovanou vodou môžete pokojne dodávať teplo do bytu pohodlne ešte niekoľko hodín. Keď sa nádoba úplne „nabije“, kotol sa odstaví. Akumulačná nádrž sa stáva hlavným vykurovacím zdrojom. Nemusíte kontrolovať, či je kotol plný, pretože využívate energiu z akumulačnej nádoby. Po jej prečerpaní sa kotol zapne a stačí priložiť raz do dňa, niekedy menej. V priemere dokáže nádoba pri jednom zakúrení teplo akumulovať aj na viac ako 24 hodín. Voda, ktorá sa ohriala pri prevádzke kotla na pevné palivo, vydrží pri správne vybranej veľkosti akumulačnej nádoby teplá mnoho hodín. Vďaka tomu ju môžete použiť na prikúrenie aj vtedy, keď kotol nekúri, a to aj keď v kotli nie je dostatok paliva.

Kedy vzniká potreba akumulačnej nádrže?

Potreba akumulačnej nádrže vzniká najčastejšie v dvoch scenároch:

1. Predimenzovaný výkon kotla: Ak je v objekte nainštalovaný kotol výkonnejší, než je potrebné, vzniká prebytok tepla. Takáto situácia nastáva, keď kotol nainštalujeme zámerne s vyšším výkonom, aby sme mali nejakú výkonovú "rezervu", alebo môže jednoducho nastať v domoch napríklad po zateplení obvodových múrov. Pokiaľ v čase pred rekonštrukciou objekt potreboval 20kW zdroj tepla, tak po rekonštrukcii by mu bohato stačil 15kW zdroj. Riešením je v takom prípade inštalácia akumulačnej nádrže, kam sa toto prebytočné teplo môže ukladať.

2. Nezrovnalosti v potrebe tepla počas vykurovacej sezóny: Aj keď je výkon kotla nadimenzovaný presne pre potrebu objektu, potreba plného výkonu kotla býva hlavne počas vrcholiacej zimy, kedy sú vonkajšie teploty najnižšie. Začiatok (jeseň) a koniec (jar) vykurovacieho obdobia sú prechodné obdobia s miernejšími vonkajšími teplotami, kedy stačí na vykurovanie nižší výkon. Kotly na pevné palivo nemožno len tak jednoducho vypnúť "gombíkom", nakoľko rozhorené palivo musí jednoducho dohorieť a naďalej by tak vznikalo prebytočné nevyužité teplo. Presne v takýchto prípadoch je ideálnym riešením inštalácia akumulačnej nádrže, kam sa vzniknuté prebytočné teplo môže ukladať.

Výhody použitia akumulačných nádrží

Pripojenie akumulačnej nádrže do vykurovacieho systému prináša hneď niekoľko výhod, ktoré môžu významne zlepšiť efektivitu a komfort vykurovania domov, ako aj znížiť energetické náklady.

• Úspora energií

  Jednou z najvýraznejších výhod akumulačných nádrží je úspora energie. Tým, že sa teplo uchováva v nádrži na neskoršie použitie, vykurovacie zariadenia nemusia pracovať tak často, čo znižuje spotrebu paliva a elektrickej energie. To je obzvlášť užitočné, ak používate kotol na biomasu alebo iný typ vykurovania, kde je produkcia tepla menej predvídateľná. Akumulácia prebytočného tepla vám zaistí, že vykurovanie domu prebieha bez prerušenia, aj keď práve nemáte priložené.

• Zvýšený komfort a konštantná teplota

  Akumulačné nádrže zabezpečujú konštantnejšie a rovnomernejšie rozloženie tepla vo vykurovaných priestoroch. Teplota v miestnostiach zostáva stabilnejšia aj vtedy, keď samotný vykurovací systém práve nepracuje, vďaka čomu cítime viac pohodlia a tepla. Žiadne razantné poklesy teploty v noci alebo pri zmenách počasia, čo je častý problém pri systémoch bez akumulačnej nádrže. Menej časté prikladanie do kotla (napríklad stačí priložiť raz do dňa, niekedy menej) výrazne zvyšuje komfort obsluhy.

• Predĺženie životnosti kotla a zníženie emisií

  Pre samotný kotol sú ideálne podmienky, keď pracuje takmer v plnom výkone, teda nie je horenie ničím "obmedzované" alebo inak umelo spomaľované. V takom prípade až tak nedochádza k nežiadúcemu dechtovaniu, čím sa kotol, ako aj komín menej zanášajú dechtom, nie je potrebné ich až tak často čistiť a pochopiteľne predlžuje sa tým ich životnosť. Akumulačná nádrž zamedzuje vzniku tepelných strát a dokonca chráni podlahové kúrenie pred poškodením z vysokej teploty.

• Možnosť využitia obnoviteľných zdrojov energie

  Výhody akumulačných nádrží sú ešte zreteľnejšie, keď sa používajú v kombinácii s obnoviteľnými zdrojmi energie, ako sú solárne kolektory alebo tepelné čerpadlá. Uchovávaním tepla produkovaného týmito zdrojmi v čase, keď je dostupnosť energie vyššia (napríklad počas slnečného dňa), môže byť teplo efektívne použité v čase, keď je potrebné (napríklad večer a v noci). Toto umožňuje väčšiu nezávislosť od tradičných zdrojov energie a lepšie využitie ekologickejších výberov, čím prispievate nielen k nižším nákladom, ale aj k ochrane životného prostredia. Akumulácia je nutnosťou pri kombinácii viacerých zdrojov vykurovania. Svoje opodstatnenie má aj pri tepelnom čerpadle, chráni ho pred častým spínaním. Akumulačná nádrž dokáže pracovať podobne ako batérie - uloží prebytočnú energiu a sprístupní ju vo chvíli, keď slnko nesvieti.

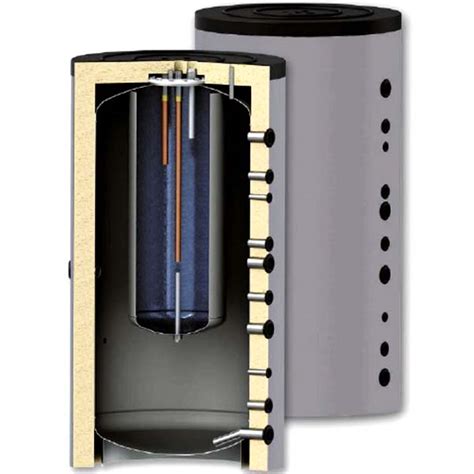

Typy akumulačných nádrží

Akumulačných nádrží je viacero druhov. V tomto článku si však popíšeme len základné prevedenie, t.j. klasickú izolovanú nádrž, a spomenieme aj ďalšie varianty.

• Klasické akumulačné nádrže

  Klasické akumulačné nádrže sú najčastejšie používaným typom nádrží v domácnostiach. Ich úlohou je uchovávať prebytočné teplo vyrobené vykurovacím systémom, ako sú kotly na tuhé palivo, a potom ho postupne uvoľňovať do vykurovacieho systému. Tieto nádrže môžu byť vyrobené z ocele alebo zo špeciálneho koróziovzdorného materiálu, čo zabezpečuje ich dlhú životnosť a odolnosť voči vysokým teplotám. Nádrže bez výmenníka slúžia na uchovanie tepla z jedného zdroja a zaisťujú stabilné vykurovanie.

• Akumulačné nádrže s výmenníkom

  Nádrže s výmenníkom rozširujú možnosti využitia tepelnej energie pripojením ďalšieho zdroja tepla. Spolu s vykurovaním domu tak môžete ohrievať aj úžitkovú vodu, kedy je možné výmenník využiť na napojenie ohrevu úžitkovej vody cez prídavnú nádrž alebo bojler, ktoré sú potom ohrievané výmenníkom.

• Nádrže s kvalitnou izoláciou

  Integrovaná izolácia znižuje tepelné straty a zvyšuje celkovú účinnosť systému. Izolácia je dôležitá na zníženie tepelných strát a uchovanie tepla po dlhšiu dobu. Ako izolácia sa používa minerálna vata, polyuretánová pena, molitan, kaučuk alebo iné moderné materiály. Môžete sa stretnúť s variantom, že sa časť izolácie dá vybrať (opláštenie so zipsom).

Ako zvoliť správnu akumulačnú nádrž pre vaše potreby

Pri výbere akumulačnej nádrže je dôležité zvážiť niekoľko kľúčových faktorov, ktoré zabezpečia, že vyberiete najvhodnejšiu nádrž pre vaše konkrétne vykurovacie potreby. Nielenže správny výber zefektívni prevádzku vášho vykurovacieho systému, ale tiež môže výrazne znížiť vaše náklady na energiu.

Veľkosť a kapacita

Výber vhodnej akumulačnej nádrže závisí od viacerých faktorov. Presne si stanovte, čo od svojho kúrenia požadujete a voľba bude jednoznačná. V konečnom dôsledku jej veľkosť je otázkou Vašich potrieb. Menšie sú určené pre tepelné čerpadlá (100l - 500l), veľké pre kotly na tuhé palivo (500l - 2000l). Správna veľkosť akumulačnej nádrže je kľúčom k efektívnemu vykurovaniu. Pokiaľ zvolíte príliš malú nádrž, nebude schopná uchovať dostatok tepelnej energie, čo potom povedie k častejšiemu zapínaniu zdroja tepla a vyššej spotrebe.

Pre orientačnú predstavu o potrebnom objeme nádrže môžete vychádzať z výkonu svojho kotla. Nepísaným pravidlom je, že objem akumulačnej nádrže by sa mal rovnať aspoň 50-násobku výkonu kotla. Minimálny doporučený objem akumulačnej nádrže je 55 lit/kW. Bežne sa používa vzorec 50 litrov nádrže na 1 kW kotla. Teda ak máme 20kW kotol, pripojiť by sme ku nemu mali aspoň 1000L nádrž, čo je taký štandard. Pre zvýšenie komfortu je však vhodné inštalovať akumulačnú nádrž aj 100 lit/kW, prípadne i viac, pokiaľ to priestorové podmienky kotolne umožňujú. Nádrž môže byť aj väčšia, je to samozrejme na uvážení a priestoru, ktorý máte k dispozícii.

Pri výpočte menovitého výkonu kotla projekčné normy zohľadňujú hlavne tepelnú zónu, v ktorom sa vykurovaný objekt nachádza, jeho veľkosť, mieru zateplenia, povahu používania objektu a pod. Podľa týchto kritérií sa potom vypočíta požadovaný inštalovaný menovitý výkon kotla. Ten by mal byť taký, aby sa spoľahlivo objekt vykúril pri najnižších vonkajších teplotách danej tepelnej zóny. V našich klimatických podmienkach strednej Európy sa táto teplota pohybuje v rozmedzí -11 až -18ºC.

Materiál a izolácia

Každý materiál má svoje prednosti a nevýhody. Napríklad oceľové nádrže sú obvykle lacnejšie, ale môžu byť náchylnejšie k korózii. Nerezové nádrže sú odolnejšie voči korózii, ale majú vyššiu obstarávaciu cenu. Plastové nádrže sú ľahké a odolné voči korózii, avšak môžu byť menej odolné voči vysokým teplotám. Pri výbere materiálu zvážte, ako dlhú životnosť od nádrže očakávate a aké máte možnosti na údržbu.

Správna izolácia je kľúčová pre udržanie teploty vody v akumulačnej nádrži, čo môže výrazne znížiť straty energie a zvýšiť účinnosť vášho vykurovacieho systému. Pozrite sa na akumulačné nádrže s vysokokvalitnou izoláciou, ktorá znižuje tepelné straty. Dobrá izolácia vám môže pomôcť ušetriť na nákladoch na energiu v dlhodobom horizonte.

Praktické aspekty inštalácie a údržby

Akumulačná nádoba by mala stáť čo najbližšie pri kotli, aby sa minimalizovali tepelné straty, ideálne hneď vedľa neho. Aby mala nádrž čo najdlhšiu životnosť, umiestnite ju do prostredia bez vlhkosti (do technickej miestnosti, pivnice, kotolne alebo vykurovanej garáže). Vzhľadom na veľkosť priestoru je nevyhnutné skontrolovať aj výšku a šírku nádoby, aby sa zmestila do určenej miestnosti a vchodových dverí. Akumulačné nádrže sú pripevnené na podstavci.

Výber a zapojenie akumulačnej nádrže je najlepšie konzultovať s kúrenárom alebo s projektantom vykurovacieho systému. Na správne fungovanie je totiž nevyhnutné vybrať správny objem. Tak ako pri voľbe vhodného výkonu kotla, je nutné brať do úvahy objem vody vo vykurovacom systéme a výkon kotla.

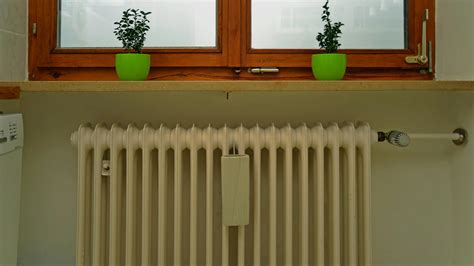

Efektívna práca s radiátormi v systéme s akumulačnou nádržou

Radiátory odovzdávajú teplo do miestnosti pomocou konvekcie. Ich výkon možno regulovať prostredníctvom termostatickej hlavice. Tu je prehľad odporúčaných teplôt:

Častý mýtus: Mnoho ľudí sa domnieva, že nastavenie hlavice na stupeň 5 vyhreje miestnosť rýchlejšie. Ventil však len určuje cieľovú teplotu, ktorú sa systém snaží udržať; radiátor kúri naplno, kým táto teplota nie je dosiahnutá.

Praktické rady pre úsporu energií s radiátormi:

• Odvzdušnenie: Pravidelne vypúšťajte vzduch z radiátorov, aby bola zabezpečená ich maximálna výhrevná plocha.
• Voľné prúdenie vzduchu: Nezakrývajte radiátory nábytkom, záclonami ani závesmi, ktoré bránia šíreniu tepla.
• Vetranie: Vetrajte krátko a intenzívne, aby sa vymenil vzduch bez ochladenia stien.
• Údržba: Nezabúdajte na pravidelnú revíziu kotla, ktorá optimalizuje spotrebu paliva a predlžuje životnosť zariadenia.
