Pre efektívnu, bezpečnú a spoľahlivú prevádzku trojfázových zariadení, ako sú napríklad cirkuláre, elektromotory a iné priemyselné stroje, je kľúčový správny výber a inštalácia trojfázového vypínača. Tieto spínače slúžia na manuálne riadenie, zapínanie, vypínanie, prepínanie alebo dokonca reverzáciu silových obvodov, zabezpečujúc tak kontrolu nad výkonom a ochranu zariadení.
Čo sú trojfázové vačkové spínače?

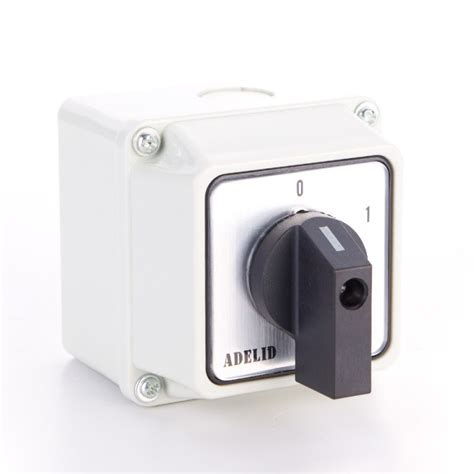

Vačkové spínače sú robustné, ručne ovládané prepínače, ktoré sa používajú na spínanie (zapínanie/vypínanie), prepínanie a reverzáciu silových aj riadiacich obvodov v priemysle. Ich konštrukcia je navrhnutá pre vysokú záťaž a dlhú životnosť v náročných podmienkach.
Hľadanie vhodného riešenia často vedie k otočným spínačom, ktoré sú k dispozícii pre montáž do panelu (so štítkom) alebo v ochrannom kryte (na omietku). Tieto spínače zabezpečujú spoľahlivé a priame ovládanie trojfázových systémov.
Typy a funkcie trojfázových vypínačov pre cirkuláre
V závislosti od konkrétnej aplikácie a potrieb cirkulára alebo iného trojfázového stroja je možné vybrať si z rôznych typov a funkcií vypínačov:
Hlavné spínače (ZAP/VYP)
Slúžia na manuálne odpojenie stroja alebo zariadenia od siete, čím zabezpečujú základnú bezpečnostnú funkciu. Typickým príkladom je jednoduchá funkcia 0-1 (Vyp/Zap).
-
Odolné prevedenie s vysokým krytím: Pre náročné prostredia sú ideálne trojfázové vačkové vypínače v odolnom plastovom puzdre s vysokým stupňom krytia, napríklad IP65. Tieto spínače, dostupné s menovitým prúdom 16 A alebo 25 A, sú navrhnuté pre funkciu 0-1 (Vyp/Zap) a zabezpečujú ochranu proti prachu a striekajúcej vode.
-
Nástenné spínače: Spínač trojpólový stláčací IP 30 nástenný s prepojovacími svorkami N a PE s menovitým prúdom 16 A a napätím 400 V AC je vhodný pre základné aplikácie, kde postačuje krytie IP30. Varianta v čiernej farbe a upevnenie skrutkami so skrutkovými svorkami ponúka spoľahlivé riešenie.
Prepínače sietí (1-0-2)
Tieto prepínače umožňujú ručné prepínanie medzi dvoma zdrojmi napätia, čo je užitočné v situáciách, kde je potrebné zvoliť alternatívny zdroj napájania.
-
Výkonné prepínače s krytím IP65: Pre robustné aplikácie sú dostupné trojfázové vačkové prepínače (1-0-2) v odolnom plastovom kryte s krytím IP65. Poskytujú spoľahlivé prepínanie aj v priemyselných podmienkach.
Reverzačné spínače
Pre stroje, ktoré vyžadujú zmenu smeru otáčania motora, sú určené reverzačné spínače. Príkladom je funkcia L-0-P (ľavý chod, vypnuté, pravý chod).
-
S vysokým krytím: Trojfázový vačkový spínač v odolnom puzdre s funkciou reverzácie (L-0-P) a menovitým prúdom 16 A, s vysokým krytím IP65, je ideálny pre takéto aplikácie.

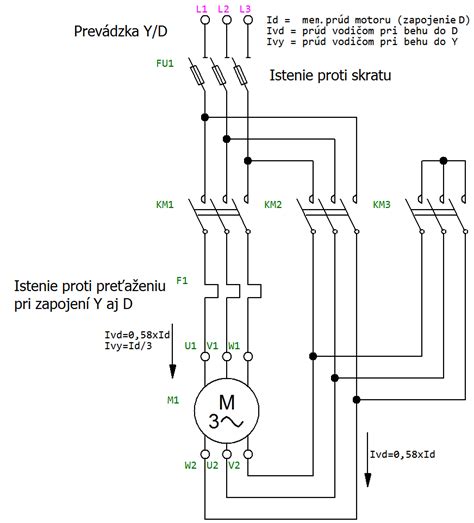

Spúšťače hviezda/trojuholník (Y-Δ)
Pre pozvoľný štart silných trojfázových motorov, ktoré majú vysoký nábehový prúd, sa používajú spúšťače hviezda/trojuholník. Táto metóda znižuje mechanické namáhanie a prúdový náraz pri štarte motora.
-
Riadenie motorov s vyšším výkonom: Pre cirkuláre s motormi 4 kW, 5,5 kW alebo 7,5 kW je často nevyhnutné zapojenie hviezda/trojuholník. K dispozícii sú kompletné rozvádzače alebo samostatné vypínače s touto funkciou. Napríklad, funkčný cirkulár s motorom 5,5kW si vyžaduje zapojenie nového kábla a vhodného vypínača hviezda/trojuholník.
Kľúčové parametre pri výbere trojfázového vypínača
Pri výbere správneho trojfázového vypínača pre cirkulár alebo akýkoľvek iný trojfázový spotrebič je nevyhnutné zohľadniť niekoľko dôležitých parametrov:
Menovitý prúd (A)
Musí byť dimenzovaný na pripojenú záťaž. Pre cirkuláre s motormi ako 4 kW, 5,5 kW alebo 7,5 kW je potrebné zvoliť vypínač s dostatočným prúdovým zaťažením. Napríklad, cirkulár s motorom 4 kW môže používať zástrčku 32 A.
Počet prepínacích polôh
Určuje funkčnosť vypínača (napr. 2 pre 0-1, 3 pre 1-0-2, 4 pre komplexnejšie spínanie).
Stupeň krytia (IP)
Indikuje ochranu proti vniknutiu pevných častíc a vody. Pre vonkajšie alebo prašné prostredia (ako sú dielne s cirkulármi) sú vhodnejšie vyššie stupne krytia, napríklad IP65. V ponuke sú aj spínače s nižším krytím IP30 pre vnútorné, menej náročné aplikácie alebo IP43 pre mierne prostredia. Niektoré motory majú krytie IP44 alebo IP54.
Typ montáže
Vypínače môžu byť určené pre montáž do panelu (do dvierok rozvádzačových skríň alebo ovládacích pultov), na omietku (v ochrannom kryte), alebo zapustené (pod omietku).
Špecifické modely a ich použitie
Na trhu je dostupných množstvo modelov od renomovaných výrobcov, ktoré spĺňajú rôzne požiadavky:
-
ABB Tango 3425A-0344 B: Tento spínač je špeciálnou verziou trojpólového vypínača v obľúbenom dizajne Tango. Jeho unikátnosťou je pribalená inštalačná krabica, čo z neho robí kompletné riešenie pre nástennú montáž.
-
Sporákové prípojky ABB (napr. 39563-13, 39563-23): Predstavujú overené riešenie pre spínanie trojfázových spotrebičov v miestach, kde nie je možná alebo žiadaná inštalácia pod omietku. Model ABB 39563-23 je legendárnym prvkom v slovenských domácnostiach, známym ako "sporáková kombinácia", čo je kompletný prístroj.
-
ABB Pressto (napr. 3536N-C03252 11, 3536N-C03252 12): Tieto spínače sú robustné riešenia pre spínanie trojfázových obvodov (400 V), navrhnuté špeciálne pre zapustenú montáž pod omietku. Prinášajú kompromis medzi priemyselnou funkčnosťou a estetikou.
-
ETI vačkový prepínač CS 16: Predstavuje robustné riešenie pre ovládanie pohonov. S prepájacími svorkami N a PE, je vhodný pre rôzne priemyselné aplikácie.
-
Opas vačkové spínače: Ponúkajú riešenia ako trojfázový vačkový spínač s menovitým prúdom 25 A, funkciou 0-1 (Vyp/Zap) a krytím IP65, alebo reverzačný vačkový spínač s menovitým prúdom 16 A, funkciou L-0-P a vysokým krytím IP65, oboje v odolnom plastovom puzdre.
Oprava / prerábka cirkuláru .
Správny výber a inštalácia trojfázového vypínača je základom bezpečnej a efektívnej prevádzky každého cirkulára a trojfázového zariadenia. Vždy je potrebné zohľadniť menovitý prúd, stupeň krytia, typ montáže a požadované funkcie, aby sa zabezpečila maximálna spoľahlivosť a ochrana.
