Trojcestné ventily sú kľúčovým komponentom v mnohých priemyselných a domových aplikáciách, kde je potrebné regulovať alebo smerovať tok tekutín. Ich primárnou funkciou je rozdeľovať alebo miešať médiá, čím umožňujú efektívne riadenie systémov vykurovania, chladenia, zásobovania vodou alebo spracovania chemikálií. Tento prehľad sa zameriava na trojcestné ventily vybavené závitovým pripojením, ktoré sú obľúbené pre svoju jednoduchú inštaláciu a spoľahlivosť.
Typy trojcestných ventilov a ich špecifikácie
Na trhu je dostupných niekoľko typov trojcestných ventilov, pričom každý z nich je navrhnutý pre špecifické použitie. Dva bežné príklady sú univerzálny guľový ventil "T" s vnútorným závitom BSP a trojcestný zónový ventil určený pre systémy vykurovania a chladenia.
Trojcestný guľový ventil „T“ s vnútorným závitom BSP, typ 5310
Univerzálny guľový ventil typu 5310, T usporiadanie, je určený pre priemyselné inštalácie. Môže byť použitý pre vzduch, plyny, vodu, chemikálie, petrochemické produkty, atď., s ohľadom na chemickú odolnosť materiálu ventilu a tesnenia. Spĺňa požiadavky smernice PED 2014/68/EÚ, čo zaručuje jeho súlad s prísnymi európskymi normami.
Materiálové zloženie:
- Materiál telesa: poniklovaná mosadz
- Materiál gule: pochrómovaná mosadz
- Materiál páky: hliník
- Tesnenie gule: PTFE (Polytetrafluóretylén)
- Tesnenie hriadeľa: NBR (Nitril-butadiénový kaučuk)
Pracovné podmienky:
- Pracovný tlak: závisí od pracovnej teploty.
- Pracovná teplota: od -10°C do +110°C.
- Pripojenie: GW BSP (vnútorný závit BSP).
Dostupné varianty trojcestného guľového ventilu typu 5310
Ventily sú dostupné v širokej škále veľkostí závitov, aby vyhovovali rôznym potrubným systémom:
| Katalógové číslo | Názov variantu produktu | Dostupnosť |
|---|---|---|
| RV-5310-006 | Trojcestný guľový ventil "T" VN BSP 1/4", mosadz, hliníková páka | Na sklade |
| RV-5310-010 | Trojcestný guľový ventil "T" vnútorný závit BSP 3/8", mosadz, hliníková páka | Na sklade |
| RV-5310-013 | Trojcestný guľový ventil "T" VN BSP 1/2", mosadz, hliníková páka | Na sklade |
| RV-5310-019 | Trojcestný guľový ventil "T" VN BSP 3/4", mosadz, hliníková páka | Na sklade |
| RV-5310-025 | Trojcestný guľový ventil "T" VN BSP 1", mosadz, hliníková páka | Na sklade |
| RV-5310-032 | Trojcestný guľový ventil "T" VN BSP 1.1/4", mosadz, hliníková páka | Na sklade |
| RV-5310-038 | Trojcestný guľový ventil "T" VN BSP 1.1/2", mosadz, hliníková páka | Na sklade |
| RV-5310-050 | Trojcestný guľový ventil "T" VN BSP 2", mosadz, hliníková páka | Na sklade |

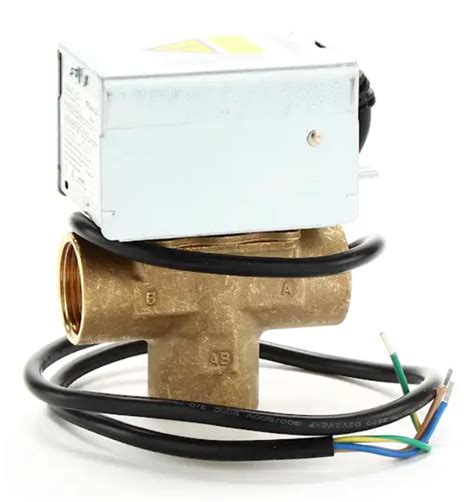

Trojcestný zónový ventil Honeywell
Trojcestný zónový ventil značky Honeywell je vysoko kvalitné riešenie určené pre riadenie prietoku v systémoch vykurovania a chladenia. Ventil umožňuje efektívne regulovať rozdelenie média medzi dva výstupy, čo z neho robí ideálny prvok pre zónové riadenie v domácnostiach, komerčných priestoroch alebo priemyselných aplikáciách.
Technické detaily:
- Pohon: spoľahlivý, napájanie 230V/50Hz.
- Pripojenie: vnútorný závit s veľkosťou 1".
- Kábel: dĺžka 1 meter, s troma vodičmi pre jednoduchú inštaláciu a pripojenie.
Vďaka vnútornému závitu s veľkosťou 1" je montáž rýchla a pohodlná. Pohon je dodávaný s káblom dĺžky 1 meter a troma vodičmi, čo zaručuje jednoduchú inštaláciu a pripojenie a zabezpečuje stabilnú prevádzku a jednoduchú integráciu do existujúceho systému.
Technická škola HVAC: 2-cestné a 3-cestné regulačné ventily pre AHU a FCU
Aplikácie a výhody závitových trojcestných ventilov
Trojcestné ventily so závitovým pripojením sú univerzálnym riešením pre širokú škálu aplikácií. Od priemyselných inštalácií, kde sa používajú pre vzduch, plyny, vodu, chemikálie a petrochemické produkty, až po systémy vykurovania a chladenia v domácnostiach a komerčných priestoroch, kde efektívne regulujú rozdelenie média medzi dva výstupy. Ich hlavnou výhodou je jednoduchá a rýchla montáž, ktorá nevyžaduje špeciálne náradie ani zváranie, čím sa znižujú náklady na inštaláciu a údržbu.
Dôležité aspekty pri výbere trojcestného ventilu
Pri výbere trojcestného ventilu je dôležité zvážiť niekoľko kľúčových faktorov, aby sa zabezpečila optimálna funkčnosť a dlhá životnosť:
- Materiálová kompatibilita: Je nevyhnutné, aby materiál ventilu a tesnení bol chemicky odolný voči médiu, ktoré bude prechádzať ventilom.
- Pracovné podmienky: Teplotný a tlakový rozsah ventilu musí zodpovedať podmienkam v systéme.
- Typ a veľkosť pripojenia: Správny typ závitu (napr. BSP) a jeho veľkosť sú kritické pre bezproblémovú inštaláciu.
- Súlad s normami: Pre priemyselné aplikácie je dôležité, aby ventil spĺňal príslušné smernice a certifikácie, ako je napríklad PED 2014/68/EÚ.
- Účel použitia: Či už ide o reguláciu zón v systémoch vykurovania, alebo smerovanie toku v priemyselných procesoch, výber ventilu musí zodpovedať konkrétnej aplikácii.
