Trojcestné ventily so závitom a elektrickým pohonom: Všetko, čo potrebujete vedieť

Trojcestný ventil s pohonom je špecializované zariadenie, ktoré sa vyznačuje tromi priechodnými portami, známe aj ako cesty. Jeho kľúčovou vlastnosťou je prítomnosť pohonu, ktorý automaticky riadi polohu ventilu. Pohon môže byť realizovaný pomocou rôznych technológií, ako sú pneumatické, elektrické alebo hydraulické systémy. Táto konfigurácia umožňuje diaľkové ovládanie ventilu a jeho plnú integráciu do automatizovaných procesov.

Vďaka integrovanému pohonu dokáže trojcestný ventil presne kontrolovať prietok médií, efektívne spolupracovať so systémami automatizácie a reagovať na externé signály zo senzorov. V prevažnej väčšine prípadov je pohon dodatočným, samostatným zariadením, ktoré je možné namontovať na trojcestný ventil a v prípade potreby aj demontovať. To znamená, že ventil a pohon predstavujú dva odlišné komponenty, ktoré sú spojené za účelom automatizácie prevádzky ventilu.

Pohon je navrhnutý tak, aby automaticky riadil polohu ventilu, avšak jeho odpojenie je možné pre účely údržby, opráv či výmeny. Ak je ventil konštrukčne prispôsobený, po odpojení pohonu je možné jeho ovládanie manuálne.

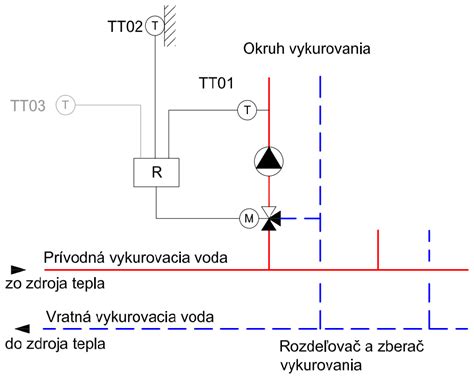

Princíp fungovania trojcestného ventilu

Základný princíp fungovania trojcestného ventilu s pohonom spočíva v riadení prietoku média medzi tromi portami: jedným vstupným a dvoma výstupnými. Tieto ventily môžu slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, ktorý je riadený systémom automatizácie, precízne reguluje polohu ventilu, čo umožňuje presné nastavenie pomerov prietoku. Vďaka tomu je možné dynamicky kontrolovať teplotu a tlak v systéme.

Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratového potrubia a studenej vody zo zásobovania, aby sa udržala konštantná a optimálna teplota v okruhu. Táto schopnosť prispôsobiť sa meniacim sa podmienkam robí trojcestné ventily s pohonom ideálnym riešením pre moderné vykurovacie a chladiace systémy.

Trojcestný ventil (KRT) sa podľa GOST 10944-97 môže použiť na reguláciu a úplné zastavenie prietoku chladiacej kvapaliny v jednorúrkových vykurovacích systémoch v uzatváracích úsekoch. Podmienky pre použitie výstuže zahŕňajú teplotu vody až do 150 °C, pracovný tlak do 1 MPa a teplotu okolia od 5 do 45 °C.

Žeriav má tvar T a jeho konštrukcia zahŕňa teleso (mosadz, bronz, liatina alebo uhlíková oceľ), tri rúry a uzamykacie zariadenie. Jedno z potrubí je určené na pripojenie k potrubiu teplej vody, druhé k potrubiu studenej vody. Poloha ventilu (páky) určuje vykonanú činnosť: rozdelenie prietoku vody na dva vývody alebo zlúčenie teplej a studenej vody. Dôležité je, že zariadenie presmeruje tok namiesto toho, aby ho blokovalo. Môžete úplne zablokovať iba jedno z potrubí alebo čiastočne zablokovať obe súčasne.

Typy trojcestných ventilov

V závislosti od uzatváracieho zariadenia, ktoré blokuje prietok, sa kohútiky delia na guličkové a tyčové. Uzamykací prvok guličkovej jednotky je guľa vyrobená z leštenej nehrdzavejúcej ocele, ktorá sa nachádza v tele. Guľa s priechodným otvorom je umiestnená vo vnútri sedla vyrobeného z teflónového tmelu. Na nastavenie prietoku sa otočí pákou alebo rukoväťou kohútika, čím sa zmení poloha gule. Vďaka plynulému otáčaniu tohto prvku sa prietoky miešajú, čo umožňuje dosiahnuť požadovanú teplotu vody. Pri aktívnom používaní zariadenia sa teflónové tesnenia opotrebúvajú, čo môže viesť k strate tesnosti. Táto možnosť je vhodná na použitie v domácej vykurovacej sieti, pretože guľové modely sú odolnejšie voči teplotným zmenám.

Vo väčšine prípadov sú armatúry dodatočne vybavené termostatom alebo elektrickým pohonom. V závislosti od prevedenia a vykonávaných funkcií sa uzamykacie mechanizmy rozdeľujú na dva typy:

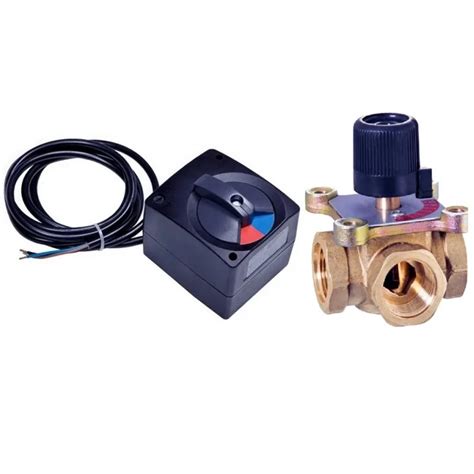

Miešacie ventily

Miešacie ventily majú dva vstupy a jeden výstup. Nasledujúce úlohy sa vykonávajú pomocou týchto ventilov:

• Presmerujú toky prichádzajúce z rôznych potrubí.
• Zmiešaním horúcej a studenej vody nastavia požadovanú teplotu chladiacej kvapaliny.

Zariadenie umožňuje vytvoriť podmienky, za ktorých sa chladiaca kvapalina používa nepretržite, aj keď je zdroj chladiacej kvapaliny úplne vypnutý. Odporúča sa inštalovať ho do vykurovacích systémov s kotlami, ktoré dodávajú teplo beztlakovým kolektorom a cirkulácia chladiacej kvapaliny v systéme sa vykonáva pomocou čerpadla. Používa sa aj v systémoch „teplej podlahy“.

Rozdeľovacie ventily

Keďže zariadenie má jeden vstup a dva výstupy, nedochádza k miešaniu tokov, ale k rozdeleniu jedného prúdu na dva. Ventily vo vnútri potrubí fungujú striedavo: jeden z nich otvára priechod, druhý v tomto okamihu uzatvára hlavné potrubie. Pracovné médium vstupuje do uzatváracieho mechanizmu cez jednu odbočnú rúrku a vystupuje cez dve. Žeriavy tohto typu sa používajú v kotlových systémoch, pre potrubné ohrievače vody, ako aj na prerozdelenie tepla do viacerých miestností v systémoch zásobovania teplou vodou.

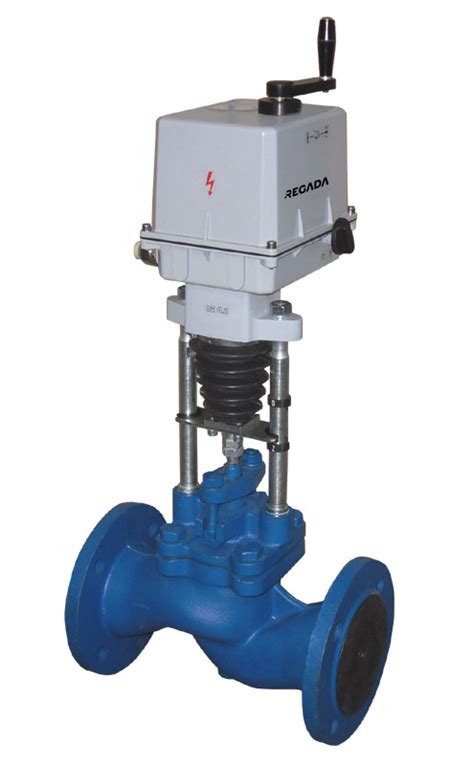

Pohony trojcestných ventilov

Trojcestné ventily s pohonom môžu byť vybavené rôznymi typmi pohonov v závislosti od požiadaviek systému.

• Elektrické pohony: Sú najčastejšie používané vďaka svojej presnosti ovládania a ľahkej integrácii so systémami automatizácie budov. V domácich vykurovacích systémoch sa používajú kohútiky s elektrickým pohonom s výkonom 12 V a 24 V. Modely s elektrickým pohonom sú najefektívnejšie, pretože čo najpresnejšie regulujú teplotu tepelného toku. Elektromagnetické motory, inštalované na trojcestných ventiloch, sa nazývajú servopohony. Na rozdiel od konvenčných motorov sa ich hriadeľ neotáča, ale otáča sa iba o určitý stupeň. Riadiaca jednotka vyšle signál do servopohonu, po ktorom motor presunie guľôčku alebo tyč do inej polohy. Motory umožňujú plne automatizovať prevádzku vykurovacieho systému.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu a sú bežné v priemyselných inštaláciách, kde je prioritou bezpečnosť.
• Hydraulické pohony: Pracujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká riadiaca sila, napríklad v náročných priemyselných podmienkach.

Pri výbere pohonu je dôležité zvážiť aj jeho prevádzkové režimy. Pohon môže byť troch typov:

• OTVORENÉ: Pri absencii napätia chladiaca kvapalina prechádza otvoreným kanálom.
• ZATVORENÉ: Chladiaca kvapalina prechádza kanálom iba za prítomnosti napätia.
• Univerzálny: Zariadenie môže pracovať v jednej z dvoch polôh.

Výber typu zariadenia závisí od toho, v akej polohe sa nachádza najčastejšie. Preto sa pre chladné oblasti krajiny odporúča servopohon otvoreného typu a pre teplé oblasti uzavretý typ.

Funkcia a využitie v praxi

Ventil s pohonom nachádza svoje uplatnenie pri precíznom riadení prietoku médií v rôznych systémoch, vrátane vykurovania, chladenia a priemyselných aplikácií. Automatizované riadenie prietoku kvapalín alebo plynov je neoceniteľné v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

Príkladom je použitie ventilu s pohonom v systémoch s tepelným čerpadlom, kde môže riadiť smer prietoku vykurovacieho média medzi rôznymi okruhmi, čím prispieva k optimalizácii celkovej účinnosti systému centrálneho vykurovania. V kontexte podlahového vykurovania tento typ ventilu umožňuje presnú reguláciu teploty v jednotlivých zónach, čo zabezpečuje rovnomerné rozloženie tepla v celom objekte. Tieto ventily sú esenciálnymi komponentmi v automatizačných systémoch, ktoré si vyžadujú diaľkové a presné riadenie prietoku na základe aktuálnych potrieb používateľa.

Ventily s pohonom sú tiež široko využívané v systémoch HVAC (vykurovanie, ventilácia a klimatizácia) na efektívne riadenie prietoku tepla a chladenia v komerčných budovách. Zvlášť dôležitú úlohu zohrávajú v zostavách s čerpadlami, kde sa v miešacích čerpadlových skupinách typicky používa práve trojcestný ventil.

Miešací trojcestný ventil s pohonom slúži na presné riadenie teploty média vo vykurovacích systémoch. Jeho funkcia spočíva v miešaní dvoch prúdov, typicky teplého a studeného, na dosiahnutie požadovanej výstupnej teploty v okruhu. Často sa používa v inštaláciách podlahového vykurovania, kde je nevyhnutná stabilná a presná regulácia teploty vody. V systémoch centrálneho vykurovania môže miešať vodu z prívodu s vodou z návratového potrubia, čím sa predchádza nadmernému prehrievaniu radiátorov.

Výhody použitia trojcestných ventilov s pohonom

Trojcestné ventily s pohonom prinášajú rad významných výhod v systémoch vykurovania a chladenia, čo ich robí preferovanou voľbou v moderných inštaláciách:

• Zlepšená efektivita a komfort: Vďaka automatizácii fungovania zvyšujú celkovú efektivitu systému a užívateľský komfort.
• Presná regulácia prietoku: Umožňujú jemné a presné nastavenie prietoku média podľa potrieb systému.
• Diaľkové ovládanie: Pohon umožňuje ovládanie ventilu na diaľku, čo zvyšuje flexibilitu a pohodlie.
• Úspora energie: Optimalizáciou prietoku a teploty prispievajú k zníženiu energetickej spotreby.
• Zvýšená životnosť systému: Presná regulácia zabraňuje preťaženiu a opotrebovaniu komponentov systému.
• Jednoduchá adaptácia: Ventily sa ľahko prispôsobujú meniacim sa prevádzkovým podmienkam.

Okrem toho trojcestný ventil, ktorý je súčasťou vykurovacieho systému, poskytuje nasledujúce výhody:

• Pri inštalácii do „teplej podlahy“ udržiava príjemnú teplotu podlahy a šetrí energiu.
• Podporuje optimálnu teplotu na vstupe do kotlového potrubia, čo zabraňuje tvorbe kondenzácie.
• Poskytuje príležitosť na vytvorenie viacokruhového vykurovacieho systému v súkromnom dome s udržiavaním požadovanej teploty v každom z okruhov.

Výber správneho trojcestného ventilu

Pri výbere trojcestného ventilu s pohonom je nevyhnutné zohľadniť špecifické parametre, ktoré zabezpečia optimálnu funkciu v danej inštalácii:

• Veľkosť ventilu: Dôležitý je výber správnej veľkosti pripojovacích nátrubkov, ktorá zodpovedá priemeru potrubia v systéme. Táto informácia sa nazýva aj menovitý priemer, ktorý znamená priemerný vnútorný priemer potrubí. Napríklad pre oceľovú rúru Ø 26,8 mm je potrebný žeriav s DN 20 mm.
• Typ pohonu: Pohony sa delia na elektrické, pneumatické a hydraulické, pričom voľba závisí od konkrétnych požiadaviek aplikácie a dostupnosti zdrojov energie.
• Prevádzkový tlak: Miešací trojcestný ventil s pohonom musí byť dimenzovaný na maximálny prevádzkový tlak systému, aby sa predišlo poškodeniu alebo netesnostiam.
• Teplotný rozsah: Ventil a jeho komponenty musia byť schopné pracovať v požadovanom teplotnom rozsahu média.
• Materiál: Konštrukčné materiály ventilu a tesnení musia byť kompatibilné s médiom a prevádzkovými podmienkami.
• Šírka pásma: Informácie o výkone vykurovacieho systému uvedené v technickej dokumentácii k vykurovaciemu kotlu sú dôležité pre výber ventilu. Ak je kapacita zariadenia menšia, ako je potrebné, povedie to k zvýšenému tlaku, zvýšenému zaťaženiu a rýchlemu opotrebovaniu mechanizmu.
• Typ pripojenia: Spojenie, ktorým je blokovací mechanizmus pripevnený k rúre, môže byť prírubové (pomocou špeciálneho skrutkového spoja a gumových/oceľových krúžkov), spojkové (pomocou spojok s vnútorným závitom a tesnením) alebo bradavkové (s vonkajším závitom a zaistením pomocou spojovacej matice a prevlečnej matice).

Odporúčania pre výber

V závislosti od budúcich prevádzkových podmienok sa zariadenie vyberá takto:

• Na pripojenie podlahového kúrenia v miestnosti s malou plochou môžete použiť trojcestný ventil s tepelnou hlavou.
• Pre vykurovací systém, v ktorom bude zapojených niekoľko obvodov, bude vhodný trojcestný ventil s hydraulickým alebo pneumatickým pohonom.
• Do komplexného viacobvodového systému sú nainštalované uzamykacie mechanizmy so servopohonom. Takýto systém je rozdelený do niekoľkých zón, z ktorých každá je vybavená samostatnou miešacou jednotkou.

Technické parametre príkladového ventilu ESBE VRG131 (DN20 Rp 3/4")

Špecifickým príkladom je ventil ESBE VRG131 s vnútorným závitom, určený pre cirkuláciu úžitkovej aj pitnej vody. Tento typ ventilu, dostupný v rôznych dimenziách (DN 25, DN 32, DN 40), s rôznymi hodnotami KVS (10, 16, 25), je vhodný pre široké spektrum aplikácií vrátane vykurovacích a chladiacich systémov, solárnych systémov a podlahového vykurovania.

Je dôležité si uvedomiť, že uvedené informácie sú orientačné a pred kúpou konkrétneho modelu sa odporúča overiť jeho kľúčové vlastnosti v obchode.

Cena trojcestného ventilu s pohonom je ovplyvnená predovšetkým typom pohonu a veľkosťou samotného ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa môžu pohybovať v cenovom rozpätí približne 90-150 €. Ceny sa môžu zvýšiť pri ventiloch so špeciálnymi požiadavkami, ako sú pohony so zvýšeným výkonom alebo modely vyrobené z odolnejších materiálov.

Inštalácia trojcestného ventilu s pohonom

Pripojenie trojcestného ventilu s pohonom si vyžaduje presné vykonanie podľa hydraulickej schémy konkrétneho systému.

• Pripojenie Portu A: Port A slúži na pripojenie prívodu média, ktoré sa má miešať alebo rozdeľovať.
• Pripojenie pohonu: Pohon musí byť riadne pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je kľúčové správne pripojenie napájacích a signálových káblov podľa dokumentácie výrobcu.

Ak sa ochladená chladiaca kvapalina dostane do prívodného potrubia, môže spôsobiť kondenzáciu, ktorá vyradí vykurovací kotol z prevádzky. Inštalácia samostatného ventilu pre vykurovací kotol tomu pomôže zabrániť. Vo viacokruhovom vykurovacom systéme je mechanizmus inštalovaný na potrubí vstupujúcom do kotla. Vo viacokruhovom systéme, v ktorom nie je kolektorová jednotka, sa inštaluje niekoľko trojcestných ventilov.

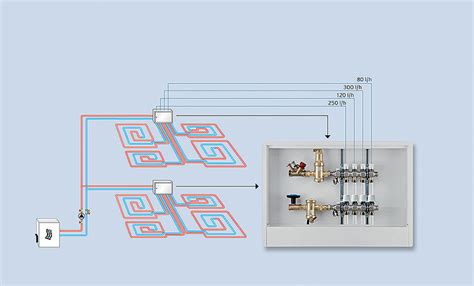

Vo vykurovacom systéme, ktorý zahŕňa iba podlahové kúrenie, je zariadenie nainštalované na spätnom potrubí chladiacej kvapaliny. Ak je jeho teplota dostatočná, množstvo „návratu“ sa zníži. V tomto prípade zariadenie pracuje na regulácii sily prietokov. Dôležité je, že počas inštalácie je potrebné sa orientovať v smere šípok, ktorý sa nachádza na tele zariadenia a indikuje prietok prúdu.

Príklad inštalácie kohútika v systéme „teplej podlahy“: ak je teplota chladiacej kvapaliny v systéme 65 °C (a je potrebné získať teplonosnú látku s teplotou pre podlahu 30 °C), uzatvárací mechanizmus je inštalovaný tak, že chladiaca kvapalina s vyššou teplotou sa zmieša s prúdom vody zo spätného potrubia, čo umožňuje získať vodu požadovanej teploty na výstupe.

Konkrétne modely a značky

Okrem spomínaných existujú aj iné typy ventilov, ktoré môžu byť doplnené o pohon.

Ventily značky Honeywell

Trojcestný zónový ventil značky Honeywell je vysoko kvalitné riešenie určené pre riadenie prietoku v systémoch vykurovania a chladenia. Ventil umožňuje efektívne regulovať rozdelenie média medzi dva výstupy, čo z neho robí ideálny prvok pre zónové riadenie v domácnostiach, komerčných priestoroch alebo priemyselných aplikáciách. Je vybavený spoľahlivým pohonom s napájaním na 230V/50Hz, čo zabezpečuje stabilnú prevádzku a jednoduchú integráciu do existujúceho systému. Vďaka vnútornému závitu s veľkosťou 1" je montáž rýchla a pohodlná. Pohon je dodávaný s káblom dĺžky 1 meter a troma vodičmi, čo zaručuje jednoduchú inštaláciu a pripojenie.

Spoločnosť Honeywell je globálnym lídrom v oblasti technologických riešení a automatizácie, ktorá si za desaťročia svojho pôsobenia vybudovala renomé spoľahlivého a inovatívneho partnera v rôznych priemyselných odvetviach. Honeywell vyrába trojcestné ventily, ktoré sú nevyhnutnou súčasťou moderných systémov vykurovania a chladenia. Tieto ventily zabezpečujú presnú reguláciu prietoku média a umožňujú efektívne rozdeľovanie tepla alebo chladu medzi rôzne zóny. Sú vybavené kvalitnými pohonmi a ponúkajú dlhú životnosť a spoľahlivosť aj v náročných podmienkach. Spoločnosť Honeywell sa neustále zameriava na poskytovanie riešení, ktoré zlepšujú pohodlie, bezpečnosť a efektívnosť v každodennom živote svojich zákazníkov.

Ventily značky IVAR

Napríklad IVAR MODULO COMPACT 3 a IVAR MODULO PLUS 3 sú ventily so servopohonom určené na riadenie toku teplej a studenej vody v domácnostiach a menších zariadeniach. Môžu slúžiť ako prepínacie alebo zmiešavacie ventily vo vykurovacích či chladiacich systémoch. Tieto ventily majú odnímateľnú hlavu.

Ovládanie ventilov môže byť realizované tromi spôsobmi: manuálne pomocou kolieska so stupnicou, pomocou termostatickej patróny alebo pomocou servopohonu, na ktorý je potrebný vhodný adaptér. Všetky hlavné súčasti zmiešavacích ventilov je možné ľahko vymeniť. Pred inštaláciou ventilu sa odporúča nainštalovať do systému vhodný filter. Pripojenie ventilov je riešené pomocou vonkajších alebo vnútorných závitov, prípadne s prírubovým pripojením. Ventil je vybavený nastavovacím kolieskom so stupnicou, ktoré je možné upraviť aj na ovládanie servopohonom po osadení vhodným adaptérom.
