Pri budovaní alebo rekonštrukcii akéhokoľvek objektu, či už ide o rodinný dom, priemyselný areál alebo infraštruktúrny projekt, je nevyhnutné venovať pozornosť správnemu návrhu a realizácii kanalizačných a odpadových systémov. Tieto systémy sú zodpovedné za bezpečný a efektívny odvod odpadových vôd, čím prispievajú k ochrane životného prostredia a zdravia obyvateľstva. Správne fungovanie kanalizačného systému je kľúčové pre udržanie hygienických podmienok a prevenciu šírenia chorôb. V súčasnosti existuje na trhu široká škála materiálov a typov rúr, pričom plastové rúry si získavajú čoraz väčšiu popularitu vďaka svojim vynikajúcim vlastnostiam a univerzálnosti.
Kanalizačný systém je komplexná sieť potrubí, tvaroviek a iných komponentov navrhnutých na zber a prepravu odpadových vôd z obydlí a iných zdrojov do čistiarne odpadových vôd alebo do miesta ich bezpečnej likvidácie. Znefunkčnený alebo nesprávne navrhnutý systém môže viesť k záplavám, znečisteniu podzemných vôd a nepríjemnému zápachu. Odpadové vody z domácností, priemyslu a dažďová voda sú zvyčajne transportované oddelenými systémami. Plastové rúry sa stali dominantným materiálom v oblasti kanalizačných systémov vďaka kombinácii výhod, ktoré ponúkajú oproti tradičným materiálom ako betón alebo liatina. Ich ľahkosť, odolnosť voči korózii, jednoduchá inštalácia a dlhá životnosť ich robia ideálnou voľbou pre širokú škálu aplikácií.
Nemäkčený Polyvinylchlorid (PVC-U): Základ pre Kanalizačné Rúry
Na výrobu kanalizačných rúr sa používajú rôzne druhy plastov, pričom PVC-U (Polyvinylchlorid bez zmäkčovadiel) je najbežnejším materiálom pre vonkajšie kanalizačné systémy. Tento materiál je jedným z najpopulárnejších pre výstavbu kanalizačných systémov. PVC-U je materiál s vysokou pevnosťou, rázovou húževnatosťou a odolnosťou voči mnohým chemikáliám. Vďaka týmto vlastnostiam sú rúry z PVC-U ideálne na beztlakovú dopravu splaškových vôd s hodnotou pH 2-12 a teplotou do 40 °C, alebo krátkodobo do 60 °C. Gravitačný kanalizačný systém rúr a tvaroviek KG PVC-U je určený na transport priemyselného a komunálneho odpadu a dažďovej vody pri teplotách média do 60 °C. Pri splnení tejto podmienky je životnosť rúr minimálne 50 rokov.
PVC-U rúry sú odolné voči chemikáliám, kyselinám, zásadám a slanej vode. Sú tiež odolné voči UV žiareniu, čo je dôležité pre rúry vystavené slnečnému žiareniu. Majú hladký vnútorný povrch, ktorý minimalizuje trenie a znižuje riziko usadzovania nečistôt. Kanalizačné rúry a tvarovky KG PVC-U sú odolné voči mikroorganizmom nachádzajúcim sa v agresívnom odpade. Vnútorná aj vonkajšia strana rúr aj tvaroviek je hladká, čo zabezpečuje dobrý prietok a znižuje riziko tvorby sedimentov.

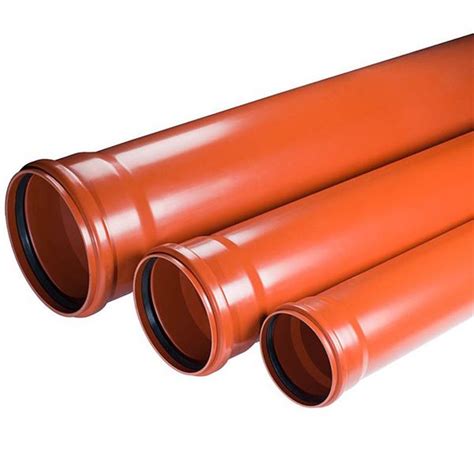

KG-Systém (PVC): Spoľahlivé Riešenie
KG-Systém (PVC) ® je založený na báze nemäkčeného polyvinylchloridu (PVC-U). Tento termín sa často používa ako všeobecné označenie pre vonkajšie kanalizačné rúry, ktoré sú zvyčajne vyrobené z PVC-U. Označenie KG je bežné v strednej Európe a odkazuje na špecifické normy a technické parametre. Tesnosť spojov je zaistená jazýčkovými tesniacimi elementy, vyrobenými z odolných kaučukov, ktoré sú umiestnené v drážke hrdla rúrky. Rúry aj tvarovky majú KG hrdlový systém spájania s osadeným tesniacim krúžkom v drážke hrdla. Tento systém zaručuje pri správnej montáži dokonalú tesnosť do výšky vodného stĺpca 5 m, a tým aj ekologickú istotu kanalizačného systému. Rúry sú tesné i pri deformácii a vychýlení hrdla podľa podmienok ČSN EN 1277.
KG-Systém (PVC) ® je kompletný systém s širokým výberom prvkov - trubky kruhové tuhosti SN 4, SN 8 a plnostenná trubka SN10, umožňujúci dodatočné vkladanie prvkov a možnosť napojenia na ďalšie systémy. Pri výbere plastových rúr pre stavebný odpad je potrebné zvážiť niekoľko kľúčových faktorov, medzi ktoré patrí aj krúžková tuhosť. Označenie SN (napr. SN4, SN8, SN16) udáva krúžkovú tuhosť rúry v kN/m², čo je mierou jej odolnosti voči vonkajšiemu tlaku. Vyššie číslo SN znamená vyššiu tuhosť a teda aj väčšiu odolnosť. Pre bežné rodinné domy sa často používa SN4 alebo SN8. Pre aplikácie pod cestami alebo v hlbších výkopoch je potrebné použiť rúry s vyššou krúžkovou tuhosťou, ako napríklad SN16 alebo korugované rúry. Vzhľadom k nízkej hmotnosti systému je zaistená ľahká manipulácia, dokonca aj s rúrami s dĺžkou 5 nebo 6 m. Spájanie rúrok je veľmi jednoduché vzhľadom k hrdlu s tesniacim elementom.
Tabuľka: Krúžková tuhosť (SN) a typické použitie PVC-U rúr
| Trieda krúžkovej tuhosti (SN) | Odolnosť voči vonkajšiemu tlaku | Typické použitie |
|---|---|---|
| SN 4 | Bežná | Bežné podzemné uloženie bez zaťaženia dopravou |
| SN 8 | Zvýšená | Uloženie pod cestami, hlbšie výkopy |
| SN 10 | Vysoká (plnostenná) | Náročné podmienky s vysokým zaťažením |
| SN 16 | Veľmi vysoká | Veľmi náročné podmienky (alternatíva ku korugovaným rúram) |
Normy a Certifikácia: Zabezpečenie Kvality a Súladu
Kanalizačné rúry z PVC-U musia spĺňať príslušné normy, ktoré zaručujú ich kvalitu a bezpečnosť. Medzi najdôležitejšie normy patria:
- prEN 13476: Norma pre rúry so štruktúrovanou stenou (odľahčená stredná vrstva), vyrábané koextruziou (tzv. koex).
- ČSN EN 1479: Norma pre rúry s kompaktnou stenou.
- ČSN EN 1277: Norma, ktorá definuje podmienky tesnosti rúr pri deformácii a vychýlení hrdla.
Vždy vyberajte produkty, ktoré spĺňajú príslušné slovenské a európske normy (napr. STN 73 0823 pre triedu horľavosti). Výrobky by mali byť certifikované na Slovensku, v Česku, Maďarsku a Poľsku, čo potvrdzuje ich kvalitu a súlad s predpismi. Rúry a tesniace krúžky (materiál SBR) musia odolávať všetkým bežným splaškom a všetkému pôsobeniu bežných druhov zeminy. Okrem bežných krúžkov je možné dodať i tesniace krúžky odolné voči olejom (NBR).
Proces Certifikácie Produktov
Za účelom zabezpečenia vysokej kvality a dlhej životnosti vodohospodárskych objektov a zariadení zaviedla naša spoločnosť proces certifikácie produktov (obdobne §42 ods. 7 zákona č. 343/2015 Z.z. o verejnom obstarávaní). Vyhlásenie procesu certifikácie bude zverejnené na webovom sídle našej spoločnosti spolu s certifikačnými kritériami, na ktorý je vyhlásený proces certifikácie. Žiadateľ o certifikáciu produktu sa môže zaregistrovať do procesu certifikácie produktu vyplnením žiadosti o certifikáciu produktu. Základné požiadavky, ktoré musí žiadateľ za účelom zaradenia do certifikačného procesu splniť, sú uvedené vo Všeobecných podmienkach pre certifikáciu produktov.
Pre každý druh produktu sú samostatne stanovené certifikačné kritériá produktov v Osobitných podmienkach pre certifikáciu produktu. Certifikačné kritériá sú definované v súlade so základným vnútorným predpisom našej spoločnosti t. j. Technickými štandardmi verejných vodovodov a verejných kanalizácií a so Všeobecnými podmienkami pre certifikáciu produktov. Technické štandardy verejných vodovodov a verejných kanalizácií sú vypracované za účelom zabezpečenia jednotnosti technického a konštrukčného návrhu a výstavby vodohospodárskych objektov a zariadení VVS, a.s. a sú záväzné pre VVS, a.s., externých projektantov, investorov, dodávateľské firmy a zhotoviteľov vodohospodárskych objektov a zariadení, ktorých odborným prevádzkovateľom bude naša spoločnosť.
Montáž a Manipulácia s PVC-U Rúrami
S rúrami sa môže manipulovať manuálne alebo mechanickými pílami. Príprava spájania dvoch rúr s hrdlom začína očistením konca rúry a hrdla druhej rúry. Je dôležité overiť, či je tesniaci krúžok správne nasadený a či nie je prekrútený. Mazanie medzi klznými plochami a tesniacim krúžkom je zakázané! Po dôkladnom očistení oboch koncov rúr a správnom nasadení tesniaceho krúžku sa jemnou vrstvou mazadla namaže tesniaci krúžok a hladký koniec rúry sa zasunie do hrdla, kým nedorazí nakoniec. Použitie agresívnych olejov a mazadiel, ktoré by poškodili tesniaci krúžok, je zakázané! Súososť rúr a tvaroviek musí byť zaručená. Prenos a kladenie rúr v rozmedzí teplôt 0°C - +5°C je treba prevádzať s veľkou opatrnosťou z dôvodu krehnutia a následného prasknutia materiálu.
Štandardné stavebné dĺžky sú: 0,5 m, 1,0 m, 2,0 m, 3,0 m a 6,0 m. Každá rúra má hrdlo so silikónovým okrajovým tesnením. Široká škála systémových prvkov umožňuje efektívnu montáž kanalizačnej siete. Pri uskladnení na voľnom priestranstve dlhšom ako 90 dní sa odporúča zakrytie rúr proti ultrafialovým lúčom. Rúry musia byť chránené proti čelným a iným deformáciám. Je vhodné ukladať rúry na seba podľa priemeru. Skladovanie rúr je najvhodnejšie v baleniach z výroby a na rovnom povrchu, aby nedochádzalo k ich ohybu.
Ako sa ĽAHKO napojiť na PVC vodovodné potrubie (najlepšia metóda s malým otvorom)
Výhody a Nevýhody PVC-U Rúr
Výhody:
- Hladký vnútorný povrch, ktorý zaisťuje vynikajúci odtok a prietok vody a znižuje riziko tvorby sedimentov.
- Vysoká statická nosnosť, t. j. odolnosť proti tlaku a praskaniu.
- Nízka špecifická hmotnosť, takže sa dajú ľahko prepravovať, rýchlo a ľahko sa inštalujú a pripájajú k potrubnému systému a samotné rúry môžu byť dlhé až 5 m.
- Úplná nepriepustnosť a trvanlivosť.
- Minimálne náklady na údržbu.
- Odolnosť voči korózii a chemikáliám.
Nevýhody:
- Neodolnosť voči UV žiareniu (pri dlhodobom vystavení slnku môže dôjsť k degradácii materiálu).
- Pomalšia tvorba biofilmu, ktorý zabezpečuje samočistenie.
- V prípade veľkého prítoku vody môže dôjsť k spätnému toku, resp. k zmene smeru toku.
Alternatívne Materiály pre Kanalizačné Rúry a Systémy
Okrem PVC-U existujú aj iné materiály, ktoré sa používajú na výrobu kanalizačných rúr. Patrí medzi ne:
- PE-HD (polyetylén s vysokou hustotou): Rebrované kanalizačné rúry z PE-HD sú dvojvrstvové s hladkým vnútrom a vonkajšou rebrovanou stranou. Sú odolné voči odpadovým vodám, majú dobrý prietok a malé trenie. Montáž a údržba rebrovaných PE-HD rúr je možná pri extrémnych teplotách (od -40 °C do +80 °C).
- Polypropylén (PP): Používa sa na výrobu hladkých a rebrovaných kanalizačných rúr. Pre potreby kanalizačných potrubí je polypropylén dodatočne vystužený minerálmi a kryštalizovaný. Materiál HT-PP (Polypropylén s vysokou tepelnou odolnosťou) je určený predovšetkým pre vnútorné kanalizačné systémy, kde je potrebné odvádzať horúce odpadové vody z kuchýň, kúpeľní a práčovní. HT-PP rúry odolávajú teplotám až do 90°C a sú tiež odolné voči chemikáliám. Ich výhodou je aj dobrá zvuková izolácia.
- Betónové rúry: Používajú sa na odtok dažďovej vody a odtok odpadových vôd vyššej kapacity, preto sú najvhodnejšie pre verejné kanalizácie. Pre betónové kanalizačné rúry je charakteristická nepružnosť, nepriepustnosť a vysoká nosnosť.
- Polyesterové rúry (PI)/Sklené lamináty (GRP): Polyester je materiál, ktorý sa skladá z troch zložiek: nenasýtenej polyesterovej polyesterovej živice, sklenených vlákien a rôznych prísad. Používajú sa sklené lamináty (GRP) na báze nenasýtenej polyesterovej živice (UP).
Existujú rôzne potrubné systémy, ktoré pokrývajú širokú škálu aplikácií. Patria sem potrubné systémy z termoplastov pre beztlakové kanalizačné potrubia a stoky, ako aj potrubné systémy z plastov pre beztlakové kanalizačné potrubia a stoky uložené v zemi. Pre podzemné aplikácie sa často využívajú potrubné systémy so štruktúrovanou stenou z nemäkčeného polyvinylchloridu (PVC-U), polypropylénu (PP) a polyetylénu (PE). Pre náročnejšie podmienky sú k dispozícii plastové potrubné systémy pre podzemné a nadzemné tlakové kanalizácie z nemäkčeného polyvinylchloridu (PVC-U). Takisto sú dostupné potrubné systémy na obnovu kanalizačných potrubí, stôk a vodovodných sietí, či betónové rúry na splaškové odpadové vody.
