Ako dodávateľ guľových ventilov sa nás často pýtajú na použitie rôznych typov guľových ventilov. Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Je to typ ventilu, ktorý má tri porty, čo mu umožňuje riadiť tok tekutiny vo viacerých smeroch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami.
Trojcestný ventil je riadiacim komponentom v systéme dopravy tekutín s funkciami ako vypínanie, regulácia, odklonenie, zabránenie spätnému toku, stabilizácia napätia, odklonenie alebo prepad. Trojcestné ventily možno použiť na reguláciu prietoku rôznych typov tekutín, ako je vzduch, voda, para, rôzne korozívne médiá, bahno, olej, tekuté kovy a rádioaktívne médiá. V závislosti od typu môže trojcestný ventil spojiť dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo rozdeliť jeden prúd na dva samostatné.
Konštrukcia a Typy Trojcestných Guľových Ventilov
Pokiaľ ide o konštrukciu - schéma trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Vo všeobecnosti je konštrukcia (schéma) trojcestného ventilu navrhnutá s ohľadom na trvanlivosť a spoľahlivosť, čo je kľúčové vzhľadom na ich použitie v systémoch kritického významu, ako sú vykurovacie, klimatizačné alebo priemyselné inštalácie.

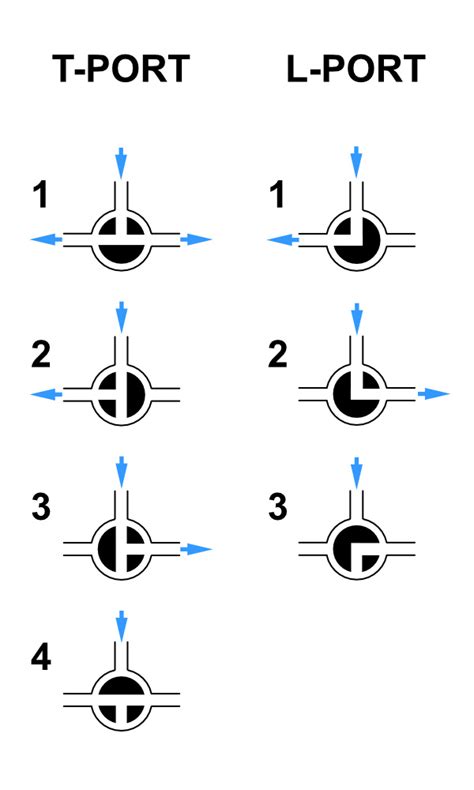

Typy podľa tvaru priechodu: L-port a T-port
Pracovný princíp: Trojcestný ventil sa delí hlavne na typ L a typ T. Trojcestné guľové ventily sú k dispozícii vo verziách T a L.
- Trojcestné guľové ventily s L-portom: Tieto ventily majú v guli priechod v tvare L. Používajú sa na presmerovanie toku tekutiny z jedného zdroja do dvoch rôznych miest určenia alebo naopak. Trojcestný ventil typu L hrá hlavne distribučnú úlohu. Princíp je jeden dnu a jeden von. Trojcestný guľový ventil typu L môže spájať iba dve rúrky, ktoré sú navzájom ortogonálne, a nemôže udržiavať vzájomné spojenie tretieho potrubia a slúži len ako rozvod.
- T-port trojcestné guľové ventily: Tieto ventily majú priechod v tvare T v guli. Používajú sa na miešanie alebo delenie toku tekutiny. Môžu sa použiť na zmiešanie dvoch rôznych tekutín alebo na rozdelenie toku jednej tekutiny do dvoch alebo viacerých prúdov. Trojcestný ventil typu T je rozdelený na dva typy: sútok a odklon. T-tvar umožňuje, aby tri ortogonálne rúrky navzájom komunikovali a odrezali tretí kanál, aby fungoval ako rozdelenie a zlúčenie. Štruktúra typu T je zložitejšia ako štruktúra typu L. Trojcestný ventil typu T má štvorstranné sedlo ventilu, zatiaľ čo typ L má sedlo ventilu obojstranné.
Konštrukcia miešacieho trojcestného ventilu je zvyčajne zložitejšia, pretože musí účinne kombinovať dva rôzne prúdy média, aby dosiahol jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. V prípade rozdeľovacích ventilov je schéma konštrukcie trojcestného ventilu o niečo jednoduchšia, ale stále musí zohľadňovať presné riadenie prietoku, aby bola zaistená spoľahlivá prevádzka v rôznych prevádzkových podmienkach.
Rozdiel medzi T-typ a L-typ elektrickými trojcestnými guľovými ventilmi
Elektrický trojcestný guľový ventil je nový typ trojportového spínacieho guľového ventilu, ktorý môžete použiť na ovládanie komutatívne, pozmeňovanie alebo sútoku troch potrubia médií. Podľa inej základnej štruktúry, možno rozdeliť do typu T alebo typu L. Rozdiel medzi L-typ a T-typ elektrickým trojcestným guľovým ventilom je hlavne kvôli rozdielu vnútornej štruktúry, pričom rozdiel vzhľad nie je vidieť!
| Typ ventilu | Hlavné použitie | Možnosti pripojenia | Vnútorná štruktúra |
|---|---|---|---|
| L-typ | Komutatívne (distribúcia, presmerovanie) | Spája iba dve rúrky, ktoré sú navzájom kolmé; nemôže udržať vzájomné spojenie tretieho potrubia súčasne. | Obojstranné sedlo ventilu; priechod v tvare L. |
| T-typ | Delenie alebo miešanie média; sútok a odklon. | Umožňuje, aby tri kolmé rúrky navzájom komunikovali a odrezali tretí kanál. | Štvorstranné sedlo ventilu; priechod v tvare T. |
Princíp Fungovania Trojcestného Ventilu
Prejdime teraz k časti, v ktorej vysvetlíme, ako funguje trojcestný ventil. Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.
Čo sa deje vo vnútri trojcestného ventilu? Fungovanie tohto zariadenia - ventilu spočíva v otáčaní vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupného portu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku. Fungovanie trojcestného ventilu je kľúčové v systémoch, kde je potrebná dynamická zmena smeru prietoku alebo miešanie média.
Princíp činnosti trojcestného guľového kohúta určuje, že teleso ventilu má tri porty, jeden v dvoch alebo dva v jednom von. Na rozdiel od bežného ventilu, keď je vnútorné ventilové jadro v rôznych polohách, sú zapnuté rôzne vývody. Napríklad keď je ventilové jadro v spodnej časti, ľavý a pravý je pripojený a spodný vývod je uzavretý; ak je cievka v hornej časti, dolná ľavá časť je pripojená a pravá zásuvka je zatvorená.
Princíp činnosti trojcestného guľového ventilu je nasledovný:
- Trojcestný guľový ventil je otvorený: dva vstupy a štyri výstupy, ktoré tlačia dva piesty, aby sa pohybovali na obe strany, a stlačujú pružinu, pričom výstupný hriadeľ sa otáča proti smeru hodinových ručičiek.
- Trojcestný guľový ventil je uzavretý: keď sa plyn stratí alebo sa stratí energia, pružina tlačí dva piesty dohromady, aby sa pohybovala smerom do stredu, a výstupný hriadeľ sa otáča v smere hodinových ručičiek.
Aplikácie Trojcestných Guľových Ventilov
Trojcestný ventil má široké uplatnenie v rôznych odvetviach priemyslu a v domácich inštaláciách ústredného kúrenia. Jeho hlavnou úlohou je regulácia smeru prietoku média, čo umožňuje presné riadenie hydraulických alebo tepelných procesov. Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v zložitých systémoch, čo sa premieta do optimalizácie práce celej inštalácie.
Priemyselné Aplikácie
Jedno z najbežnejších miest, kde nájdete trojcestné guľové ventily, je v priemyselnom prostredí.
- Chemické spracovateľské závody: Používajú sa na miešanie rôznych chemikálií. Môžete mať dva rôzne chemické prúdy prichádzajúce cez dva porty a potom môžete použiť ventil na ovládanie toho, koľko z každej chemikálie sa zmieša a odošle cez tretí port.
- Sektor ropy a zemného plynu: V ropných rafinériách sa používajú trojcestné guľové ventily na presmerovanie toku ropy alebo rafinovaných produktov. Môžu sa napríklad použiť na usmernenie toku medzi rôznymi skladovacími nádržami alebo na odoslanie oleja do rôznych spracovateľských jednotiek.
- Priemysel výroby energie: Tieto ventily sa používajú v chladiacich systémoch. Môžu usmerňovať tok chladiacej vody medzi rôznymi časťami elektrárne, ako sú kondenzátory a chladiace veže.
- Úpravne vody: Pri rôznych procesoch sa spoliehajú na trojcestné guľové ventily. Jedným z hlavných použití je miešanie chemikálií na čistenie vody. Chemikálie ako chlór, fluorid a koagulanty sa pridávajú do vody v rôznych fázach procesu úpravy. Používajú sa aj v procese spätného preplachovania filtrov. Počas spätného preplachovania sa tok vody obráti cez filtre, aby sa odstránili nahromadené nečistoty.
Aplikácie v Budovách a Domácnostiach
Systémy vykurovania, vetrania a klimatizácie (HVAC) tiež vo veľkej miere využívajú trojcestné guľové ventily. Vo veľkých komerčných budovách sa tieto ventily používajú na reguláciu prietoku teplej a studenej vody vo vykurovacích a chladiacich systémoch. Napríklad v systéme chladenej vody možno ventil použiť na zmiešanie chladenej vody prichádzajúcej z chladiča s vratnou vodou z chladiacich hadov budovy. Vo vykurovacom systéme možno trojcestný guľový ventil použiť na presmerovanie toku teplej vody medzi rôznymi zónami v budove.
Trojcestné ventily sú tiež často súčasťou vybavenia väčších zariadení používaných v vykurovacích systémoch, ktoré sa používajú aj v rodinných domoch. Pripojenie trojcestného ventilu umožňuje efektívne riadenie rozdelenia alebo miešania prúdov (napr. teplej a studenej vody), čo je kľúčové v vykurovacích systémoch, kde je dôležité udržať správnu teplotu v rôznych zónach budovy. Montáž trojcestného ventilu v inštalácii ÚK umožňuje optimalizovať prevádzku vykurovacích systémov, čo vedie k úspore energie a zlepšeniu prevádzkovej účinnosti v obytných budovách.
V klimatizačných systémoch pomáhajú trojcestné ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov. Preto sa často používajú v moderných inštaláciách, kde automatizácia a flexibilita prevádzky majú zásadný význam.
Technická škola HVAC: 2-cestné a 3-cestné regulačné ventily pre AHU a FCU
Ovládanie a Nastavenie Trojcestného Ventilu
Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Nielenže zaisťuje správny prietok média, ale tiež minimalizuje riziko poškodenia a porúch systému. Preto je v priemyselných aj domácich inštaláciách nesmierne dôležité správne použiť a nastaviť trojcestný ventil.
Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov.
Aby trojcestný ventil pracoval optimálne, je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.
Trojcestný Termostatický Ventil
Trojcestný ventil s termostatom, známy tiež ako trojcestný termostatický ventil, je špeciálny druh ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému.
Princíp fungovania termostatického ventilu
Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe.
Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takého miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.
Použitie termostatických ventilov
Trojcestný termostatický ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. V praxi trojcestný termostatický ventil eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média. Trojcestný ventil s termostatom sa najlepšie osvedčí v systémoch, kde je kľúčové udržiavať stabilnú teplotu média. Ideálnym použitím pre tento typ ventilu sú inštalácie ústredného kúrenia a systémy teplej úžitkovej vody, kde je presné miešanie teplej a studenej vody nevyhnutné pre komfort a bezpečnosť.
Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania podľa meniace sa podmienok, čo zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam. Trojcestný termostatický ventil je kľúčový v systémoch, kde je dôležité udržiavať stabilnú teplotu pre pohodlie a bezpečnosť používateľov. Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty. Termostatické trojcestné ventily tiež zabraňujú riziku popálenín v prípade systémov TÚV.
Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Termostatický miešací ventil v systémoch ústredného kúrenia (UK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležité funkcie. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.
Výber a inštalácia trojcestného termostatického ventilu
Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania:
- Priemer závitov pripojení: Uistite sa, že priemer závitov pripojení ventilu je kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov.
- Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť.
- Rozsah regulácie v °C: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka.
- Pracovný tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii.
- Spojovací prvok v balení.
Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.
