Trojcestný ventil so servopohonom je kľúčovým komponentom v moderných vykurovacích a chladiacich systémoch, ktorý umožňuje presnú reguláciu prietoku média. Vďaka svojej schopnosti miešať alebo rozdeľovať prúdy vody s rôznymi teplotami prispieva k optimálnej prevádzke, komfortu a energetickej účinnosti budov.
Čo je trojcestný ventil a ako funguje?
Trojcestný ventil je zariadenie navrhnuté na reguláciu prietoku média (najčastejšie vody) medzi tromi portami. Jeho primárnou funkciou je buď miešanie dvoch prúdov média s rozdielnou teplotou, alebo rozdeľovanie jedného prúdu do dvoch samostatných okruhov.

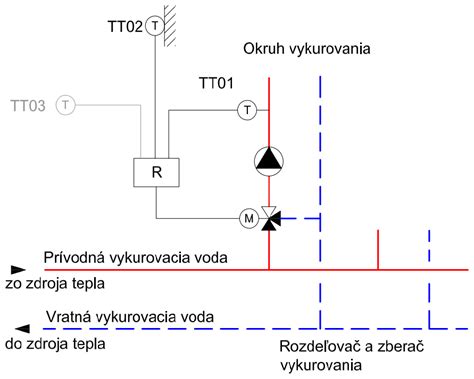

Schéma fungovania spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov, alebo naopak, v spájaní dvoch prúdov do jedného vstupného portu. Táto flexibilita umožňuje precíznu kontrolu teploty a prietoku v systémoch vykurovania a chladenia, čím zaisťuje udržiavanie optimálnej teploty v inštaláciách. Je to nevyhnutné pre efektívne fungovanie systémov podlahového vykurovania, centrálneho vykurovania a klimatizácie.
Typy a použitie trojcestných ventilov
Trojcestné ventily sa delia na dva základné typy podľa ich funkcie v systéme:
- Miešací ventil: Spája dva prúdy média - horúceho a chladnejšieho - za účelom dosiahnutia stabilnej teploty, ktorá následne smeruje do vykurovacieho alebo chladiaceho okruhu. Toto je užitočné napríklad na reguláciu teploty vody smerujúcej do radiátorov alebo podlahového vykurovania.
- Rozdeľovací ventil: Rozdeľuje jeden prúd média do dvoch rôznych okruhov. Toto je užitočné v systémoch, kde je potrebné súčasne zásobovať dva nezávislé okruhy, napríklad radiátory a bojler.
Vďaka svojej konštrukcii a funkcii sú trojcestné ventily ideálne pre:
- Domáce a malé zariadenia: Umožňujú riadenie toku teplej a studenej vody v rámci domácností a menších komerčných prevádzok.
- Prepínacie alebo zmiešavacie aplikácie: Používajú sa vo vykurovacích alebo chladiacich systémoch na prepínanie medzi rôznymi cestami alebo na miešanie médií.
- Reguláciu teploty: Zabezpečujú presnú reguláciu teploty v podlahovom vykurovaní, centrálnych vykurovacích systémoch a klimatizáciách.
Trojcestné ventily, ktorých súčasťou je valcový uzáver, dovoľujú prerušenie toku nezávisle na tlaku medzi rôznymi cestami. Hlava ventilu je navyše odnímateľná, čo uľahčuje údržbu a servis.
Montáž a pripojenie trojcestného ventilu
Otázka, ako pripojiť trojcestný ventil, závisí od špecifikácií inštalácie a jej zamýšľanej funkcie (miešanie alebo rozdeľovanie médií).
Kde namontovať trojcestný ventil?
Vo všeobecnosti sa trojcestný ventil montuje na prívodnom potrubí, kde jedným portom vchádza médium z kotla a dvoma ďalšími portami vychádza do rôznych okruhov (napríklad podlahového vykurovania a radiátorov). Dôležité je, aby smery prietoku zodpovedali označeniam na ventile, čo zabezpečí jeho správnu funkciu.
Montáž pred čerpadlom
Trojcestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním. Ventil pred čerpadlom zabezpečuje stabilný prietok a bráni kavitácii, ktorá by mohla poškodiť čerpadlo.
Možnosti montáže: Prívod vs. Návrat
Trojcestný ventil môže byť namontovaný ako na prívode, tak aj na návrate, v závislosti od požadovaného efektu v vykurovacom alebo chladiacom systéme.
- Regulácia teploty na prívode: 3-cestný ventil namontovaný na prívode umožňuje kontrolu teploty vody smerujúcej do vykurovacieho okruhu. Toto je užitočné v inštaláciách, kde je dôležité zabezpečiť médium s vhodnou teplotou pre spotrebiče tepla (napr. radiátory). Miešací ventil v tomto prípade chráni inštaláciu pred prehriatím, najmä v situáciách, keď zdroj tepla (napr. kotol) produkuje extrémne vysoké teploty.
- Regulácia teploty návratu: 3-cestný ventil namontovaný na návrate umožňuje reguláciu teploty vody vracajúcej sa do zdroja tepla. Týmto spôsobom možno chrániť kotol pred príliš nízkou teplotou návratu, čo je obzvlášť dôležité pre kotly na tuhé palivá, ktoré môžu byť citlivé na kondenzáciu.
Nastavenie a kalibrácia trojcestného ventilu
Nastavenie 3-cestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť v danej inštalácii.
- Automatické systémy: V systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore, ktorý ovláda polohu ventilu na základe nameraných teplôt. Ak sa používa servopohon, musí byť správne kalibrovaný, aby presne riadil prietok.
- Manuálne nastavenie: Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty. Napríklad, ak má ventil miešať horúcu vodu z kotla s chladnejšou vodou vracajúcou sa z inštalácie, mal by byť nastavený tak, aby dosiahol teplotu vhodnú pre daný okruh, napríklad 55 °C pre radiátory (čo zodpovedá teplote približne 20-22 °C v miestnosti).
Servis a kontrola funkčnosti
Pokazený 3-cestný ventil môže spôsobovať nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou teplotou v miestnostiach alebo nadmerným zvýšením teploty.
Ako skontrolovať 3-cestný ventil
Je potrebné vykonať vizuálnu kontrolu, overiť správnu činnosť servopohonu a monitorovať teplotu a prietok média v systéme.
Regulačné ventily Baelz (2-cestné a 3-cestné)
Porovnanie trojcestného a štvorcestného ventilu
Trojcestný ventil a štvorcestný ventil sa líšia hlavne konštrukciou a funkciou v systéme vykurovania.
- Trojcestný ventil: Má tri prietokové porty a môže miešať dva prúdy média alebo rozdeľovať jeden prúd do dvoch okruhov.
- Štvorcestný ventil: Má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá.
Rozhodnutie o výbere ventilu závisí od potrieb inštalácie - ak je potrebné stabilné miešanie a kontrola teploty, zvoľte miešací ventil. Pri zložitejších požiadavkách môže byť vhodnejší štvorcestný ventil.
Technické parametre trojcestných ventilov so servopohonom (24V a 230V)
Nižšie sú uvedené technické špecifikácie rôznych modelov trojcestných ventilov so servopohonom. Rozlišujeme ventily určené ako rozdeľovacie s pripojením G alebo R, ktoré majú štandardný prevádzkový tlak 10 bar, a robustnejšie guľové ventily s pripojením R, ktoré dosahujú prevádzkový tlak až 16 bar. Osobitnú pozornosť venujeme modelom s elektrickým napájaním 24 V AC, ktoré sú v mnohých aplikáciách preferované pre svoju bezpečnosť a flexibilitu.
Trojcestné rozdeľovacie ventily so servopohonom (10 bar, IP54)
Tieto modely sú vhodné pre aplikácie, kde je potrebná spoľahlivá regulácia prietoku média s nižším prevádzkovým tlakom. Prehľad 24V a 230V variantov:
| Parameter | G 1/2" A (ISO 228-1) M (24V) | G 3/4" A (ISO 228-1) M (24V) | R 3/4" (EN 10226-1) M (24V) | R 1" (EN 10226-1) M (24V) | G 1/2" A (ISO 228-1) M (230V) | G 3/4" A (ISO 228-1) M (230V) | R 3/4" (EN 10226-1) M (230V) | R 1" (EN 10226-1) M (230V) |
|---|---|---|---|---|---|---|---|---|
| Elektrické napájanie | 24 V AC | 24 V AC | 24 V AC | 24 V AC | 230 V AC | 230 V AC | 230 V AC | 230 V AC |
| Maximálny prevádzkový tlak | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Stredný rozsah teploty prostredia | -5-110 °C | -5-110 °C | -5-110 °C | -5-110 °C | -5-110 °C | -5-110 °C | -5-110 °C | -5-110 °C |
| Rozsah teploty prostredia | 0-55 °C | 0-55 °C | 0-55 °C | 0-55 °C | 0-55 °C | 0-55 °C | 0-55 °C | 0-55 °C |
| Trieda ochrany | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 | IP 54 |
| Dĺžka napájacieho kábla | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m |
| Hodnota kontaktu prídavného mikrospínača (230 V) | 0,8 A | 0,8 A | 0,8 A | 0,8 A | 0,8 A | 0,8 A | 0,8 A | 0,8 A |
| Prietokový koeficient (Kv) | 3,9 m³/h | 3,9 m³/h | 8,6 m³/h | 9,0 m³/h | 3,9 m³/h | 3,9 m³/h | 8,6 m³/h | 9,0 m³/h |
| Prevádzkový čas (90° rotácia) | 40 s | 40 s | 40 s | 40 s | 40 s | 40 s | 40 s | 40 s |
Trojcestné guľové ventily so servopohonom (16 bar, IP65)
Tieto modely sú robustnejšie, ponúkajú vyšší prevádzkový tlak a lepšiu triedu ochrany, čo ich predurčuje pre náročnejšie aplikácie v priemyselných a väčších vykurovacích/chladiacich systémoch.
| Parameter | R 3/4" (24V) | R 1" (24V) | R 1 1/4" (24V) | R 1 1/2" (24V) | R 2" (24V) | R 3/4" (230V) | R 1" (230V) | R 1 1/4" (230V) | R 1 1/2" (230V) | R 2" (230V) |
|---|---|---|---|---|---|---|---|---|---|---|
| Elektrické napájanie | 24 V AC | 24 V AC | 24 V AC | 24 V AC | 24 V AC | 230 V AC | 230 V AC | 230 V AC | 230 V AC | 230 V AC |
| Maximálny prevádzkový tlak | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar | 16 bar |
| Stredný rozsah prevádzkovej teploty | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C | -10-110 °C |
| Rozsah teploty prostredia | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C | -10-55 °C |
| Trieda ochrany | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Hodnota kontaktu prídavného mikrospínača (230 V) | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A | 6 (2) A |
| Max. tlakový spád (△p max.) | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar | 10 bar |
| Prietokový koeficient (Kv) | 9,9 m³/h | 13,4 m³/h | 22,8 m³/h | 44 m³/h | 50 m³/h | 9,9 m³/h | 13,4 m³/h | 22,8 m³/h | 44 m³/h | 50 m³/h |
| Prevádzkový čas (rotácia 90°) | 100 s | 100 s | 100 s | 100 s | 100 s | 100 s | 100 s | 100 s | 100 s | 100 s |
Ďalšie možnosti a kompatibilita
Okrem uvedených modelov sú k dispozícii aj špecializované trojcestné prírubové zmiešavacie ventily, ako napríklad radu ESBE 3F s telom ventilu z liatiny, určené pre systémy vykurovania alebo chladenia. Tieto armatúry sú často vybavené pákou na ručné ovládanie a stupnicou na určenie polohy, avšak vo väčšine moderných aplikácií je ovládanie zaistené pomocou servopohonu.
S týmito ventilmi je možné použiť široký rad servopohonov, napríklad ESBE radu ARA 600 (adaptér je súčasťou servopohonu) alebo ESBE radu 90. Pre systémy vetrania a klimatizácie (VZT) je tiež možné využiť servopohony ako BELIMO a iné kompatibilné modely. Dôležitým aspektom je aj možnosť údržby, keďže všetky hlavné časti ventilov je možné vymeniť alebo pretesniť, pričom sú k dispozícii sady tesnení alebo kompletné renovačné sady.
