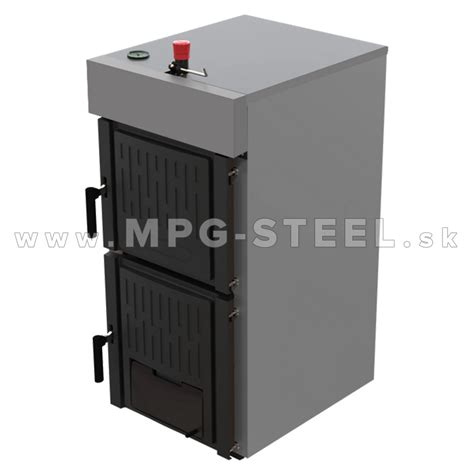

Kotol EMKA, často označovaný ako predchodca moderných vykurovacích systémov ako Viadrus, je legendou medzi kotlami na tuhé palivo. Mnohé domácnosti ho používajú desiatky rokov, čo svedčí o jeho robustnosti a dlhej životnosti. Hoci bol pôvodne navrhnutý na kúrenie uhlím a koksom, s postupom času sa objavili aj možnosti jeho prispôsobenia na spaľovanie dreva, čo mnohí majitelia úspešne realizovali.
História a spoľahlivosť kotla Emka
Prvé zmienky o kotle EMKA pochádzajú z obdobia pred rokom 1975, kedy bol bežne používaný na vykurovanie domácností. Aj keď jeho konštrukcia je staršia, mnohí používatelia ho stále považujú za spoľahlivý a efektívny. Príkladom je užívateľ, ktorý má kotol EMKA s označením "desetiválec" v prevádzke od roku 1975. Hoci pôvodné kúrenie čiernouhoľnými kalmi spôsobilo poškodenie liatinových článkov, postupná výmena týchto článkov a prechod na spaľovanie dreva viedli k jeho dlhodobému bezproblémovému fungovaniu.
Ďalší používateľ uvádza, že kotol EMKA používa už 20 rokov a je s ním spokojný, hoci si uvedomuje jeho vek a obavy z budúcej životnosti. Tento kotol je označovaný ako osvedčená klasika, na ktorú sa dajú zohnať náhradné diely (ND). Aj keď predajne ako ZDB už neexistujú, ND sa dajú zohnať prostredníctvom inzerátov alebo od iných užívateľov. Niektorí používatelia majú dokonca v zásobe celé kotly ako zdroj náhradných dielov. Model U22D, ktorý je nástupcom EMKA, je tiež chválený za svoju kvalitu a robustnosť. Mnohí majitelia sú s ním veľmi spokojní a zdôrazňujú, že je to o znalosti obsluhy, využití predností kotla a použití správneho paliva.
Výzvy a riešenia pri prevádzke na rôzne palivá
Z histórie prevádzky kotla EMKA vyplýva, že kúrenie čiernouhoľnými kalmi predstavovalo pre liatinové články značnú záťaž. Tieto kalové odpady, niekedy nazývané "bojový bodový propalovač", spôsobovali postupné poškodzovanie článkov, čo si vyžadovalo ich častú výmenu. V takýchto prípadoch si užívatelia museli osvojiť proces výmeny článkov, vrátane výroby potrebného náradia.
Po rokoch prevádzky na uhlie sa mnohí majitelia kotlov EMKA rozhodli pre prechod na spaľovanie dreva. Tento proces si vyžadoval určité experimenty a úpravy, aby sa dosiahla optimálna účinnosť. Medzi najčastejšie úpravy patrili konštrukčné úpravy ohniska a zabezpečenie dostatočného prívodu vzduchu.
Kľúčové vylepšenia: JS-trubka a tunel pre efektívne spaľovanie dreva
Princíp fungovania
Princíp je dôležitý pre pochopenie funkcie. Tunel - stredové vedenie a predhrievanie primárneho vzduchu prechádza čiastočne do paliva na rošte cez otvory v tuneli a ďalej nad palivo trubkou, ktorá privádza predhriaty sekundárny vzduch. Tým je zabezpečené privedenie týchto vzduchov a ich regulácia bez ďalších zásahov obsluhy do vyhorenia paliva.
Konštrukcia a rozmery tunela
Šírka tunela je približne 9 cm, ale podľa kotla presahuje stredové spojenie článkov asi o 0,5 cm, čím je zabezpečené prúdenie primárneho vzduchu tunelom. Tunel je často zasypaný do približne 1/3 žeravým popolom, preto je potrebné počítať s danou šírkou. Zadná časť takmer uzatvára zadný článok, predná časť je otvorená, siahajúca až k dvierkam na rošte. Tunel nie je potrebné čistiť, ťah čistí popolček, ktorý jediný môže do tunela prepadnúť.
Konštrukcia a funkcia JS-trubky
Výška trubky je daná možnosťou čistiť klenbu výmenníka nad palivom, ak je to potrebné, a množstvom paliva, ktoré sa dá do kotla nasypať - piliny, kôry, zmes s lístím, aby trubka nebola pod hornou plochou paliva. Pri kusovom dreve by to tak nevadilo, ale nemá význam urobiť trubku zbytočne krátku. Trubka má vonkajší priemer 50 mm a vo dvoch radoch otvory po obvode: nižšie pre ďalšiu fázu horenia a vyššie pre prvotnú fázu horenia po priložení. Horný otvor trubky je voľný z dôvodu prvotnej fázy horenia, kedy je plynov najviac, a z dôvodu zníženia odporu vzduchu pri horení, kedy je na rošte malá vrstva žeravého, čím by vzduch prúdil trubkou menej, než je potrebné pre vyhorenie plynov z paliva. Kolík na trubke je opora voči zadnému článku pre zaistenie pri prikladaní dreva a možnom údere do trubky.
Skúsenosti a riešenie problémov s inštaláciou
Používatelia zdieľajú svoje skúsenosti s touto úpravou. Jeden z nich popisuje problém s dymením po inštalácii tunela, ktorý bol následne vyriešený úpravou šírky tunela. Pôvodne mal tunel široký cca 11 cm, čo pravdepodobne príliš znížilo primárny vzduch v prospech sekundárneho. Po zúžení tunela na približne 9 cm (odrezaním 1 cm z každej strany) sa problém vyriešil a kotol začal fungovať správne. Iný používateľ úspešne implementoval túto úpravu a popisuje výrazné zlepšenie efektivity spaľovania. Trubka je na nákresoch často oddelená od tunela, no jeden užívateľ ju urobil napevno, navaril ju priamo na tunel a pri troche šikovnosti ju dostal vkuse do kotla.
Uvedené vylepšenie pomôže aj pri spaľovaní reziny, kde často dochádza k expanzívnemu odhoreniu plynov pri neopatrnom naložení. Správne privádzanie a miešanie vzduchu zabezpečí stabilnejšie horenie.
NDS | Poďte s nami na stavbu a hrajte o zážitok
Regulátor ťahu: Automatizácia a optimalizácia horenia
Funkcia a význam regulátora ťahu
Regulátor ťahu pre kotly na drevo, uhlie a viacpalivové kotly obmedzuje prívod vzduchu, a tým silu horenia, čo dokáže predĺžiť čas horenia. Regulátor ťahu reguluje prívod vzduchu do kotla a riadi požadovanú intenzitu plameňa. Je dôležitý pre efektívne spaľovanie paliva.
Detailná prevádzka a regulácia
Regulátor ťahu je nastavený podľa požadovanej teploty vody kotla. V prikladacích dverách môže byť regulácia spojená s regulátorom ťahu. Naplno je otvorený prívod tiež predhriateho sekundárneho vzduchu po priložení. Potom sa pri uzatváraní regulátorom ťahu spodnej dusivky uzatvára súčasne horný prívod sekundárneho vzduchu a ten sa uzavrie a zostane uzavretý. Ďalej reguluje prívod primárneho a sekundárneho vzduchu regulátor ťahu cez spodnú dusivku a tunel s trubkou. Tým je zabezpečené privedenie týchto vzduchov a ich regulácia bez ďalších zásahov obsluhy do vyhorenia paliva. Potom sa dusivka uzavrie, čím kotol pomalšie stráca teplotu, lebo ho a systém neochladzuje ťah a žeravé na rošte vydrží dlhšie do ďalšieho priloženia.
Technické špecifikácie a typy

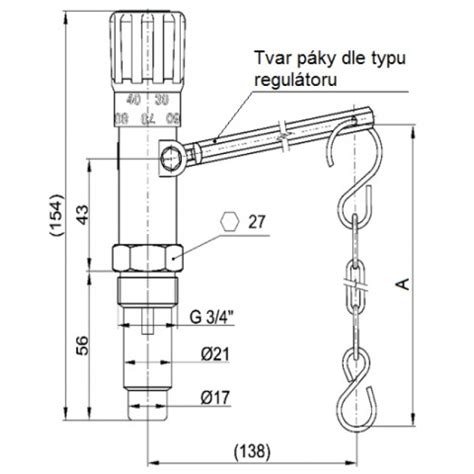

Medzi bežné typy patria regulátory ťahu ICMA alebo REGULUS RT4 S. Mechanizmus termostatického regulátora ťahu REGULUS RT4 S funguje nasledovne:
- Pohyb termostatického členu vyvolaný rastúcou teplotou pracovnej kvapaliny je pomocou pákového mechanizmu a retiazky prenášaný na klapku prívodu spaľovacieho vzduchu do zdroja tepla na tuhé palivá. Klapka sa zatvára a zdroj znižuje svoj výkon.
- Pri chladnutí pracovnej kvapaliny pôsobí proti členovi tlačná pružina, klapka prívodu spaľovacieho vzduchu sa otvára a výkon zdroja sa zvyšuje.
Technické údaje REGULUS RT4 S:
- Pripojovací rozmer: G 3/4 "vonkajší
- Menovitý tlak: PN 6
- Max. pracovný tlak: 0,6 MPa
- Max. pracovná teplota kvapaliny: 120 ° C
- Regulačný rozsah teploty pracovnej kvapaliny: 30 - 90 ° C
Tento typ regulátora je kompatibilný aj s kotlami ako Atmos DC18S.
Ďalšie možnosti regulácie a monitoringu
Možností, ako si zjednodušiť obsluhu kotla takýmito prvkami, je viac. Okrem štandardného regulátora ťahu existujú aj ďalšie vylepšenia, ako napríklad diaľková kontrola stavu kotla cez LED diódy, ktorá informuje o stave kotla a potrebe prikladania. Ďalšou možnosťou je teplomer s čidlom pripáskovaným k stúpačke radiátorov, ktorý pri poklese teploty signalizuje potrebu zásahu, napríklad pípnutím pri poklese pod 38 °C.
Komplexné vylepšenia a údržba kotla Emka

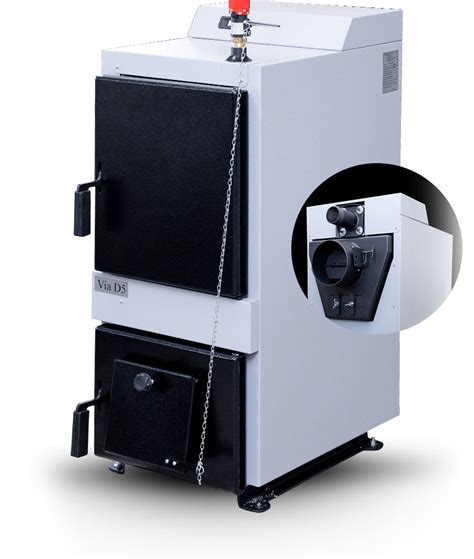

Okrem základných úprav ohniska a regulácie prívodu vzduchu existujú aj ďalšie možnosti, ako zvýšiť efektivitu a komfort prevádzky kotla Emka. Medzi tieto úpravy patrí lepšie zabalenie telesa kotla s vylepšenou izoláciou, pretože pôvodná izolácia bola často nedostatočná, čo viedlo k tepelným stratám. Pri výmene článku je možné urobiť aj novú kapotáž a poriadne zatepliť teleso kotla. Jeden užívateľ pri výmene prvého článku urobil aj novú kapotáž a poriadne teleso zabalil.

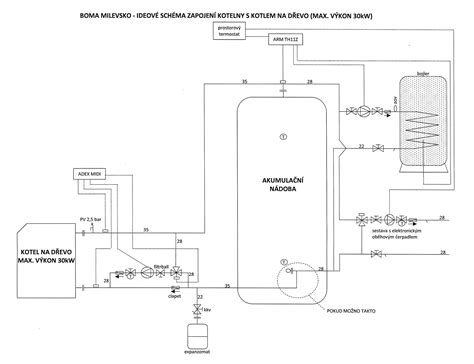

Pri inštalácii zmiešavacieho ventilu, napríklad ESBE, na oddelenie kotlovej teploty od radiátorovej, je možné vyviesť druhý výstup vpredu, čím sa dosiahne aspoň čiastočne diagonálne prepojenie pri tak dlhom telese. Pretože drevo potrebuje množstvo sekundárneho vzduchu, jeden užívateľ využil veko horáka (šamot bol aj tak večne rozbitý) a urobil náhradu šamotu z 20 mm železnej platne. Ako veko, tak aj platňu patrične prevŕtal (tak aby sa diery míňali) a s medzerou zložil, čím privádzal nad rošt ohriaty sekundárny vzduch. Z ďalších experimentov sa spomína monitoring teploty spalín a pokus s vložkou do spalinových kanálov.
Dostupnosť náhradných dielov a budúcnosť
Jednou z výhod kotla EMKA je aj dostupnosť náhradných dielov, najmä liatinových článkov. Aj keď predajne ako ZDB už neexistujú, náhradné diely sa dajú zohnať prostredníctvom inzerátov alebo od iných užívateľov. Niektorí používatelia majú dokonca v zásobe celé kotly ako zdroj náhradných dielov. Pri hľadaní náhradných dielov sa stretávame s požiadavkami na špecifické časti, ako sú napríklad šamotové výseče do vnútorného ohniska. V minulosti boli tieto diely bežne dostupné, dnes je ich zohnať náročnejšie. Hoci niektorí užívatelia uvažujú o výmene starého kotla Emka za moderné alternatívy, mnoho z nich je stále spokojných s jeho výkonom a spoľahlivosťou, najmä po vykonaní uvedených vylepšení. Atmos, rodinná česká firma s takmer 100-ročnou históriou a progresívnym vývojom, je jedným z najväčších popredných európskych výrobcov kotlov na tuhé palivá. Väčšina typov kotlov ATMOS patria medzi oprávnené zariadenia, na ktoré je možné požiadať o dotáciu prostredníctvom národných projektov Slovenskej inovačnej a energetickej agentúry "Zelená domácnostiam".
