Trojcestný prírubový zmiešavací ventil ESBE radu 3F predstavuje spoľahlivé a kompaktné riešenie určené pre systémy vykurovania alebo chladenia. Tieto ventily sú navrhnuté pre vysokú spoľahlivosť a dlhú životnosť v priemyselných aj domových inštaláciách, zabezpečujúc efektívnu reguláciu prietoku média.
Konštrukcia a materiálové vyhotovenie
Telo ventilu je vyrobené z kvalitnej šedej liatiny, čo zabezpečuje jeho dlhú životnosť a odolnosť voči mechanickému namáhaniu a prevádzkovým podmienkam. Rad ventilov 3F je dostupný v širokom rozsahu menovitých svetlostí DN 20-150 mm s prírubovým pripojením, čo umožňuje flexibilné použitie v rôznych aplikáciách.
Technické parametre a špecifikácie
Ventily radu 3F sú navrhnuté tak, aby spĺňali prísne technické požiadavky na reguláciu prietoku médií v systémoch HVAC. Hlavné technické charakteristiky zahŕňajú:
| Parameter | Hodnota |
|---|---|
| Tlaková trieda | PN 6 |
| Maximálna teplota média | 110 °C |
| Minimálna teplota média | -10 °C |
| Operačný uhol | 90° |
| Materiál tela | Šedá liatina |
| Pripojenie | Prírubové |
| Dimenzie | DN 20 až 150 mm |
Stupnica ventilu je potlačená obojstranne, vďaka čomu môže byť pri inštalácii ľubovoľne otočená podľa aktuálnej pozície ventilu v aplikácii, čo uľahčuje presné určenie polohy.
Ovládanie a automatizácia
Armatúra je štandardne vybavená hliníkovou pákou určenou na manuálne ovládanie a stupnicou na určenie polohy. Vo väčšine priemyselných a domových aplikácií je však preferované automatické ovládanie pomocou servopohonu.
HERZ 3-cestný zmiešavací ventil HERZ Teplomix
Kompatibilné servopohony a regulátory
Pre uľahčenie prevádzky ponúka rad 3F flexibilné možnosti ovládania, od manuálneho až po plne automatizované systémy. K motorizovaniu ventilov ESBE radu 3F je možné použiť nasledujúce zariadenia:

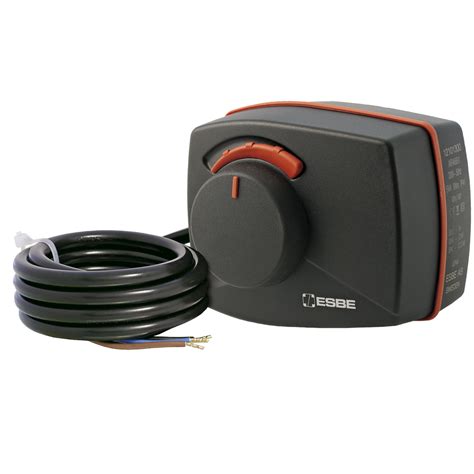

- ESBE rad ARA 600: Kompletný rad kompaktných servopohonov (adaptér je súčasťou servopohonu/balenia).
- ESBE rad 90: Štandardné servopohony pre široké spektrum aplikácií, robustné riešenie pre náročnejšie aplikácie.
- ESBE rad ARC 300: Alternatívna rada robustných pohonov pre priemyselné využitie.
- Regulátory ESBE: Ventily sú kompatibilné s regulátormi radov CRA120 a CRC120.
- VZT servopohony: Konštrukcia umožňuje pripojenie rôznych typov servopohonov, napríklad je možné využiť akékoľvek vhodné servo od výrobcu BELIMO.
Údržba a servis

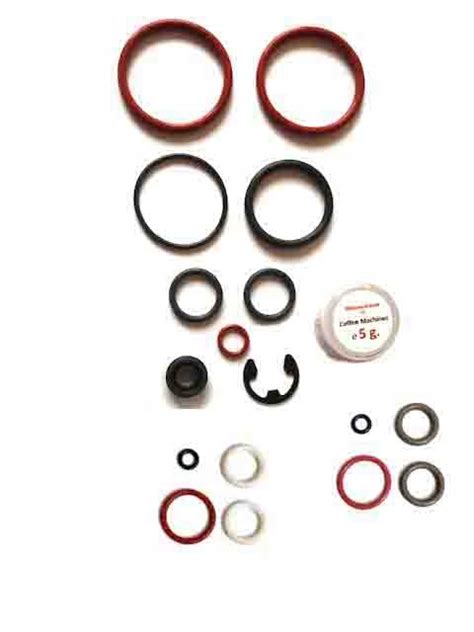

Konštrukcia ventilu umožňuje jednoduchú údržbu, nakoľko všetky hlavné časti je možné vymeniť alebo pretesniť. Pre servisné účely je k dispozícii sada tesnení alebo kompletná renovačná sada, čo predlžuje celkovú životnosť armatúry.
Oblasti použitia
Vďaka svojim technickým vlastnostiam sú trojcestné ventily ESBE 3F vhodné najmä pre systémy vykurovania alebo chladenia. Typicky sa používajú vo vykurovacích systémoch na zmiešavanie vody pre radiátorové alebo podlahové kúrenie.
