Trojcestný Ventil pre Manometer: Kľúčový Prvok pre Kontrolu a Bezpečnosť Systému

V mnohých hydraulických, vykurovacích a klimatizačných systémoch je trojcestný ventil kľúčovým prvkom. Jeho hlavnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. Tieto ventily sú často súčasťou vybavenia väčších zariadení používaných v rodinných domoch a v rôznych priemyselných odvetviach. Hlavnou úlohou trojcestného ventilu je regulácia smeru prietoku média, čo umožňuje presné riadenie hydraulických alebo tepelných procesov.

Čo je trojcestný ventil pre manometer a jeho funkcie

Trojcestný ventil je zariadenie, ktoré je namontované na potrubí pred tlakomerom a vykonáva niekoľko funkcií naraz. Vďaka tomuto zariadeniu sa vykonáva preplachovanie, preventívna kontrola alebo úplné vypnutie meradla tlaku. Vďaka tomuto ventilu je možné skontrolovať meracie zariadenie. Tlakomer sa kontroluje pripojením kontrolného tlaku k nemu. Trojcestný tlakomer tiež umožňuje čistenie výstupu.

Inštalácia tohto zariadenia je predpokladom výroby a je potrebná na vykonanie kontrol meracieho zariadenia. Ak zanedbáte tento odsek stavebných predpisov a predpisov (SNiP), tlakomer môže zlyhať, čo bude mať za následok neschopnosť zmerať tlak v tejto komunikačnej časti. Tento prvok komunikácie sa ľahko obsluhuje a udržuje. Poznámka! Na účely domácnosti sa namiesto trojcestného ventilu často používa spätný ventil typu spojky.

Princíp fungovania a konštrukcia trojcestného ventilu

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Tradične je teleso zariadenia vyrobené z bronzu. Pracovné predmety, ako napríklad zásobník a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy a používa sa na utesnenie tyče ako dvojitý prstencový prvok. Spojovacie diely (armatúry) môžu byť závitové alebo spájkované, v závislosti od modelu trojcestného ventilu.

Princíp činnosti trojcestného ventilu pre okruh plynového kotla je približne nasledujúci: keď je zariadenie v normálne otvorenom dopravnom režime, priamy priechodný dopravný kanál je otvorený. Rohový priechodný kanál zostáva zatvorený. Iný stav mechanizmu zabezpečuje otvorenie uhlového transportného kanála, resp. zablokovanie priameho transportného kanála. Možné sú aj medzipolohy drieku trojcestného ventilu a klapky.

Typy trojcestných ventilov

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie.

Miešacie trojcestné ventily

Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Zmiešavací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky.

Rozdeľovacie (separačné) trojcestné ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch. Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Špecifické typy pre pripojenie k manometru

K dnešnému dňu existuje niekoľko druhov tohto zariadenia, ktoré sú určené na použitie s tlakomerom:

• Trojcestný ťažný žeriav na meranie tlaku: Takýto výrobok má napínanú verziu pečate (odtiaľ názov). Tieto trojcestné ventily sú vyrobené z mosadze, ktorá je pomerne ľahký a ťažný materiál. Existujú 4 hlavné druhy korkových ventilov:
  • Zariadenie, v ktorom otvor má na oboch stranách rúrkové alebo metrické závity.
  • Zariadenie, ktoré má rúrkové závity na jednej strane otvoru a metrické na druhej strane.
  • Tretie zariadenie je v skutočnosti modifikáciou prvého a druhého a je vybavené blokovacím zariadením.
• Trojcestný guľový ventil s drenážnym tlakomerom: Vo vnútri trojcestných guľových ventilov je špeciálna guľa, ktorá má štrbinu v tvare písmena „G“ alebo „T“.
• Trojcestný tlačidlový žeriav pre tlakomer: Jedná sa o moderné zariadenie, ktoré má jeden veľký rozdiel od vyššie uvedených zariadení - vďaka tomuto ventilu sa eliminuje konštantný vplyv tlaku média na merací mechanizmus zariadenia. Meranie tlaku sa vykonáva nasledovne: stlačí sa tlačidlo a na meracie zariadenie sa aplikuje tlak na meranie.
• Alternatíva: Guľový ventil s objímkou. Tento ventil nie je trojcestný ventil ako taký, ale možno ho použiť na vykonávanie rovnakých funkcií. Tieto kohútiky sú vyrobené z mosadze, ktorá má ochrannú vrstvu chrómu.

Delenie podľa konštrukcie a ovládania

Okrem funkčného delenia na miešacie a rozdeľovacie, sa ventily delia aj podľa mechaniky uzávierky, tvaru zástrčky, typu uzávierky, spôsobu pripojenia k okruhu a spôsobu riadenia. Pre prehľadnosť sú tieto kategórie zhrnuté v nasledujúcej tabuľke:

Sedlové ventily

Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.

Rotačné ventily

Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Ovládanie a nastavenie trojcestného ventilu

Trojcestný ventil sa vyznačuje tým, že môže byť v niekoľkých polohách spínača. Napríklad v polohe č. 2 meracie zariadenie nemá prístup k komunikácii, ale je naopak pripojené k vonkajšiemu okolitému prostrediu.

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu.

Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Pre optimálnu funkciu trojcestného ventilu je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie.

Pohon trojcestného ventilu teda môže byť ručný, elektromechanický (termostatický, s tepelnou hlavicou), elektrický alebo hydraulický. Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby.

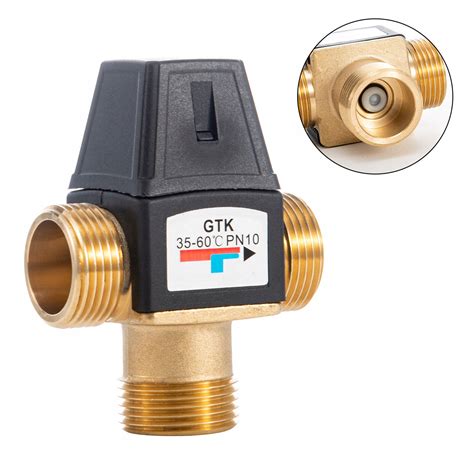

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu ručného nastavovania, čo umožňuje stabilnú a bezpečnú prevádzku inštalácie, pričom minimalizuje riziko prehriatia alebo ochladenia média. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Výhody trojcestného termostatického ventilu

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Trojcestný ventil s pohonom

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený. Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

Ako funguje trojcestný ventil s pohonom

Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme. Napríklad v systémoch podlahového vykurovania môže ventil meniť pomery miešania teplej vody z návratu a studenej vody zo zásobovania, aby sa udržala stála, optimálna teplota v okruhu. Miešací trojcestný ventil s pohonom slúži na presné riadenie teploty média v vykurovacích systémoch. Funguje na princípe miešania dvoch prúdov: teplého a studeného, čo umožňuje udržiavanie požadovanej teploty v okruhu.

Výhody trojcestného ventilu s pohonom

• Presná regulácia prietoku.
• Diaľkové ovládanie.
• Úspora energie.
• Zvýšená životnosť systému.
• Jednoduchá adaptácia na meniace sa podmienky.

Použitie trojcestných ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním.

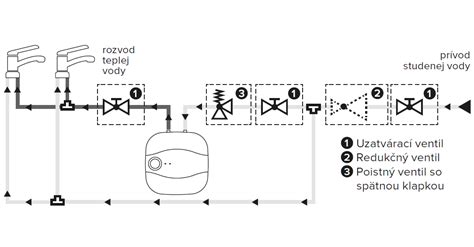

• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty.
• Klimatizačné systémy: Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.

V súvislosti s poruchami domácich plynových kotlov sa používatelia často stretávajú s poruchou trojcestného ventilu. Preto je dôležité vedieť, prečo toto zariadenie zlyháva a ako ho v prípade potreby diagnostikovať a opraviť.

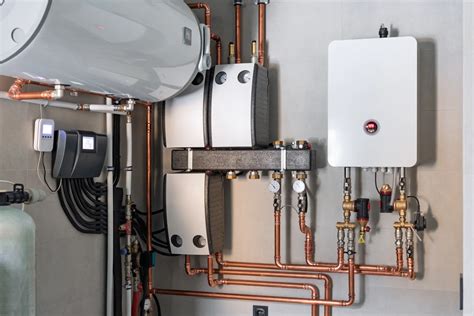

Inštalácia trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

• Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup).
• Typ ventilu: V závislosti od smeru prietoku sa rozlišujú modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
• Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
• Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
• Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
• Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
• Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

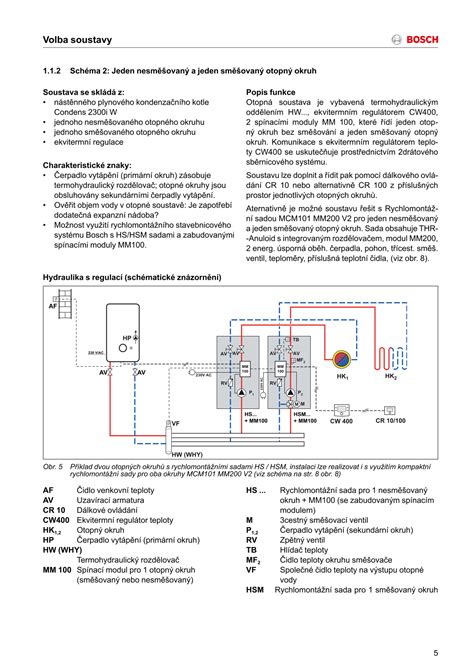

Pri inštalácii zmiešavacieho ventilu do systému diaľkového vykurovania existuje niekoľko možností zapojenia, ktoré závisia od charakteru vykurovacieho systému. V niektorých prípadoch je potrebné inštalovať prepojku na škrcenie nadmerného tlaku alebo vyvažovací ventil.

Výber a výrobcovia trojcestných ventilov

Na trhu je dostupná široká škála trojcestných ventilov od rôznych výrobcov. Pri výbere je dôležité zohľadniť nasledujúce faktory:

• Renomovaní výrobcovia: Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).
• Materiál: Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
• Technické parametre: Je nevyhnutné zohľadniť úroveň tlaku, maximálnu teplotu chladiacej kvapaliny, prípustný pokles tlaku a objem vody prechádzajúcej ventilom.
• Kapacita: Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.
• Typ pohonu a veľkosť ventilu: Trojcestný ventil s pohonom je komponent, ktorého cena závisí od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov.

Ideálne je, ak to pred nákupom môžete konzultovať s vaším inštalatérom, prípadne mu priamo povedzte, aby kúpil zmiešavač zodpovedajúci vykurovaciemu systému. Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu. Aby ste sa pri nákupe vyhli chybám, je nevyhnutné odborné posúdenie inštalatérom.
