Moderné vykurovacie systémy si vyžadujú precízne riadenie teploty a prietoku, čo je kľúčové pre efektívny a ekonomický chod celej inštalácie. Trojcestné ventily ESBE predstavujú jedno z najspoľahlivejších riešení na trhu, ktoré dokáže zabezpečiť optimálne rozdelenie tepelného média v rôznych aplikáciách. Pochopenie princípov fungovania týchto zariadení nie je len technickou záležitosťou - je to praktická zručnosť, ktorá môže výrazne ovplyvniť efektívnosť vášho systému.
Trojcestné ventily ESBE ponúkajú široké spektrum možností od jednoduchých manuálnych riešení až po sofistikované motorové pohony s presnou reguláciou. Nasledujúci obsah vám poskytne komplexný pohľad na problematiku trojcestných ventilov ESBE, ich technické parametre, možnosti inštalácie a praktické aplikácie, so špecifickým zameraním na servopohony radu ARA, vrátane modelu ARA 651.
Čo je trojcestný ventil ESBE a ako funguje?

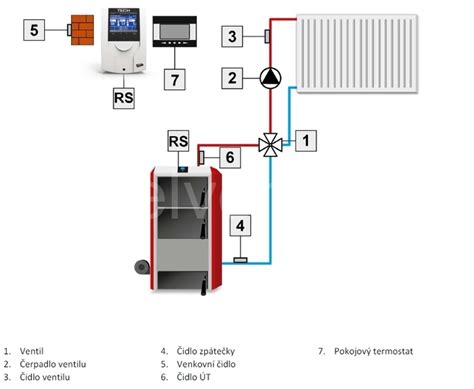

Trojcestný ventil predstavuje hydraulický prvok s tromi prípojkami, ktorý umožňuje reguláciu prietoku tepelného média medzi rôznymi okruhmi systému. ESBE ventily využívajú dva hlavné typy konštrukcie: miešacie a rozdeľovacie.
Miešacie ventily
Miešacie ventily spájajú dva vstupné prúdy s rôznou teplotou do jedného výstupného prúdu s požadovanou teplotou. Toto zapojenie je bežné pri regulácii teploty zmiešanej vody v vykurovacích systémoch.
Rozdeľovacie ventily
Rozdeľovacie ventily naopak rozdeľujú jeden vstupný prúd na dva výstupné prúdy s rôznym prietokom. Toto zapojenie sa využíva napríklad pri smerovaní tepelného média do rôznych častí systému.
Níže uvádzame odpovede na často kladené otázky našich zákazníkov, ktoré sa týkajú fungovania ventilov. Na ose ventilu je jedna časť osi zošikmená. Pokiaľ smeruje zošikmenie na niektorý port ventilu, je tento port uzavretý (neplatí pre ventily VRB a VRG140).
Technické parametre a výber trojcestného ventilu
Výber správneho trojcestného ventilu ESBE vyžaduje dôkladné poznanie technických parametrov a ich vplyvu na funkčnosť celého systému. Kľúčovým parametrom je Kvs hodnota, ktorá udáva prietok v m³/h pri tlakových stratách 1 bar. Táto hodnota je rozhodujúca pre dimenzovanie ventilu na základe požadovaného prietoku a dostupného diferenčného tlaku v systéme. Dôležitým aspektom je charakteristika prietoku, ktorá môže byť lineárna alebo rovnopercentná. Lineárna charakteristika znamená, že prietok sa mení priamo úmerne s polohou ventilu, zatiaľ čo rovnopercentná charakteristika zabezpečuje konštantnú regulačnú schopnosť v celom rozsahu zdvihu ventilu.
ESBE ventily sa vyrábajú v rôznych materiálových prevedeniach prispôsobených konkrétnym aplikáciám. Mosadzné ventily sú štandardom pre vykurovacie systémy s teplotami do 110°C. Tesnenia sú vyrobené z EPDM gumy, ktorá zabezpečuje dlhodobú tesnosť aj pri vyšších teplotách.
Výber servopohonu radu ARA
Pre ventily VRG odporúčame použiť servopohony radu ARA600. Okrem typu ventilu je však veľmi dôležité poznať správny riadiaci signál. Servopohony môžu byť riadené dvojbodovým, trojbodovým alebo proporcionálnym signálom a majú napájanie 24 V alebo 230 V.
Potreba vyššej sily servopohonu sa v priamej úmere zvyšuje s dimenziou ventilu. Môže byť prekročený krútiaci moment nutný na otáčanie ventilu. Pre ventily max. DN 50 odporúčame servopohony s krútiacim momentom 6 Nm. Pre ventily väčších DN odporúčame servopohony s krútiacim momentom 15 Nm.
| Dimenzia ventilu (DN) | Odporúčaný krútiaci moment servopohonu |
|---|---|
| Do DN 50 | 6 Nm |
| DN 50 - DN 150 | 15 Nm |

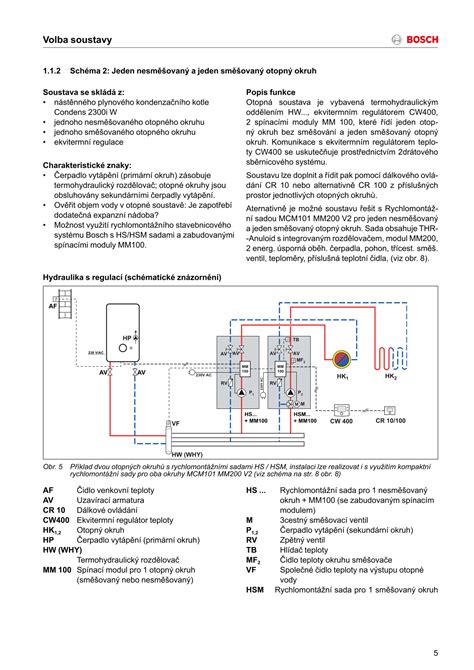

Aplikácie trojcestných ventilov ESBE
Trojcestné ventily ESBE nachádzajú široké uplatnenie v rôznych typoch vykurovacích systémov.
Kondenzačné kotly
V systémoch s kondenzačnými kotlami zabezpečujú optimálnu spätnú teplotu, čo maximalizuje kondenzáciu a efektívnosť kotla. Jednou z najdôležitejších funkcií je ochrana kotla pred tepelnými šokmi a koróziou.
Inteligentné budovy a automatizácia
Moderné vykurovacie systémy využívajú trojcestné ventily ESBE v komplexných regulačných schémach s viacerými regulačnými okruhmi. V inteligentných budovách sa ventily integrujú do systémov budovej automatizácie prostredníctvom komunikačných protokolov ako BACnet, Modbus alebo KNX.
Obnoviteľné zdroje energie
Pri kombinovaní s obnoviteľnými zdrojmi energie, ako sú solárne panely alebo tepelné čerpadlá, majú trojcestné ventily ESBE kľúčovú úlohu pri optimalizácii využitia dostupnej energie. Pri tepelných čerpadlách zabezpečujú optimálnu teplotu chladiva vstupujúceho do výparníka, čím maximalizujú efektívnosť celého systému.
Inštalácia a nastavenie servopohonu ESBE ARA 651
Správna inštalácia trojcestného ventilu ESBE je kľúčová pre jeho dlhodobú funkčnosť a spoľahlivosť. Ventil sa inštaluje v horizontálnej polohe s pohonom smerujúcim nahor. Táto orientácia zabezpečuje optimálne mazanie pohyblivých častí a zároveň umožňuje jednoduchú údržbu.
Postup inštalácie
- Inštalačný proces začína označením smerov prietoku na potrubí podľa schémy zapojenia.
- Po mechanickej montáži nasleduje pripojenie riadiaceho pohonu. Pri inštalácii servopohonu radu ARA, 90 NENÍ potrebné dokupovať ďalšiu montážnu sadu. Podobne pri inštalácii servopohonu radu ARA či regulátora CRx 110, 90Cx-x NENÍ potrebné dokupovať ďalšiu montážnu sadu, keďže montážna sada na tieto ventily VRG, VRB sú vždy súčasťou balenia spomínaných servopohonov či regulátorov.

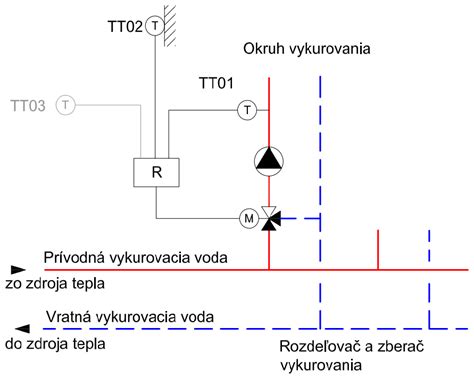

- Elektrické pohony vyžadujú pripojenie napájania a riadiaceho signálu podľa schémy zapojenia.
- Nastavte ventil do strednej polohy.
- Vyberte gombík vytiahnutím z ovládača.
- Skontrolujte, či gombík ARA nie je v polohe ručného ovládania.
- Všetky servopohony a regulátory ESBE sa dodávajú v strednej polohe.
- Skontrolujte, či sú ventil a servopohon správne zmontované dohromady, viac informácií o rôznych aplikáciách a spôsobe montáže nájdete v návode na použitie.
Nastavenie parametrov servopohonu
Správne nastavenie trojcestného ventilu ESBE je rozhodujúce pre optimálnu funkciu celého systému. U termostatických pohonov sa nastavuje požadovaná teplota priamo na termostate. Pre dosiahnutie optimálnej funkcie je potrebné nastaviť PID parametre regulátora. Začiatočné nastavenie sa odporúča P=5, I=120s, D=0, s následným jemným dolaďovaním podľa správania systému. Príliš vysoké P spôsobuje kmitanie, príliš nízke pomalú reakciu.
Pre nastavenie pracovného uhla, smeru a doby chodu servopohonu a riadiaceho signálu postupujte podľa návodu na obsluhu, kde sú vysvetlené všetky prepínače DIP a ich poloha. Pracovný smer možno nastaviť na prepínači DIP č. 5. Pre pohyb v smere hodinových ručičiek by mal byť prepínač nastavený doľava.
- DIP 1 a 2 - nastavenie pracovného uhla.
- DIP 3 a 4 - nastavenie doby chodu.
- DIP 5 - nastavenie pracovného smeru.
Zmenou prevádzkového uhla na prepínači DIP je nutné vykonať dodatočné nastavenie na otočnom disku - to umožní pohyb pohonu podľa nastavenia prepínača DIP a koncové spínače zastavia ventil v správnej polohe. Mikrospínač možno použiť na pripojenie externého zariadenia, ktoré chcete spúšťať/zastavovať podľa polohy ventilu. Príkladom môže byť obehové čerpadlo, ktoré chcete vypnúť, pokiaľ je ventil zatvorený.
Údržba a riešenie problémov
Pravidelná údržba trojcestných ventilov ESBE zabezpečuje ich dlhodobú spoľahlivosť a optimálnu funkciu. Z mnohoročných skúseností vieme, že ventily týchto radov VRG, VRB, F, pracujú spoľahlivo viac ako 10 rokov. Aby ste dosiahli čo najväčšiu životnosť svojich ventilov, je nutné dbať na to, aby nedochádzalo k vyššiemu pracovnému tlaku a k prekročeniu maximálneho rozdielu tlakovej straty. Ďalej je nutné dbať na čistotu média v otopnej sústave, aby nedochádzalo k mechanickému a chemickému zanášaniu ventilu.
Servopohony radov ARA, 90 pracujú spoľahlivo viac ako 5 rokov. Aby ste dosiahli čo najväčšiu životnosť svojich servopohonov, je nutné dbať na to, aby ste zvolili správny servopohon podľa výšky krútiacich momentov. Tiež je dôležité, aby nedošlo k prekročeniu povolenej odchýlky napätia o viac ako +-10%, ktoré by mohlo porušiť chod servopohonu.
Odporúčaný servis
Raz ročne sa odporúča demontáž a vyčistenie vnútorných častí ventilu, výmena tesnení a kontrola opotrebenia regulačných elementov. Základná vizuálna kontrola sa odporúča každé 3 mesiace.
Možné problémy a ich príčiny
- Netesnosť ventilu: Môže byť spôsobená opotrebovanými tesneniami alebo nečistotami na tesniacich plochách. Príčinou môže byť aj poškodený O-krúžok.
- Nesprávna regulácia: Môže mať príčinu v chybnom nastavení parametrov, poškodenom čidle teploty alebo mechanickom poškodení pohonu. Odporúčame skontrolovať, či nie je ventil predimenzovaný, a to výpočtom potrebnej hodnoty Kvs vo vašom systéme.
- Hlučná prevádzka: Môže signalizovať kavitáciu v dôsledku príliš vysokej rýchlosti prúdenia alebo nedostatočného tlaku v systéme.
- Servopohon ARA preskakuje: Môže byť poškodené koleso prevodovky servopohonu alebo chybný koncový spínač. Odporúčame vyčistiť ventil, urobiť rozbor vody s dôrazom na obsah mechanických i chemických látok, potom pridať filter a premazávať ventil. Pokiaľ ARA naďalej preskakuje, zašlite chybný servopohon do REMAK a.s.
- Chybná doska plošných spojov servopohonu: Pravdepodobne došlo k prekročeniu povolenej odchýlky napätia o viac ako +-10%.
Budúcnosť trojcestných ventilov ESBE
Vývoj trojcestných ventilov ESBE smeruje k ešte väčšej presnosti riadenia a integrácii s digitálnymi technológiami. Pokročilé materiály a povrchové úpravy predlžujú životnosť ventilov a znižujú náklady na údržbu.
