Komplexný sprievodca trámovou konštrukciou a izoláciou stropov pre moderné bývanie

Rodinný dom typu bungalov si vyžaduje špecifický prístup k riešeniu strešnej konštrukcie a izolácie, najmä ak sa jedná o neobývané podkrovie s obmedzenou výškou. Správne zateplenie stropu je kľúčové pre minimalizáciu tepelných strát v zime a zabránenie prehrievaniu interiéru počas horúcich letných mesiacov. Drevený trámový strop, kedysi bežná súčasť tradičných obydlí, si aj v modernej výstavbe nachádza svoje miesto, najmä v bungalovoch a drevostavbách, kde prináša pocit útulnosti a rýchlosť realizácie.

Jeho skladba, nosná funkcia a možnosti izolácie sú kľúčové pre celkový komfort bývania, energetickú efektivitu a zvukovú pohodu. Hoci sa na prvý pohľad môže zdať jednoduchý, správne navrhnutie a zhotovenie dreveného trámového stropu si vyžaduje pozornosť k detailom a pochopenie jeho technických vlastností. Tento článok sa zameriava na detailný popis skladby stropu, uloženia drevených trámov a techniky zateplenia, ktoré zabezpečia optimálny tepelný komfort a energetickú efektivitu vášho domu.

Konštrukcia trámových stropov a ich základné prvky

Úlohou stropných konštrukcií je primárne rozdelenie budovy po výške. V prípade drevených trámových stropov túto nosnú funkciu plnia stropné trámy, nazývané aj stropnice. Tieto prvky sú pravidelne rozmiestnené v osovej vzdialenosti od 0,9 do 1,2 metra. Pri nepravidelnom pôdoryse budovy sa ich rozmiestnenie prispôsobuje vejárovito.

Prierez stropníc, teda ich šírka (b) a výška (h), je daný predovšetkým rozpätím stropu a očakávaným zaťažením. Typické rozmery sa pohybujú v rozmedzí šírky 80 až 200 mm a výšky 120 až 300 mm. Orientačný výpočet výšky trámu je možné vykonať pomocou empirického vzťahu: h = (20 × l) + 180 (mm), kde l je rozpätie v metroch. Pomer výšky stropnice k jej šírke sa zvyčajne pohybuje od 7/5 do 2.

Pri potrebe preklenúť väčšie rozpätia je možné spriahnuť viacero drevených prierezov na výšku pomocou šmykových spojok a svorníkov. V súčasnosti sa však čoraz častejšie nahrádzajú modernými nosníkmi z lepeného lamelového dreva (KVH), ktoré umožňujú vytvoriť prvky s presne požadovaným prierezom a vlastnosťami. Konštrukčné drevo KVH firmy BISCHOFF + SCHÄFER spĺňa najmodernejšie kvalitatívne požiadavky na drevené stavebné materiály vo všetkých bežných rozmeroch, prierezoch a dĺžkach. Pre rozmerovú stabilitu sa kladie veľký dôraz na šetrné sušenie KVH hranolov. V moderných drevostavbách sa tradičné drevené trámy nahrádzajú aj tzv. skriňovými alebo I-beam nosníkmi, ktoré prinášajú úsporu materiálu a eliminujú niektoré nevýhody klasických trámov. Pásnice I-profilov sú z masívneho dreva, steny sú z OSB dosák alebo vlnitého plechu. Tieto nosníky umožňujú realizáciu väčších rozponov a v miestach s menšími posúvajúcimi silami môžu byť oslabené otvormi pre inštalačné rozvody. OSB3 dosky EGGER s označením EUROSTRAND OSB 3 sú trojvrstvové plošne lisované dosky lepené z orientovaných sypaných triesok, pričom pri ich výrobe sa nepoužíva škodlivý formaldehyd.

Ukladanie trámov a ochrana konštrukcie

Dĺžka uloženia stropníc v nosnej stene je štandardne od 150 do 200 mm. Záhlavie trámu, teda časť uložená v stene, by malo byť ošetrené biocídnymi prostriedkami na ochranu pred vlhkosťou a následným poškodením. Dôležité je zabezpečiť aj dostatočné odvetranie záhlavia trámu. Medzi murivom a dreveným trámom by mala zostať vzduchová medzera minimálne 50 mm zo všetkých strán. Ak nie sú na strop kladené vysoké nároky na tepelnú izoláciu, je možné prípadne zabezpečiť intenzívnejšie odvetranie cez štrbiny v obvodovej stene. Správne navrhnutá izolácia, najmä pri stropoch nad nevykurovanými priestormi, je kľúčová pre predchádzanie vzniku kondenzátu a následnému poškodeniu konštrukcie.

Proces ukladania stropných trámov si vyžaduje precíznosť a dodržiavanie technických noriem. Pred začatím montáže je potrebné skontrolovať rovinnosť nosných stien a koruny muriva. Ak sú zistené nerovnosti presahujúce 5 mm na 2 metre laty alebo rozdiel medzi najvyšším a najnižším miestom uloženia väčší ako 10 mm, koruna muriva musí byť vyrovnaná maltou. Nosníky sa ukladajú na podklad pripravený z ťažkých asfaltovaných pásov s hrúbkou 3,5 mm, natiahnutých na posledný rad tehál. Minimálna dĺžka uloženia nosníka je 150 mm. Nosníky sa ukladajú od kraja stropného poľa a vonkajšia hrana krajného nosníka nesmie presahovať nad nosnú stenu. Ihneď po uložení je nevyhnutné nosníky zabezpečiť dočasnými podperami. Stropné vložky sa ukladajú nasucho medzi dva nosníky. Po obvode stropu sa vymuruje jeden rad vencových tehál tak, aby tepelná izolácia smerovala dovnútra a tehlová časť lícovala s vonkajšou stranou obvodovej steny. Pred betonážou je nevyhnutné strop riadne vystužiť výstužou venca a zváranými sieťami. Počas montáže stropného systému je kľúčové dodržiavať platné technické a bezpečnostné normy. Na betonáž sa používa betón požadovanej kvality (min. C 20/25), plastický, nie riedky.

Podlahové systémy na trámových stropoch

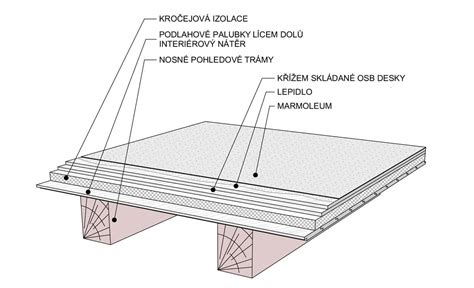

Podlaha na drevenom trámovom strope vo viacpodlažných budovách zvyčajne tvorí súvrstvie dosák uložených na pero a drážku alebo na polodrážku. Tieto dosky vytvárajú rovný a pevný podklad pre ďalšie vrstvy podlahy. V prípade priznaných stropných trámov, ktoré sú viditeľné v interiéri, sa na ne priamo upevňujú podlahové dosky s hrúbkou 30 až 40 mm alebo drevený záklop z 25 mm hrubých dosák. Tento záklop môže slúžiť ako podklad pre násyp, v ktorom sú uložené ďalšie trámce pre finálnu podlahu. Najtypickejšou konštrukciou v tomto prípade je záklop z prekladaných dosák s hrúbkou 25 mm a hlinenou mazaninou, ktorá zvyšuje požiarnu odolnosť a zlepšuje akustické vlastnosti.

Klasické trámové stropy s rovným podhľadom sa zvyčajne zospodu obkladajú doskami hrúbky 25 mm s omietkou na trstinovom pletive alebo dreveným obkladom. Kazetový strop vzniká vložením priečnych trámov (výmen) medzi hlavné stropné trámy. Fošňové stropy, ako modernejšia konštrukcia, využívajú fošne s dimenziami približne 60/240 mm, kladené v osovej vzdialenosti 600 mm. Pre stropy s väčšími rozpätiami, typicky od 6 do 10 metrov, je vhodný trámový strop s krížovými vzperami. V tomto systéme sú stropnice navzájom rozopreté pomocou krížových stužidiel s profilom 40 × 80 mm, umiestnených v pravidelných vzdialenostiach 1 až 1,5 metra. Pevné rozoprenie a stabilita konštrukcie je zabezpečená oceľovým ťahadlom s rektifikačným článkom, ktorý umožňuje presné nastavenie napätia.

Význam a zásady zateplenia trámového stropu

Zateplenie trámového stropu je kľúčové, pretože môže byť studeným mostom, ktorým uniká teplo z vášho domu. Zateplenie znižuje tepelné straty, čo vedie k zníženiu nákladov na vykurovanie. Poskytuje pohodlie počas celého roka, zabezpečujúc konštantnú teplotu v miestnosti, a investícia do zateplenia môže zvýšiť hodnotu vášho domu. Správne vykonané zateplenie tiež chráni strop a konštrukciu domu pred vlhkosťou, kondenzáciou a tvorbou tepelných mostov. Kvalitná izolácia je nevyhnutnosťou. Stavebné normy sa preto upravili a dnes nie je 30 cm hrúbka izolácie žiadnou zvláštnosťou. V súlade so zákonom o energetickej hospodárnosti budov je tepelná izolácia stropu najvyššieho podlažia pri kúpe starého domu povinná do dvoch rokov od odovzdania nehnuteľnosti.

Skladba izolácie nad neobývaným podkrovím

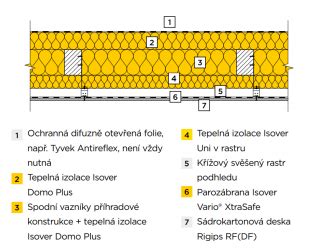

Pre váš bungalov s neobývaným podkrovím a obmedzenou výškou strechy je nevyhnutné riešiť izoláciu stropu s dôrazom na maximálnu efektivitu. Navrhovaná skladba začína z interiéru parozábrannou fóliou, ktorá sa pripevní na stropné trámy. Kľúčovým prvkom správneho zateplenia je parozábrana. Je nevyhnutné, aby bola aplikovaná odborne a bez najmenších nedostatkov. Pre jej montáž sa odporúča použiť certifikované systémy, ako napríklad KNAUF INSULATION HOMESEAL LDS 100, spolu s tmelom HOMESEAL SOLIMUR a páskou HOMESEAL SOLIFIT S. Spoje fólie musia byť dôkladne prelepené a všetky prestupy utesnené. Parozábrana zabraňuje prenikaniu vlhkosti z interiéru do konštrukcie stropu a izolácie, čím chráni drevené prvky pred degradáciou a zabezpečuje dlhodobú funkčnosť tepelnej izolácie.

Nad parozábranou sa následne ukladá tepelná izolácia. Pre tepelnú izoláciu sa odporúča použiť sklenú alebo kamennú minerálnu vlnu minimálne v dvoch vrstvách. Prvá vrstva by mala byť uložená medzi stropné trámy a druhá vrstva na ne. Celková hrúbka izolácie by nemala byť nižšia ako 240 mm. Tento minimálny odpor R okolo 10 je ideálny pre dosiahnutie vynikajúcich tepelnoizolačných vlastností. V prípade, že stropné trámy majú štandardnú výšku (napríklad 20 cm), je potrebné túto výšku navýšiť, aby sa dosiahla požadovaná celková hrúbka izolácie. Možno vytvoriť rošt z fošní (napr. 5x10 cm) pod stropné trámy pre zväčšenie priestoru, alebo umiestniť ďalšiu vrstvu drevených prvkov na trámy. Izolácia umiestnená pod parozábranou (a teda nad SDK stropom) by nemala byť hrubšia ako 20% celkovej izolačnej vrstvy nad ňou. Vždy platí pravidlo, že vrstva pod izoláciou musí byť paronepriepustná a vrstvy nad izoláciou paropriepustné, aby sa prípadná vlhkosť mohla odvetrať.

Fúkaná izolácia: Moderné riešenie pre trámové stropy

Fúkaná izolácia predstavuje elegantné a finančne nenáročné riešenie, obzvlášť pre staršie domy a rekonštrukcie. Jej aplikácia je rýchla a nevyžaduje vypratanie celej povaly ani rozoberanie stropu. Špecializované firmy dokážu prácu dokončiť v priebehu jedného dňa. Proces aplikácie je jednoduchý: hadice sa zasunú do priestoru medzi trámami a fúkaná izolácia vyplní dutinu bez medzier a úplne jednoliato. Tým sa vytvorí súvislá izolačná vrstva, ktorá eliminuje tepelné mosty a zabezpečuje maximálnu účinnosť.

Výhody fúkanej izolácie

• Minimálne zásahy do konštrukcie: Nie je potrebné vypratanie povaly ani rozoberanie celého stropu.
• Rýchlosť a efektivita: Izolácia celej povaly je možná v priebehu jedného dňa.
• Dokonalé vyplnenie priestoru: Izolácia sa dostane na každé miesto, čím sa predchádza vzniku tepelných mostov.
• Zachovanie pochôdznosti povaly: V mnohých prípadoch zostáva povala po aplikácii izolácie pochôdzna a využiteľná ako skladovací priestor.
• Vhodnosť pre rôzne konštrukcie: Ideálna aj pre stropy s betónovým poterom, kde je klasická izolácia prakticky nemožná.
• Nižšie náklady: Cena zateplenia môže byť rovnaká alebo dokonca nižšia ako pri klasických metódach.
• Odolnosť: Celulózová izolácia odpudzuje hlodavce a plesne, je paropriepustná a preto pomáha predĺžiť životnosť celej stavby/konštrukcie.
• Fázový posun: Prestupu tepla nastáva pri tejto izolácii po 6,7 hodinách.
• Efektívnosť aplikácie: Aplikuje sa fúkaním, čiže prenikne do všetkých dutín a škár, čo je pri dodatočnom izolovaní veľmi dôležitá vlastnosť.
• Trvácnosť: Vlastnosti fúkanej izolácie budú rovnaké, ako keby sa pod ňou stará izolácia nenachádzala, a udržiava si svoje izolačné vlastnosti takmer 50 rokov.

Fúkaná izolácia v praxi a pre špecifické prípady

Izolácia povaly v starších domoch fúkanou izoláciou sa vykonáva fúkaním izolačného materiálu do dutiny v strope medzi trámy. Trámová konštrukcia sa vyznačuje dutinou, ktorá vznikne medzi podbitím z debnenia zhora a zospodu. Zateplenie trámového - štukátorového stropu fúkanou izoláciou je najjednoduchší a určite aj najúčinnejší spôsob zateplenia. Pri izolovaní fúkanou celulózovou izoláciou vás žiadne rozoberanie trámovej konštrukcie nečaká. V konštrukcii sa spraví otvor (alebo pár otvorov, podľa plochy), do ktorého sa vsunie hadica. Cez hadicu sa fúkaním aplikuje do celého priestoru dutiny trámového stropu celulózová izolácia. Táto izolácia dokonale priľne ku konštrukcii - povedali by sme, že ju doslova obkolesí. Fúkaním vytvoríme súvislú vrstvu, ktorá nedegraduje a udržiava si svoje izolačné vlastnosti takmer 50 rokov. Okrem toho prebieha pred každou aplikáciou skúška objemovej hmotnosti izolácie.

Majitelia domov s trámovou konštrukciou občas volia pri izolovaní nie príliš jednoduchý spôsob - rozoberú konštrukciu, vyberú pôvodný izolant (často to býva škvara, ale nájde sa aj palach), položia novú izoláciu a vrátia strop do pôvodného stavu. Aj pri tomto náročnom postupe však nedocielia 100 % pokrytie plochy vybraným izolantom, pretože napríklad minerálna vata alebo polystyrén nemajú vlastnosť priľnúť k drevenému trámu. Aj v prípade takzvaných „kociek“, ktoré majú medzistrešný priestor s obmedzeným prístupom (maximálne 80 cm), sa fúkané izolácie, konkrétne fúkaná celulózová izolácia, osvedčili. Hadica sa postupne nasmeruje do všetkých kútov priestoru a fúkaním sa nanáša súvislá vrstva izolácie. Ak je dutina v strope menšia ako 13 - 15 cm, je nutné aplikovať fúkanú izoláciu aj na voľnú plochu. Ak chceme povalu naďalej používať, vytvorí sa drevený rošt, ktorý slúži ako podklad pre drevenú podlahu. Medzi rošt sa nafúka izolácia a následne sa položí nová drevená podlaha.

Materiály a ich špecifické vlastnosti pre izoláciu stropov

Minerálna vlna

Pre tepelnú izoláciu sa odporúča použiť sklenú alebo kamennú minerálnu vlnu minimálne v dvoch vrstvách. Minerálna vlna je spoľahlivým spôsobom, ako zabezpečiť tepelnú a akustickú pohodu vášho domu. Vyznačuje sa ekologickou a hygienickou nezávadnosťou, pričom si zachováva nízky difúzny odpor. To znamená, že steny sa vyznačujú vysokou paropriepustnosťou a sú tak odolné voči zadržiavaniu vlhkosti vo vnútri steny, ktorá okrem iného spôsobuje vznik plesní a húb. Minerálne izolačné dosky zo sklených vlákien s vynikajúcimi zvukovoizolačnými vlastnosťami sú určené na akustickú izoláciu ľahkých sadrokartónových priečok, zavesených stropov, ľahkých podláh (nezaťažená podlaha - izolácia je vložená medzi nosné trámy). Používajú sa napríklad izolácia Knauf UNIFIT 035 alebo fúkaná minerálna izolácia Supafil Loft od KNAUF INSULATION.

Celulózová izolácia

Pre zateplenie dutiny stropu sa často používa fúkaná celulózová izolácia, napríklad Supafil Loft od KNAUF INSULATION alebo THERMOFLOC. Vďaka aplikácii do dutiny sa materiál natlačí do seba, čo vedie k vyššej objemovej hmotnosti a tým aj k vyššiemu tepelnému odporu. Objemová hmotnosť pri zafúkaní dutiny sa pohybuje okolo 17-18 kg/m³, s lambdou približne 0,0395. Celulózové vlákna sú ideálnym tepelnoizolačným výrobkom a vďaka svojej povahe majú aj dokonalé zvukovo pohltivé a regulačné vlastnosti, čím poskytujú primeranú ochranu pred rušivým hlukom.

Drevovláknité izolačné dosky

Drevovláknité izolačné dosky poskytujú vynikajúce izolačné a tepelnoakumulačné vlastnosti, regulujú vlhkosť a zabezpečujú zdravú klímu v miestnosti. Sú flexibilné a ľahko spracovateľné. Drevovláknitá doska funguje ako funkčná obálka domu, kde nadbytočná vodná para môže unikať von, čím sa zabraňuje výskytu plesní, ktoré sú škodlivé pre náš organizmus a poškodzujú konštrukcie stien. Zároveň vodeodolné (hydrofóbne) drevovláknité dosky poskytujú účinnú ochranu pred poveternostnými podmienkami. Tlakovo odolné drevovláknité izolačné dosky sa hodia aj na izoláciu krovov a stien v drevostavbách, kde sú obmedzené výšky krokiev, a sú ideálne pre dosiahnutie mimoriadne dobrých izolačných vlastností strechy či stien.

Suchý podsyp

Výškové rozdiely v drevenom trámovom strope možno vyrovnať suchým podsypom. Existujú sypané produkty z expandovaného ílu ako liapor, ktoré zlepšujú zvukovú izoláciu a pružnosť podlahy. Podsyp z liaporu možno aplikovať na všetky podklady a naň uložiť ďalšie podkladové vrstvy a systémy suchej podlahy.

Akustická izolácia a špecifické požiadavky

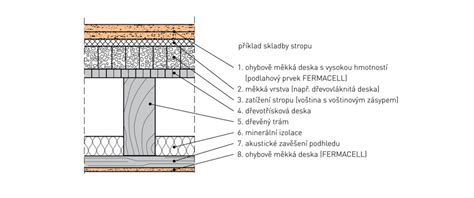

Drevené stropy trpia dvoma hlavnými nedostatkami: nízkou vzduchovou nepriezvučnosťou a nízkou tepelno-akumulačnou schopnosťou. Tieto nedostatky sa snaží riešiť spriahnutý drevobetónový strop, ktorý kombinuje drevenú konštrukciu s vrstvou betónu, čím sa zlepšujú mechanické vlastnosti a zvyšuje požiarna bezpečnosť. Na zlepšenie zvukovej izolácie sa často používajú systémy suchých podláh, ktoré môžu zahŕňať rôzne typy izolačných dosiek, zásypov a roznášacích vrstiev. Strop, v ktorom sa striedajú ľahké a ťažké materiály, lepšie pohlcuje zvukové vlny s rôznou frekvenciou. Minerálne izolačné dosky zo sklených vlákien s vynikajúcimi zvukovoizolačnými vlastnosťami sú určené na akustickú izoláciu. Celulózové vlákna majú vďaka svojej povahe aj dokonalé zvukovo pohltivé a regulačné vlastnosti, čím poskytujú primeranú ochranu pred rušivým hlukom.

Legislatíva a praktické aspekty

Pri rekonštrukcii starého domu je tepelná izolácia stropu najvyššieho podlažia povinná do dvoch rokov od odovzdania nehnuteľnosti, v súlade so zákonom o energetickej hospodárnosti budov. Norma ČSN 73 0540-2/Z1 stanovuje hodnoty súčiniteľa prestupu tepla U. Pre ľahké stropné konštrukcie (drevené stropy) sú požadované hodnoty 0,24 W/m².K a doporučené 0,16 W/m².K. Na dosiahnutie doporučených hodnôt je potrebná dodatočná izolácia s hrúbkou približne 24 až 26 cm, v závislosti od konkrétnej skladby stropu a materiálu.

Pri návrhu stropu je potrebné zohľadniť aj zabudované technické zariadenia, ako sú vodovodné, vykurovacie či vetracie rozvody. Nosná konštrukcia sa navrhuje tak, aby vzdialenosť medzi podporami bola čo najmenšia. Pri rekonštrukcii je dôležité vykonať hĺbkové sondy pre zistenie skladby stropu, vrátane stavu trámov a dutín. Statik by mal posúdiť nosnosť a funkčnosť všetkých častí stropu a navrhnúť prípadné spevnenie konštrukcie. Suché konštrukcie majú pri rekonštrukcii trámových stropov prednosť pred cementovými poterami, ktorých vlhkosť by mohla poškodiť historické prvky.
