Spojovacie prvky na drevo sú základom každej bezpečnej a stabilnej drevostavby, od malého altánku až po zložité strešné krovu. Tieto prvky zabezpečujú pevný prenos síl medzi trámami a bezpečné ukotvenie drevených stĺpov k podkladu. Tesárske kovanie sú kovové spojovacie a kotviace prvky, väčšinou z ocele s povrchovou úpravou, ktoré prenášajú sily medzi drevenými prvkami navzájom alebo medzi drevom a podkladom, ako je betón, murivo alebo oceľ.
Veľkou výhodou tesárskeho kovania je jednoznačne rýchlosť spojenia, pevnosť a jednoduchosť použitia. Správne zvolené kovanie drží konštrukciu pohromade, prenáša ťah aj šmyk a bráni krúteniu. Výrazne uľahčí výstavbu drevených konštrukcií.
Ozdobné tesárske kovanie: Spojenie funkčnosti s estetikou

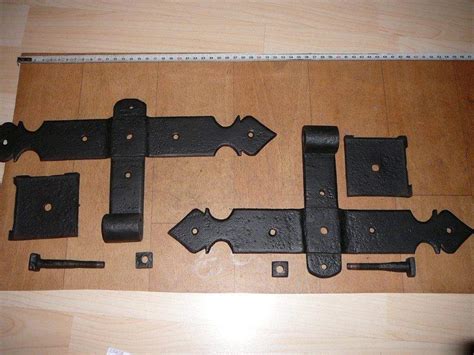

Hoci je hlavnou úlohou tesárskeho kovania zabezpečiť stabilitu a pevnosť, v dnešnej dobe sa čoraz viac kladie dôraz aj na estetickú stránku. Veľmi obľúbené sú aj ozdobné tesárske kovania, ktoré sa používajú na interiérové aj exteriérové drevené konštrukcie. Ozdobné spojky, často čierne lakované kovanie, dodávajú priznaným spojom v interiéri aj exteriéri štýlový rustikálny vzhľad. Toto kovanie umožňuje nielen pevné, ale aj vizuálne atraktívne spoje, ktoré prispievajú k celkovému charakteru a dizajnu drevostavby.
Základné typy tesárskeho kovania a ich využitie
Ponuka tesárskeho kovania je rozsiahla a zahŕňa rôzne typy prvkov pre špecifické potreby. Na stavpro.sk nájdete ucelený systém certifikovaného tesárskeho kovania z kvalitnej pozinkovanej ocele, ktoré odoláva vysokému zaťaženiu a chráni spoje pred deformáciou vplyvom vlhkosti a pnutia dreva.
Uholníky: Pre pevné rohové spoje
Uholník je najpoužívanejší prvok tesárskeho kovania. Rovníky spevňujú rohy a držia konštrukciu v pravom uhle. Drží správny uhol a spevňuje celý spoj. Zároveň prenášajú šmykové sily, takže sa spoj „nerozbieha“. Rovný uholník je vhodný pre ľahšie až stredné zaťaženie a pre vnútorné použitie, typicky u menších rámov a políc. Uholník s výstužou (so rebrom) dáva zmysel vonku, pri väčších rozponoch a vo veterných polohách, pretože je znateľne tuhší. Ak jeden prvok pripájate na stenu, strop alebo betónový základ, oplatí sa kotviaci uholník. U atypických rozmerov alebo pri rekonštrukciách pomôže nastaviteľný uholník. Uholníky s otvormi sú potrebné na rohové spájanie drevených konštrukcií.
Ploché a špeciálne spojky: Pre spevňovanie väzieb
Perforované dosky a pásky slúžia na spájanie dreva v jednej rovine, ideálne pre opravy a spevňovanie väzieb. Oceľová T-spojovacia doštička zabezpečuje pevné spojenie drevených trámov v mieste vysokého zaťaženia. Perforované spojovacie dosky zabezpečujú optimálne rozloženie klincov alebo skrutiek v mieste spojenia s konštrukciou, čím sa dosiahne väčšia pevnosť a dlhšia životnosť.
Keď rám „uteká do koso“ alebo s ním hýbe vietor, je potrebné sily rozniesť do väčšej plochy a konštrukciu stužit. Perforované pásiky tvoria diagonály, ktoré rám stiahnu a bránia krúteniu. Plošné spojovacie plechy prekryjú spoj „naplocho“ a rovnomerne prenesú šmyk. Závesy krokiev držia krokev proti vytrhnutiu a stabilizujú spoj v ťahu, čo je dôležité napríklad pre zabezpečenie krokiev proti vztlaku vetra.
Pätky a botky: Ochrana a stabilita stĺpov a trámov
Kotviace pätky sú robustné držiaky stĺpov, ktoré chránia drevo pred priamou vlhkosťou zo zeme a zabezpečujú pevné spojenie s betónovým základom. Pätky oddelia drevo od zeme, prenesú tlak do podkladu a spevnia pätu stĺpika. Vďaka nim stĺpik nenasaje vlhkosť a konštrukcia sa menej hýbe. Pätka stĺpika prenáša tlakové sily z konštrukcie do podkladu a chráni drevo pred vlhkosťou zo zeme. Stĺpik musí byť niekoľko centimetrov nad terénom, aby naň nestriekala voda a nesolil sa snehom.

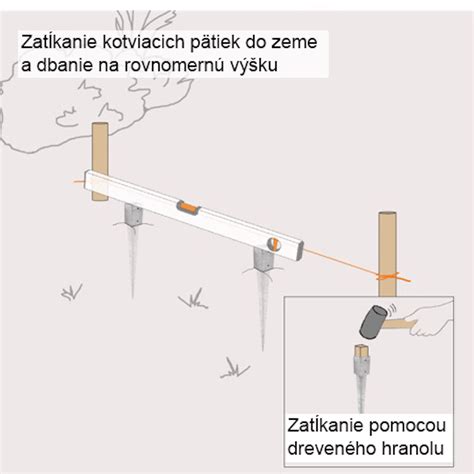

Pre upevnenie trámov môžete použiť kotevné spojky a pätky. Botky umožňujú uložiť trám alebo krokvičku „do kolísky“ tak, aby sa sila preniesla čisto do podkladu. Sledujte šírku botky vs. šírku trámu a deklarovanú únosnosť. U-botka je univerzálna voľba pre trámy. Krokvová pätka sa montuje zboku a zvrchu, hodí sa na rýchle a rovnaké napojenie krokiev do pomúrnice či venca. Kovová pätka umožňuje pevné a presné osadenie trámu na nosný prvok - ideálna pre pergoly či krovy. Skrytá botka schová kovanie vo vnútri spoja a je skvelá pri pohľadových konštrukciách, vyžaduje však presnejšiu prípravu osadenia, keď chcete vzhľadovo čisté riešenie bez zložitého vyrezávania dreva. Na nebetónový podklad poslúži zemný vrut či patka, ktoré predstavujú inovatívne riešenie pre rýchle zakladanie stavieb bez betónovania - ideálne pre terasy, ploty a záhradné domčeky.
Pri výbere pätiek zohľadnite:
- Plná dosadacia plocha: Trám nesmie „sedieť“ na hrane, inak sa časom vtlačí a spoj stratí geometrickú stabilitu. Pätka potrebuje plochu, ktorá skutočne nesie, nielen hranu alebo dutinu v betóne.
- Okrajové vzdialenosti: Príliš blízko hrany klesá únosnosť a hrozí vytrhnutie. Pri okrajoch dosiek a tenkých pätkách v betóne má zmysel chemická kotva - lepšie znáša menšie okrajové vzdialenosti.
- Priečna výstuž rámu: Päta prenáša tlak a šmyk v mieste uloženia, ale sama nerieši krútenie konštrukcie - doplňte pásky/plechy.
Pevná pätka drží výšku aj polohu, hodí sa tam, kde je základ presný. Nastaviteľná pätka umožní doladiť výšku a vyrovnať nerovnosti, čo je ideálne pre rekonštrukcie, kde potrebujete dorovnať výšky alebo nerovný podklad. Kotviť možno zabetónovaním, skrutkami do betónu alebo chemickou kotvou so závitovou tyčou.
MONTÁŽ PATKY PILÍŘE NA PERGOLU | POSTUP USAZENÍ STAVITELNÉ PATKY NA STOJKU (SLOUPEK) | LHCH
Dôležité aspekty pri výbere tesárskeho kovania
Než siahnete po uholníku, topánke alebo pätke, na chvíľu sa zastavte a ujasnite si, čo spájate, aké sily na spoj pôsobia (šmyk, ťah, tlak, rázy) a v akom prostredí bude fungovať. Pred výberom tesárskeho kovania si položte tri základné otázky: čo presne spájate, ako bude spoj namáhaný a v akom prostredí bude slúžiť. Podľa toho vyberte vhodný prvok - uholník pre pevný roh, pätku pre čisté uloženie trámu, alebo pätku pre stĺpik nad terénom.
1. Čo spájam?
Najprv si predstavte konkrétnu situáciu - čo k čomu pripájate - a ako sa bude spoj správať pri zaťažení. Podľa toho vyberiete prvok aj vhodné spojovacie prostriedky.
2. Aké je zaťaženie a smer sily?
Pri voľbe správneho kotviaceho prvku je nutné zohľadniť taktiež smer pôsobiacich síl aj veľkosť zaťaženia.
| Typ zaťaženia / Smer sily | Vhodné kovanie | Príklady |
|---|---|---|
| Sklz v rovine spoja | Uhlíky, plechy | Rohy rámov, preplátovanie |
| Ťah / Vytrhnutie | Uholníky s výstuhou, závesy | Vztlak vetra u krovu |
| Tlak / Nosnosť | Pätka s dostatočnou únosnosťou | Stĺpik |
Rozlišujeme aj rôzne úrovne zaťaženia:
- Ľahké: bežné uhlovníky, skrutky Ø4-5 mm (napr. police, ľahké prístrešky).
- Stredné: uholníky s výstuhou 2-3 mm, skrutky Ø6-8 mm / svorníky M8-M10 (napr. pergola, terasa).
3. Kde to bude? (Prostredie)
Správna povrchová úprava rozhoduje o životnosti spoja, hlavne vonku.
- Interiér, suché prostredie: Do suchého vnútorného prostredia obvykle stačia galvanicky zinkované prvky.
- Exteriér, dážď/sneh: Na dážď, sneh a striedanie teplôt je vhodnejší žiarový zinok.
- Vysoko agresívne prostredie: K bazénom, do slaného vzduchu alebo k drevinám s trieslovinami (napr. dub, bangkirai) je bezpečnejšia nerez A2/A4 (A4 pri mori/bazénoch).
Vždy dbajte na kompatibilitu materiálov: Kombinujte kovania a spojovače s rovnakou alebo kompatibilnou povrchovou úpravou. Zmes rôznych kovov môže urýchliť galvanickú koróziu, zvlášť vo vlhku a pri slanej vode.
Spojovací materiál: Kľúč k pevnosti
Správne kovanie unesie len toľko, koľko dovolí zvolený spojovací materiál. Pri montáži si dávajte pozor, aby priemer použitého spojovacieho prvku zodpovedal otvorom v kovaní a aby bol počet kotviacich bodov dostatočný na rozloženie síl. Kvalitný spojovací materiál je základ.
- Vruty do dreva: Pre spoje drevo-drevo sú najuniverzálnejšie vruty do dreva s hlavou TX. Vyberte priemer, ktorý zodpovedá otvorom v kovaní, a dĺžku tak, aby bol vrut skutočne „v mase“ dreva. Pre tesárske kovanie sa používajú vruty s povrchovou úpravou proti korózii.
- Svorníky: Keď ide o hlavné nosné rohy, ťahové detaily alebo vrstvené prvky, svorník s dvoma podložkami a maticou prenesie záťaž spoľahlivejšie a rovnomernejšie. Hodí sa aj tam, kde chcete možnosť opakovaného dotiahnutia.
- Kotvenie do betónu a muriva: Pri napojení na betón či murivo rozhoduje podklad. Do kvalitného betónu fungujú skrutky do betónu, do dierovaných tehál sa osvedčili rámové hmoždiny alebo chemická kotva so sieťkou.
- Podložky: Podložka zväčší dosadaciu plochu a bráni „zarývaniu“ hlavy do kovu či dreva.
Pri drevostavbách je bezpečnosť na prvom mieste. Všetky spojovacie prvky zo stavpro.sk sú vyrobené z ocele s dostatočnou hrúbkou a kvalitnou vrstvou zinku, ktorá zabraňuje hrdzaveniu a znehodnocovaniu dreva. Na stavpro.sk nájdete prvky s presným rastrom otvorov pre tesárske klince a vruty, čo zaručuje rýchlu a bezchybnú montáž. Keď si nie ste istí, voľte radšej hrubší prvok a niekoľko kotiev navyše. Dlhodobo sa vám to vyplatí.
