Optimalizácia podpory a konštrukcie stropov s trapézovým plechom

Trapézový plech sa stal jedným z najpopulárnejších materiálov v stavebníctve, najmä v oblasti ľahkých konštrukcií. Jeho obľúbenosť pramení z kombinácie viacerých kľúčových výhod, medzi ktoré patrí predovšetkým mimoriadne jednoduchá montáž, vysoká odolnosť a všestranné využitie. Tieto vlastnosti ho predurčujú pre širokú škálu aplikácií, od striech rodinných domov až po priemyselné haly a poľnohospodárske objekty.

Krytina z trapézového plechu sa skladá z profilovaných panelov s charakteristickým trapézovým tvarom. Tieto panely sú pozdĺžne a priečne spojené, čím vytvárajú pevný a odolný povrch. Vďaka svojej konštrukcii je trapézový plech mimoriadne odolný voči mechanickému zaťaženiu, premenlivým poveternostným podmienkam a korózii. Táto kombinácia ho robí ideálnym materiálom nielen pre strechy, ale aj pre fasády, prístrešky a dokonca aj pre stropy vo veľkých halách.

Pokiaľ chcete, aby nová strecha alebo stropná konštrukcia dobre vyzerala a plnila svoju funkciu, je dôležité postupovať systematicky a venovať pozornosť detailom. Práve tie rozhodujú o funkčnosti celej strechy či stropu.

Vlastnosti a výber trapézového plechu pre nosné konštrukcie

Hrúbka a rozmery vĺn plechu ovplyvňujú jeho vlastnosti a vhodnosť použitia. Tenší plech (do 0,5 mm) je lacnejší, ale menej odolný. Plechy od 0,6 mm vyššie sú robustnejšie. Vyššie vlny zabezpečia lepšiu tuhosť a pevnosť. Kvalitné trapézové plechy majú navyše antikoróznu povrchovú úpravu. Jednou z významných výhod pre používateľov je možnosť výroby trapézových plechov presne v požadovanom rozmere. Táto prispôsobiteľnosť uľahčuje proces inštalácie a minimalizuje odpad.

Pri výbere správneho trapézového plechu je potrebné zohľadniť niekoľko kľúčových faktorov:

• Druh použitej ocele: Čím je kvalitnejšia, tým je plech odolnejší.
• Typ ochranného povlaku: Zabezpečuje odolnosť voči korózii a poveternostným vplyvom.
• Profil (výška vlny): Rôzne profily majú rôzne využitie a nosnosť.
• Rozmery: Umožňujú investovať do správneho množstva krytiny.
• Farebné prevedenie: Trapézový plech môže byť ozdobou každej strechy.

Odporúča sa konzultácia s odborníkom a overenie referencií výrobcu.

Typy trapézových plechov a ich využitie

Trapézová krytina je výnimočne pevná a má veľkú odolnosť, ktorá je priamo určená výškou profilu. Rôzne profily sú vhodné pre rôzne typy stavieb a zaťaženia. Existuje široká škála profilov, z ktorých každý má svoje špecifické využitie:

• Pre malé a stredné stavby: Odporúčané sú krytiny s profilom T7 | T7Pro, T14 plus, T18, T18 plus, T20 plus, T35 plus, T50.
• Pre veľké komerčné stavby: Profily T50 sú najčastejšie používané pri veľkých komerčných stavbách, ako sú výrobné haly, skladové priestory a podobné rozsiahle objekty, kde je potrebné zabezpečiť vysokú nosnosť a odolnosť. T85 a T153 sú vysoké konštrukčné profily, často využívané ako nosné prvky pri výstavbe stratených debnení.
• T-35+: Má veľmi široké uplatnenie. Vďaka množstvu dostupných farieb a povrchových úprav, vrátane rôznych imitácií dreva, sa vynikajúco hodí na ploty, fasády, ako krytina hospodárskych budov, na stropy, prístrešky a na skladové haly.
• Guttatop trapéz T18: Je odolná a pritom cenovo výhodná plechová krytina. Možno použiť nielen na zastrešenie menších stavieb, prístreškov alebo parkovacích státí, ale aj na steny či oplotenia. Ďalšou výhodou plechových dosiek Guttatop trapéz T18 je nízka hmotnosť, keď 1 m2 váži cca 3,6 kg.

Technické parametre trapézového plechu T-18 Plus

Podklad pod trapézový plech: Základ pre stabilitu a funkčnosť stropu a strechy

Podklad pod strešnú krytinu je potrebné vyberať podľa parametrov strechy, podľa tvaru strechy a uhla jej naklonenia. Rozhodujúcim faktorom je však druh krytiny. Každý z podkladov sa charakterizuje inou úrovňou tesnosti a zabezpečuje lepšiu alebo horšiu tesnosť celej strešnej konštrukcie. Podklad pod trapézový, t. j. lichobežníkový plech by mal: vystužiť krytinu strechy, efektívne utesniť strechu, preniesť hmotnosť strechy na strešný krov.

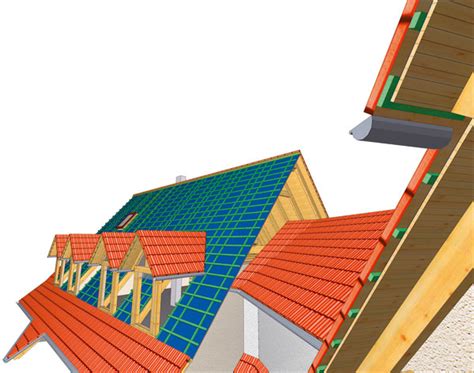

Nosný rošt a jeho funkcia

Nosný rošt z kontralát a latiek je systém drevených lamiel, ktorého úlohou je zabezpečiť správne vetranie strechy. Kontralaty sa pripevňujú pozdĺž krokiev a na ne sa následne pribijú laty pre trapézový plech. Montáž sa začína od spodnej časti svahu, teda od odkvapu, a pokračuje smerom nahor k hrebeňu. Po dokončení nosného roštu je vhodné opätovne skontrolovať geometriu strechy a vykonať prípadné korekcie. Montáž trapézových plechov sa vykonáva na laty s rozstupom cca 350 až 400 mm, v závislosti od konkrétneho profilu a odporúčaní výrobcu.

Vystuženie strešnej krytiny a prenos zaťaženia

Správne urobený podklad spevňuje strešnú krytinu aj celú konštrukciu strechy. Podklad predstavuje základ spojenia jednotlivých krovov. Plné debnenie doskami alebo použitie OSB, t. j. drevených alebo drevu podobných dosiek, poskytuje najvyšší stupeň vystuženia. Na druhej strane, pri lešení vyrobenom z latiek a krížnych latiek, vystuženie nie je až tak dobré. Preto by ste sa mali v tomto prípade poradiť s konštruktérom.

V prípade strešných krytín z plechovej škridlovej krytiny, profilovaných plechov a keramických škridiel sa môžu použiť laty a krížne laty. Tieto strešné krytiny vykazujú vysoký stupeň vystuženia. Samozrejme, hovoríme o trapézových, lichobežníkových plechoch. Ploché plechy si vyžadujú lepšie vystuženie. Preto použitie plochých plechov si vyžaduje použiť drevené dosky alebo kompletné debnenie.

Strešné podklady nielen utesňujú a spevňujú konštrukcie celej strechy. Strešné podklady sú tiež účinnou podporou, vďaka čomu sa hmotnosť krytiny prenáša na strešný krov. Pri pevných krytinách, ako sú profilované plechy, plechové škridle alebo plechová škridlová krytina, je menej podporných bodov. Latky budú preto dostatočným riešením. Pre vysoko flexibilné strešné krytiny, ako sú bitúmenové šindle alebo strešná lepenka, treba používať dosky spájané systémom pero zapadajúce do drážky alebo drevené dosky. Pritom je potrebné presne zarovnať strešný podklad.

Tesnosť a ochrana proti vlhkosti pod trapézovým plechom

Konštrukcia strechy a interiér budovy by mali byť riadne chránené pred vodou. Dobrý podklad do značnej miery utesňuje strešnú krytinu. Treba však mať na pamäti, že samotný podklad nie je rozhodujúcim faktorom. Vždy existuje určité riziko pretekania vody. Toto riziko je väčšie v prípade plochej strechy, z ktorej voda prakticky vôbec neodteká. Dôležitý je aj druh krytiny.

Parozábrana a poistná hydroizolácia

Parozábrana má podobu špeciálnej fólie alebo paropriepustnej membrány, ktorá sa pribíja na krokvy. Jej úlohou je zabrániť nadmernému hromadeniu vlhkosti v budove. Voda, ktorá by sa mohla kondenzovať na jej povrchu, voľne steká do odkvapov. Membrána sa pribíja na krokvy.

Pod plechovou krytinou by mala byť poistná hydroizolácia tvorená najlepšie difúznou fóliou Guttafol a tieto vrstvy musia byť oddelené medzerou, ktorá vznikne použitím kontralát. Ideálna skladba je teda:

1. krokva
2. difúzna fólia
3. kontralať
4. lata
5. plechová krytina

Odporúča sa použiť membrány na strechy so sklonom do 12 stupňov. Na druhej strane, ak máme do činenia so strechou s neštandardným tvarom a trapézovým, lichobežníkovým plechom, stojí za to vybrať podklad s vysokým stupňom tesnosti. Dôležitou súčasťou sú aj mriežky, ktoré zakrývajú prívod vzduchu pod strešnou krytinou a zabezpečujú tak správne vetranie.

Ventilácia strešného plášťa

Krytina strechy nemôže vlhnúť, inak začne plesnivieť strešný krov a iné drevené časti. Preto musí byť celá strecha urobená tak, aby bola možná dostatočná ventilácia. Izolácia a izolačná fólia proti pare nie vždy účinne chránia strechu pred vlhkosťou, ktorá pochádza z vodnej pary vytvorenej vo vnútri budovy. Samozrejme, na samotnej streche sa zhromažďuje aj dažďová voda. Riziko vniknutia nadmernej vlhkosti sa znižuje správnym uložením podkladu pod strešnú krytinu.

Je dôležité nechať vetracie medzery na celom povrchu strechy. Strechy s neštandardným tvarom sú v tejto súvislosti problematické. V takomto prípade sa môžu použiť vetracie otvory alebo ventilačné plechové škridle. To by malo vyriešiť problémy s vlhkosťou. Ak strecha nie je izolovaná zvnútra, t. j. v prípade neobývaných podkroví, mala by byť primeraná úroveň vetrania. Vzduch potom môže voľne prúdiť a dodatočné ventilačné medzery nie sú potrebné. Na hrebeni ponecháme medzeru medzi krytinou o šírke cca 11 cm, ktorú prekryjeme univerzálnym vetracím pásom. Strešný plášť je potom odvetrávaný cez otvory medzi hrebenáčom a krytinou.

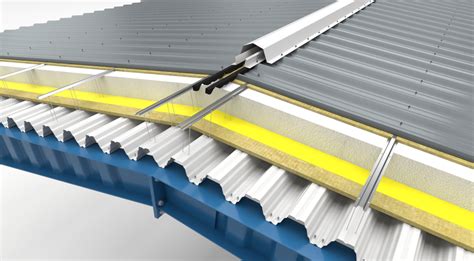

Tepelná izolácia a požiarna bezpečnosť stropov s trapézovým plechom

Kombinované tepelné izolácie z penového polystyrénu a minerálnej vlny sa dnes stala veľmi rozšíreným riešením plochých striech s trapézovým plechom, ktoré často slúžia aj ako stropy pre vnútorné priestory. Hlavný impulz pre prvé skúšky plochých striech s trapézovým plechom a kombinovanou tepelnou izoláciou boli v roku 2001. Bola ním nová STN 73 0831, ktorá požadovala požiarne oddelenie plastických hmôt (napr. penového polystyrénu) od zhromažďovacieho priestoru konštrukcií druhu D1, vyhovujúce najmenej medznému stavu EI 15 (podľa článku 6.2 STN 1363-2, krivka pomalého zahrievania).

Bolo teda nevyhnutné skúškami overiť nové skladby plochých striech, ktoré by splnili aj tieto nové požiadavky na požiarnu bezpečnosť. V roku 2002 tiež neboli k dispozícii žiadne skladby ľahkých plochých striech s trapézovým plechom s deklarovanou požiarnou odolnosťou podľa STN EN 1365-2. Požiarna odolnosť vtedy nemali ako ploché strechy s minerálnou vatou, tak ani s penovým polystyrénom.

S nástupom novej STN 73 0831 začali za spolupráce spoločností Združenia EPS ČR, REPO a Kovové profily, intenzívne prípravy na nové náročné požiarne skúšky. Uskutočnili teoretické výpočty nových kombinovaných tepelných izolácií EPS + MW pre ploché strechy, ktoré preukázali možnú úspešnosť budúcich skúšok. Historický okamih vykonania hlavnej skúšky požiarnej odolnosti sa odohral 1.2.2002. Prvýkrát v ČR ľahká plochá strecha s trapézovým plechom dosahuje požiarnych odolnosti neskôr klasifikované ako REI 15.

Medzi hlavné závery skúšky patrila okrem statických požiadaviek na trapézové plechy tiež nevyhnutnosť aplikácie požiarne deliacej vrstvy MW v dvoch vrstvách. Pri zaťažení normovým požiarom zo spodnej strany dochádza u strešného plášťa k vysokým deformáciám, ktoré spôsobujú veľké otváranie špár medzi doskami MW. Po prvom úspechu z roku 2002 dochádza k veľkému rozmachu týchto nových skladieb plochých striech. Nadväzujú tiež ďalšie skúšky požiarnej odolnosti s klasifikáciami REI 15 - REI 30.

Všetky skladby používajú overený a osvedčený princíp - na trapézový plech je treba aplikovať dvojvrstvovú požiarne deliacu vrstvu MW. Tepelná izolácia z penového polystyrénu a hydroizolácie sa tak dostávajú do chránenej oblasti, kedy pri skúške požiarnej odolnosti nedochádza k ich horeniu. Skúška požiarnej odolnosti ľahkého strešného plášťa SG COMBI ROOF 30 M bola vykonaná podľa metodiky EN 1365-2: 2001. Trapézové plechy TR 150/280 / 0,75 konkrétnej triedy ocele a statických parametrov pri použití príslušných pripojovacích detailov. Na základe špeciálneho statického posudku je možné navrhnúť strešný plášť SG COMBI ROOF 30 M pre rôzne rozpony a konkrétne statické podmienky.

Kombinovaná tepelná izolácia si získala najmä v ľahkých strešných plášťoch na trapézovom plechu svoje pevné miesto. Nevyhnutnosťou pre požiarnu spoľahlivosť je prevedenie požiarne deliacej vrstvy z MW z dvoch vrstiev s posunom špár.

Prevencia tepelných mostov v stropoch a strechách

Tepelný most je časť konštrukčného prvku budovy, cez ktorú sa teplo prenáša rýchlejšie do vonkajšieho prostredia ako cez iné konštrukčné prvky. Nie je to len plytvanie energiou, ale podporuje sa tým aj vznik plesní. Správna tepelná izolácia zabráni vzniku tepelných mostov.

Tepelné mosty sa môžu vyskytnúť na mnohých miestach, pri okenných prekladoch, na ostení okien, čelných plochách stropov, na podhľadoch, pilieroch, nosníkoch, betónových plochách v murive a na betónových plochách v interiéri. Všade tam, kde sa stretávajú konštrukčné prvky z rozličných materiálov s odlišnými hrúbkami.

Austrotherm Lemovacie stratené debnenie stropu je vynikajúcim riešením na zabránenie vzniku tepelných mostov. Použitie Austrotherm XPS alebo Austrotherm EPS v podobe lemovacieho strateného debnenia stropu predstavuje hospodárne a z technického hľadiska optimálne riešenie, ktoré zabráni vzniku tepelných mostov a ušetrí náklady vynaložené na energie a prácu. Jednoduché spracovanie a rýchla montáž ľahkých debniacich prvkov Austrotherm XPS a Austrotherm EPS urýchli postup stavebných prác, pričom sa znižujú aj náklady stavby.

Montáž trapézového plechu: Praktické aspekty pre podporu stropu/strechy

Pokiaľ chcete, aby nová strecha dobre vyzerala a plnila svoju funkciu, je dôležité postupovať systematicky. Najprv si pripravte všetko potrebné náradie a materiál. Rozmerajte si plochu a narežte plechy na potrebné rozmery. Začnite montáž od odkvapu. Plechy prekrývajte v smere prevládajúceho vetra.

Kontrola materiálu a strechy

Pred začatím prác je dôležité skontrolovať stav trapézových plechov. Mali by sa prepravovať a vykladať tak, aby sa predišlo deformáciám, poškriabaniu a mechanickému poškodeniu. Je potrebné skontrolovať geometriu strechy, aby sa zabezpečila rovnosť roviny strechy. To sa dá urobiť natiahnutím čiary alebo šnúry medzi prvou a poslednou krokvou na troch miestach (pri hrebeni, odkvape a v strede strechy) a následným meraním uhlopriečok sklonu. Rozdiely 2 - 3 cm sa dajú korigovať pri kladení strešnej krytiny. Väčšie odchýlky si vyžiadajú demontáž a vyrovnanie krokiev.

Príprava náradia a materiálu

Uistite sa, že máte k dispozícii všetky potrebné nástroje a materiály, vrátane:

• Trapézové plechy
• Samorezné skrutky (4,8 x 35 mm a 4,8 x 20 mm)
• Vibračné alebo rezacie nožnice na plechy, píly, gilotínu a ručné alebo elektrické nožnice na plech, prípadne tzv. nibblery
• Elektrický skrutkovač s plynulou reguláciou sily
• Odkvapová doska
• Oplechovacie prvky (odkvapový pás, odkvapové háky, úžľabné žľaby)
• Parozábrana (špeciálna fólia alebo paropriepustná membrána)
• Nosný rošt z kontralát a latiek
• Tesnenie
• Opravný lak
• Mäkká kefa
• Ochranné pomôcky (rukavice, okuliare)

Umiestnenie a upevnenie plechov

Prvý plech umiestnite v pravom uhle k odkvapu strechy a sledujte ho počas celého procesu. Najlepšie je použiť jednu skrutku na priskrutkovanie k latám, aby ste mohli ľahko upraviť jeho polohu. Ďalšie plechy by mali byť zakryté alebo zasunuté pod krycí plech. Je dôležité, aby položené plechy zvierali s odkvapom pravý uhol. Montáž začíname od pravého dolného pásu, ktorého spodná hrana musí byť rovnobežná s odkvapom. Ku konštrukcii ho prichytávame len niekoľkými skrutkami. Ďalej dokladáme panely vodorovne aj zvislo podľa kladacieho plánu. Po skontrolovaní pravidelnosti uloženia prvých troch kusov ich môžeme upevniť ku konštrukcii napevno.

Na pripevnenie trapézového plechu k nosnému rámu sa používajú samorezné skrutky s oválnou hlavou. Majú závit vhodný do dreva, samorezný hrot a tesnenie, ktoré zabraňuje vniknutiu vody pod plech cez vyvŕtaný otvor. Priemerná spotreba skrutiek je 6 - 9 ks / m2. Skrutky musíme doťahovať elektrickým skrutkovačom s plynulou reguláciou sily. Skrutka je spoľahlivo dotiahnutá vtedy, keď EPDM podložka „vylezie“ spod kovovej podložky. Skrutky umiestňujeme do údolia vlny tak, aby krytina tesne priliehala k strešnej late. Pri okrajoch strechy sa krytina musí kotviť hustejšie. Pri hrebeni je potrebné kotviť krytinu do každej spodnej vlny. Na spoje plech - plech sa používajú samovrtné skrutky o rozmeroch 4,8 x 20 mm.

Prekrývanie a rezanie plechov

Plechy prekrývajte v smere prevládajúceho vetra, aby sa zabránilo ich ohýbaniu počas inštalácie. Prekrytie plechov po spáde sa odporúča cca 15 cm a pri sklone nižšom ako 14°C to je minimálne 20 cm.

Ak je potrebné trapézový plech zrezať, urobte to za studena, aby sa náter pretiahol cez okraj a chránil tak jadro pred koróziou. V žiadnom prípade by sa na tento účel nemala používať uhlová brúska alebo iné elektrické náradie, ktoré vytvára teplo. Vysoké teploty môžu poškodiť vonkajšiu vrstvu a vystaviť tak vnútro vzniku hrdze. Na dosiahnutie čo najlepších výsledkov sa odporúča používať gilotínu a ručné alebo elektrické nožnice na plech, prípadne tzv. nibblery.

Komínové oplechovanie a dokončovacie práce

Komín predstavuje jednu z najcitlivejších častí strechy, ktorá prechádza celou jej konštrukciou. Je to miesto s najvyšším rizikom prenikania vlhkosti zo strechy do budovy. Starostlivé oplechovanie komína v mieste jeho napojenia na strechu je preto kľúčové. Zabezpečí ochranu strešnej krytiny aj vnútornej časti komína pred zatekaním. Pre dosiahnutie čo najlepšieho estetického výsledku je vhodné, aby boli oplechovania vyrobené z rovnakého typu plechu, ideálne rovnakej triedy a natreté rovnakou farbou ako celá strešná krytina. Tým sa dosiahne celistvý a harmonický vzhľad strechy.

Po dokončení montáže trapézového plechu je potrebné vykonať dokončovacie práce, ktoré zlepšia funkčnosť celej konštrukcie. Patrí sem inštalácia rôznych prvkov, ako sú snehové zábrany, komínové lavice, vetracie komíny alebo systémy ochrany pred bleskom. Po ukotvení strešnej krytiny a hrebenáčov sa pristupuje k montáži ďalších doplnkov ako sú snehové zábrany, horné záveterné lišty a podobne.

Údržba trapézového plechu

Aby vám strecha z trapézového plechu dlho a spoľahlivo slúžila, je dobré sa o ňu správne starať. Aspoň 2x ročne strechu prezrite a očistite od nečistôt. Drobné poškodenia opravte vhodným opravným lakom čo najskôr. Kontrolujte stav oplechovania a tesnenia prestupov.
