Komplexný sprievodca termostatmi pre plynové kotly: Efektívna regulácia vykurovania

Či už máte doma plynový kotol, tepelné čerpadlo alebo elektrokotol, potrebujete termostat, aby ste si zaistili optimálnu teplotu a neutrácali pritom zbytočne za energie. Termostat vám pomôže dobre regulovať vykurovanie, tým že udržuje stálu teplotu v miestnosti podľa vášho nastavenia.

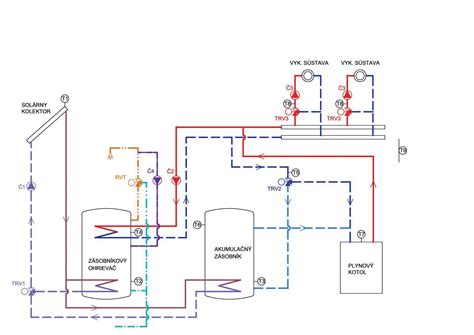

Moderné vykurovacie systémy s plynovými kotlami obsahujú množstvo regulačných prvkov. Tie dokážu udržať tepelný komfort a úspornú prevádzku za akýchkoľvek podmienok, a to pri zachovaní jednoduchosti obsluhy. Synonymom hospodárneho vykurovania sú moderné kondenzačné plynové kotly, obsahujúce veľké množstvo regulovateľných prvkov. Vykurovaciu sústavu už dávno netvorí iba kotol a priestorový termostat, ovládanie vykurovania sa týka aj ďalších prvkov. Ide napríklad o termostatické hlavice, vonkajší snímač teploty, obehové čerpadlo, zmiešavací ventil či centrálnu jednotku solárneho systému. Moderný kotol v spolupráci s termostatom potom dokáže riadiť všetky tieto prvky tak, aby zachoval tepelný komfort v interiéri pri čo najnižšej spotrebe plynu.

Typy termostatov a ich funkcie

Termostaty môžeme rozdeliť na termostaty príložné a izbové. Priestorové alebo izbové termostaty sa ďalej podrobnejšie delia podľa spôsobu svojho ovládania alebo komunikácie s vykurovacou sústavou. Zvláštnou podkategóriou izbových termostatov sú potom tie na podlahové vykurovanie.

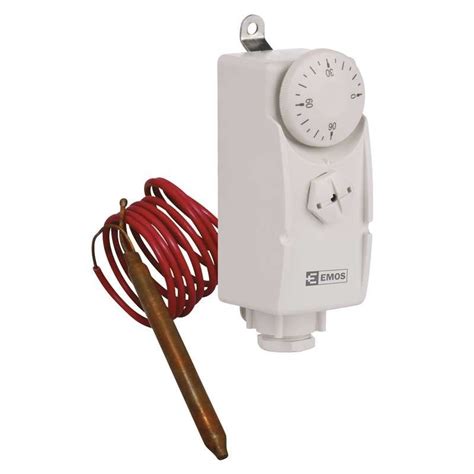

Príložné termostaty

Príložné termostaty s povrchovou montážou slúžia na stráženie teploty v potrubí obehovej tepelnej sústavy. Pre montáž na potrubie môžete využiť model s pružinou, ktorou k nemu termostat ľahko prichytíte. Existujú tiež príložné termostaty s kapilárovým čidlom. Termostaty s čidlom umiestneným na konci zhruba 1 meter dlhej kapiláry (podľa konkrétneho modelu) sa využívajú tam, kde je potrebné oddeliť čidlo a riadenie teploty. Typickým príkladom takéhoto použitia môže byť ponorenie čidla do bojlera. Termostaty pre čerpadlá sú k dispozícií v rôznych vyhotoveniach, najjednoduchšie vyhotovenie je klasický príložný termostat, ktorý funguje na základe bimetalu, ktorý zopne kontakt, najčastejšie fázu čerpadla. Slúžia na nastavenie teploty, ktorá je najčastejšie snímaná na kotlovom potrubí a podľa teploty obehové čerpadlo zapnú alebo vypnú. Toto riešenie má uplatnenie najmä pre nahrievanie zásobníka, akumulačnej nádoby alebo ochrana kotlového okruhu.

Izbové termostaty

Izbovým termostatom je možné ovládať kotol, elektrické kúrenie, tepelné čerpadlo a pri vybraných modeloch aj chladiace systémy. Tým, že ovládaciu jednotku termostatu umiestňujeme do miestnosti, kde požadujeme regulovať okolitú teplotu, potrebujeme nejako zaistiť komunikáciu medzi ňou a kotlom. Podľa toho, akým spôsobom ich prepojíme, delíme izbové termostaty na drôtové a bezdrôtové.

Drôtové izbové termostaty

Drôtové izbové termostaty volia zákazníci hlavne pokiaľ majú nachystanú kabeláž do vyhovujúcej referenčnej miestnosti, tj. izby, kde sa meria teplota a kde je umiestnený termostat. Ku kotlu sa termostat pripojí kabelážou, pričom batériovo napájanej spínacej jednotke stačí prepojenie dvoma vodičmi. Pri napájaní jednotky 230 V, potrebujete aj tretí vodič (napr. môžete použiť trojžilový silový kábel CYKY s prierezom 1,5 mm). Pre OpenTherm termostaty je kvôli súbehu silového a dátového vedenia vhodnejší tienený kábel JYTY (napr. JYTY-O 4x1mm), s ktorým navyše pri malej svorkovnici môže byť lepšia manipulácia, pretože je tenšia. Zapojenie termostatu je pomerne jednoduché, jedná sa však stále o elektrické vedenie, takže by ho mal vykonávať kvalifikovaný odborník.

Bezdrôtové izbové termostaty

Bezdrôtové izbové termostaty využijete, ak chcete z akéhokoľvek dôvodu zmeniť vašu referenčnú miestnosť a nechcete viesť cez izby novú kabeláž. Bezdrôtová komunikácia tiež príde vhod pokiaľ potrebujete na jeden termostat pripojiť viac prijímačov na ovládanie tepelných zariadení. Označenie bezdrôtový neznamená, že je možné termostat automaticky ovládať cez mobilnú aplikáciu, ale iba popisuje spôsob prenosu medzi ovládacou jednotkou a kotlom. Bezdrôtový termostat sa vždy skladá zo spínacej a ovládacej jednotky. Spínacia jednotka sa napojí káblom na ovládacie svorky kotla a bezdrôtovú ovládaciu jednotku máte v miestnosti (na stene, na stojane), odkiaľ chcete merať teplotu a ovládať vykurovanie. Signál medzi jednotkami prechádza aj murivom, je ale potrebné si uvedomiť, že každým prestupom muriva rádiový signál slabne. Ich dosah je až do 100 metrov v otvorenom priestore. V prípade prechodu sa táto vzdialenosť zmenšuje. Sú odolné voči rušeniu signálu a nevyžadujú žiadne zložité nastavenie. Prijímač termostatu sa umiestni napríklad do kotolne a vodičom sa spojí s kotlom, alebo iným zariadením, ktoré chceme spínať.

Termostaty pre podlahové vykurovanie

Naše termostaty pre podlahové kúrenie slúžia primárne na automatické riadenie elektrických podlahových vykurovacích sústav v bytoch, domoch a kanceláriách podľa nastaviteľného časového programu. Na presnú reguláciu výkonu podlahového vykurovania sa využíva nielen priestorový teplotný snímač v ovládacej jednotke (upevnený v stene pomocou napr. montážnej krabice KU 68), ale aj podlahový teplotný snímač. 3 metre dlhý podlahový senzor je súčasťou balenia a vedie z ovládacej jednotky na stene až k kúreniu uloženom v podlahe. Prepojenie vykurovacieho zariadenia zabezpečuje termostat. Ovládacia jednotka by mala byť umiestnená v miestnosti s dobrou cirkuláciou vzduchu, ideálne na mieste bez priameho dopadu slnečných lúčov a vzdialenom od spotrebičov produkujúcich teplo. Programovateľným nastavením potom nastavíte požadovanú schému vykurovania a termostat pre podlahové kúrenie stráži a reguluje teplotu na vami navolené hodnoty cez deň v noci. Vybrať si môžete buď programovateľný termostat P5601UF alebo P56201UF radu GoSmart ovládaný pomocou mobilnej aplikácie.

Spôsoby regulácie vykurovania

Termostaty dokážu spínať kotol pomocou štandardného relé, alebo cez rozhranie protokolu OpenTherm.

Regulácia pomocou štandardného relé (ON/OFF)

Termostat spína kotol pomocou štandardného relé, čo znamená jednoduché zopnutie a vypnutie kotla. Pre zistenie, či váš kotol je možné spínať s pomocou svoriek NO/COM, je dôležité preštudovať si manuál kotla alebo sa spojiť s jeho výrobcom. Pri 95 % plynových kotlov sa používa beznapäťové pripojenie. Takýto termostat je typu ON/OFF.

Regulácia pomocou protokolu OpenTherm

OpenTherm je názov pre obojsmerný komunikačný protokol medzi modulom kotlom a termostatom. Je to jednotné komunikačné rozhranie, na ktorom sa dohodli poprední výrobcovia plynových kotlov. Termostaty s OpenTherm (či už drôtové alebo bezdrôtové) majú výhodu v regulácii výkonu kotla nielen pomocou merania teploty v miestnosti, ale aj teploty vykurovacej vody v systéme a vonkajšej teploty. OpenTherm termostat v spolupráci s kotlom vyhodnocujú tieto informácie a dosahujú tak spoločne čo najefektívnejšiu reguláciu vykurovania a najvyššiu úsporu energií. Vďaka OpenTherm termostatu dochádza k modulácii výkonu kotla, ktorý plynule pridáva a uberá na výkone podľa požadovaných hodnôt na rozdiel od striedania maximálneho výkonu a nulovej aktivity (prostého zopnutia a vypnutia kotla). Aby išlo ovládať kotol našimi termostatmi označenými OT, musí mať váš kotol v manuáli uvedené, že funguje na komunikačnom protokole OpenTherm.

Pokiaľ nemôžete nájsť v špecifikácii kotla, aký používa komunikačný protokol, aj OpenTherm termostaty podporujú obe možnosti pripojenia ku kotlu.

Typy izbových termostatov podľa ovládania

Najzákladnejší účel termostatov je regulovať vykurovanie tak, aby teplota v miestnosti nekolísala, ale držala sa okolo vami nastavenej teploty. Vďaka regulácii vykurovania termostat zabraňuje nechcenému výkyvu teplôt v miestnosti a pomáha znižovať tepelné straty. Vďaka optimálnej teplote v každý okamih a zbytočnému neprekurovaniu môžete zaujímavo znížiť vaše výdavky za energie. Aj zníženie teploty o 1 °C vám môže priniesť úsporu v jednotkách percent.

Manuálne termostaty

Manuálne termostaty sú bez programov, meníte iba aktuálnu požadovanú teplotu. Ovládanie manuálneho izbového termostatu nemôže byť jednoduchšie, skrátka len otočením kolieska doľava znižujete a otočením doprava zvyšujete teplotu, na ktorú si prajete vykúriť miestnosť. Takýto termostat ocenia hlavne starší ľudia alebo tí, ktorí nemajú v úmysle využívať nejaké sofistikovanejšie programy vykurovania. Stále môžete dynamicky meniť teplotu počas dňa podľa ľubovôle, ale takúto teplotnú zmenu nie je možné prednastaviť.

Programovateľné termostaty

Programovateľné termostaty sú tie, ktoré sa riadia vami zvoleným programom, tj prednastavenou schémou teplotných zmien. Často využívané programy má už termostat uložené v sebe, ľahko ich zapnete a nemusíte tak programovať vlastnú schému hodinu po hodine. Pokiaľ ale oceníte možnosť si program prispôsobiť na mieru, dovolí vám termostat nastaviť si užívateľské programy vykurovania. Navolíte si tak vlastné teplotné zmeny počas dňa a časové rozvrhnutie v týždennom pláne. Vybrané termostaty umožňujú zvoliť teplotu aj čas až pre 6 teplotných úsekov za deň, čo dáva veľkú flexibilitu pre vaše individuálne potreby. Programovateľný termostat oceníte, pokiaľ nepotrebujete vykurovať konštantne po celý deň, ale chcete mať napríklad príjemne na vstávanie, potom šetriť energiu a opäť mať zatopené po návrate z práce. Rovnako pokiaľ viete, že na víkendy nebývate doma. Tento program umožňuje nastaviť rôzne cieľové teploty v rôznych časových intervaloch (pre každý deň v týždni). Termostat následne automaticky zapína a vypína kúrenie v prednastavených časoch, bez toho, aby ste ho museli manuálne ovládať. Najbežnejším príkladom režimu časového harmonogramu je nastavenie nižšej teploty v čase, keď nie ste doma, a naopak vyššej teploty v čase, keď sa vrátite z práce alebo deti zo školy.

Smart (Wi-Fi) termostaty

Termostaty radu GoSmart ponúkajú zvláštnu možnosť vzdialeného ovládania prostredníctvom mobilnej aplikácie (ako pre iOS, tak Android). Termostaty EMOS GoSmart majú vlastnú aplikáciu postavenú na overenej globálnej platforme TUYA. Termostat stačí zapojiť a následne je možné všetko ovládať z nainštalovanej aplikácie v smartfóne. Výhody vzdialeného prístupu sú jednoduché: prehľad o aktuálnej aj požadovanej teplote a všetky nastavenia máte pohodlne k dispozícii odkiaľkoľvek, z pohovky pri televízii rovnako ako napríklad z práce. Zabudli ste pred odchodom na chalupu vypnúť kúrenie? S GoSmart modelmi žiaden problém. Majú navyše ďalšie múdre funkcie ako ovládanie hlasovými asistentmi Google Assistant a Amazon Alexa alebo reguláciu podľa vašej GPS polohy. Vraciate sa z dovolenky? Najmodernejšie smart termostaty dokážu cez internet získavať dáta z meteostaníc. Pripravia sa tak na prípadné poklesy či nárasty vonkajšej teploty zvýšením alebo znížením výkonu vykurovania, aby zachovali čo najstálejšiu teplotu v interiéri. Moderné smart regulácie dnes umožňujú aj diagnostiku kotla na diaľku, pri ktorej servisný technik odhalí pravdepodobnú príčinu poruchy kotla vopred.

Tabuľka porovnávajúca základné typy izbových termostatov:

Dôležité parametre a pojmy termostatov

• Kalibrácia izbovej teploty: Používa sa napríklad v prípade, keď termostat ukazuje 21 °C, ale chceme, aby zobrazoval 20 °C, aby bol v súlade s ďalšími prístrojmi v miestnosti (napr. s meteostanicou alebo teplomerom).
• Funkcia zablokovania termostatu (Lock): Používa sa proti prenastaveniu programov, po uzamknutí nebude termostat reagovať na stláčanie tlačidiel až do odomknutia, ktoré sa robí obvykle stlačením konkrétneho tlačidla alebo kombináciou tlačidiel. Príde vhod napr. v penzióne.
• Krátkodobá manuálna zmena teploty: To sa hodí napríklad keď sa vrátite skôr domov a na termostate je ešte nastavená nižšia požadovaná teplota podľa programu a potrebujete, aby sa okamžite zopol a kúrenie začalo vykurovať na vyššiu teplotu. V manuáli k svojmu programovateľnému termostatu hľadajte sekciu Krátkodobá manuálna zmena teploty alebo Manuálny režim nastavenia teploty.
• Nastaviteľný rozptyl teploty/hysterézia: Je rozptyl od vami požadovanej teploty, podľa ktorého termostat vie, za akej teploty má zopnúť a za aké vypnúť kotol. Označuje hodnotu, o ktorú musí teplota poklesnúť pod alebo vzrásť nad vami nastavenú hladinu, aby termostat znovu zapol či vypol kotol. Napríklad ak nastavíte hysteréziu 0,2 °C a požadovanú teplotu 21 °C, potom termostat zopne kotol pri 20,8 °C a vypne vykurovanie pri 21,2 °C. Tento údaj nehovorí o požadovanej teplote v miestnosti, ktorá sa môže pri termostate nastavovať s inou citlivosťou napr. 0,5 °C.
• Spínaný modul/jednotka: Prijímač bezdrôtového termostatu, ktorý prijíma signál s informáciou o nutnosti zopnutia kotla. Je napojený na zdroj vykurovania či chladenia. Prijímač termostatu sa umiestni napríklad do kotolne a vodičom sa spojí s kotlom, alebo iným zariadením, ktoré chceme spínať.
• Ovládací modul/jednotka: Vysielač bezdrôtového termostatu, ktorý býva umiestnený v obývacej miestnosti, kde meria a ukazuje aktuálnu teplotu, a na ktorom nastavujete požadovanú teplotu.

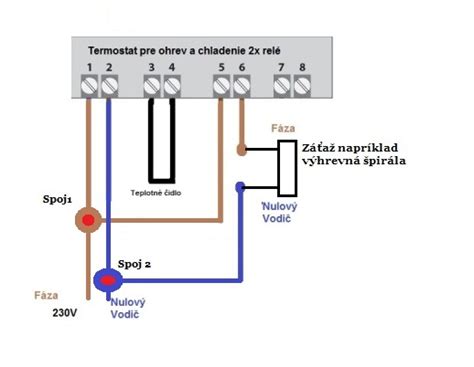

• Spínaná záťaž: Relé ako spínací prvok predstavuje jednoduchú elektronickú súčiastku, ktorú však možno pomerne ľahko zničiť, pokiaľ spína nevhodnú záťaž. Na udržanie životnosti spínacej jednotky termostatu sú dôležité hlavne výstupné hodnoty maximálneho spínateľného napätia a prúdu.
• Digitálny/Elektronický: Znamená, že nie je založený na mechanickom princípe (ako je napr. teplotná rozťažnosť plynu tlačiaca na membránu), ale na elektronických snímačoch a elektronickom spínači (relé).

Najčastejšie chyby pri používaní termostatu a ako sa im vyhnúť

Aby bola optimalizácia teploty čo najlepšia, je potrebné termostat nielen správne nainštalovať k vykurovacej sústave, ale aj vhodne nastaviť. Žiaľ, z praxe môžeme potvrdiť, že približne 3 zo 4 termostatov nie sú nastavené správne. Zle nastavený termostat vás stojí zbytočné peniaze a riskujete aj problémy so zdravím.

1. Nastavenie nesprávnej teploty

Správna teplota v miestnosti je kľúčom k tomu, aby ste sa doma cítili čo najpríjemnejšie. Napriek tomu mnoho ľudí svoje bývanie prekuruje. Tým riskujete nielen vysoké účty za energie, ale aj nepohodu či rôzne zdravotné komplikácie. Od únavy cez nekvalitný spánok až po bolesti hlavy. Pamätajte si, že ideálna teplota interiéru sa pohybuje medzi 18 - 21 °C. Akurátna teplota v jednotlivých miestnostiach sa však mierne líši podľa toho, na čo vám slúžia. V obývačke, kde väčšinou len relaxujete, by ste mali mať 21 °C. V kúpeľni má byť najteplejšie. Takže si teplotu pokojne nastavte až na 24 °C, aby ste pri sprchovaní neprechladli. V spálni je ideálnych 18 °C, čo je najlepšia teplota pre kvalitný a ničím nerušený spánok. Najchladnejšia býva chodba. Keďže cez túto miestnosť väčšinou len prechádzate, nastavte si v nej 15 °C. Ak váš termostat neumožňuje nastavenie individuálnych teplôt pre rozličné miestnosti, skúste nasledujúci postup. Na regulačnej hlavici radiátora v obývačke si nastavte teplotu, pri ktorej sa cítite najpohodlnejšie, a ostatné miestnosti upravte podľa toho. Napríklad, ak v obývačke máte stupeň štyri, v spálni si ventil znížte na úroveň tri alebo dva. Na nevyužívaných izbách zatvorte dvere a na radiátoroch nastavte najnižšiu hodnotu.

2. Krátke a rýchle zahriatie

Ak ste práve prišli v mrazivom dni domov, zdá sa rozumné nastaviť si termostat na vyššiu teplotu, aby ste si dom čo najskôr vyhriali. Takto sa ale k vytúženému pocitu tepla nepriblížite. Príčina je jednoduchá - na to, ako rýchlo sa váš domov vyhreje, nemá termostat žiadny vplyv. Slúži vám na nastavenie a udržiavanie konečnej teploty, ktorá je pre vás najpríjemnejšia. Termostat umožní kúreniu, aby šlo na maximum, až kým nedosiahne požadovanú teplotu. Následne potom sa vypne, až kým teplota opäť neklesne. Nastavenie termostatu na vyššiu teplotu má za následok len to, že miestnosť bude prehriata a zbytočne miniete množstvo energie.

3. Úplné vypnutie kúrenia

Ďalšou pomerne bežnou chybou je úplné vypnutie kúrenia pri odchode z domu. Vykúriť miestnosti po celodennom odstavení spotrebuje omnoho viac energie, než ktorú ste ušetrili vypnutím. Navyše, steny a nábytok v chladných a vlhkých miestnostiach môžu po dlhšej dobe začať plesnivieť. Oveľa rozumnejšie je nastaviť si pri odchode z domu udržiavaciu teplotu 15 °C, vďaka ktorej sa po návrate miestnosť vykúri oveľa rýchlejšie.

4. Nesprávne umiestnenie termostatu

Termostat meria teplotu miestnosti, v ktorej sa nachádza. Ak ste ho dali na veľmi chladné alebo teplé miesto, nemusí odrážať skutočnú teplotu vášho domova. Pre umiestnenie termostatu platí niekoľko zásad. Napríklad tá, že musí byť správne umiestnený na stene v interiéri, a to približne meter a pol od podlahy. Okrem toho by nemal byť v blízkosti okien či dverí ani vystavený priamemu slnečnému žiareniu. Rovnako ho nenechávajte v blízkosti radiátora, lampy či iných zariadení, ktoré môžu byť zdrojom tepla. Skresľovalo by to nameranú teplotu. Ovládacia jednotka by mala byť umiestnená v miestnosti s dobrou cirkuláciou vzduchu, ideálne na mieste bez priameho dopadu slnečných lúčov a vzdialenom od spotrebičov produkujúcich teplo. Zároveň vám odporúčame uistiť sa, či je úroveň izolácie vášho domova dostatočná. Dobrá izolácia zabraňuje tepelným stratám a súčasne vám pomáha udržiavať stálu teplotu prostredia.

5. Zastaraná technika

Termostat je zariadenie, ktoré sa často vôbec nevymiena. Veľmi stará technika však už nemusí fungovať dostatočne efektívne. Naproti tomu súčasné termostaty dokážete nielen jednoducho ovládať, ale pomôžu vám maximalizovať úspory pri vykurovaní. Určite vám odporúčame termostat s voliteľným časovým režimom. Zariadenie za vás automaticky zníži teplotu v domácnosti, napríklad v noci alebo počas neprítomnosti v byte. Alebo, naopak, aktivuje kúrenie, aby sa miestnosti zohriali včas pred vaším príchodom. Príjemným bonusom je, že takáto investícia sa vám vráti už v prvom roku používania.

Kompatibilita termostatov s rôznymi kotlami

Pri výbere termostatu je dôležité zvážiť kompatibilitu s kotlom. Uistite sa, že vybraný termostat je kompatibilný s vaším konkrétnym modelom plynového kotla. Niektoré kotly vyžadujú špecifické typy termostatov alebo komunikačné protokoly (napr. OpenTherm).

• Kotol Junkers: Pre kotly Junkers ZWE 24 - 3MFK a Junkers Eurostar ZE 24-4MFA je možné použiť rôzne typy izbových termostatov, ktoré sa pripájajú bezpotenciálovým relé. Pri starších modeloch je dôležité overiť si typ pripojenia.
• Kotol Protherm: Pre kotly Protherm (napr. Protherm condens 25 KKO-CS/1, Protherm 24 turbo, Protherm Ray 12KE, Protherm Panther 12 koo - a/1) je možné použiť širokú škálu izbových termostatov, vrátane WiFi modelov a termostatov s dvoma meracími jednotkami pre reguláciu teploty v rôznych miestnostiach. S daným kotlom budú kompatibilné dvojbodové termostaty.
• Kotol Buderus: Pri starších kotloch Buderus (napr. Logamatic ERC) je možné hľadať náhradné regulácie, ktoré sú kompatibilné. Je dôležité overiť si typ pripojenia (dvojbodové termostaty).
• Kotol Vaillant: Pre kotly Vaillant je možné použiť rôzne programovateľné termostaty, pričom je dôležité zistiť, či je súčasťou balenia aj ekvitermické čidlo, ak ho potrebujete.
• Kotol Viessmann: Pre kotly Viessmann (napr. Vitodens 111 W, Vitopend 100) je možné použiť drôtové pripojenie izbového termostatu a externé čidlo na ekvitermickú reguláciu.
• Kotol Immergas: Pre staršie plynové kotly Immergas (napr. Immergas Avio 24 kW (2009), Immergas Zeus) je možné použiť káblové programovateľné termostaty s nastavovaním hysterézie.
• Kotol Attack: Pre kotly Attack (napr. Attack DPX 35 Profi, ATTACK KZT PLUS/LPG) sú odporúčané vhodné bezdrôtové izbové termostaty.
