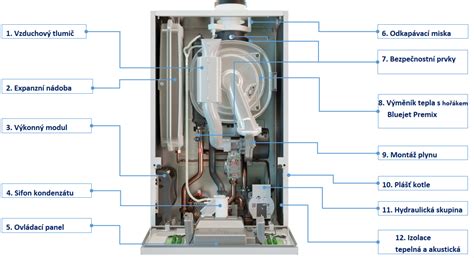

Termočlánok je kľúčové zariadenie inštalované vo vykurovacích systémoch, ktoré slúži na premenu tepelnej energie na elektrický prúd pre elektromagnetické cievky. V mnohých domácnostiach je ústredným prvkom vykurovacieho systému práve plynový kotol. Pre udržanie prístroja v dobrom stave je však potrebné vziať do úvahy zvláštnosti jeho fungovania, pričom termočlánok je prakticky jediným prístrojom na presné meranie zvýšených teplôt a reguláciu hladiny plameňa.
Princíp činnosti a funkcia v bezpečnostnom systéme
Princíp činnosti zariadenia je založený na fyzikálnom jave zvanom Seebeckov efekt: dva rozdielne kovy sa spoja a pri zahriatí v miestach pripojenia (pracovná oblasť umiestnená v plameni) sa na studených koncoch objaví napätie. Termočlánok funguje v spojení so špeciálnym elektromagnetickým uzatváracím ventilom, ktorý reguluje tok plynu do palivovej cesty. Ventil sa uzavrie okamžite po poruche termočlánku alebo po zhasnutí plameňa.
Konštrukcia termočlánku pre plynové kotly obsahuje telo liatej hlavy s krytom a porcelánové podložky, ktoré umožňujú kompenzovať lineárnu rozťažnosť elektród. Pracovná križovatka je izolovaná špičkou a pripojovacie vodiče prechádzajú cez vsuvku s azbestovým tesnením.
Ako funguje kombinovaný plynový ventil a termočlánok!
Typy termočlánkov a ich použitie
Výber vhodného typu termočlánku je určený očakávanou teplotou a prostredím, v ktorom bude senzor umiestnený. Špecializované spoločnosti vyrábajú termočlánky niekoľkých hlavných typov:
- Typ K (Ni-Cr/Ni-Al): Najobľúbenejšie termočlánky s pracovným rozsahom od -200 °C do 1350 °C. Sú veľmi citlivé na zmeny, no v prostredí s vysokým obsahom oxidu uhličitého môžu trpieť tzv. „zelenou hnilobou“.
- Typ J (Fe/Konštantán): Vhodné pre vákuum alebo inertné atmosféry, vyznačujú sa zvýšenou citlivosťou a rozsahom od -40 °C do 740 °C.
- Typ E (Chromel/Konštantán): Vyznačujú sa vysokým výkonom a teplotným rozsahom od -50 °C do 740 °C.
- Typ N (Nicrosil/Nisil): Modifikácia schopná prevádzky do 1200 °C, ktorá rieši problémy so stabilitou pri oxidácii.
Existujú aj iné typy (R, S, B, C), ktoré využívajú drahé kovy, avšak pre bežné plynové kotly nie sú z dôvodu vysokej ceny a minimálneho prínosu v porovnaní s uvedenými typmi rentabilné.
Tabuľka: Základné technické parametre termočlánkov
| Typ | Zloženie zliatiny | Teplotný rozsah (°C) |
|---|---|---|
| Typ K | Chromel / Alumel | -200 až 1350 |
| Typ J | Železo / Konštantán | -40 až 740 |
| Typ E | Chromel / Konštantán | -50 až 740 |
| Typ N | Nicrosil / Nisil | 0 až 1260 |
Diagnostika a riešenie problémov
Ak plynový kotol nefunguje správne, prvým krokom je kontrola termočlánku. Elektrické napätie v termočlánku by malo byť v rozmedzí milivoltov (mV). Pozor, mnohé modely solenoidových ventilov sú citlivé a zostávajú otvorené, pokiaľ vstupné napätie neklesne pod 20 mV.
- Odpojte termočlánok od elektromagnetického ventilu.
- Pripojte multimetr nastavený na milivolty (mV) k výstupom termočlánku.
- Nahrejte hrot termočlánku plynovým horákom alebo zapaľovačom.
- Ak napätie nedosahuje požadované hodnoty alebo je nestabilné, termočlánok je pravdepodobne poškodený a vyžaduje výmenu.
Okrem samotného senzora skontrolujte aj stav vodičov na kontamináciu alebo oxidáciu, ktoré môžu spôsobovať prechodový odpor. Ak je nutná výmena, odskrutkujte maticu upevňujúcu termočlánok k tryske a kompenzačnú skrutku, opatrne vyberte staré zariadenie a vložte nové. Po montáži je nevyhnutné overiť tesnosť všetkých spojov.
