Optimálna teplota podlahy pri podlahovom vykurovaní: Kľúč k tepelnému komfortu a efektivite

Racionálne rozloženie teploty v miestnostiach, energetická efektívnosť, funkčnosť a možnosť slobody interiérového dizajnu sú len niektoré z mnohých výhod inštalácie podlahového kúrenia vo vašej domácnosti. Podlahové vykurovanie je v súčasnosti jedným z najpoužívanejších spôsobov zabezpečenia tepelnej pohody v obytných, administratívnych aj komerčných budovách. Jeho popularita vyplýva zo spojenia komfortu, energetickej efektívnosti a dlhodobej udržateľnosti. Aby však takáto inštalácia priniesla v praxi citeľný tepelný komfort a znížila spotrebu energie, je najdôležitejšie správne vyregulovanie celého systému. Chyby vo fáze inštalácie alebo nesprávne nastavenie inštalácie majú za následok poruchy počas prevádzky, ktoré môžu viesť k nedokúreniu alebo prehriatiu miestností.

Princíp a výhody podlahového vykurovania

Pri teplovodnom podlahovom vykurovaní sa teplo do vykurovanej miestnosti dodáva prenosom z podlahy. Podstatná časť vykurovacieho systému je preto zabudovaná v podlahe. Z energetického hľadiska sa odporúča, aby sa podlahové vykurovanie inštalovalo v budove, ktorá spĺňa tepelnotechnické požiadavky, tak, že priemerná tepelná strata by mala byť menšia ako 20 W/m³ alebo priemerná ročná spotreba tepla by mala byť menšia ako 70 až 80 kWh/m². To znamená, že vykurovaná budova by mala mať malé tepelné straty.

Vykurovanie pomocou radiátorov má zvyčajne teplotný spád 80/60 °C alebo 75/50 °C (teplota vykurovacej vody/teplota vratnej vody) pri vonkajšej teplote -15 °C. Podlahové teplovodné vykurovanie má zvyčajne teplotný spád okolo 35/30 °C. Komfortné vykurovanie budov je také, keď je teplota vzduchu pri podlahe vyššia ako v priestore nad hlavou. Z hygienického hľadiska je vhodné mať „nohy v teple“ a zároveň dýchať chladnejší vzduch. Rozloženie teploty vzduchu pri podlahovom vykurovaní je oveľa lepšie ako pri vykurovaní radiátormi. Podlahové kúrenie je o cca 13% úspornejšie než radiátorové kúrenie. Vodné podlahové vykurovanie znamená nižšie náklady na údržbu domu, odstránenie príčin vlhkosti a vysoký tepelný komfort.

Regulácia vstupnej teploty vykurovacej vody

Jedným z najdôležitejších parametrov, ktorý je nutné pri podlahovom vykurovaní nastaviť, je vstupná teplota vody zásobujúcej systém. Vhodné nastavenie umožňuje chrániť podlahu pred poškodením a zabezpečiť správny odvod tepla do miestností. V tomto smere by sme nemali prekročiť prípustnú, stanovenú hodnotu 35°C. Teplota v potrubí sa hýbe prevažne v rozmedzí od 35 do 40°C. Pri teplote média 37 ºC je teplota podlahy cca 26 ºC, čo je nižšia teplota ako fyziologická teplota človeka.

Regulácia vstupnej teploty v rôznych systémoch

• Podlahové kúrenie v celom dome: Nastavte príslušné parametre na regulácii zdroja tepla.
• Zmiešaný systém (radiátory + podlahové kúrenie): Je potrebné nainštalovať zmiešavací ventil, ktorý zníži teplotu v okruhu podlahového vykurovania. Teplota sa zníži zmiešaním privádzanej vody zo zdroja tepla s chladnejšou, ktorá sa vracia zo spiatočky.

Regulácia zmiešavacieho ventilu sa používa na riadenie činnosti ventilu. Snímač umiestnený na prívode do podlahovej inštalácie meria teplotu prívodnej vody. Ak je daná teplota príliš vysoká, termostatický ventil sa zatvára, čo spôsobí zvýšenie prietoku spiatočky z inštalácie. Tak sa prívod ochladzuje. V prípade, že snímač zaznamená alarmovú teplotu, zastaví sa čerpadlo. Ak je teplota nameraná snímačom príliš nízka, postup je opačný. Termostatický ventil sa otvára, čo spôsobí, že sa do prívodného potrubia vráti menej chladnej vody.

Myslime na to, že jednoduché udržiavanie teploty prívodu v normálnych medziach ani zďaleka nemusí zabezpečiť optimálny tepelný komfort. Teplotu prívodu musíte flexibilne prispôsobiť aj vonkajším podmienkam. Pri silných mrazoch budú odporúčané vyššie teploty prívodu do systému podlahového vykurovania. Ale vyššia teplota v prechodnom období povedie k prehrievaniu miestností, čo má za následok energetické straty a diskomfort.

Hygienické limity a optimálna povrchová teplota podlahy

Aby systém fungoval správne a neohrozoval zdravie užívateľov, je potrebné dodržiavať presne stanovené hygienické limity povrchovej teploty podlahy. Pojem „hygienické limity povrchovej teploty podlahy“ označuje najvyššiu prípustnú teplotu povrchu podlahy, ktorá je ešte bezpečná a komfortná pre človeka. Teplota podlahy by z hygienických dôvodov nemala prekročiť 29 °C. Kedysi sa na maximálne teploty podlahy príliš nedbalo, no dnes už vieme, že dlhodobé teplo prekračujúce optimálnu teplotu nie je vhodné pre naše zdravie. Optimálna teplota podlahy závisí od viacerých faktorov - podlahový materiál, druh miestnosti a či sú osoby v miestnosti obuté.

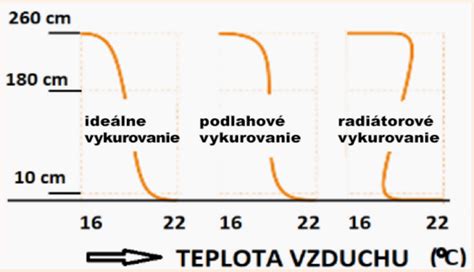

Vo všeobecnosti však môžeme povedať, že pre miestnosti, kde osoby dlhodobo sedia je vhodná teplota 25°C, pre miestnosti kde viac stojíme alebo chodíme je odporúčaná teplota 23°C. Na rozdiel od klasických radiátorov, kde sa teplo šíri prevažne konvekciou (prúdením vzduchu), podlahové vykurovanie pracuje na princípe sálania z veľkej plochy.

Odporúčané povrchové teploty podlahy

Prečo je dôležité dodržiavať hygienické limity?

• Zdravie a komfort: Ľudské telo je veľmi citlivé na teplotu povrchu, s ktorým je v priamom kontakte. Ak podlaha presiahne odporúčané limity, môže to viesť k nepríjemným pocitom, prehrievaniu nôh alebo dokonca k zdravotným komplikáciám. Podlahové vykurovanie má priniesť rovnomerné a príjemné teplo.
• Energetická efektívnosť: Prekročenie hygienických limitov znamená vyššiu spotrebu energie a neefektívnu prevádzku.
• Ochrana materiálov: Trvalé prehriatie podlahových vrstiev môže negatívne pôsobiť na stavebné materiály, krytiny či lepidlá.

Dodržiavanie hygienických limitov povrchovej teploty podlahy nie je len otázkou noriem a technických parametrov. V prvom rade ide o zdravie, komfort a dlhodobú spokojnosť užívateľov. Ak plánujete stavbu alebo rekonštrukciu, oplatí sa obrátiť na odborníkov, ktorí zohľadnia všetky tieto aspekty.

Regulácia izbovej teploty a zónové vykurovanie

Ďalším kľúčovým faktorom ovplyvňujúcim účty a tepelnú pohodu podlahového vykurovania je regulácia izbovej teploty. Príjemné teplo v miestnostiach s podlahovým kúrením je možné zabezpečiť vhodným manažmentom vykurovania. Moderné zónové regulácie podlahového kúrenia zaručia splnenie podmienky vhodného nastavenia teploty v miestnosti. Systémové centrálne riadenie podlahového kúrenia umožňuje optimálne nastavenie.

Riadiace systémy vodného podlahového vykurovania môžu komunikovať s vykurovacím zariadením tradične, pomocou drôtového pripojenia alebo bezdrôtovo. Termoelektrické pohony na ovládanie termostatických ventilov v rozdeľovačoch (napr. STT-230/2 M) hrajú kľúčovú úlohu. V závislosti od teploty v miestnosti (príliš nízka alebo príliš vysoká), regulátor teploty vyšle signál do riadiacej dosky. Centrálna jednotka zase aktivuje termoelektrické pohony, ktoré sú namontované na rozvádzači. Tým sa uzavrie alebo otvorí vykurovacia slučka. Jednoducho použiteľný ovládací panel zaisťuje funkčnosť a efektivitu celej inštalácie.

Rozlišovanie teplôt v rôznych miestnostiach v dome je súčasťou myšlienky obozretného hospodárenia s teplom. Rôzne miestnosti v dome majú rôzne požiadavky na vykurovanie, čo sa premieta do rôznych dĺžok okruhov podlahového vykurovania a rôzneho hydraulického odporu. Zónová regulácia už iba otvára a zatvára termostatický ventil, čo je samozrejme možné spraviť i ručne.

Komponenty a inštalácia podlahového vykurovania

Podlahové vykurovanie sa inštaluje pomocou rúrok z vhodného plastu, kombinácie plastu a kovu alebo medi. Medzi bežne používané materiály patria zosieťovaný polyetylén (PE-X), viacvrstvové rúry PEX-AL-PEX, viacvrstvové plastovo-medeno-plastové rúry, polyetylén (PE-RT), polypropylén (PP), polypropylén PP-RCT (PP-RCT/AL/PP-RCT), polybutylén (PB) a meď (Cu). Inštalácia sa vykonáva s rúrkami rôznych priemerov, zvyčajne 10 × 2 mm, 12 × 2 mm, 16 × 2 mm, 17 × 2 mm a 18 × 2 mm. Doterajšími skúsenosťami sa udomácnil najpoužívanejší priemer D16, ktorý má výborný pomer obstarávacej ceny a požadovaného prietoku.

Rozdeľovače a hydraulická regulácia

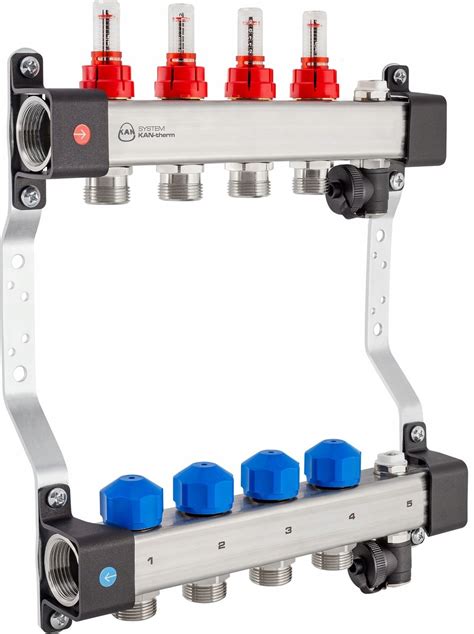

Každý vykurovací okruh je samostatný celok. Zo zdroja tepla sa vykurovacia voda privádza do rozvádzača tepla. Rozvádzač sa skladá z rozdeľovača a zo zberača. Rozdeľovač je zvyčajne označený červenou farbou a nachádza sa v hornej časti rozvádzača, kolektor je pod ním. Rozvádzače tepla sa vyrábajú pre malé domy (niekoľko vykurovacích okruhov) aj veľké domy (12 a viac vykurovacích okruhov).

Rozdeľovač na podlahové kúrenie je zariadenie, ktorého kvalita býva obyčajne dosť podceňovaná. Je potrebné si uvedomiť, že hoci je toto zariadenie z hľadiska mechanických prvkov pomerne jednoduché, náročné prevádzkové podmienky kladú dôraz predovšetkým na jeho kvalitu. Na trhu je v ponuke veľa typov rozdeľovačov čo sa týka konštrukčného riešenia a mnohí výrobcovia v snahe ušetriť predávajú rozdeľovače s veľmi tenkou hrúbkou steny, bez systému zachytávania oxidu železa a pod.

Teplotu podlahy je možné regulovať ukladaním potrubia vo vzdialenosti 10 až 30 cm (v závislosti od priemeru potrubia, tepelných strát v miestnosti alebo typu podlahy), ako aj vyrovnávaním prietokov pre jednotlivé okruhy. Inými slovami, každým vykurovacím okruhom by mala prúdiť voda so špecifickým prietokom podľa požadovaného tepelného výkonu. Na tento účel slúžia ventily regulujúce hydraulický odpor jednotlivých vodných okruhov. Veľmi praktickým riešením je použitie rozdeľovača vybaveného ventilmi. Presná regulácia je možná vďaka prietokomerom, ktoré je možné pripojiť k podlahovému rozdeľovaču. Prietoky možno hodnotiť na základe údajov prietokomeru. Manuálna hydraulická regulácia zahŕňa zníženie prietoku vody v slučkách s najkratším odporom a súčasné zvýšenie prietoku v najdlhších slučkách s najvyšším hydraulickým odporom. Každý vývod na rozdeľovači má vstavaný termostatický ventil, podobný ako majú v sebe radiátory. Na nich sa dá nastaviť špecifický potrebný prietok. Kvalitná montážna firma nastaví vypočítané prietoky na ventiloch rozdeľovača, pričom prietokomery slúžia na jeho vizuálnu kontrolu.

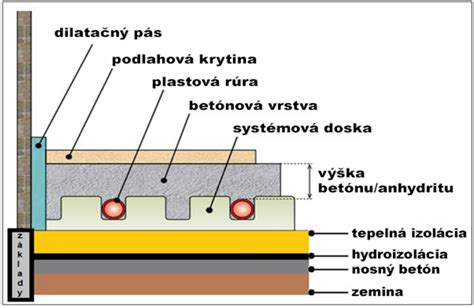

Príprava podkladu a položenie rúrok

Dôležité je správne plánovanie a myslieť na podlahové kúrenie včas. Mali by byť hotové už všetky inštalačné profesie, t.j. kanalizácia, vodoinštalácie, elektroinštalácie, príp. montáž vzduchotechniky alebo centrálneho vysávača.

Bežne sa používa tvrdený polystyrén hrúbky 30-80 mm pre poschodie a 60-150 mm pre podlažie (používajú sa dve polystyrénové dosky s hrúbkou 30-80 mm, ktoré sa navzájom prekrývajú). Taktiež treba dať pozor na nepodpivničených priestoroch, kde sa používa hydroizolácia, aby nebol polystyrén v kontakte s penetračnými nátermi na báze cyklických zlúčenín a rozpúšťadiel, ktoré by spôsobili deštrukciu polystyrénovej peny.

V praxi sa bežne používajú dva typy upevnenia rúrok - upevnenie pomocou upínacích líšt a pomocou systémovej dosky. Upínanie pomocou systémovej dosky je estetickejšie, avšak upínacia lišta má niekoľko výhod. Tou najdôležitejšou je, že lišta drží rúrky niekoľko milimetrov nad povrchom polystyrénu, takže pri zalievaní betónovou mazaninou je rúrka dokonale zaliata. Hrúbka betónovej vrstvy, v ktorej je uložená rúrka, je min. 60 mm, optimálne však 65 mm. Pri použití anhydridových (sadrových) poterov je min. hrúbka 30 mm.

Akumulácia prvotného nábehu podlahového kúrenia je pomerne dlhá, môže trvať niekoľko hodín a pri veľmi rozdielnych teplotách až celý deň. Keramickú dlažbu je možné ukladať až po dokonalom vytvrdnutí betónu (betónová zmes - 21 dní, anhydrid - 7 dní). Pri prvom zákure môže dôjsť k dodatočnému vylučovaniu vlhkosti z betónovej mazaniny. Aby nedošlo k poškodeniu krytiny, odporúčame zašpárovanie dlažby až po prvom dynamickom zákure.

Faktory ovplyvňujúce návrh systému

Pri výpočte a návrhu podlahového kúrenia s obmedzeniami, ako je trvalo umiestnený nábytok, rátame ako s tzv. zónou zníženého výkonu. Pri trvale umiestnených zariadeniach, napr. kuchynská linka, vstavaná skriňa, je vhodné rúrky neklásť. Použitím nábytku s nízkymi nohami sa znižuje výkon podlahovky v danom mieste o 40%. S týmto už počíta projektant pri návrhu systému, preto je potrebné zveriť návrh systému podlahového kúrenie odborníkovi a projekt konzultovať. Rúrka pre podlahové kúrenie by mala byť natiahnutá všade tam, kde je predpoklad, že nábytok a zariaďovacie predmety môžu byť v budúcnosti premiestnené. Vykurované plochy so zabetónovaným rúrkami je možné použiť na odstránenie snehu z chodníkov, vjazdov do garáží a pod.

Typy podlahového vykurovania a kompatibilita s krytinami

Podlahové kúrenie sa delí na dva základné typy: teplovodné a elektrické. Teplovodné podlahové vykurovanie dodáva teplo do vykurovaných miestností prostredníctvom vody v rúrkach. Obava z prasknutia rúr nie je nutná, rúrky sú zaliate v betóne a ich životnosť je viac ako 50 rokov. Elektrické podlahové vykurovanie je úplne odlišný typ. Na jeho zriadenie je potrebné mať dostatočne dimenzovanú elektrickú prípojku a rozvody. Podobne ako teplovodné vykurovanie, aj elektrické podlahové vykurovanie má samostatné vykurovacie okruhy. V podlahe sú zabudované voľne položené elektrické vykurovacie káble, vykurovacie káble pevne upevnené v rohožiach alebo elektrické vykurovacie fólie. Táto metóda sa označuje aj ako systém duálneho vykurovania. Môže sa použiť na vykurovanie všetkých miestností v dome alebo len niektorých miestností. Elektrické podlahové vykurovanie sa používa hlavne na rýchle vykurovanie miestností pri poklese vonkajších teplôt v prechodnom období (na jeseň a na jar).

Výber podlahovej krytiny

Základnou úlohou podlahového kúrenia je ohrev priestoru nad ním. Je tak logické zakryť ho materiálom, ktorý nebude zdieľaniu tepla do priestoru brániť. Vhodnými materiálmi sú tak keramická dlažba.

Drevené podlahy: Pod drevenú podlahu sa viac odporúča teplovodné podlahové kúrenie. Drevené podlahy patria medzi klasické podlahové krytiny, ktoré dokážu navodiť pocit domova, vniesť do bytu prírodný nádych a majú dlhú životnosť. Drevo použité na drevenú podlahu musí byť upravené špeciálnymi technológiami, ktoré ho stabilizujú. Inak by mohlo dôjsť k jeho vysychaniu alebo rozťahovaniu vplyvom vlhkosti, alebo rozpadnutiu podlahy. Najvhodnejšou drevenou podlahou je dvojvrstvová drevená podlaha. Platí, že čím je väčšia dĺžka/šírka dosiek, tým viac podlaha teplo prepustí. Neodporúča sa tak voliť masív. Pri masívnej drevenej podlahe zohráva dôležitú úlohu aj jej formát. Odporúčajú sa tak viacvrstvové drevené krytiny, ako už bolo povedané dvojvrstvové, ideálne s výškou 7 mm, ktorá sľubuje výhodnejšie hodnoty tepelného odporu. Všeobecne sa odporúčajú výšky od 10 do 15 mm v prípade dvojvrstvových, u trojvrstvových potom 10 mm. Drevené podlahy je možné upravovať olejovaním aj lakovaním. S dnešnými technológiami už olej z vykurovanej podlahy nevyprcháva a nie je ho cítiť, je tak odborníkmi doporučovaný. Naolejované podlahy majú matný povrch, nie je zrkadlovo lesklý a nie sú na ňom vidieť škrabance a odreniny. Podlahy sú farebne stále. Naolejované drevo umožňuje podlahe dýchať.

PVC podlahy: Po celoplošnom prilepení sú PVC podlahy vhodné pre podlahové kúrenie. Pri výbere PVC podlahy pre podlahové teplovodné kúrenie vyberajte vždy tú s menšou hrúbkou, vyššou hustotou spodnej časti a vysokou nášlapnou vrstvou.

Textilné krytiny: Pri použití textilnej podlahovej krytiny je potrebné počítať s čiastočným znížením tepelného výkonu už pri návrhu vykurovania projektantom. Neodporúčajú sa koberce s výškou vlasu nad 10 mm a gumeným podkladom, PVC s plstenou podložkou a parkety z mäkkého dreva (odpor nesmie byť väčší ako 0,15 m².K/W).

Údržba a prevádzka

Účinnosť podlahového systému závisí aj od jeho prevádzky. Pred zapnutím podlahového kúrenia po letnej prestávke je potrebné vykonať údržbu systému. Prezrite pripojenie vykurovacích obvodov k rozdeľovaču pre prípad výskytu netesností. Prítomnosť charakteristických škvŕn je znakom toho, že spoj zlyháva. Ak sa systém používa dlhší čas, je tiež dobrým zvykom prepláchnuť podlahové kúrenie. Životnosť je závislá od kvality použitých materiálov. Napriek tomu je dobré raz za niekoľko rokov skontrolovať rozdeľovače podlahového vykurovania a prípadne systém prečistiť. Pri použití rúrky Top Heating RED 16 môže výrobca garantovať 50 rokov.

Oprava si vyžaduje zásah do podlahy. Betónovú vrstvu treba odsekať. Prevŕtaniu je možné sa jednoducho vyhnúť zapožičaním detektora kovov, pomocou ktorého sa veľmi jednoducho určí presné uloženie rúrky v podlahe (naše rúrky majú 100%-nú kyslíkovú bariéru v podobe Al-fólie). Menej kvalitné rúrky bez hliníkovej fólie je možné identifikovať s použitím termofólie.

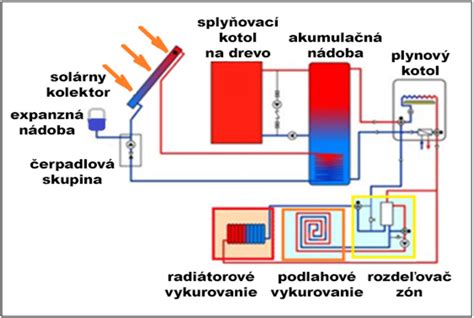

Kombinácia s inými zdrojmi tepla

Podlahové vykurovanie využíva vodu s teplotným spádom 35/30 °C. To umožňuje použitie tepelných čerpadiel a solárnych kolektorov na ohrev vykurovacej vody pre tento typ vykurovania domov. Pri silných vonkajších mrazoch sa voda ohreje pomocou tepelného čerpadla alebo solárneho systému na určitú teplotu a podľa potreby sa na vyššiu teplotu dohrieva plynovým kotlom. Tepelné čerpadlá na vykurovanie objektov je možné rozdeliť podľa prostredia, z ktorého sa získava energia, na tepelné čerpadlá zem - voda, voda - voda a vzduch - voda. Každé z týchto čerpadiel má iné vlastnosti a vyžaduje iný prístup do vykurovacej sústavy.

Najvýhodnejšie je rozhodnúť sa pre jeden systém vykurovania, nakoľko pri dvoch treba počítať s ďalšími nákladmi na zmiešavacie zariadenie. Rovnako sa tým znevýhodní použitie kondenzačného kotla. Ak je však predsa len požiadavka na kombináciu dvoch systémov, nie je to problém. Vo všeobecnosti je rozšírený názor prízemie vykurovať podlahovkou a na poschodí radiátormi. Opačné riešenie je však výhodnejšie. Všetky výhody podlahového kúrenia ako sú príjemná klíma, nízka prašnosť, priaznivé rozloženie teplôt a pod. sa uplatnia v miestnostiach, kde sa človek najčastejšie zdržiava - t.j. obytné miestnosti.

Kombinácia je bezproblémová a výhodná najmä v miestnostiach, v ktorých chceme eliminovať pocit sálajúceho chladu zo stien miestností ako obývačka alebo kúpeľňa. Najjednoduchším riešením je pripojiť jeden z okruhov podlahového kúrenia na rebríkový radiátor pomocou termostatického ventilu E-Z pre jedno-rúrkové sústavy a do druhého otvoru radiátora namontovať vyhrievaciu špirálu.
