Plánujete stavbu rodinného domu a cítite sa zmätení pri pohľade na záplavu plánov a výkresov? Pôdorys domu je kľúčovým aspektom, ktorý ovplyvňuje celkovú funkčnosť a estetiku budovy. Pri projekte rodinného domu sa stretnete so základnými výkresmi - nájdete tu pôdorys domu, pohľady (teda nárys a bokorysy domu) a rezy. Pôdorys rodinného domu zobrazuje priestory domu na ploche, pri pohľade zhora. Je to akýsi „plán“ budovy, ktorý obsahuje informácie o veľkosti, tvare a umiestnení miestností, stien, dverí, okien a ďalších stavebných prvkov.
Ako sa orientovať vo výkrese

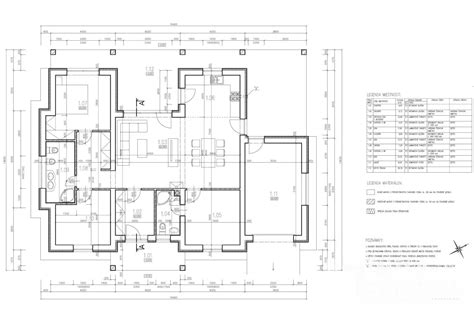

Na obrázku pôdorysu je v pravej časti legenda materiálov, čo je v podstate zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Čítanie pôdorysu nemusí byť také komplikované, ako sa na prvý pohľad zdá:
- Legenda: Prvým krokom je pozrieť sa na legendu alebo kľúč, ktorý vysvetľuje význam použitých symbolov. Na pôdoryse nájdete symboly pre steny, okná, dvere a ďalšie prvky, vrátane šrafovania pre tepelné izolácie.
- Mierka: Výkresy obsahujú mierku, ktorá určuje, koľko reálneho priestoru označuje jeden centimeter na výkrese (napríklad mierka 1:100 znamená, že jeden centimeter na pôdoryse reprezentuje 100 centimetrov v reálnom priestore).
- Orientácia: Dôležitou informáciou je orientácia na svetové strany, zobrazovaná ako kruh so zvýrazneným smerom na sever.
Ako čítať pôdorysné schémy – základ architektonického návrhu
Tepelná izolácia v projekte
Zatiaľ čo pôdorys definuje dispozíciu, správne zvolená tepelná izolácia definuje kvalitu bývania. Straty tepla nezaizolovanou alebo nedostatočne izolovanou strešnou konštrukciou a cez obvodové steny predstavujú v rodinných domoch v priemere až 30 % z celkových tepelných strát. Pri požiadavke na tepelno-izolačnú schopnosť je dôležité sledovať dva parametre:
| Parameter | Význam |
|---|---|
| Súčiniteľ tepelnej vodivosti (λ) | Udáva, ako dobre materiál vedie teplo. Čím je hodnota nižšia, tým lepšie materiál izoluje. |
| Tepelný odpor (R) | Udáva mieru odporu proti prenikaniu tepla. Čím vyšší je tepelný odpor, tým pomalšie teplo prechádza konštrukciou. |
Ako dosiahnuť čo najlepšiu tepelno-izolačnú schopnosť?

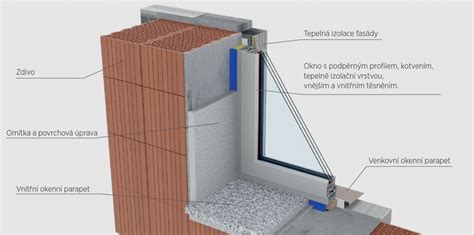

Zvýšenie tepelného odporu dosiahneme výberom produktu s nižším súčiniteľom tepelnej vodivosti (λ) a zvýšením hrúbky tepelnej izolácie. Pri výbere materiálu musíte zvážiť, kam izoláciu umiestnite:
- Šikmé a ploché strechy
- Kontaktné alebo odvetrané fasády
- Podlahy a sokle (tu je nutné dbať na zaťaženie materiálu)
Použitie izolačných materiálov z minerálnych vlákien Isover je z hľadiska vytvorenia tepelnej pohody vnútorného prostredia a dosiahnutia minimálnych tepelných strát správnou voľbou pri návrhu skladby jednotlivých stavebných konštrukcií. Vďaka minimálnemu difúznemu odporu izolácia Isover z minerálnych vlákien nebráni prirodzenému pohybu vodnej pary.
Akustika a požiarna bezpečnosť
Okrem tepelných strát je dôležité zvážiť aj akustiku a požiarnu odolnosť. Veľmi dobrá absorpčná schopnosť vláknitých materiálov vložených v dutinách konštrukcií zvyšuje akustickú pohodu vnútri objektu. Izolačné materiály Isover sú navyše nehorľavé a v prípade vzniku požiaru nedochádza k rozvoju a šíreniu plameňa na ich povrchu.
Životnosť izolácií z minerálnych vlákien je v prvom rade daná správnym výberom materiálu pre konkrétny typ stavebnej konštrukcie a tepelno-vlhkostným návrhom optimálnej hrúbky. Čítanie a porozumenie pôdorysu, spolu s kvalitným návrhom izolácie, vám pomôže urobiť informované rozhodnutia pri plánovaní a stavebných prácach.
