Všetky steny, ktoré musia prenášať viac ako svoju vlastnú hmotnosť, sa považujú za nosné. K nosným častiam stavby patria obvodové a nosné steny. Detail napojenia nosnej priečky, ktorá v kontexte stavebníctva funguje ako vnútorná nosná stena, na obvodové murivo je kľúčový pre celkovú stabilitu a energetickú efektivitu stavby.
Nosné steny treba zakladať na konštrukčných prvkoch roznášajúcich zaťaženie. Hrúbka nosnej steny závisí od použitého materiálu, celkovej tuhosti objektu a zaťaženia stavby, musí teda v prvom rade vyhovovať statickým, tepelnotechnickým a akustickým požiadavkám. Bezchybné založenie muriva je dôležitým predpokladom každej stavby a nutnou podmienkou pre rýchle a presné vymurovanie celej hrubej stavby.
Materiály pre nosné steny a obvodové murivo
Na výstavbu nosných a obvodových stien sa používajú rôzne materiály, pričom každý má svoje špecifické vlastnosti a požiadavky na spracovanie.
Keramické tehly
Tehly na obvodové murivo sú ľahčené aj v črepe, ktorý je popretkávaný hustou sieťou pórov. Dutiny v dierovaných tehlách sťažujú prechod tepla a plnia tak tepelnoizolačnú funkciu. Steny z dierovaných tehál v podstate netreba dodatočne zatepľovať. Dierované tehly treba vždy klásť dutinkami zvislo.
Niektoré typy keramických tehál do seba zapadajú systémom pero-drážka. Ušetrí sa tým 50 % malty a asi 15 % času murárov. Bežná tehla má šírku 247 mm (pri použití systému pero-drážka na jednu tehlu vychádza presne 250 mm) a výšku 238 mm (ráta sa s ložnou škárou 12 mm, takže výška na 1 tehlu vychádza tiež 250 mm). Na 1 m2 sa tak spotrebuje 16 kusov tehál. Koncové tehly sa používajú na riešenie detailov dverných a okenných ostení a parapetov okien. Vyrábajú sa vo dvoch variantoch - ako celá a polovičná tehla. Ich zvláštnosťou je, že na jednej styčnej strane majú vybratie - kapsu.
Pórobetónové tvárnice (Ytong)
Presné pórobetónové tvárnice sa vyrábajú s maximálnou odchýlkou 2 mm a lepia sa tenkou vrstvou tmelu, a tak eliminujú tepelné straty vznikajúce prechodom tepla cez maltu. Tento materiál je veľmi dobre opracovateľný, a preto nie je problémom vytvárať rôzne oblúky, klenby a zalomenia bez zbytočných strát materiálu. Pri murovaní využijeme aj odrezky, čím minimalizujeme odpad. Prípadné nerovnosti môžeme obrúsiť ručným hoblíkom.
Pórobetón má pomerne nízky difúzny odpor, a preto umožňuje prechod vodných pár, čím reguluje vlhkostné pomery v interiéri. Má však aj pomerne veľkú nasiakavosť, a preto by mal byť chránený pred vlhkosťou, a to tak počas stavby, ako aj po jeho zabudovaní. Pre obvodové murivo je ideálne používať tvárnice s nižšími triedami objemovej hmotnosti, aby sa dosiahol čo najvyšší výsledný tepelný odpor konštrukcie a maximálne úspory v nákladoch na kúrenie. Pri použití presných murovacích tvárnic s hrúbkami 375 mm nie je potrebné dodatočné zateplenie.
Výrobky z pórobetónu sa predávajú vo viacerých pevnostných triedach s garantovanou pevnosťou v tlaku od 2 do 4,4 MPa. Pre stavbu klasického dvojpodlažného rodinného domu (prízemie s podkrovím), ak v projekte nie je predpísané inak, je pre obvodové murivo dostačujúca pevnosť tvárnic v tlaku 2 MPa. Rozmery najčastejšie predávaných tvárnic pre obvodové murivo sú: šírka 250, 300, 375 mm, výška 250 mm, resp. 249 mm a dĺžka 500 mm, resp. 599 mm (v závislosti od výrobcu).
Štiepkocementové tvarovky (Durisol)
Plášť tvaroviek systému Durisol tvorí zmes prírodného materiálu na báze dreva a cementu. Po vymurovaní a uložení výstuže sa zalievajú betónovou zmesou. Tvarovky na obvodové steny majú zo strany exteriéru polystyrénovú vložku s hrúbkou 50, 80 a 135 mm - podľa typu tvarovky.
Pri väzbe platí základné pravidlo: druhý rad má byť uložený tak, aby tvarovka bola posunutá o polovicu dĺžky prvého radu. Vytvorí sa tak sieť nosných stĺpikov z výplňového betónu, ktoré bude plynule prebiehať od jedného stropu po druhý. Použitím týchto tvaroviek postavíme obvodovú stenu s výbornými zvukovoizolačnými vlastnosťami a dobrou tepelnoakumulačnou schopnosťou. Štiepkocementové tvarovky s integrovaným fasádnym polystyrénom Durisol sa ukladajú na zraz k sebe: na sucho, bez spojovacej malty.
Zakladanie a murovanie

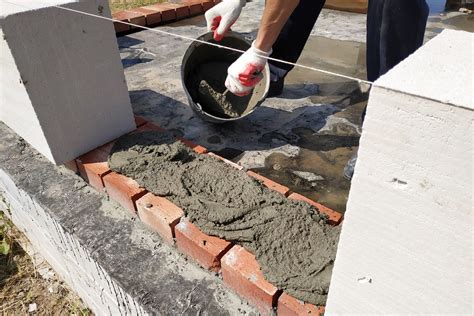

Podklad na murovanie musí byť vodorovný. V prípade potreby naň prilepíme alebo voľne položíme izolačné pásy proti vlhkosti v mieste budúcich stien. Musia byť o 100 až 150 mm širšie ako je hrúbka muriva. Na základový pás alebo základovú dosku po očistení nanesieme penetračný náter.
Aby v stenách nevzlínala voda, pod prvý rad tvárnic rozprestrieme hydroizolačné pásy podľa projektu. Musia mať šírku minimálne 500 mm. Izolácia nesmie byť prerušená, preto pásy spájame čiastočným roztavením alebo za studena lepením tak, ako to predpisuje výrobca hydroizolačného materiálu.
Po výškovom zameraní jednotlivých rohov stavby začíname murovať v najvyššom bode. Nezábudnite, že najskôr musíte osadiť tvárnicu v najvyššom bode základu. Ako prvú vždy položíme tvárnicu v najvyššom rohu základovej dosky, perom na vonkajšiu stranu. Tvárnicu usadíme na vápenno-cementovú maltu s hrúbkou najmenej 20 mm. Prekontrolujeme vodorovnosť a výšku osadenia rohovej tvárnice.
Celý prvý rad tvárnic ukladáme na vápenno-cementovú maltu, ktorej hrúbka sa mení v závislosti od nerovnosti základu, najmenej však 20 mm. Zistené rozdiely vo výške základu vyrovnávame maltou podľa možnosti už pri ukladaní prvého radu tehál, aby vyššie rady boli vodorovné. Dbáme na rovinnosť vo vodorovnom smere, preto napneme šnúru od rohu po roh. Zvislosť kontrolujeme vodováhou.
Spojovacie techniky a malty
Murovanie pri klasickom spôsobe rozumieme murovanie na maltu, ktorej hrúbka v ložnej škáre je asi 10 až 12 mm. Klasickú murovaciu maltu možno nahradiť špeciálnou lepiacou maltou, nanášanou v tenkej vrstve. Pri murovaní týmto spôsobom sú ložné plochy tehál, na ktoré sa nanáša murovacia malta, obrúsené, dokonale rovné a navzájom rovnobežné (výška tehál má toleranciu ±1 mm). Ložné škáry v murive majú hrúbku asi 1 mm.
Murovanie: Ako murovať pomocou murovacej malty?
Výsledkom tohto murovania je presná a jednoduchá práca, úspora času, úspora murovacej malty, a tým aj úspora na zariadení staveniska (silá, miešačky, dopravníky a podobne) a zvýšenie kvality murovania. Všetky prednosti tohto systému vyplývajú zo spôsobu murovania. Murovaciu maltu na klasické murovanie si môžeme zarobiť aj na stavbe. Skladá sa z jedného objemového dielu (napríklad lopaty) cementu, 1 až 2 dielov vápna a 6 až 9 dielov kameniva a vody. Dosahuje pevnosť v tlaku 1 až 2,5 MPa a možno ju použiť na stavbu rodinného domu z tehly. Kamenivo tvorí zväčša štrkopiesok so zrnitosťou 0 až 4 mm alebo 0 až 8 mm. Celú zmes doplníme vodou na požadovanú konzistenciu. Na murovanie nie je vhodná riedka malta.

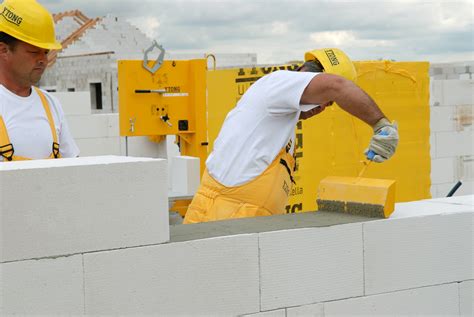

Na trhu máme bohatú ponuku suchých maltových zmesí určených na klasický spôsob murovania. Vyrábajú sa aj malty modifikované polymérnymi spojivami, ktoré sa využívajú najmä na omietanie. Pri murovaní pórobetónových tvárnic Ytong na lepenie použijeme tenkovrstvovú lepiacu maltu. Prvý rad tvárnic nosného muriva ukladajte na Ytong zakladaciu maltu tepelnoizolačnú. Jej hrúbka sa môže meniť v závislosti na nerovnosti základovej dosky, min. hrúbka je však 20 mm. Na murovanie používame Ytong murovaciu maltu, pri teplotách 0 až 10 °C môžete použiť Ytong/Silka murovaciu maltu zimnú.
Detail napojenia nosnej steny na obvodové murivo
Ako napojiť nosné steny na obvodové murivo? Napojením nosnej steny vytvoríte plnú väzbu s obvodovou stenou. Ako prvé osadíme tehly na rohoch stien. Pritom dbáme na ich správnu orientáciu. Každá rohová tehla v tom istom rade má byť oproti predchádzajúcej otočená o 90°, pričom orientácia pier a drážok by mala byť v jednom rade rovnaká (a v každom druhom rade opačná).
Ak používame tehly s pôdorysnými rozmermi 380 × 250 mm, je založenie rohu veľmi jednoduché a väzba v priľahlých stenách je ideálna, vychádza presne na polovicu šírky tehly. Pri použití tehly s pôdorysnými rozmermi 250 × 440 mm je to o niečo zložitejšie. Aby v priľahlých stenách opäť vychádzala väzba na polovicu dĺžky tehly, musíme na založenie rohu použiť doplnkové tehly, a to kombináciu tzv. rohovej tehly a polovičnej tehly. Správnu väzbu tvárnic dodržiavame, aj keď vynecháme otvor v múre, tak isto i pri zalomení steny. Preväzovanie zvislých škár musíme robiť s presahom najmenej 100 mm. Vodováhou kontrolujeme správnosť osadenia každej tvárnice. Ak používame hladkú tvárnicu bez pera a drážky, nanášame maltu aj na zvislý spoj. Tvárnicu priložíme k susednej tvárnici čo najtesnejšie a až potom ju položíme na vrstvu malty. Pri vodorovnom posúvaní tvárnice by sa mohlo stať, že maltu si natlačíme k zvislej škáre a vznikne zvislá vzduchová medzera nevyplnená spojovacou maltou.
Tepelné mosty a konštrukčné detaily
Veľkým nepriateľom stavebníka sú tepelné mosty. Vyskytujú sa najmä v rohoch, v miestach kombinácií materiálov, prekladoch, detailoch napojení striech, balkónov, terás, atík, pri nepodpivničených objektoch v styku obvodovej steny s podlahou atď. V blízkosti tepelných mostov sa zráža voda, spôsobuje vlhnutie a biokoróziu (plesne, huby a mikroorganizmy). Riešenie stavebných detailov v problematických miestach by sme mali prekonzultovať s projektantom a zaistiť aj dodržanie predpísaného postupu.

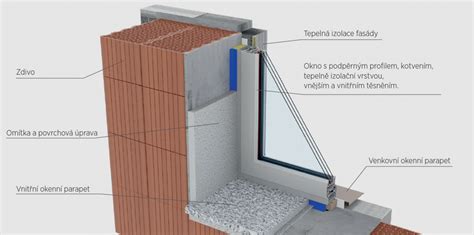

Pri vytváraní ostenia sa strieda koncová celá tehla s polovičnou. Do takto vzniknutej súvislej kapsy sa pred osadením rámu výplňovej konštrukcie zabuduje izolačný pás z extrudovaného polystyrénu. To umožňuje eliminovať tepelné mosty v tomto detaile obvodovej steny. Použitie koncových tehál umožňuje aj atypické riešenie výšky parapetu. Ak nám pri murovaní do výšky stropu chýba menej ako celá tehla, použijeme špeciálne tehly s polovičnou alebo tretinovou výškou od renomovaných výrobcov - „plátanie“ plnými tehlami, drevenými hranolmi alebo vyrovnávanie betónovaním spôsobuje vznik tepelných mostov.
Otvory najľahšie ukončíte použitím prekladov Ytong. Minimalizujete tak tepelné mosty a zjednotíte podklad pre povrchové úpravy. Pred usadením nosného prekladu nad otvor skontrolujte rovinnosť a výšku ložných plôch. Minimálna dĺžka uloženia závisí na type prekladu. U profil a YQ U profil tvoria stratené debnenie pre zhotovenie železobetónových prekladov. Je dôležité zaistiť minimálne uloženie na stenu v dĺžke 250 mm. Do jadra profilu vložte navrhnutú výstuž a následne zabetónujte. Preklady sú nosné až po vyzretí betónu.
Vencové tvárnice používame ako vonkajšie stratené debnenie stužujúce obvodové vence a stropy. Vďaka nim dosiahnete optimálnu izoláciu venca. Pri osadení tvárnic použite Ytong murovaciu maltu a dbajte na plnoplošné vymaltovanie celých škár.
Porovnanie vlastností materiálov pre nosné steny
| Vlastnosť | Keramické tehly (dierované) | Pórobetónové tvárnice (Ytong) |
|---|---|---|
| Tepelná izolácia | Dutiny zabezpečujú tepelnoizolačnú funkciu, steny často netreba dodatočne zatepľovať. | Nízka objemová hmotnosť zvyšuje tepelný odpor, pri hrúbke 375 mm nie je potrebné dodatočné zateplenie. |
| Pevnosť v tlaku | Závisí od typu tehly a použitej malty (malta dosahuje 1-2.5 MPa). | Garantovaná pevnosť v tlaku od 2 do 4,4 MPa. Pre bežný RD stačí 2 MPa. |
| Spojovacia technika | Pero-drážka (úspora malty), klasická malta (hrúbka škáry 10-12 mm). | Tenkovrstvová lepiaca malta (hrúbka škáry približne 1 mm), eliminuje tepelné straty. |
| Opracovateľnosť | Koncové tehly pre detaily otvorov. | Veľmi dobre opracovateľný, jednoduché rezanie, vŕtanie a vytváranie rôznych tvarov. |
Identifikácia nosných stien
Identifikácia nosných múrov je náročná a komplexná úloha vyžadujúca starostlivé posúdenie. Jediným človekom, kto by o nich mal rozhodovať, je statik. Zatiaľ čo nosné steny sú previazané s ďalšími nadväzujúcimi konštrukciami, ako sú stropy, základy, strešné konštrukcie a krovy, priečky iba rozdeľujú priestor do jednotlivých miestností a ich búranie nepredstavuje (väčšinou!) také riziko. Základom úspechu je snažiť sa získať o stene čo najviac informácií - od hrúbky po materiál.
Obvodové steny, teda tie, ktoré nájdeme po obvode domu, sú takmer vždy nosné. Na vnútorné nosné múry obvykle nadväzujú ďalšie nosné konštrukcie - kolmo uložené stropné (strešné) konštrukčné prvky (panely, trámy) alebo sa o poschodie vyššie v mieste nad nosným múrom nachádzajú ďalšie nosné prvky (stĺpy, steny...). Že sa jedná o nosný múr naznačí aj schodisko a preklady. Všímajte si aj stĺpy a prievlaky.
Obvykle platí, že nosné steny sú oproti priečkam hrubšie (majú spravidla minimálne 150 mm). Existujú ale aj domy, kde môžete naraziť aj na pomerne tenké nosné steny. Na druhú stranu sa nenechajte zmiasť akustickými a zdvojenými priečkami, ktoré môžu byť naopak široké až 250 mm. Materiálovo bývajú nosné múry vyrobené z pevnejších materiálov - betónu, tehál, pórobetónu s vysokou pevnosťou alebo z kameňa. Preštudovanie si stavebných plánov je stávkou na istotu. Najviac vám poslúžia najmä skladby stropných a stenových panelov s popisom všetkých prvkov. Pokiaľ je stena prerušená stĺpom alebo prievlakom, pôjde o nosnú konštrukciu.
Pokiaľ nebudete 100% schopní vylúčiť, že stavebnými úpravami nezasiahnete do nosnej konštrukcie, konzultujte svoj zámer s autorizovaným statikom, ktorý pozná, akým spôsobom stavba funguje a poradí, čo je možné vybúrať a čo nie. V prípade ťažkých priečok z tehál, betónových panelov a tvárnic je konzultácia s odborníkom dokonca nevyhnutná. Pred zásahom do nosnej steny vás neminie návšteva stavebného úradu a vybavenie stavebného povolenia. Jeho súčasťou musí byť okrem projektu aj spomínané posúdenie od statika. Pamätajte si, že pokiaľ si nie ste 100% istí, do rekonštrukcie sa sami nepúšťajte.
