Výstavba plotov a múrikov z betónových tvárnic je populárnym riešením pre ohraničenie pozemkov alebo spevnenie terénu. Tento článok podrobne popisuje technologický postup od zhotovenia základu, cez samotné ukladanie tvárnic a stĺpikov, ich výplň, špecifiká rôznych systémov, až po obkladanie umelým kameňom a následnú údržbu, vrátane prevencie a odstraňovania nežiaducich výkvetov.

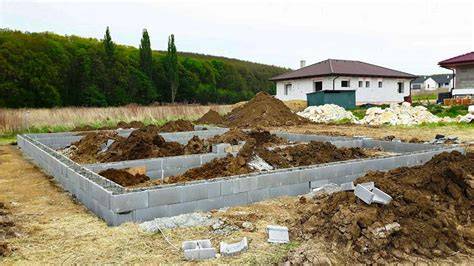

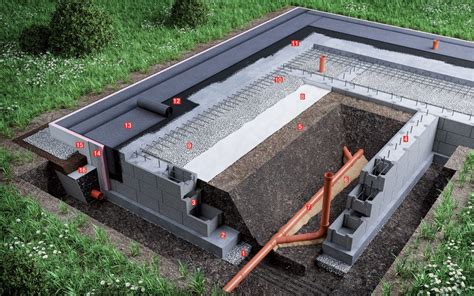

Zhotovenie základu pre ploty z betónových tvárnic
Kľúčom k stabilnému a trvácnemu plotu je správne zhotovený základ. Zemné práce sa prevádzajú podľa typu zeminy. Základový pás musí ležať v nezamŕzajúcej hĺbke (podľa miestnych pomerov, minimálne však 80 cm), aby sa zabránilo jeho poškodeniu mrazom. Šírka výkopu musí byť väčšia ako šírka plotu, minimálne o 25 cm.
Základový pás je nutné podsypať štrkovým lôžkom minimálne 20 cm. Pri namŕzavých zeminách je nutné, aby špára štrkového vankúša bola v nezamŕzavej hĺbke. Základ odporúčame vybetónovať 5 až 10 cm nad terén, alebo naopak vybetónovať iba do výšky 13 cm pod terén a použiť takzvaný vyrovnávací rad debniacich tvárnic. Vlastný základ by mal byť z betónu triedy C 20/25 XC2(B25).
Pri realizácii základov je treba pamätať na nutnosť spojenia základovej konštrukcie a vlastného plotu oceľovou výstužou, ktorá bude prechádzať dutinami plotových tvárnic. Na zabezpečenie základu proti nerovnomernému sadaniu odporúčame do betónu vložiť 4 až 6 prútov výstuže minimálne 8mm. Pred samotným zalievaním základu betónom je nutné rozmerať stĺpiky a plot. Pri betónovaní zasuňte prúty výstuže tak, aby boli na kotevnú dĺžku ukotvené v betóne a vyčnievali 60 cm s rozostupom 40 cm - alebo podľa projektu.
Základový pas môže byť buď na výšku alebo naležato. Pokiaľ sa použije základový pas na výšku, je nutné zeminu okolo základového pasu dobre zhutniť, podľa požiadaviek projektu, aby mohlo dôjsť k prenosu síl zo základu do okolitej zeminy. Vhodnejším riešením je použitie základového pásu naležato. Zakladanie nemusí byť nutne do nezamŕzajúcej hĺbky, ale je možné základ podsypať v minimálnej hrúbke 250 mm. Plot sa v tomto prípade vystužuje armatúrou, a to v každej tvarovke a do základového pasu naležato.
Ukladanie betónových tvárnic a stĺpikov
Pri realizácii plotových systémov Casser, Duvar, Duvar light a Arcadia odporúčame dodržať nasledujúci postup. Na pripravený základ začneme ukladať tvárnice do lôžka z cementovej malty. Tvárnice sa osádzajú vždy s presahom, a to tak, aby otvory tvárnic boli vždy v radoch nad sebou. Hrúbka lôžka, ale aj styčných špár, má byť 10 mm. Na vytvorenie vodorovnej špáry sa odporúčajú používať oceľové prúty, ktoré v jednotlivých radoch môžu slúžiť aj ako vodorovná výstuž.
Plotové systémy realizujeme na špáru hrúbky 10 mm, najlepšie na cementovú maltu s prísadou „trassu“ - špeciálneho cementu, ktorý zabraňuje tvorbe výkvetov (výrobca QUICK-MIX - FM malta na škárovanie). Murovanie bez špáry neodporúčame, pretože tieto tvárnice nie sú určené k presnému bezšpárovému murovaniu a majú určitú rozmerovú toleranciu. Na druhej strane, pri dodržaní určitých pracovných postupov, profesionálnemu prístupu a rozmerovej kontrole jednotlivých prvkov, je bezšpárové murovanie na lepidlá možné. Pre bezšpárové murovanie odporúčame taktiež použiť flexibilné cementové lepidlá s prísadou trasu (zabraňuje tvorbe výkvetov) od spoločnosti QUICK-MIX.
Malta sa nanáša podľa potreby, tvarovky sa do steny osádzajú pomocou gumeného kladiva pre lepšie dosiahnutie rovinnosti. Prebytočná malta vytlačená zo špár sa po čiastočnom zavädnutí odstráni špachtľou. Na styčné špáry sa malta nanáša tak, že tvarovka je otočená o 90° a na bočnú hranu sa nanesie malta, a ďalej sa postupuje ako pri vodorovných špárach. Z dôvodu vyrovnania prípadných nerovností základového pásu sa prvá vrstva týchto tvárnic ukladá na maltové lôžko.
Ak plot pozostáva zo spodnej steny a pilierov, tieto sa začnú ukladať v určenom mieste navliekaním na minimálne 2 oceľové prúty φ 8, zakotvené v spodnej stene alebo v základe. Je dôležitá neustála kontrola vodorovných a zvislých špár, ktoré musia lícovať v jednej rovine!
Odporúčame na murovanie a škárovanie „v jednej operácii“ používať niektoré zo suchých cementových zmesí, ktoré je možné v potrebnom množstve pripraviť priamo na stavbe. Špecifické zloženie malty poskytuje určité výhody: murovanie a škárovanie prebieha súčasne, plasticita a rovnorodá konzistencia malty umožňuje pracovať presne a zamedziť tak vzniku dutín a medzier. Špáry sú pevné a odolnejšie voči počasiu, a tým nedochádza k výskytu vápenných výkvetov.
Pre debniace tvárnice, ako napríklad TerraBella DT, sa odporúča nasledovný postup:
- Debniace tvarovky preväzujeme o polovicu prípadne o tretinu každého prvku.
- Vystužujeme ich prútmi hrúbky 6-8 mm:
- vodorovne dva prúty do každej tvárnice,
- zvislo štyri prúty rovnakého priemeru do rohov tvarovky.
- Pri pokládke je nutné prebetónovať tvarovky maximálne do 4 radov naraz.
Výplň dutín a konštrukcia stien

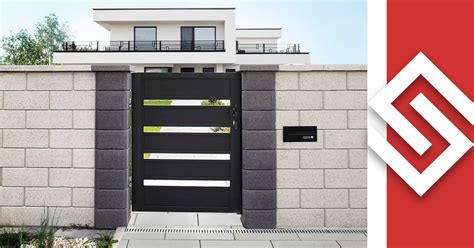

Plotová stena priebežná a so stĺpikmi
Plotová stena priebežná sa navrhuje ako konzola votknutá do základu. Dilatačné špáry sa odporúča navrhovať po maximálne 8 m. Pri pokládke je nutné prebetónovať tvarovky maximálne do 4 radov naraz. Pri realizácii oplotenia si treba uvedomiť, že rôzne rozmery plotového poľa určené zákazníkom musia zákazníci zohľadniť voči statickým požiadavkám. Plot sa konštruuje ako konzola votknutá do základu.
Stĺpiky majú odporúčanú osovú vzdialenosť 280 - 320 cm. Výstuž, ako v poli, tak aj v stĺpikoch je zvislá, profil výstuže závisí hlavne na výške plotu. Výstuž sa kotví do základu.
Výplň dutín betónových tvárnic
Aby sa predišlo narušeniu konštrukcie vplyvom objemových zmien, je treba dutiny tvárnic vyplniť kvalitným betónom pevnostnej triedy C 20/25 XC2(B25) s veľkosťou zrna maximálne do 8 až 10 mm, čo je betón približne rovnakej charakteristiky ako betón samotných tvárnic. Vložený betón sa hutní, napríklad oceľovou tyčou. Stĺpy sa spravidla armujú po celej výške.
Previazanie stĺpov a vedľajšej plotovej steny sa realizuje vložením oceľovej výstuže (plochá oceľ, armovacie prúty v tvare spony). Tvarovky sa kladú na väzbu, prípadne podľa technickej dokumentácie a odporúčaní výrobcu ku konštrukcii stĺpov.
Betonáž CB III a realizácia stabilizačnej vrstvy.
Dôležité je taktiež počas výstavby zabrániť vnikaniu vody do konštrukcie provizórnym zakrytím rozostavanej stavby, alebo finálnym zakrytím zákrytovými strieškami, ktoré, ako aj celé murivo, odporúčame ošetriť hydrofóbnym impregnačným náterom. Z hľadiska zabránenia priameho prenosu vlhkosti zo zákrytovej dosky do výplňového betónu tvárnice je vhodné poslednú vrstvu tvárnic vypĺňať len do polovice, to znamená ponechať tam vzduchovú medzeru. V opačnom prípade sa zvyšuje pravdepodobnosť neskoršieho vzniku trhlín a výskytu výkvetov.

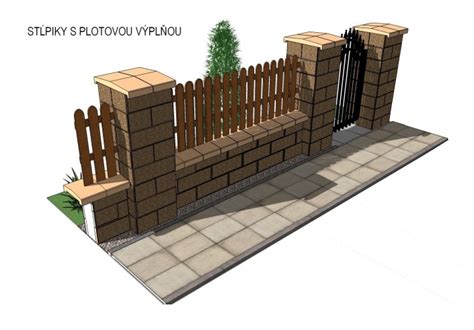

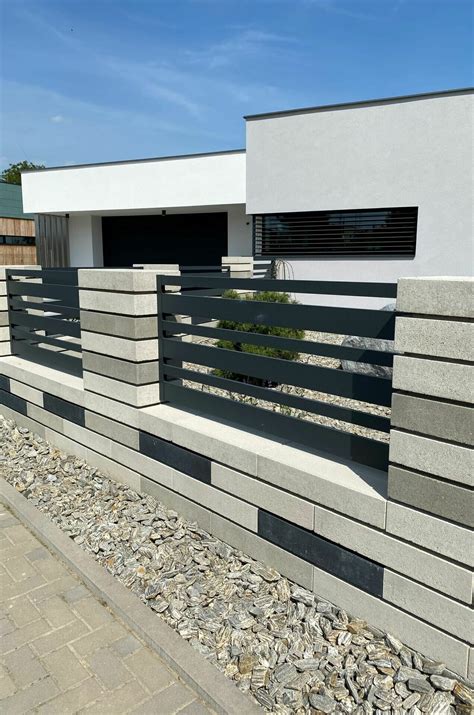

Stĺpiky s plotovou výplňou
Pri pokládke stĺpikov je nutné prebetónovať tvarovky maximálne do 4 radov naraz zavlhnutou betónovou zmesou triedy C 20/25 XC2(B25), ktorú zhutníme oceľovou tyčou. Odporúčaná osová vzdialenosť stĺpikov je 280-320 cm. Výstuž stĺpikov sa musí posudzovať individuálne, kde sa zohľadní najmä: výška a osová vzdialenosť stĺpikov, prípadne zavesenie plotových dverí alebo vrát do stĺpikov, zaťaženie vetrom, váha plotových dielcov a členenie plotovej výplne. Výstuž je nutné kotviť do základu. Držiaky vodorovných dielcov sa vkladajú do vodorovných špár stĺpikov.
Špecifiká plotového systému DUVAR bez výplne dutín
Realizácia pomocou tohto systému je pomerne jednoduchá. Princíp spočíva v lepení tvaroviek pomocou stavebného lepidla určeného na tento druh stavebného materiálu. Lepidlo je treba aplikovať podľa pokynov výrobcu lepidla. Pevnosť v tlaku lepidla má byť minimálne 5 MPa. Do výšky plotu 2 m (v prípade použitia takéhoto lepidla, kde po 2-3 m budú zabudované stĺpiky) nie je nutné plotovú konštrukciu armovať výstužou. Výstuž je možné v tomto prípade umiestniť do krajných tvaroviek len pre možnosť kotvenia brán, výplňou a pod. až na výstuž. V prípade vyšších plotov (nad 2 m) alebo oporných múrikov odporúčame konštrukciu armovať a zalievať betónovou zmesou triedy C 20/25 XC2(B25).
Priemer, množstvo a rozmiestnenie výstuže rieši vždy projektant (statik) vzhľadom ku konkrétnym podmienkam a umiestneniu stavby. Pri stavbe plotových stĺpikov je treba pamätať na vloženie kotevných prvkov pre plotové výplne. Dilatačné celky odporúčame v maximálnej dĺžke 6 m. Dilatačnú špáru odporúčame previesť napríklad silikónom alebo dilatačnou páskou.
Lepidlá a obkladanie betónových tvárnic
Ak sa rozhodnete pre obkladanie betónového múrika umelým kameňom, je dôležité dodržať správny postup. Vhodným podkladom je objemovo a tvarovo stabilizovaný, súdržný, rovný a suchý povrch bez nečistôt, predovšetkým zbavený mastnoty. Bežnými podkladmi sú omietnuté murivo, betónové konštrukcie bez zvyškov debniacich prípravkov a neomietnuté murivo z presných tvárnic. Nerovné podklady je možné vyrovnať vyrovnávacími maltami.
Pre štandardné lepenie umelého kameňa odporúčame použiť cementové flexibilné lepidlo triedy C2TE (Vylepšené cementové lepidlo s doplnkovými vlastnosťami, zníženým sklzom a predĺženým časom zavädnutia) akejkoľvek značky. Obklady je možné lepiť na akýkoľvek pevný a súdržný podklad, ktorý unesie hmotnosť obkladu (až do 50 kg/m2). Na špeciálne povrchy (OSB, starý keramický obklad, plast, kov) už odporúčame individuálne postupy.
Betónová imitácia kameňa má lepšie technické vlastnosti, lepšiu cenu ako porovnateľný prírodný kameň, lepšiu farebnú škálu a možnosť výberu teplých farieb, a v neposlednom rade je aj výrazná časová úspora pri inštalovaní (lepení). Na výrobu sa používajú výlučne prírodné materiály, a aj napriek tomu, že suroviny pochádzajú len z jedného zdroja, majú vždy iné vlastnosti, a to sa nedá ovplyvniť. Medzi obkladmi môžu vzniknúť malé farebné rozdiely. Odporúčame jednotlivé obklady brať vždy z inej škatule a premiešať.
Obklady je možné lepiť aj na zateplenie, či už polystyrénom alebo minerálnou vlnou. Odporúčame minerálnu vlnu s kolmým vláknom - lamelou, napríklad Nobasil FKL. Taktiež je potrebné použiť pancierovú sieťku (Sklotextilná sieťka so zvýšenou pevnosťou) a dvojnásobné množstvo kotiev a prichytiť aj sieťku (nielen popod ňu). Je možné použitie aj kovových kotiev.
Ošetrenie a údržba obkladov a konštrukcií
Vplyvom poveternostných podmienok dochádza k zašpineniu, prípadne tvorbe rias či výkvetov. Preto aj z týchto dôvodov po zhotovení plotového systému odporúčame celkový povrch konštrukcie ošetriť hydrofóbnym prípravkom. Tento prípravok udržuje prirodzený vzhľad v pôvodnom stave počas celej jej životnosti a zachová sýte farby, vzhľad, čistotu, zamedzí tvorbe plesní, machov, výkvetov a vytvára suché a zdravé prostredie. Táto nanočasticová impregnácia je neviditeľná, bráni pevnému uchyteniu nečistoty a jej prenikaniu do štruktúry ošetreného materiálu.
Dodatočnú impregnáciu odporúčame používať na všetky naše plotové prvky. Životnosť takto naimpregnovaného plotového systému, ktorý nie je mechanicky namáhaný ako pochôdzna plocha, je v tomto prípade dlhšia (3-5 rokov). Naimpregnovaný povrch odpudzuje vodu, respektíve znižuje schopnosť vody vnikať do konštrukcie, uzatvára transportné kapiláry v materiáli, ale zároveň prepúšťa molekuly vodných pár (vlhkosti) z konštrukcie von. To znamená, že je tu predpoklad k zníženej schopnosti vyplavovania hydroxidu vápenatého kapilárami na povrch a opätovnej tvorbe výkvetov (sekundárny výkvet).
Aplikácia čistiacich a impregnačných prípravkov
Pred aplikáciou impregnačného prípravku na vodorovné, ale aj zvislé konštrukcie vo všeobecnosti platí nasledovné: povrch je treba vždy dôkladne očistiť od prachových a ílovitých nečistôt, ako aj od výkvetov. Impregnáciou by totiž tieto nečistoty zostali „zakonzervované“ v povrchu betónu. K čisteniu bežných nečistôt používajte kefu s vodou, prípadne vysokotlakové zariadenie a bežne dostupné saponáty na odstraňovanie nečistôt z betónových výrobkov. Po očistení takýchto plôch je potrebné nechať ju dobre vyschnúť úplne do sucha, až potom nanášať impregnačný prípravok. Vyschnutý povrch dokáže lepšie naviazať impregnačný prípravok do povrchovej vrstvy ošetrovanej konštrukcie. Tým sa zabezpečí trvanlivejší efekt. Prípravok je možné nanášať valčekom alebo striekaním. Postup je uvedený aj na obale impregnačného prípravku.
Pre exteriér (sokle, steny, komíny) odporúčame český hydrofobizačný prípravok LUKOFOB 39, prípadne ANTIPLUVIOL (MAPEI). Je to v podstate impregnácia, ktorá mierne oživí farby a odstráni oderky vzniknuté pri preprave. Výrobok po aplikácii nesaje vodu a chráni pred tvorbou machu. Aplikuje sa len jedna vrstva, ktorá následne chráni asi 5-7 rokov. Prípravok treba pred použitím zriediť s vodou v pomere 1:10 (1 diel Lukofobu a 10 dielov vody). Následne sa to môže striekať alebo natierať štetcom. Do interiéru je Lukofob zbytočný. Tam odporúčame natrieť alebo nastriekať obklad Duvilaxom BD-20, zriedeným s vodou (1 diel Duvilaxu a 10-15 dielov vody). Farba ožije a uzavrú sa póry, ale obklad zostane matný. Prípadne, čím menší podiel vody, tým bude povrch lesklejší.
Výkvety na betónových tvárniciach a obkladoch
Najčastejším nežiaducim javom na plotových systémoch, ako aj na všetkých betónových výrobkoch, sú výkvety. Slovo, ktoré zvykne používať nielen odborná, ale často aj laická verejnosť. Vizuálne sa prejavujú ako usadeniny rôznych solí vo forme belavých závojov, vločiek alebo „máp“. Ide jednoznačne o estetické chyby, ktoré sú ale našťastie veľmi ľahko odstrániteľné mechanickým alebo chemickým spôsobom, prípadne zmiznú po nejakom čase „samé od seba“ - vplyvom poveternosti, najmä vďaka dažďu.
Veľmi zjednodušene povedané, výkvet je vystúpenie voľného vápna obsiahnutého v obkladovom prvku či podkladovom murive na povrch výrobkov. Vlhkosť, ktorá sa dostane do pórov (dažďová voda, para, rosa, vzlínavá vlhkosť v nedostatočne izolovanom podkladovom murive, zvyšková vlhkosť v nevyzretom murive a pod.) čiastočne rozpúšťa vápno (hydroxid vápenatý), to difunduje na povrch, kde sa voda odparuje a zostáva ťažko rozpustný biely vápenný zákal - vápenný výkvet (uhličitan vápenatý, ktorý vznikol reakciou hydroxidu vápenatého so vzdušným kysličníkom uhličitým). Obklady VASPO® obsahujú retardér, aby sa čo najviac tomuto javu zamedzilo, a preto sa často na našich obkladoch objavia výkvety z podkladu (debniace tvárnice, betónový základ atď.), kde vlhkosť dlhodobo vyplavuje vápnik.
Prevencia výkvetov
Pre minimalizáciu výskytu výkvetov je kľúčové dodržiavať nasledujúce zásady:
- Správny výber murovacích, lepiacich a škárovacích hmôt: Všetky priemyselne vyrábané malty určené na murovanie, lepenie a škárovanie lícových tehál, kamenných obkladov, ako aj betónových výrobkov, sú upravované špeciálnou prímesou zamedzujúcou tvorbe výkvetov. Táto prísada po zamiešaní s vodou je schopná viazať hydroxid vápenatý a účinne tak zabraňovať vzniku výkvetov.
- Vyhnite sa nevhodným prísadám: Nepridávajte do lepiacich a škárovacích hmôt rôzne iné prísady, najmä mrazuvzdorné. Ich pridávanie je neprípustné, pretože všetky dodatočne pridávané materiály môžu byť zdrojom výkvetov.
- Čistota pri práci: Pri príprave mált používať iba čistú vodu a čisté náradie.
- Dodržiavanie návodu: Presne dodržiavať návod pri príprave správnej malty a nepoužívať maltu, u ktorej bola prekročená odporúčaná doba spracovateľnosti.
- Ochrana pred poveternostnými vplyvmi: Chrániť betónové tvárnice pred poveternostnými vplyvmi, hlavne dažďom, po celú dobu aplikácie i dobu vyzrievania.
- Zamedzenie prieniku vlhkosti do konštrukcie: Častou chybou je napríklad zanedbanie hydroizolácie záhradných betónových múrikov proti vzlínajúcej vlhkosti.
Odstraňovanie výkvetov zo zvislých konštrukcií
- Výkvety, vzniknuté na plote, múriku alebo inej zvislej konštrukcii okolo domu, môžeme odstraňovať mechanickým spôsobom (použite nedrôtenú kefu!) v kombinácii s malým množstvom vody - pokiaľ možno mäkkej.
- Alternatívou je umytie octovou vodou, následne neutralizovať jarovou vodou a umytím čistou vodou. Pred aplikáciou octovej vody musí byť povrch kamenného obkladu, z ktorého výkvety odstraňujeme, dostatočne zmáčaný vodou, aby škára bola dostatočne vodou nasýtená a neprijímala octovú vodu.
- Použiť môžete aj špeciálne odstraňovače (napríklad od firmy QUICK-MIX). Treba postupovať presne podľa návodu výrobcu. Aby pri chemickom odstraňovaní výkvetov nedošlo k poškodeniu povrchu betónovej tvárnice, odporúča sa odskúšať čistiace prostriedky najskôr na malej ploche s čo najnižšou koncentráciou po zriedení vodou s krátkym časom pôsobenia. Pred čistením povrchov, ktoré už majú viditeľné „výkvety“ alebo biele mapy na povrchu, je potrebné ich najskôr namočiť vodou a až potom použiť odstraňovač výkvetov.
Výkvety a ich reklamovanie
Príčin vzniku výkvetov je mnoho a stanovenie ich pôvodu si vyžaduje individuálne posúdenie. V žiadnom prípade však nemajú vplyv na kvalitu a úžitkové vlastnosti obkladového prvku. Len malá časť týchto estetických porúch má príčinu v samotnej betónovej tvárnici (primárne výkvety). Vo väčšine prípadov ide o sekundárne výkvety, ktoré vznikajú nedodržaním stanovenej technológie lepenia, nesprávnou voľbou murovacích, lepiacich či škárovacích hmôt a nedodržaním základných pravidiel pri realizácii podkladového muriva. Pohľady (aj odbornej verejnosti) na oprávnenosť reklamácií výkvetov vzniknutých na tehlových a kamenných obkladoch a betónových tvárniciach sú nejednoznačné. Výskytom výkvetov na plotových systémoch, tehlových obkladových, ako aj kamenných prvkoch sa nezaoberá žiadna norma a žiadny predpis pre betónové výrobky.
