Rodinná firma ATMOS bola v Čechách založená v roku 1935. V začiatkoch bola výroba zameraná na splyňovanie pohonné jednotky pre autá a lode pod značkou DOKOGEN. Napriek nemeckej okupácii a komunistickej diktatúre sa podarilo udržať vývoj kotlov na drevo, splyňovacích agregátov a kompresorov. V roku 1980 na výstave Pragotherm predstavila prvý splyňovacie kotly na drevo a drevný odpad. Do dnešnej doby vyvinula 90 typov teplovodných kotlov, na ktoré má 15 patentov.
Na zabezpečenie európskeho trhu kvalitnými kotlami, ktoré šetria životné prostredie a energiu, pracujú v súčasnosti, v rodinnej firme, tri generácie Cankar. Atmos je rodinná česká firma a v súčasnosti jeden z najväčších európskych výrobcov kotlov na tuhé palivá. Cieľom firmy ATMOS je byť jedným z najlepších výrobcov kotlov v Európe.

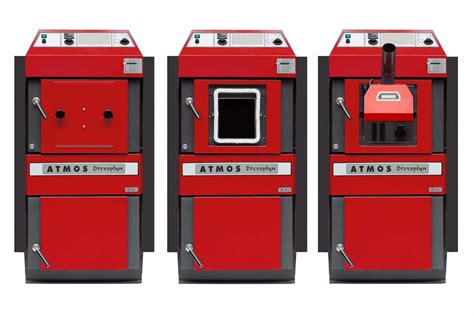

Sortiment kotlov ATMOS
Sortiment ATMOS zahŕňa širokú škálu vykurovacích riešení pre rôzne typy palív a výkonov.
| Typ kotla | Palivo | Výkon (kW) |
|---|---|---|
| Kotly na tuhé palivá | Rôzne tuhé palivá | |
| Kotly na drevo | Drevo | 15 - 150 |
| Kotly na uhlie (drevo) | Uhlie, drevo | 20 - 50 |
| Kotol na uhoľné brikety | Uhoľné brikety (čierne uhlie) | 25 - 45 |
| Kotly na pelety | Pelety | 4,5 - 80 |
| Kombinované kotly | Splyňovanie dreva v kombinácii s horákom na pelety alebo ELTO | 20 - 35 |
Kotly na pelety ATMOS a ich prevádzka
V horákoch ATMOS A25 odporúčame spaľovať iba kvalitné biele pelety z mäkkého dreva bez kôry o priemere 6 - 8 mm, s dĺžkou 10 - 25 mm a výhrevnosti 16 - 19 MJ/kg. Výhodou horáka je automatické zapaľovanie paliva pomocou žhaviacej špirály, ktorá zapáli pelety kedykoľvek je potrebné zakúriť. Horák a kotol tak pracuje na plný výkon s najvyššou účinnosťou 85 až 90% a najlepšou kvalitou spaľovania.
Na rozdiel od radu konkurenčných výrobkov, ktoré nemajú zapaľovacie zariadenie a musia vždy udržiavať horúcu vrstvu v spaľovacom priestore, prevádzka na malý výkon, kedy klesá teplota spalín pod 100 °C, spôsobuje kondenzáciu dechtov a kyselín v spaľovacom priestore a komíne. To vedie k nižšej účinnosti, vyššej spotrebe paliva, horšej kvalite spaľovania, väčšiemu zanášaniu kotla a častejšiemu čisteniu. U našich výrobkov sa vyberanie popola robí každých 7 až 30 dní, podľa kvality paliva a výkonu kotla. Horáky nie sú určené pre tmavé pelety, ktoré sa spekajú v spaľovacej komôrke horáka.
Princíp prevádzky peletového horáka
Prevádzka horáka funguje nasledovne. V prípade, že horák dostane pokyn k štartu, alebo ak vznikne potreba kúriť, nasype dopravník pelety do hubice horáka a žhaviacou špirálou si ich sám zapáli. Po dostatočnom rozhorení peliet nabehne horák na nastavený výkon, v ktorom zotrvá do doby, než je systém vykúrený. Potom sa horák vypne a pelety v komôrke horáka dohoria. Celý cyklus sa v prípade ďalšej potreby vždy opakuje.
#8 Čištění hořáku na pelety Atmos A 25. Praktická ukázka základního čištění hořáku a věci okolo
Ideálne riadenie horáka je podľa dvoch čidiel (TV a TS) na vyrovnávacej nádrži. Riadiaca jednotka si stráži rozkúrenie vyrovnávacej nádrže úplne automaticky a zaručuje vždy dostatok energie pre vykurovací systém. Riadenie horáka je zabezpečené elektronickou reguláciou AC07X (AC07), ktorá ovláda chod externého dopravníka, dvoch zapaľovacích špirál a ventilátora podľa požiadaviek kotla a vykurovacieho systému. Elektronika je istená bezpečnostným termostatom kotla, bezpečnostným termostatom na prívode peliet do horáka, snímačom otáčok ventilátora a fotocelou na snímanie plameňa.
Inštalácia a zapojenie kotla ATMOS
Základní montáž kotlů Atmos - pohodlně. Montáž kotlů Atmos môže byť vykonaná mnohými rôznymi spôsobmi bez ohľadu na použitie konkrétneho modelu. Spoločnosť Kačírek vždy dbá na vysoké štandardy montáže a všetky zapojenia realizuje vždy v súlade s požiadavkami výrobcu na dlhú životnosť a vysokú technickú úroveň.
Možnosti zapojenia
Kotle je možné zapojiť bez aj s akumulačnými nádržami. Univerzálne zostavy nerezového zapojenia pre všetky typy kotlov ATMOS do výkonu 40kW (s ručným prikladaním) uľahčia a urýchlia samotnú montáž. Zostavy je možné použiť k zapojeniu s akumulačnými nádržami, alebo bez nich.
Prozkoumejte další možnosti zapojení:
- Komfortné zapojenie - Sofistikovanejšie zapojenie, ktoré okrem všetkých súčastí predpísaných výrobcom využíva akumulačnú nádobu. Je tak dosahované zvýšenej účinnosti prevádzky kotolne.
- Prémiové zapojenie - Prémiové riešenie zapojenia kotla vždy využívajúce akumulačnú nádobu a elektronický regulátor pre plne automatické riadenie vykurovania s funkciou ekvitermného zmiešavania.
Ochrana kotla a systému
S rastúcou teplotou vratnej vody do kotla, klesá kondenzácia dechtov a kyselín, čo znamená väčšiu životnosť kotla. Preto odporúčame použiť Laddomat 22, termoregulačný ventil TV 65/70/75 °C alebo riadený trojcestný ventil so servopohonom, reguláciou ACD03/04 a čerpadlom.
- Laddomat 22: Svojou konštrukciou s masívnym liatinovým telom nahrádza klasické zapojenie z jednotlivých hydraulických armatúr pre kotlový okruh (termoregulačný ventil, čerpadlo, spätná klapka, guľové ventily, teplomery, šróbenie a izolácie). Laddomat 22 možno použiť pre kotle o výkone od 15 do 100 kW. Je dodávaný s termopatronou 78 °C a s náhradnou termopatronou 72 °C, ktorá sa používa pre kotle nad 32 kW alebo pre systémy bez akumulačnej nádrže.
- Termoregulačný ventil typ TV 60 °C (65/70/72/77 °C): Používa sa u kotlov na pevné palivá. Pri teplote vody v kotli +60 °C sa otvorí termoregulačný ventil a do kotlového okruhu sa vpustí kvapalina z okruhu vykurovaného objektu. Týmto spôsobom je zaistená minimálna teplota vratnej vody do kotla.
Ventil, ktorého čidlo je umiestnené v zadnej časti kotla, chráni kotol proti pretopeniu tak, že ak stúpne teplota vody v kotli nad 95 °C, vpustí do chladiacej slučky vodu z vodovodného poriadku, ktorá prevezme prebytočnú energiu a odíde do odpadu.
#8 Čištění hořáku na pelety Atmos A 25. Praktická ukázka základního čištění hořáku a věci okolo
Profesionálne nerezové zapojenia
Profesionálne nerezové zapojenie vyrobené firmou ATMOS je určené pre udržanie minimálnej teploty vratnej vody do kotla a rýchle pripojenie kotla pomocou dvoch šróbení s plochým tesnením. Zapojenie obsahuje všetky potrebné komponenty, ktoré vyžaduje výrobca (poistný ventil 2,5 bar, odvzdušňovací ventil, manometer, dve čerpadlá, dva uzatváracie ventily, trojcestný ventil a u variant F3 a F4 dva servopohony). Zapojenie je pripravené pre pripojenie kotla priamo do topného systému alebo pre zapojenie kotla s akumulačnými nádržami.
Ďalším typom je profesionálne nerezové zapojenie akumulačných nádrží s kotlovým okruhom postavené na potrubí o priemere 35 x 1,5 mm. Je určené pre udržanie minimálnej teploty vratnej vody do kotla a rýchle pripojenie akumulačných nádrží (akumulačné nádrže) do série. Zapojenie obsahuje všetky potrebné komponenty, ktoré vyžaduje výrobca - poistný ventil 2,5 bar, odvzdušňovací ventil, manometer, Laddomat 22 a filter s magnetom.
Dôležité komponenty vykurovacieho systému

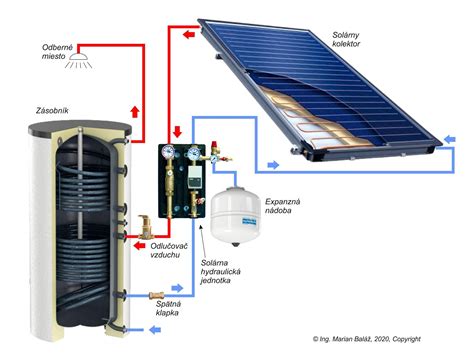

Akumulačné nádrže: Funkcia a výhody

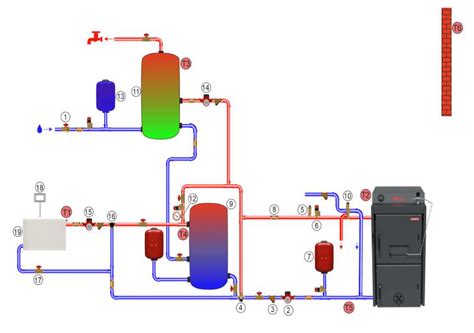

Zapojenie s akumulačnou nádržou je najlepším zapojením pre kotle s ručným prikladaním. Akumulačná nádrž prináša nižšiu spotrebu paliva a elektrickej energie. Objem akumulačnej nádrže volíme minimálne 55 litrov na 1 kW výkonu kotla, ideálne 90-100 litrov na 1 kW výkonu kotla. U kotlov na pelety odporúčame inštalovať iba vyrovnávaciu nádrž o objeme 500 až 1000 l podľa výkonu kotla.
Po zatopení najedeme kotlom na maximálny (menovitý) výkon a nabijeme na 2 až 4 naloženia daný objem akumulačných nádrží na požadovanú teplotu vody 90 - 100 °C. Kotol potom necháme dohorieť. Ďalej už len odoberáme teplo zo zásobníka za pomoci trojcestného ventilu a to po dobu, ktorá zodpovedá veľkosti akumulátora a vonkajšej teplote. V topnom období (pri dodržaní minimálnych objemov akumulátorov) to môže činiť 1 - 3 dni.
Akumulačné nádrže sú bežne dodávané s izoláciou. V prípade zakúpenia nádrže bez izolácie je vhodným riešením spoločné zaizolovanie daného počtu nádrží o požadovanom objeme minerálnou vlnou do skeletu zo sádrokartónu, prípadne dodatočné vyplnenie sypkou izoláciou. Odporúčaná hrúbka izolácie pri použití minerálnej vlny je 120 mm.
Záložné zdroje elektrickej energie
Záložný zdroj využijete vo chvíli, kedy dôjde k výpadku elektrickej energie a je potrebné poháňať obehové čerpadlá v topnom systéme. Obehové čerpadlá aj kotle ATMOS odporúčame pripojiť k tzv. UPS záložnému zdroju. Na štítku čerpadla zistíte jeho príkon (napr. 20 W). Pre výpočet potrebného prúdu (A) vydelíme Príkon (W) Napätím (V). Ak potrebujeme zálohovať obehové čerpadlo na cca 5h (priemerná doba horenia paliva pri plnom naložení), vynásobíme odoberaný prúd a dobu zálohy, napr. 1,67 x 5 = 8,3Ah. Pri dimenzovaní však radšej počítajte s 20% rezervou, na zálohu takéhoto čerpadla teda potrebujete batériu s kapacitou minimálne 10Ah. Pri odporúčanom zapojení kotlov ATMOS sú zapotrebí minimálne dve obehové čerpadlá, toto musí byť zohľadnené pri výpočte kapacity batérie a obstarávaní daného záložného zdroja.
Expanzné nádoby
Otvorená expanzná nádoba by mala mať objem min. 10 % celkového objemu systému. Uzavretá expanzná nádoba by mala mať objem min. 10 % celkového objemu systému.
Požiadavky na kotolňu a komín
Inštalácia vykurovacieho systému musí byť vykonaná odbornou firmou podľa platných noriem. Kotle môžu byť používané v „základnom prostredí“, A5/AB5 podľa normy ČSN3320001. Kotle musia byť umiestnené v kotolni, do ktorej je zaistený dostatočný prístup vzduchu potrebného pre spaľovanie. Umiestnenie kotlov v obytnom priestore (vrátane chodieb) je neprípustné. Prierez otvoru pre prívod spaľovacieho vzduchu do kotolne musí byť pre kotle o výkone 15 - 150 kW minimálne 350 cm2. Odporúčame pod kotol zhotoviť betónový (kovový) základ s odporúčanými rozmermi podľa návodu vášho kotla.
Komínový systém
Dymovod musí byť vyústený do komínového prieduchu. Ak nemožno pripojiť kotol ku komínovému prieduchu bezprostredne, má byť príslušný nástavec dymovodu v daných možnostiach čo najkratší, ale nie dlhší ako 1 m, bez dodatočnej výhrevnej plochy a smerom ku komínu musí stúpať. Dymovody musia byť mechanicky pevné a tesné proti prenikaniu spalín a vo vnútri čistiteľné. Dymovody nesmú byť vedené cudzími bytovými alebo úžitkovými jednotkami. Vnútorný prierez dymovodu nesmie byť väčší ako vnútorný prierez sopúcha a nesmie sa smerom ku komínu zužovať. Použitie dymových kolien nie je vhodné.
Pripojenie spotrebiča ku komínovému prieduchu musí byť vždy vykonané so súhlasom príslušného kominárskeho podniku. Komínový prieduch musí vždy vyvinúť dostatočný ťah a spaliny spoľahlivo odvádzať do voľného ovzdušia pre všetky prakticky možné prevádzkové pomery. Pre správnu funkciu kotlov je nutné, aby bol samostatný komínový prieduch správne dimenzovaný, pretože na jeho ťahu je závislé spaľovanie, výkon a životnosť kotla. Ťah komína priamo závisí na jeho priereze, výške a drsnosti vnútornej steny. Do komína, na ktorý je pripojený kotol, sa nesmie zaústiť iný spotrebič. Priemer komína nesmie byť menší, než je vývod na kotli (min. 150 mm). Ťah komína musí dosahovať predpísaných hodnôt. Nesmie však byť extrémne vysoký, aby neznižoval účinnosť kotla a nenarušoval jeho spaľovanie (netrhal plameň). Komín musí byť dobre utesnený a zaizolovaný, aby nedošlo pri zníženom výkone kotla ku kondenzácii vodnej pary a dechtov v komíne.
Palivo pre kotly ATMOS
Drevené palivo

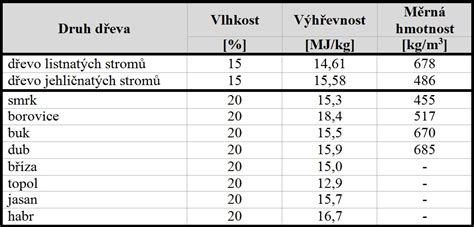

Maximálny výkon a dlhú životnosť kotla zaistíte, ak budete spaľovať drevo minimálne 2 roky odležané. Čerstvé drevo hreje málo, zle horí, silne dymí a podstatne skracuje životnosť kotla a komína.
Uhoľné palivo
Predpísaným palivom pre naše kotle je kvalitné hnedé uhlie ORECH 1 o výhrevnosti 17 - 20 MJ.kg-1. Náhradným palivom je kocka alebo brikety. Odporúčame spaľovať uhlie menej spekavé a s nízkym obsahom síry. Pre niektoré kotly je predpísaným palivom uhlie ORECH 1 o výhrevnosti 17 - 30 MJ.kg-1.
Drevené brikety a pelety
Ekologické drevené brikety sa vyrábajú z drevného odpadu vysokotlakým lisovaním bez akýchkoľvek chemických pojív. Kvalita drevených brikiet je však rôzna. Kvalitné drevené brikety spoznáme podľa toho, že sa pri spaľovaní v prikladacom priestore nerozpadávajú na piliny. Drevené brikety, ktoré sa rozpadávajú na piliny, je možné spaľovať len v kombinácii s kusovým drevom alebo hnedým uhlím, nikdy nie však samostatne.
Pelety sú novým palivom vyrábaným obdobným spôsobom ako drevené brikety z odpadového dreva, lisovaním. Za kvalitné pelety považujeme pelety biele vyrábané z mäkkého dreva bez kôry.
