Ťažký Skladaný Obvodový Plášť: Komplexná Charakteristika a Zloženie

Úvod do Konceptu Obvodového Plášťa

Obvodové steny tvoria obal - plášť objektu, ktorý je kľúčovým prvkom každej budovy. Obvodový plášť budovy predstavuje vonkajšiu „obalovú konštrukciu“, ktorá chráni vnútorné priestory pred poveternostnými vplyvmi, zaisťuje tepelnú a zvukovú izoláciu a zároveň určuje architektonický vzhľad objektu.

Obvodový plášť moderných budov plní nielen architektonicko-estetickú funkciu, ale aj vytvára obálku budovy, ktorá zabezpečuje kvalitu vnútorného prostredia. Opláštenie chráni interiér pred poveternostnými vplyvmi a zároveň musí spĺňať vysoké nároky na tepelnoizolačné vlastnosti. Kľúčovou úlohou obvodového plášťa je tepelná izolácia, ochrana pred vlhkosťou, hlukom, vetrom a stratami energie. Správna údržba plášťa je jedným z kľúčových faktorov dlhodobej životnosti stavby.

Charakteristika Ťažkého Skladaného Obvodového Plášťa

Ťažký skladaný obvodový plášť sa vyznačuje masívnou nosnou konštrukciou a viacerými funkčnými vrstvami, ktoré spoločne zabezpečujú optimálnu pohodu umelého materiálneho životného prostredia. Táto pohoda je určovaná teplotnou, optickou, svetelnou, akustickou - zvukovou, hygienickou - čistotou vzduchu a pohodou estetického vnímania. Obvodový plášť sa tiež podstatnou mierou podieľa na estetickom účinku objektu a v niektorých prípadoch môže byť súčasťou nosnej konštrukcie budovy.

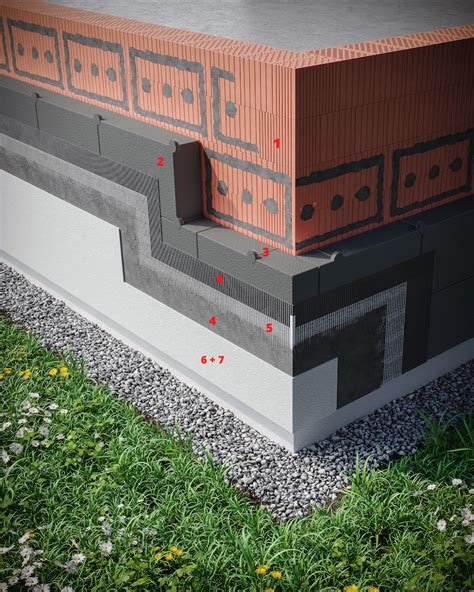

Zjednodušene povedané, ide o stenu, ktorá sa skladá z dvoch častí: z masívnej steny a z vonkajšej tepelnoizolačnej vrstvy, napríklad z EPS alebo minerálnej vlny. Týmto spôsobom sú tepelná a zvuková izolácia oddelené od nosnej konštrukcie, ktorá spĺňa statické požiadavky. Vonkajšia izolačná vrstva preberá funkciu tepelnej a zvukovej ochrany, preto môže byť použitý materiál s mnohonásobne lepšou izolačnou schopnosťou v porovnaní s tehlami alebo pórobetónovými blokmi. Masívna stavba je celá zabalená do izolačného kabáta, ktorý zabezpečí, že nosná konštrukcia je chránená pred teplotným kolísaním a teplotnou rozťažnosťou.

V ideálnom prípade rozumieme pod týmto pojmom masívnu stenu s vnútornou a vonkajšou izoláciou. Táto konštrukcia je navrhnutá tak, aby spĺňala optimum v ohľade na tepelnú izoláciu, zvukovú ochranu a nosnosť, pričom tepelné mosty sú v tomto prípade vylúčené. Aj keby sa vonkajšia tepelná izolácia porušila, vždy je tu ešte vnútorná izolácia, ktorá zabráni vzniku tepelného mostu. Systém "pero a drážka" navyše zabraňuje vzniku tepelného mostu v mieste spojov.

Základné Typy a Materiály Konštrukcie

Rozdelenie obvodových plášťov podľa technológie je nasledovné:

• Murované z menších prvkov: Tradičné murované steny, ktoré tvoria masívny základ pre ďalšie vrstvy.
• Monolitické liate z betónu: Hutné alebo ľahčené betónové konštrukcie, ktoré poskytujú vysokú pevnosť a akumuláciu tepla.
• Montované: Väčšie prefabrikované prvky, ktoré sa montujú na mieste.

Podľa materiálu rozlišujeme:

• Lignocelulózové: Materiály na báze dreva a rastlinných vlákien.
• Silikátové: Napríklad tehly, pórobetónové bloky, vápenopieskové tvárnice.

Schopnosť materiálu izolovať teplo záleží prevažne od jeho objemovej hmotnosti. Čím väčší podiel pórov, tým nižšia objemová hmotnosť, tým väčšia tepelnoizolačná schopnosť, ale zároveň tým menšia odolnosť v tlaku. Napríklad pri jednom podlaží je potrebná pevnosť v tlaku až 0,5 kN/cm² a pri dvoch podlažiach až 0,75 kN/cm².

Tepelná Izolácia a Energetická Účinnosť

Zvýšená tepelná izolácia výrazne redukuje tepelné straty obvodového plášťa. V prípade pasívnych domov na seba narážajú dve teórie stavebných materiálov. Jedna hovorí, že materiál by mal akumulovať teplo, aby ho v prípade potreby mohol postupne vracať do priestoru. Druhá teória hovorí, že ohrievať by sa malo len to, čo je potrebné, teda obývaný priestor, a materiály, ktoré akumulujú teplo, len neopodstatnene zvyšujú spotrebu tepla.

Pěnový polystyren (EPS) sa v obvodovom plášti budovy používa najčastejšie ako kontaktný zatepľovací systém ETICS. Dosky EPS sa lepia a kotvia na vonkajšiu stranu muriva a vytvárajú súvislú tepelnú obálku bez výrazných tepelných mostov. Vďaka nízkej tepelnej vodivosti EPS výrazne znižuje tepelné straty, zlepšuje energetickú náročnosť budovy a prispieva k dosiahnutiu nízkoenergetického či pasívneho štandardu. EPS je pre obvodový plášť výhodný aj svojou nízkou hmotnosťou, ľahkým opracovaním a rýchlou montážou, čo skracuje dobu výstavby a znižuje zaťaženie nosných konštrukcií. Z hľadiska životného prostredia je EPS prínosný tým, že po celú dobu životnosti stavby šetrí energiu na vykurovanie a chladenie, a tým aj znižuje emisie CO2.

K zníženiu tepelných strát majú pasívne domy kompaktný obal. Musia byť veľmi dobre tepelne zaizolované a to bez tepelných mostov. U všetkých obvodových konštrukcií (strecha, steny, pivničný strop, resp. základová doska) musia byť dosiahnuté U-hodnoty nižšie ako 0,15 W/m²K, čím je možné dosiahnuť tepelnoizolačné hrúbky medzi 25 a 40 cm. Vzduchotesnosť obvodového plášťa hrá rozhodujúcu rolu pri nízkoenergetických domoch. Obvodový plášť by mal byť čo najmenší pri čo najväčšej obytnej ploche, ideálne sú kompaktné tvary ako kruh, osemuholník, štvorec, polkruh, elipsa alebo nie veľmi dlhý štvoruholník.

Konštrukčné Detaily a Eliminácia Tepelných Mostov

Tepelné mosty sú miesta v obvodovej konštrukcii, ktoré vykazujú nižšiu tepelnoizolačnú schopnosť. Medzi najčastejšie tepelné mosty patria:

• Obvod stropu: Často sa stáva, že ukončenie stropu a stužujúci veniec nie je izolovaný od exteriéru. Tu dochádza k premŕzaniu do interiéru, čo je spôsobené inými izolačnými vlastnosťami betónu a obvodových stien. Je potrebné po obvode stropu a stužujúceho venca dať tepelnú izoláciu a ukotviť ju do betónu. Tento nedostatok sa prejavuje z vnútornej strany plesnivením styku obvodovej steny so stropom a prasklinami na omietke.
• Okenný rám: Okenný rám má v porovnaní s trojsklom horšie tepelnoizolačné vlastnosti. Horšie vlastnosti okenného rámu je možné odstrániť schovaním za tzv. izolačný nos z EPS. Po osadení okna sa pred okenný rám nalepí vrstva EPS, ktorá zníži únik tepla a zamedzí plesniveniu napojenia okna a steny v interiéri.
• Preklad: Preklad je obvykle na tepelný most veľmi citlivé miesto. Nielenže tam dochádza k väčšiemu tepelnému úniku, ale v zime sa na vnútornej strane zráža vodná para, čo vedie k výskytu plesní. Problém nastáva, keď je potrebné nahradiť tehlu nosníkom z betónu, ktorý má zanedbateľné izolačné vlastnosti. Nosník by mal byť poriadne izolovaný, aby sa kondenzácii na vnútornej strane zabránilo.

Správne riešenie týchto detailov je kľúčové pre celkovú energetickú účinnosť a trvanlivosť obvodového plášťa.

Kotvenie a Statická Odolnosť

Dôležitým kritériom ťažkého skladaného obvodového plášťa je pevnosť a bezpečnosť kotviaceho systému fasády k nosnej konštrukcii stavby. Ak tento systém nie je dostatočne tuhý, môže dôjsť k roztváraniu spojov, čo naruší vodotesnosť a vzduchotesnosť fasády. Pri zlyhaní systému môže dokonca dôjsť k vypadnutiu celého fasádneho elementu. Pri vyšších stavbách, kde sú účinky zaťaženia vetrom výraznejšie alebo je potrebné kotviť elementy s vyššou hmotnosťou, je nevyhnutné použiť masívnejšie kotviace prvky.

Funkciou kotvenia obvodovej steny je preniesť zaťaženie z nej na nosnú konštrukčnú sústavu objektu, a to od:

• vlastnej hmotnosti obvodovej steny,
• účinkov teplotných rozkyvov,
• horizontálnych účinkov vetra,
• a od plastického nárazu.

Od detailu kotvenia vyžadujeme statickú odolnosť účinkom zaťaženia, schopnosť eliminovať deformácie obvodovej steny od jej zaťaženia, jednoduchú montáž s možnosťou rektifikácie v troch rovinách-smeroch a životnosť prevyšujúcu životnosť obvodovej steny (s dôrazom na ochranu proti korózii).

Kotvenie masívnejších prvkov je často realizované pomocou oceľových zvarencov umožňujúcich smerovú rektifikáciu. Tieto prvky sú kotvené do železobetónového skeletu a následne k nim sú pripájané rámy okien alebo iné fasádne elementy pomocou skrutiek. Laboratórne overovania potvrdzujú odolnosť a únosnosť takýchto kotviacich elementov, ktoré dokážu vydržať extrémne zaťaženia bez porušenia integrity konštrukcie.

Estetické a Funkčné Vrstvy Moderných Skladaných Fasád

Z pohľadu exteriéru ako prvé charakterizuje budovu fasáda, ktorá výrazne ovplyvňuje architektonické stvárnenie objektu. Spoločnosti ako Cortizo a AVG ponúkajú moderné a udržateľné obvodové plášte z kovu a skla, ktoré významne prispievajú k celkovému dotvoreniu modernej a funkčnej budovy. Aj pri ťažkých skladaných plášťoch je možné dosiahnuť rôzne farebné prevedenia pre fasády a obvodové plášte.

Súčasťou takýchto systémov môžu byť:

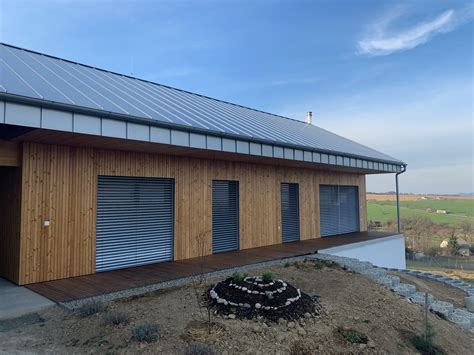

• Dvojité plášte a žalúzie: Okolo obvodovej steny môže byť inštalovaný dvojitý plášť, napríklad zo žalúzií CORTIZO, ktoré chránia pred slnečným žiarením a regulujú dopad slnečných lúčov na vnútornú teplotu. Žalúzie žiarenie absorbujú a odrážajú, čím zvyšujú energetickú účinnosť objektu a zároveň fungujú ako dekoratívny prvok, dodávajúc fasáde jedinečný vzhľad. Dvojitý plášť z hliníkových profilov ponúka dynamické vnímanie a rôznorodosť fasády.
• Kompozitné panely: Fasády môžu byť chránené pred priamym žiarením konštrukciou kolmých rebier, ktoré podopierajú mriežky vyrobené z vysekávaných kompozitných panelov CORTIZO. Kompozitný panel je efektívne, estetické a trvalo udržateľné konštrukčné riešenie na zakrytie obvodových plášťov, ktoré sa skladá z dvoch hliníkových plechov s minerálnou zmesou a polyetylénovým jadrom. Tento systém je ideálny vďaka svojim estetickým možnostiam a vynikajúcim mechanickým vlastnostiam: vysoká odolnosť proti nárazu, vysoká tuhosť a nízka hmotnosť.
• Odvetrané fasády: Odvetrané fasády AVG z kvalitného hliníka majú veľkú výhodu v tom, že sa dajú aplikovať na akúkoľvek už jestvujúcu aj staršiu stavbu, ktorej dodajú moderný vzhľad, ale môžu byť aj súčasťou nového projektu. Prvky z odvetranej fasády sa využívajú ako efektné doplnky pri vstupných portáloch, podhľadoch a ako súčasť pri rôznych architektonických projektoch.
• Perforované fasády: Perforované fasády AVG z kvalitných kovových materiálov sú charakteristické atraktívnym a nezameniteľným dizajnom. Stávajú sa neodmysliteľnou súčasťou moderných nadčasových stavieb, kde je možné dosiahnuť jedinečné dizajnové vzory a taktiež rôzne svetelné efekty, ktoré dodajú budove jedinečný a nádherný vzhľad. Primárny materiál pre použitie perforovaných fasád je hliník, corten, nerez, mosadz alebo medený plech.
• Fotovoltaické fasády: Fotovoltaická fasáda AVG je riešením, ako aktívne získavať energiu z fasády budovy alebo stavby, kde zároveň tieto fasády spĺňajú najmodernejšie dizajnové trendy. Panely sú integrované do fasády ku klasickým skleneným výplniam.

Aj pre vstupy do budovy si architekti vyberajú riešenia s vysokou tepelnou účinnosťou. Napríklad koplanárny systém dverí ako Millennium Plus 70 má stavebnú hĺbku rámu 70 mm, ktorá vyniká vynikajúcimi tepelnými vlastnosťami s hodnotou súčiniteľa prechodu tepla okna len 0,9 W/m²K, vďaka 24 mm polyamidovým vložkám. Veľké zasklenie s hrúbkou až 54 mm zvyšuje úroveň izolácie a ochrany proti hluku, ponúkajúc maximálne akustické tlmenie 38 dB. Takéto prvky sú neoddeliteľnou súčasťou celkového skladaného systému.

Nižšie uvedená tabuľka sumarizuje niektoré vrstvy a ich funkcie v kontexte ťažkého skladaného obvodového plášťa:
