Komplexný sprievodca systémovými doskami pre podlahové vykurovanie

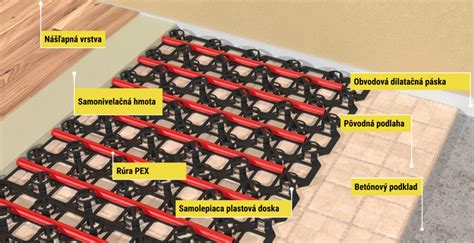

Podlahové kúrenie sa čoraz viac stáva štandardom v moderných domácnostiach aj komerčných priestoroch. Jeho hlavnou výhodou je rovnomerné rozloženie tepla a vysoký komfort pre užívateľov. Aby však celý systém fungoval efektívne a spoľahlivo, je potrebné venovať pozornosť aj detailom - napríklad výberu a konfigurácii systémových dosiek. Systémové dosky sú kľúčovým komponentom pre inštaláciu podlahového vykurovania, zabezpečujúce efektívnu tepelnú izoláciu, tlmenie kročajového hluku a stabilné uchytenie vykurovacích rúrok. Ich konštrukcia je navrhnutá tak, aby maximálne uľahčila pokládku a dlhodobú spoľahlivosť celého vykurovacieho systému.

Kľúčové vlastnosti a funkcie systémových dosiek

Systémová doska, napríklad RAUTHERM SPEED, v sebe kombinuje kročajovú izoláciu a tepelnú izoláciu z expandovaného polystyrénu v zmysle EN 13163. Je vybavená vrstvou suchého zipsu - vlas, ktorá uľahčuje pokládku.

Systém uchytenia rúrok

Vlasová časť suchého zipsu slúži na jednoduchú a bezpečnú pokládku rúrok RAUTHERM SPEED K so suchým zipsom - háčiky, a to bez poškodenia systémovej dosky. Táto technológia zaisťuje pevné a presné uchytenie rúrok. V hornej časti systémovej dosky je tiež vyznačený raster ako pomôcka pre rovnomernú a presnú pokládku potrubia.

Ochrana proti vlhkosti

Okrem izolačných vlastností systémové dosky poskytujú aj izoláciu proti vlhkosti z mazaninovej vody v zmysle DIN 18560, DIN EN 13813 a DIN EN 1264. To chráni konštrukciu podlahy pred prenikaním vlhkosti z poteru.

Materiál a konštrukcia

Systémové dosky sú určené na uchytenie rúrok s priemerom 14 - 17 mm a často sú vybavené integrovanou tepelnou izoláciou. Sú vyrobené z expandovaného polystyrénu (EPS) s vysokou izolačnou schopnosťou, čo prispieva k celkovej energetickej účinnosti vykurovacieho systému. Sú bezfreónové, čím spĺňajú environmentálne štandardy.

Ochranná fólia

Povrch dosiek je často pokrytý PS fóliou čiernej farby s hrúbkou 0,6 mm, ktorá zvyšuje odolnosť a chráni izolačný materiál. Trieda stavebného materiálu B2 zodpovedá norme DIN 4102, čo potvrdzuje ich bezpečnostné parametre.

Zaťaženie

Tieto systémové dosky sú schválené pre pohyblivé zaťaženie do 30 kN/m2, čo zabezpečuje ich stabilitu a odolnosť v rôznych typoch obytných priestorov.

Typy systémových dosiek

Na trhu sú dostupné rôzne varianty systémových dosiek, ktoré sa líšia prítomnosťou a typom tepelnej izolácie.

Dosky s tepelnou izoláciou

Väčšina systémových dosiek, ako napríklad spomínaná RAUTHERM SPEED doska, integruje tepelnú izoláciu priamo v svojej konštrukcii. Týmto spôsobom sa dosahuje optimálna kombinácia uchytenia potrubia a tepelnej ochrany podlahy. Príkladom je doska COMBITOP ND 30, ktorá je navrhnutá pre priame osadenie potrubia podlahového vykurovania. Je vyrobená z expandovaného polystyrénu EPS 150 a doplnená čiernou fóliou pre vyššiu odolnosť. Dosky sa balia po 7 kusov v kartóne (7,84 m²).

Dosky bez tepelnej izolácie

Existujú aj systémové dosky bez tepelnej izolácie, napríklad systémová doska Solotop s rastrom 75 mm. Tieto dosky sú určené na položenie priamo na už existujúcu tepelnú izoláciu. Obsahujú hlbokoťažnú fóliu s hrúbkou 1 mm, ktorá slúži ako účinná izolácia proti vlhkosti. Doska HIRSCH NR 75 poskytuje alternatívu bez fólie, no s výstupkami pre uchytenie potrubia.

Porovnanie: Systémová doska s výstupkami vs. Tacker systém

Pri návrhu podlahového vykurovania narazíte na dve hlavné technológie uchytenia rúrok. Hoci sa na prvý pohľad môže zdať, že ide len o spôsob montáže, voľba medzi systémovou doskou a tacker systémom ovplyvňuje nielen ochranu potrubia, ale aj finálnu skladbu ceny za realizáciu.

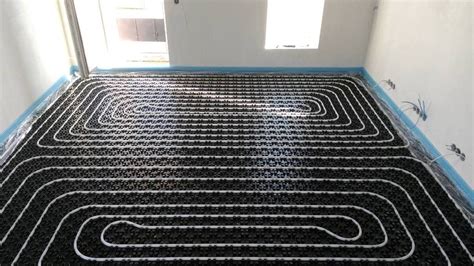

Systémová doska s výstupkami: Presnosť a ochrana

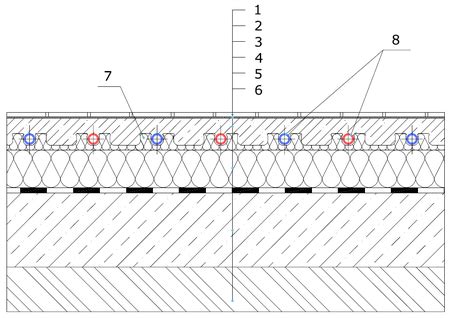

Systémová doska (často nazývaná „štupľová“ doska) je obľúbená najmä pre svoju jednoduchosť a vysokú mieru ochrany potrubia počas výstavby. Rúrky sa do nej jednoducho zatláčajú medzi vylisované výstupky, ktoré definujú presný rozostup bez potreby ďalšieho náradia.

• Fixácia potrubia: Výstupky držia rúrku pevne na mieste, čo eliminuje riziko jej posunu pri zalievaní poterom.
• Ochrana pri montáži: Výstupky siahajú nad úroveň rúrok, takže ak po nich počas realizácie niekto prejde, váha sa neprenáša priamo na vykurovacie potrubie.
• Efektivita práce: Inštalácia je veľmi rýchla a intuitívna, čo znižuje čas potrebný na montáž a tým aj náklady na prácu kúrenárov.
• Tepelná izolácia: Väčšina systémových dosiek už obsahuje vrstvu polystyrénu, čím plnia aj izolačnú funkciu v rámci jednej vrstvy.

Tacker systém: Flexibilita za cenu vyššej pracnosti

Tacker systém spočíva v prichytávaní rúrok k izolačnej podložke pomocou plastových spôn (kotiev), ktoré sa nastreľujú špeciálnym náradím. Tento systém je vyhľadávaný najmä pre svoju tvarovú variabilitu.

• Absolútna variabilita: Keďže nie ste obmedzení pevnými výstupkami, môžete rúrky ukladať v ľubovoľných rozostupoch presne podľa potrieb projektu a tepelných strát miestnosti.
• Nižšia cena materiálu: Samotná fólia a spony sú lacnejšie než robustné systémové dosky s výstupkami.
• Vyššie náklady na prácu: Montáž touto metódou je časovo podstatne náročnejšia a vyžaduje si dvoch pracovníkov. Práve dlhší čas strávený na stavbe a potreba špeciálneho náradia často vyrovnávajú úsporu dosiahnutú na lacnejšom materiáli.
• Náročnosť na presnosť: Vyžaduje skúseného montážnika, aby boli rozostupy dodržané vizuálne a podľa projektu, keďže ich neurčuje samotná doska.

Ktorý systém si lepšie rozumie s tepelným čerpadlom?

Z pohľadu vášho tepelného čerpadla Panasonic Aquarea nie je typ uchytenia rúrok rozhodujúci pre jeho efektivitu. Pre zariadenie je dôležitý správny prenos tepla do priestoru pri čo najnižšej teplote vykurovacej vody. Systémová doska však ponúka vyššiu istotu, že potrubie zostane presne v tej hĺbke a rozostupe, ako bolo naprojektované. To zaručuje rovnomerný nábeh teploty v celej miestnosti, čo je kľúčové pre dosiahnutie maximálneho faktora COP (koeficientu účinnosti) vášho čerpadla.

Naša poctivá rada

Úprimne vám odporúčame zvážiť systémovú dosku. Hoci je materiál o niečo drahší, celková cena realizácie sa často vyrovná tacker systému vďaka úspore času pri montáži. Navyše, výstupky chránia rúrku pred poškodením topánkami pred tým, než sa zaleje poter, čo je na rušnej stavbe obrovská výhoda. Tacker systém voľte vtedy, ak máte veľmi atypické a členité priestory, kde by bolo vyrezávanie systémových dosiek nepraktické. Existuje tiež niekoľko názorov, že systémová doska s výstupkami zabraňuje dostatočnému odovzdávaniu tepla, pretože v tom bránia samotné výstupky tým, že sa z boku dotýkajú rúrky. Žiaľ takéto tvrdenie je prevažne šírené dodávateľmi iných systémov, ktorí dosku s výstupkami v ponúkanom sortimente spravidla nemajú. Pokiaľ však máme na spodnej strane izoláciu, smer tepelného toku ide automaticky smerom nahor. Teplo, ktoré „stratíme“ je dané iba tepelným odporom izolačnej vrstvy, ničím iným. Tvrdenie, že systémová doska odovzdá menej tepla je absolútny nezmysel.

Ako vybrať systémovú dosku pre podlahové kúrenie

Pri výbere správnej systémovej dosky je dôležité zvážiť niekoľko kľúčových faktorov, ktoré ovplyvnia funkčnosť, životnosť a jednoduchosť inštalácie podlahového vykurovania.

1. Kvalita polystyrénu systémovej dosky pre podlahové kúrenie

Ako prvé by ste si mali skontrolovať, z akého polystyrénu je vlastne systémová doska vyrobená. Bežný stavebný polystyrén vhodný do podláh má minimálne tlakové napätie 100kPa a je označovaný ako EPS 100. Práve z takého polystyrénu je vyrobená podstatná väčšina systémových dosiek. Z hľadiska pochôdznosti je dostatočne tvrdá, nemá však útlm kročajového hluku, ktorý je takisto potrebný nielen z pohľadu normy. Polystyrén, ktorý už slúži aj ako kročajová izolácia, sa označuje EPS-T.

2. Hydroizolačná vrstva systémovej dosky pre podlahové kúrenie

Druhá dôležitá vec, ktorú si treba všímať, je vrchná hydroizolačná vrstva. Dosky, ktoré ju majú natavenú alebo nastriekanú, sú spravidla lacnejšie, pri montáži, rezaní a spájaní dosiek však nie sú vôbec praktické. Nikdy sa totiž bez rezania dosiek nezaobídete a následné spojenie dosiek už nie je možné vďaka peru a drážke, resp. iného originálneho spájania, ktoré tieto dosky majú. Lepiacou páskou sa to spája ťažko, pretože kvôli výstupkom nemáte k dispozícii rovnú plochu. Pomôže snáď už len montážna pena. Pri takejto montáži sa však vynára otázka, aký význam má takáto systémová doska. Má predsa prácu uľahčovať a nie komplikovať. Vrchná hydroizolačná fólia by teda mala byť kompletne odnímateľná. Pri potrebe rezania dosiek a následného spojenia je možné dokonalý spoj vyrobiť tým, že na jednej strane ponecháte presah fólie a na druhej strane bude presah spodného polystyrénu. Jednoducho sa presahujúca fólia nasunie na výstupky a máte k dispozícii kompaktný a dobre vyzerajúci spoj.

3. Zaťažiteľnosť a vlastnosti systémovej dosky pre podlahové kúrenie

Tretím dôležitým faktorom je opäť samotný polystyrén, tentokrát si ale treba všimnúť jeho hustotu pod výstupkami. Dosky, ktoré sú vyrábané z polystyrénu EPS 100, majú spravidla rovnaký polystyrén v plochej časti a rovnako aj pod výstupkami. Síce je EPS 100 pre podlahy dostačujúce, veľmi často pri chôdzi po rozložených systémových doskách dochádza k deformácii výstupkov. Je to dané jednak tvarom výstupkov, ale aj ich hustotou. Existujú systémové dosky, ktoré majú vyplnené výstupky polystyrénom až EPS 150 a častokrát aj vytvorené lôžko pod výstupkami z hustejšieho a pevnejšieho polystyrénu.

4. Tvar a zloženie výstupkov systémovej dosky pre podlahové kúrenie

Jeden z najdôležitejších prvkov, ktoré identifikujú dobre spracovanú dosku pre podlahové kúrenie, je tvar výstupkov. Základným zmyslom, pre ktorý bola systémová doska vyrobená, je uľahčenie práce a ochrana vykurovacej rúrky. Práve vedenie rúrky pomedzi výstupky by malo byť bezproblémové tak, aby z nich žiadny typ nevyskakoval. To je žiaľ aj jeden z najväčších nedostatkov množstva dosiek na našom trhu, samotný výstupok je častokrát hladký a pri rôznych rádiusoch a materiáloch rúrky vzniká pnutie, ktorého výsledkom je nedostatočné obopnutie výstupku. Výstupky by teda mali byť tvarované tak, aby mali v sebe vytvorenú vodiacu priehlbinu pre vedenie rúrky alebo vytvorenú korunku, aby zabránila rúrke pohyb aj pri väčšom pnutí.

5. Cena systémovej dosky pre podlahové kúrenie

Posledné, čo by ste určite nemali prehliadnuť, je cena systémovej dosky. Nielen jej výška, ale hlavne či sa jedná o kus alebo meter štvorcový. Rôzne obchodné praktiky poslúžia na vyrovnanie konkurenčného boja, stačí však oprášiť matematiku a porovnať si rôznych výrobcov, rôzne typy a stanoviť cenu za meter štvorcový alebo na celú plochu stavby bez ohľadu na rozmer dosky. Pochopiteľne, väčší rozmer dosky urýchľuje pokladanie, menší možno uľahčí prepravu, cena je však stále iba jedna.

Špeciálne typy systémov a dosiek pre suchú montáž

Pre rekonštrukcie bytov alebo novostavby, kde je potrebná nízka konštrukčná výška podlahového vykurovania (napr. 5 cm už s doskami, ako v drevodomoch), sú vhodné špeciálne systémy suchého podlahového vykurovania.

Jedným z riešení je systémová doska pre suchý systém 25mm so zámkami pre vykurovacie rúrky plasthliník ∅ 16 mm. Pred inštaláciou sa ako prvé vyrovná povrch podlahy do roviny. Následne sa na oddeľovaciu fóliu začnú pokladať systémové dosky suchého podlahového vykurovania, napríklad BALAK EPS 300/25. Po uložení vykurovacej rúrky s priemerom 14mm (alebo 16x2mm) a montáži obvodového dilatačného pásu sa pokladá roznášacia vrstva. Celková výška podlahy s parketami alebo dlažbou môže byť už 5 cm. Pre optimálne rozvádzanie tepla sa používajú teplorozvodné AL plechy BALAK (1000mmx150mm), ktoré sú z hliníkového plechu a zabezpečujú lepšie šírenie tepla než pozinkovaný plech.

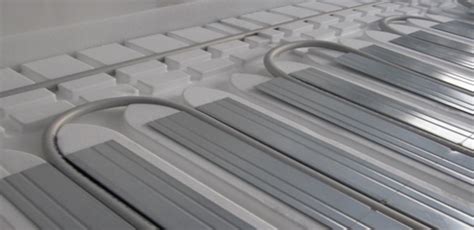

Ďalšími príkladmi sú systémové dosky pre suchý systém z expandovanej polystyrénovej peny EPS-DEO s hrúbkou 25 mm a rozmermi 900x600x25 mm. K týmto doskám sa pridávajú teplo vodiace lamely, ktoré zabezpečujú rovnomerný prenos tepla alebo chladu do roznášacej vrstvy podlahy, čím zvyšujú výkon a nábeh podlahového kúrenia. Pre rúrky s priemerom 16x2mm sú to napríklad lamely s označením 7569480.

Pre obzvlášť nízke podlahové skladby sú ideálne sadrovláknité dosky Gaborherm KB 12, ktoré majú hrúbku 18 mm s drážkami pre uloženie rúrky 12 x 1,3 mm. Boli vyvinuté špeciálne pre rúrky gabotherm® hetta 12 x 1,3 mm a umožňujú minimálnu výšku podlahovej skladby v bytovej výstavbe už od 30 mm. Existujú varianty pre priame rozvody (rozmer 1000 x 620 mm) alebo pre rôzne uloženie rúrky (Gaborherm KB K 12, rozmer 620 x 310 mm).

Výhody podlahového kúrenia

Pozitívnou vlastnosťou systému je, že ohriaty vzduch sa vďaka veľkej vykurovacej ploche rovnomerne šíri po celej miestnosti. Podlaha sálaním vydáva teplo do interiéru, vzduch sa ohrieva a stúpa nahor, ohrieva sa tak celý priestor a všetko v ňom. Účinnosť podlahového kúrenia sa pohybuje v rozmedzí od 50 do 80 %, zatiaľ čo účinnosť radiátorového systému je sotva 30 %. Náklady na vykurovanie vďaka účinnosti systému sú nižšie o 6 až 12 %.

Podlahové kúrenie nesporne zvyšuje kvalitu bývania v domácnostiach, ktoré používajú tento druh vykurovania. Keďže ohriaty vzduch v interiéri menej cirkuluje, menšie je vírenie prachových častíc. Vďaka podlahovému vykurovaniu sa teplota podlahy pohybuje v rozmedzí od 20 °C do 29 °C.

Praktické aspekty a výzvy

Podlahové kúrenie funguje tak, že sa najprv zohreje podlaha, a následným sálaním aj priestor. Problém je v tom, že systém nie je schopný rýchlo reagovať na zmeny izbovej teploty, keďže najprv musí zohriať podlahu, na čo je potrebný nejaký čas. Problémom podlahového vykurovania môže byť aj to, že je integrované do konštrukcie podlahy, takže sa prípadné poruchy ťažšie zisťujú.

Účinnosť podlahového vykurovania sa môže znížiť, ak je v interiéri inštalovaná nevhodná podlahová krytina. Podlahovú krytinu je potrebné určiť ešte pred montážou. Druh krytiny sa volí podľa typu podlahového vykurovania, nie naopak. Záleží na tom, aký typ systému sa bude inštalovať, aký typ potrubia sa použije, aká bude teplota vody v potrubí a akým spôsobom bude potrubie inštalované. Na podlahové vykurovanie sú najvhodnejšie krytiny s dobrou tepelnou vodivosťou, napr. kameň a keramika, ale môžu sa použiť aj laminát, parkety, linoleum alebo niektoré textilné podlahové krytiny.

Typy a cena podlahového kúrenia

Väčšina ľudí pozná podlahové kúrenie, kde teplonosným médiom je voda. Existuje však aj elektrické podlahové vykurovanie, ktoré využíva vodiče s jedným alebo dvoma jadrami a s dvojitým izolačným obalom, prípadne s ochranným opletením. Pri elektrickom podlahovom vykurovaní sú investičné náklady nižšie ako pri klasickom podlahovom vykurovaní a jednoduchšia je aj inštalácia systému.

Cena podlahového kúrenia závisí v prvom rade od zvoleného systému (voda alebo elektrina), povrchu a ďalších prvkov, ako sú: kotly, tepelné čerpadlá, solárne panely atď. Za dodávku, montáž, pripojenie do rozvodnej skrine a tlakovú skúšku podlahového kúrenia zaplatíte 25 až 33 EUR/m2.
