Systémové debnenie: komplexný sprievodca

Spoločnosť LOGIK s.r.o. sa zameriava na poskytovanie spoľahlivých služieb v oblasti prenájmu a predaja profesionálnych systémových fasádnych lešení, ľahkých hliníkových lešení, systémových panelových a stropných debnení.

Pri návrhu vhodného riešenia pre Vašu stavbu resp. rekonštrukciu Vám vhodné riešenie navrhnú naši odborníci s dlhoročnou praxou.

Logik s. r. o. 1. 2. 2012 zahájila svoju činnosť ako regionálny nástupca zahraničnej spoločnosti, ktorá odišla z trhu a pôsobila 15 rokov v SR.

Typy debnení a ich využitie

Stenové debnenie je pomocná konštrukcia, do ktorej sa zalieva čerstvý betón, pričom po jeho odstránení vznikne monolitická konštrukcia.

Poznáme tri základné druhy debnenia, a to jednorazové (napríklad tesárske, papierové), špeciálne (napríklad pojazdné, šplhavé) a systémové stenové alebo stropné.

Systémové debnenie sa využíva pri výstavbe monolitických stien, stĺpov, základových pásov a oblúkových stien. Je možné používať ho opakovane.

Môže byť jednostranné alebo obojstranné.

Ručne manipulovateľné stenové debnenie sa vyrába z hliníka alebo zo špeciálneho plastu. Pokiaľ je vyrobené z ocele, považuje sa za ťažké.

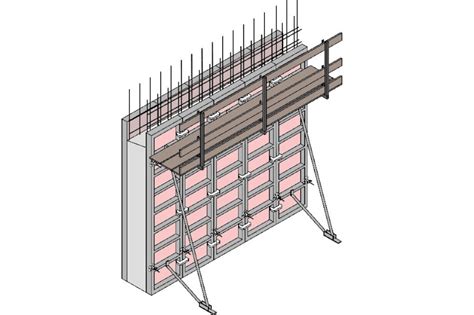

Základnú zostavu stenového debnenia tvorí forma, oporný a podperný systém.

Forma je časť debnenia, ktorá je v priamom styku s čerstvým betónom. Od jej povrchu závisí výsledný vzhľad a kvalita betónovej konštrukcie.

Komponenty systémového debnenia

Debniace panely

Debniace panely tvoria základnú plochu debnenia.

Spínacia/kotviaca tyč

Slúži na zopnutie dvoch oproti stojacich panelov. Používa sa v kombinácii s maticami a so spotrebným materiálom (dištančná rúrka a kónusy). Táto tyč sa používa aj pri jednostrannom debnení, a to dvomi spôsobmi. Jeden spôsob je pomocou horninovej kotvy spolu s maticou.

Klinový zámok/rýchloupínač

Používa sa na zopnutie dvoch vedľa seba stojacich panelov k sebe.

Nastaviteľný zámok/vyrovnávací upínač

Je to vyrovnávací prvok, ktorý zopne dva vedľa stojace panely spolu s výdrevou.

Zrovnávacie/upínacie koľajnice

Používajú sa na spevnenie panelovej zostavy pri použití výdrevy, pri uskočení/zmene hrúbky steny, ukončení steny alebo v prípade, keď sa panely na seba nadstavujú. Existuje pritom viacero spôsobov upevňovania koľajníc k debneniu, napríklad pomocou napínacích zámkov alebo hákov. Závisí to od konkrétnych typov, resp.

Šikmá vzpera/nastavovacia opora

Slúžia na podporu a stabilizáciu debnenia. Stenové debnenie musí byť vždy zabezpečené šikmými vzperami pri montáži aj demontáži za pomoci skrutky do betónu (slang.

Zámok uzáveru steny

Zabezpečuje jednoduché a rýchle zadebnenie čela (ukončenie) steny spolu s hranolmi a doskami.

Oporné kozlíky

Oporné kozlíky sú stavebnicová oceľová priehradová konštrukcia, ktorá prenáša tlak betónu z jednostranného debnenia do okolitej stavebnej konštrukcie.

Jednostranné debnenie sa používa vtedy, ak sa z priestorových dôvodov nedá postaviť obojstranné debnenie.

Nasadenie oporných kozlíkov je potrebné naplánovať si v značnom časovom predstihu a to hneď z niekoľkých dôvodov:

• Ekonomika: Jednostranné debnenie je drahšie ako obojstranné, aj keď sa to laikom na prvý pohľad zdá paradoxné. V praxi sa s týmto názorom stretávame často. Laik vidí cenu debnenia odvíjajúcu sa z plochy debnenia a pri jednostrannom debnení predsa potrebuje len polovicu potrebného množstva debnenia! Ale až neskôr spozná, že preniesť značné tlaky betónu na jednostranné debnenie si vyžaduje nasadenie oporných kozlíkov a vyspelej kotevnej techniky....a tu sa skrýva väčšia časť nákladov na debnenie.
• Postup práce: Oporný kozlík si vyžaduje kotvenie a to sa osádza do betónovej konštrukcie, ktorá sa betónuje v predstihu.

Ťažký oporný kozlík

• Základný element výšky 3650 mm
• Predĺženie oporného kozlíka výšky 1600 mm
• Veľké predĺženie oporného kozlíka výšky 3180 mm
• Nadstavenie oporného kozlíka dĺžky 500 mm
• Riešenie vnútorného rohu pre ťažký oporný kozík (do výšky debnenia max.

Montáž a demontáž debnenia

Montáž a manipulovať s debnením by mali iba osoby s odbornými znalosťami a so školením BOZP.

Pred montážou je potrebné skontrolovať a vyskúšať jednotlivé komponenty systémového stenového debnenia. V prípade, že stenové dielce alebo iné prvky sú závažne poškodené, nesmú sa použiť.

Opravu poškodených prvkov môžu vykonávať kompetentné osoby od výrobcu debnenia alebo prenajímateľa. Oprava sa nesmie vykonávať na stavenisku.

1. Pred montážou debnenia sa ako prvé vytýčia jednotlivé body (rohy, uhly, línie) budúcej monolitickej konštrukcie. Pri zvislých konštrukciách sa začnú stenové panely montovať až po čiastočnej alebo úplnej príprave výstuže. V individuálnych prípadoch môžu byť panely osádzané ešte pred naviazaním výstuže (napríklad výťahové šachty). Debniaca plocha panelov sa pred takzvaným šalovaním ošetrí odformovacím prípravkom, aby sa dielce dali po betonáži jednoducho a bez poškodenia odstrániť a očistiť.
2. Osadí sa a zastabilizuje najprv jedna strana debnenia. Začínať by sa malo od najkomplikovanejších miest, čo sú napríklad rohy, a vnútorným debnením. Vnútri zvyčajne býva už základová alebo stropná doska, ktorá je potrebná na zakotvenie vzpier. Panely sa spoja príslušnými zámkami a do dier v paneloch sa povkladajú spínacie tyče, na ktorých je nasunutá dištančná rúrka s kónusmi. Do nevyužitých dier sa vložia plastové zátky do debnenia.
3. Následne sa môže osádzať druhá strana debnenia. Vedľa seba stojace panely sa pospájajú k sebe klinovými alebo nastaviteľnými zámkami. Debnenie stojace oproti sebe sa zopne k sebe prostredníctvom spínacej tyče a matíc. Na jednu stranu debnenia sa osadí lávka na lepšiu manipuláciu pri betonáži. V prípade, že sa bude konštrukcia betónovať za pomoci betónovej pumpy alebo bádie, je potrebné debnenie zaistiť aj proti nadvihnutiu. Po celkovom uzatvorení debnenia a dotiahnutí matíc a zámkov je debnenie pripravené na betonáž.
4. Po zatvrdnutí a dosiahnutí dostatočnej pevnosti betónu sa debnenie môže demontovať, takzvane oddebňovať. Postup pri oddebňovaní je ten istý ako pri odebňovaní, len v opačnom poradí.

Príslušenstvo k debneniu

• Odformovací olej: Aplikuje sa na debniacu plochu pred šalovaním. Uľahčuje odstránenie debnenia po betonáži, znižuje tvorbu pórov a dutín na povrchu betónu a uľahčuje čistenie debnenia.
• Dištančné krúžky: Používajú sa na zabezpečenie krycej vrstvy výstuže pri zvislých konštrukciách.
• Zátky do debnenia: Slúžia na uzatvorenie otvorov v stenovom debnení, ktoré nie sú počas betonáže využité a nie je v nich spínacia tyč.
• Tvarovacie lišty: Sú určené na vytvorenie skosených hrán alebo drážok na vedenie káblov na povrchu betónových konštrukcií.
• Dištančná rúrka plastová: Slúži na ochranu spínacej tyče spájajúcej panely stenového debnenia. Vymedzuje aj hrúbku železobetónovej steny pred betonážou.
• Kónusy plastové: Sú určené na zlepšenie príložnej plochy plastovej dištančnej rúrky. Nasadzujú sa pred betonážou na oba konce dištančnej rúrky. Po betonáži sa odstránia a môžu sa znova použiť.
• Zátky.
• Betónová rúrka vláknocementová: Používa sa na vymedzenie hrúbky železobetónovej steny pri betonáži a na ochranu spínacej tyče.
• Betónové zátky, kónusy vláknocementové: Slúžia na uzatvorenie betónovej rúrky po oddebnení a odstránení kónusu.
• Betónová podložka s drôtom: Využíva sa na zabezpečenie krycej vrstvy výstuže pri zvislých vodonepriepustných konštrukciách, pri takzvaných bielych vaniach.
• Oktagon kónusy plastové: Špeciálne tvarované kónusy určené na uzavretie prestupov dištančnej rúrky pri betonáži. Po oddebnení sa stanú súčasťou železobetónovej konštrukcie.
• Zátky Oktagon: Používajú sa na uzatvorenie dištančnej rúrky s použitím kónusu Oktagon.
• Oktagon rozpera.

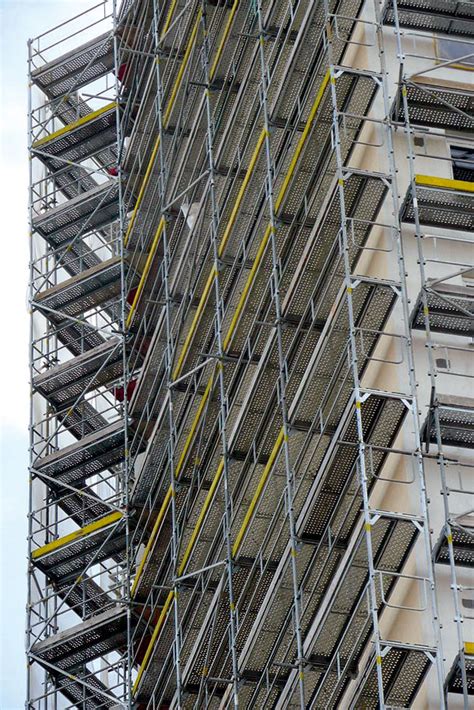

Systémové lešenie SPRINT

Základ konštrukcie lešenia SPRINT tvoria uzavreté oceľové zvarované rámy o šírke 0,75 m a výške 2,0; 1,0 a 0,66 m, podlážky v dĺžkach 3,0; 2,5; 2,0; 1,5; 1,09 a 0,75 m (oceľové, hliník preglejka), zábradľové rámy staviteľné pätky a pozdĺžne uhlopriečne stuženie.

Jednoduché a koncové zábradlia, zarážky, kotevné rúrky, konzoly, priehradové nosníky, podchodné rámy, ochrany chodcov, držiaky zábradlia, horné priečniky a základové priečniky doplňujú systém tak, aby vyhovel všetkým náročným normatívnym i praktickým požiadavkám.

Rôzne výšky rámov umožňujú založenie lešenia na svahovitom teréne. Voľnému prechodu jednotlivými poschodiami lešenia nebránia žiadne výstupky, držiaky ani zarážky, takže čistý prechodný profil je pre SPRINT 75 rovný 0,70 x 1,95 m.
