Ako funguje reťazový kladkostroj

Kladkostroj je zdvíhacie zariadenie určené na manipuláciu s bremenami. Jeho hlavným cieľom je uľahčiť zdvíhanie, prenášanie a presné umiestnenie materiálov v rôznych pracovných prostrediach. Kladkostroje sú nenahraditeľným nástrojom na zdvíhanie a manipuláciu s bremenami v rôznych odvetviach. Ich efektívne využitie výrazne šetrí čas a námahu, pričom zvyšuje bezpečnosť práce.

Reťazový kladkostroj je druh ručného zdvíhacieho stroja, ktorý sa ľahko používa a ľahko prenáša. Hovorí sa mu aj obrátená reťaz, kladkostroj a ďalšie názvy. Je vhodný na zdvíhanie malých zariadení a predmetov na krátke vzdialenosti. Zdvíhacia hmotnosť je všeobecne asi 10 ton a výška zdvihu je všeobecne 6 metrov. Je tiež veľmi nenároná na prácu a lacná. Je široko používaný v továrňach, baníkoch, stavebníctve a iných oblastiach ako inštalačné stroje a zdvíhacie zariadenia. Má zjavné výhody najmä v miestach, kde nie je napájanie a úzky priestor.

Štruktúra a princíp fungovania reťazového kladkostroja

Aj keď ručný reťazový kladkostroj vyzerá malý a vynikajúci, pozostáva z viac ako 70 častí, ktoré pozostávajú hlavne z reťazového kolečka, ručného zipsu, prevodovky, zdvíhacej reťaze a horných a dolných hákov. Metódou prenosu sú zvyčajne prevodové stupne. Typová prevodovka, ktorá je v súčasnosti tiež najrozsiahlejšou metódou prenosu. Poháňa ho zdvíhacie reťazové koleso. Zdvíhacia reťaz je spojená s dolným háčikom. Ručná reťaz sa používa na prenos ľudskej ťažnej sily. Dolný hák slúži na zavesenie tovaru.

Každý reťazový kladkostroj sa spolieha na systém prevodov a reťazí. Tento mechanizmus vám dáva silu zdvihnúť oveľa viac, ako vám dovoľuje vaša vlastná sila. Keď ovládate zdvihák, prevody znásobia vašu silu a zdvihnú bremeno. V skratke ručný alebo elektrický reťazový kladkostroj funguje na princípe zmenšenia sily potrebnej na zdvihnutie bremena pomocou systému ozubených kolies, kladiek a reťazí. Pri ručnom kladkostroji obsluha ťahá ovládaciu reťaz (voľnú, prechádzajúcu cez ozubený mechanizmus), pri elektrickom zariadení ozubené kolesá poháňa elektromotor. Keď obsluha potiahne ťažnú reťaz, táto pohybuje ozubenými kolesami v mechanizme. Ozubené kolesá redukujú množstvo sily, ktorú je potrebné vyvinúť, a prenášajú pohyb na zdvíhaciu reťaz. Zdvíhacia reťaz (spojená s bremenom prostredníctvom háku) sa pohybuje nahor alebo nadol v závislosti od smeru ťahania ťažnej reťaze. Systém ozubených kolies a kladiek vytvára mechanickú výhodu, ktorá umožňuje zdvihnúť bremeno s menšou silou. Čím viac kladiek a prevodov je v systéme, tým je práca ľahšia.

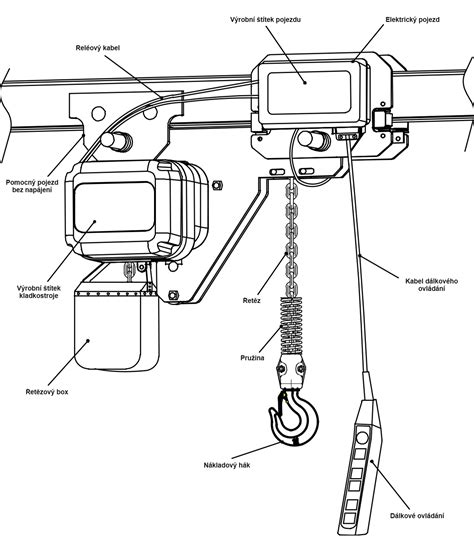

Kľúčové komponenty reťazového kladkostroja

• Zaťažovacia reťaz: Drží hmotnosť, ktorú chcete zdvihnúť. Predmet pripevníte k háku a nosná reťaz ho podopiera počas ovládania kladkostroja.
• Prevodový systém: Znásobuje vašu silu. Keď potiahnete ručnú reťaz na ručný reťazový kladkostroj, ozubené kolesá vo vnútri znásobujú vašu silu.
• Bubon alebo zdvíhacie koleso: Otáča sa pri ovládaní kladkostroja. Navíja nosnú reťaz a zdvíha predmet.
• Hák a brzda: Hák spája bremeno so zdvihákom. Brzda drží bremeno na mieste, keď prestanete ťahať.

Pri používaní reťazového kladkostroja sa spoliehate na niekoľko dôležitých častí, ktoré spolupracujú. Tieto kľúčové komponenty v každom reťazovom kladkostroji vám pomáhajú bezpečne a efektívne zdvíhať ťažké bremená.

Typy reťazových kladkostrojov

Existuje niekoľko typov reťazových kladkostrojov, ktoré sa líšia spôsobom ovládania a konštrukciou:

• Ručné reťazové kladkostroje: Používajú sa, keď potrebujete zdvíhať ťažké predmety bez použitia elektriny. Spoliehajú sa na vašu silu a mechanizmus prevodovky a reťaze.
• Pákové reťazové kladkostroje: Ovládajú sa pohybom páky tam a späť. Táto činnosť aktivuje rovnaký mechanizmus, aký sa nachádza v iných reťazových kladkostrojoch. Páka vám poskytuje väčšiu kontrolu nad procesom zdvíhania.
• Elektrické reťazové kladkostroje: Používajú sa, keď potrebujete rýchlo a s menšou námahou zdvíhať ťažké bremená. Tieto kladkostroje majú motor, ktorý poháňa prevodový a reťazový mechanizmus.

Klasifikácia ručného reťazového kladkostroja

Kladkostroj je rozdelený do mnohých typov, bežné podľa materiálu je rozdelený na legovanú oceľ, nehrdzavejúcu oceľ, nevýbušnú a hliníkovú zliatinu. Podľa tvaru je rozdelený na okrúhly, trojuholníkový, štvorcový, mini kladkostroj.

Bezpečnosť pri používaní reťazového kladkostroja

Reťazový kladkostroj musí byť ako zdvíhacie zariadenie, aby počas používania uniesol niekoľko ton alebo desiatky ton gravitácie. Ak je prevádzka nesprávna alebo kvalita produktu nekvalifikovaná, môže to spôsobiť bezpečnostnú nehodu.

Pri používaní pákového kladkostroja je bezpečnosť prvoradá. Pred použitím skontrolujte kladkostroj, či nevykazuje známky opotrebovania alebo poškodenia. Uistite sa, že je kladkostroj bezpečne pripevnený k stabilnému, pevnému bodu. Nikdy neprekračujte menovitú nosnosť kladkostroja. Zabezpečte, aby všetci operátori boli vyškolení v správnom používaní kladkostroja. Dodržiavaním týchto bezpečnostných opatrení môžete predchádzať nehodám a zabezpečiť, aby kladkostroj fungoval efektívne.

Pred zdvíhaním bremena vždy skontrolujte reťaz, hák a brzdu. Skontrolujte, či nie sú poškodené alebo opotrebované. Pre bezpečnú prevádzku si prečítajte pokyny výrobcu.

Výhody reťazového kladkostroja

• Efektivita: Znižuje námahu potrebnú na zdvihnutie ťažkých predmetov.
• Bezpečnosť: Mechanizmus proti spätnému sklzu minimalizuje riziko pádu bremena.
• Prenosnosť: Ľahko prenosný a použiteľný v rôznych prostrediach ako sú dielne, sklady alebo staveniská.
• Presnosť: Vďaka jednoduchému ovládaniu na reťazový pohon je možná citlivá a presná manipulácia s bremenom.

Výber správneho reťazového kladkostroja

Pri výbere správneho kladkostroja je potrebné zohľadniť viacero faktorov, aby vyhovoval konkrétnym požiadavkám vašej práce. V prvom rade je potrebné určiť si kapacitu zdvihu (nosnosť), typ bremena a frekvencia používania, výška zdvihu (dĺžka lana/reťaze).

Pri nákupe si vyberte zodpovedajúce špecifikácie podľa potreby použitia. Technické parametre môžu byť iba veľké alebo malé a počas používania nie je možné prekročiť nosnosť produktu. Ak potrebujete ľahký, prenosný a jednoduchý kladkostroj na občasné použitie, zvoľte manuálny model s nosnosťou a zdvihovou výškou podľa vašich potrieb. Pre časté používanie a vyššiu efektivitu je vhodnejší elektrický alebo pneumatický kladkostroj, ktorý umožní rýchlejšiu a pohodlnejšiu prácu.

Nosnosť kladkostroja by mala presahovať maximálnu hmotnosť zdvíhaného bremena. Skontrolujte špecifikácie menovitej nosnosti kladkostroja a vyberte si model, ktorý túto hmotnosť bezpečne zvládne. Uistite sa, že dĺžka reťaze kladkostroja vyhovuje vašim požiadavkám na zdvíhanie. Ak potrebujete zdvihnúť ťažké bremená na veľkú vzdialenosť, vyberte si kladkostroj s dlhšou reťazou alebo taký, ktorý ponúka predĺženie. Zvážte prevádzkové prostredie. Ak bude kladkostroj vystavený drsným podmienkam, ako sú extrémne teploty alebo korozívne materiály, vyberte si kladkostroj vyrobený z odolných materiálov odolných voči korózii. Ak potrebujete kladkostroj často premiestňovať, hľadajte ľahký a kompaktný model.

Tabuľka nosností reťazových kladkostrojov
