Sadrokartónové podhľady: Kompletný sprievodca konštrukciou a montážou

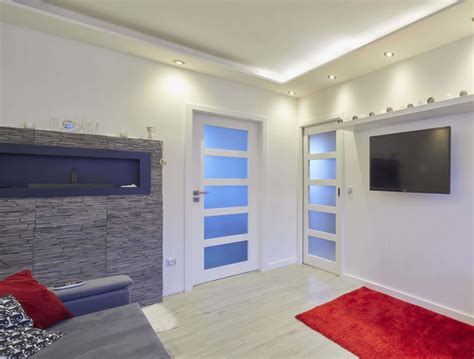

Sadrokartónové podhľady sú nenosné interiérové konštrukcie, montované pod nosné stropy budov. Podhľady spĺňajú estetické ako aj stavebne fyzikálne požiadavky. Základnými výhodami sú nízka hmotnosť a rýchly postup výstavby. Stropný podhľad dokáže premeniť každú miestnosť na neobyčajný priestor. Montuje sa zospodu na existujúci strop a tvoria ho sadrokartónové dosky, kazety alebo lamely vložené do konštrukcie. Podhľady sa dnes vyrábajú z rôznych materiálov v širokej škále prevedení a dizajnov: rovné, zaoblené, v klasickej bielej farbe aj s rôznymi vzormi.

Funkcie sadrokartónových podhľadov

Sadrokartónové podhľady môžu plniť hneď niekoľko funkcií v závislosti na svojich vlastnostiach. Medzi hlavné funkcie patria:

• povrchová úprava nosnej stropnej konštrukcie
• znižovanie svetlej výšky miestnosti z rôznych dôvodov
• zvýšenie požiarnej odolnosti existujúceho stropu
• zlepšenie zvukovo izolačných vlastností stropu
• architektonické stvárnenie stropu (zo sadrokartónu je možné vytvoriť ľubovoľné klenby a oblúky)
• skrytie nevzhľadných káblov a inštalačného vedenia
• umožňuje inštaláciu rôznych svietidiel pre cielené osvetlenie interiéru

Konštrukcia sadrokartónového podhľadu

Konštrukcia podhľadu tvorí základný nosný prvok. Skladá sa z profilov, do ktorých sa následne vkladajú kazety a lamely alebo sa do nich inštalujú stropné dosky.

Nosná konštrukcia

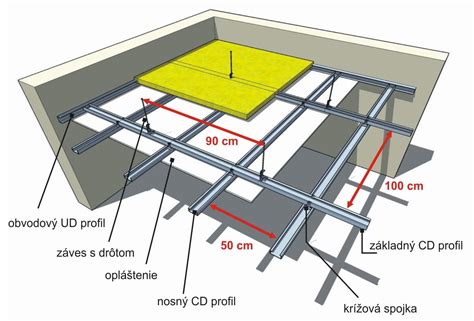

Nosnú konštrukciu tvoria UD a CD profily z pozinkovaného plechu hrúbky 0,6 mm. Profily sú dôležitou súčasťou každej sadrokartónovej konštrukcie, či už ide o strop alebo priečku. V našej ponuke nájdete všetko potrebné pre konštrukciu podhľadov, napríklad krokvový nástavec, priamy záves (DAH), rýchlozáves na sadrokartón, krížovú spojku (K09) a ďalšie. CD profily sa montujú v dvoch vrstvách: 1. ako základný profil 2. ako montážny (nosný) profil. CD profily sa vzájomne spájajú krížovými spojkami s označením K02 (dvojdielne) alebo K09 jednodielne. Potrebnú výšku stropu zabezpečíme použitím rôznych druhov závesov, drôtov a hmoždiniek.

Upozornenie! K upevneniu závesov do stropnej konštrukcie stavby používame zásadne kovové hmoždinky! Na upevnenie závesných tyčí a otočných závesov na ne použite oceľové hmoždinky.

Opláštenie

V závislosti od požiarnych požiadaviek môže byť opláštenie jedno- alebo viacvrstvové. Podľa prostredia sa používajú sadrokartónové platne obyčajné, impregnované (so zvýšenou odolnosťou proti vlhkosti, napríklad do kúpeľní) alebo protipožiarne. V našej ponuke nájdete sadrokartónové dosky, kazety alebo lamely vložené do konštrukcie. Podhľady sa dnes vyrábajú z rôznych materiálov v širokej škále prevedení a dizajnov: rovné, zaoblené, v klasickej bielej farbe aj s rôznymi vzormi.

Technické parametre a špeciálne vlastnosti

Hmotnosť konštrukcie

Hmotnosť sadrokartónovej konštrukcie sa líši v závislosti od počtu vrstiev opláštenia:

Požiarna odolnosť

Požiarna odolnosť je závislá na skladbe nosného stropu, použitej tepelnej izolácii, počte vrstiev a typu sadrokartónových platní.

Dilatácia

Dilatácia sa v sadrokartónových konštrukciách vytvára z dvoch dôvodov:

• v miestach dilatačných spojov nosnej konštrukcie stavby je potrebné vytvoriť aj dilatačné spoje v sadrokartónových konštrukciách
• pri prekročení plošných resp. dĺžkových limitov pre sadrokartónové konštrukcie:
  1. maximálna dĺžka priamej konštrukcie je 15 m
  2. maximálna plocha konštrukcie je 100 m²

Zlepšenie technických vlastností a zdravší vzduch

Systémové podhľady Rigips sú starostlivo testované, čo zaručuje správnu funkčnosť riešenia pri dodržaní skladby a montážneho postupu. Okrem estetiky prinášajú aj zlepšenie technických vlastností konštrukcie ako napríklad akustika, požiarna odolnosť, odolnosť proti vode či mechanickému poškodeniu.

Takmer vo všetkých systémoch je možné použiť dosky s unikátnou technológiou Activ’Air®, ktorá zo vzduchu odstraňuje formaldehyd. Ten sa bežne vyskytuje napríklad v kobercoch, nábytku, ale vzniká aj pri varení či žehlení.

Špeciálne typy dosiek a podhľadov

• Dosky Rigips 4PRO: Sú jedinečné dosky, s ktorými je možné jednoduchým spôsobom dosiahnuť vysokú rovinnosť a estetiku podhľadu. Majú všetky 4 hrany sploštené, čo zaručuje aj väčšiu pevnosť spojov, úsporu času a materiálu pri ich tmelení.

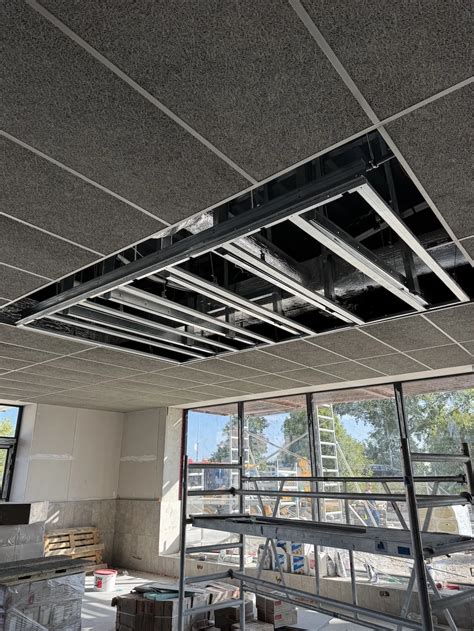

• Akustické podhľady: Zlepšujú zrozumiteľnosť reči v miestnosti alebo zabraňujú prechodu hluku z vedľajších miestností, ideálne do škôl a kancelárií. Medzi osvedčené riešenia patria:
  • Akustický zavesený podhľad MA: Zaistí odhlučnenie v rezidenčných i nerezidenčných stavbách.
  • Lamelové podhľady Gyptone: Jednoduché riešenie akustickej izolácie stropu.
  • Akustický bezškárový podhľad Rigitone: Vizuálne pútavý podhľad z perforovaných dosiek Rigitone.
  • Akustický bezškárový podhľad Gyptone BIG: Široká škála dizajnového prevedenia: hladký variant a 5 druhov perforácií v rôznom usporiadaní.

  Okrem celých systémov ponúkame aj samostatné kazety, lamely a príslušenstvo na montáž podhľadov. Kazety a lamely s rôznym typom perforácií pre lepšiu akustiku a originálny vzhľad.

• Podhľady určené do vlhkých priestorov: Odolajú až 90% vzdušnej vlhkosti, vhodné napríklad do kúpeľní, bazénov, priemyselných kuchýň alebo nemocníc.
• Podhľady odolné proti nárazu: Hodia sa hlavne do telocviční a športových hál.
• Hygienické podhľady: Vhodné do priestorov s vyššími nárokmi na hygienu. Všetky kazety sú odolné proti požiaru aj vlhkosti a majú antibakteriálny netoxický povrch.
• Dosky Gyptone: Sú dostupné v rovnom i ohybnom prevedení, dosky Rigitone Climafit Activ’Air® navyše chránia pred elektrosmogom.
• Kazety z minerálnej vlny: Okrem optimálnej akustiky zabezpečujú aj tepelnú izoláciu.

Podrobný montážny postup sadrokartónového podhľadu

Inštalácia sadrokartónu na strop je náročná, ale s týmto podrobným návodom ju určite zvládnete. Systémovým riešením, ktoré nám poskytne najfunkčnejší podhľad, je dvojúrovňová krížová konštrukcia s jednou vrstvou dosiek. Pred zahájením montáže podhľadu si pripravíme návrh nosnej konštrukcie.

1. Vyznačenie polohy a obrysovej čiary
   Na stene sa vyznačí poloha a obrysová čiara podhľadu. Treba pamätať na to, že sa vyznačuje úroveň konštrukcie, preto sa musí zohľadniť hrúbku opláštenia 12,5 mm. Túto výšku nám pomôže určiť napríklad laserový nivelačný prístroj.
2. Penové tesnenie a obvodové profily
   Na obvodové profily R-UD sa nalepí samolepiace penové tesnenie, ktoré výraznou mierou vplýva na akustické parametre celého podhľadu. Tieto profily pripevníme natĺkacími hmoždinkami alebo iným vhodným prostriedkom podľa druhu podkladu po obvode miestnosti. Pomocou skrutiek môžeme nad určenú líniu upevniť pomocný profil UD 30.
3. Umiestnenie závesov
   Vymeriame polohu závesov. Vzdialenosť prvého pripojenia od rohu miestnosti je maximálne 200 mm. Rozostup závesov je v smere nosných profilov maximálne 900 mm a v kolmom smere maximálne 1000 mm. Drôt s hákom sa k nosnému stropu pripevní buď jedným oceľovým stropným klincom DN6 do betónového stropu, alebo jednou skrutkou s plochou hlavou typu FN na drevené stropné prvky, a to do boku trámu, kde je skrutka namáhaná na strih. Na ukotvené drôty sa cez pero namontujú závesy. Odporúčame používať štvorbodový záves pre vyššiu nosnosť a jednoduchšiu montáž. Pri použití perových závesov nastavíme požadovanú výškovú polohu.
4. Montáž nosných profilov
   Na obvodové profily R-UD sa položia nosné profily R-CD a následne sa do nich „nakliknú“ perové závesy. Hlavné profily sa svojimi koncami umiestnia na stenové profily a pripnú sa do závesov otočením o 90 stupňov. Nosné CD profily sa kladú v osovej vzdialenosti maximálne 1000 mm.
5. Montáž montážnych profilov a vyrovnanie roštu
   Montážne (kolmé) profily R-CD sa vložia do obvodových profilov a krížovými spojkami sa spoja s nosnými. Maximálny rozstup montážnych profilov je 500 mm. Osadený rošt z montážnych profilov treba ešte pred pripevnením sadrokartónových dosiek výškovo vyrovnať do vodorovnej polohy vodováhou alebo laserovým nivelačným prístrojom. Pomocou dosky vyrovnáme medzery vzniknuté medzi ňou a profilom spustením závesu. Pokiaľ chceme zvýšiť tepelnú a zvukovú izoláciu stropu, je vhodné položiť na jeho konštrukciu minerálnu vlnu.
6. Pripevnenie sadrokartónových dosiek
   Keď je nosná konštrukcia hotová, pripevníme k nej sadrokartónové dosky - najlepšie dvojmetrové, aby sme ich nemuseli rezať. Sadrokartónové dosky s pozdĺžnymi aj priečnymi hranami s hrúbkou 12,5 mm sa pripevnia na montážne profily rýchloskrutkami typu TN 212 vo vzdialenosti max. 170 mm. Dosky sa vždy orientujú dĺžkou kolmo na montážne profily. Dosky kladieme dĺžkou kolmo na montážne profily tak, aby nedochádzalo k vytváraniu krížových spojov. Na šírku každej dosky by malo byť najmenej 9 skrutiek v rozostupoch asi 15 cm. Okrajové dosky je možné v prípade potreby zrezať nožom. Ich šírka by však nemala byť menšia ako 30 cm. Spoj priečnych hrán dosiek musí byť umiestnený na montážnom profile. Priečne škáry susedných dosiek sa musia vystriedať minimálne o jeden montážny profil, aby nedochádzalo k tvoreniu krížových spojov. Montáž sadrokartónových dosiek na strop by mala prebiehať pozdĺž smeru svetla, aby nedochádzalo k viditeľnosti škár.
7. Tmelenie a finálna úprava
   Pri napojení podhľadu s obvodovými stenami sa ponechá škára so šírkou približne 6 mm, ktorá zabezpečí priestor na správne vytmelenie tohto napojenia. Na vyplnenie škár, spojov, rohov, prasklín a trhlín v sadrokartóne vám dokonale poslúži špeciálny akrylátový tmel Prefect Seal Akryl Premium od spoločnosti Bostik. Ide o plasticko-elastický tesniaci tmel, ktorý zaručuje dobrú priľnavosť a trvalé spojenie. Ak pracujeme pod časovým tlakom, je vhodné použiť akrylátový tmel Perfect Seal Akryl Ihneď pretierateľný. Aplikácia akrylu by sa mala začať správnou prípravou kartuše, t.j. odrezaním špičky aplikátora zhruba na šírku škáry. Aby nedošlo k znečisteniu okolia vyplňovanej škáry, je dobré ju po stranách ochrániť maliarskou maskovacou páskou. Škárovací tmel na tmelenie dosiek sa rozrobí s vodou podľa pokynov výrobcu na obale. Na spoje dosiek sa nanesie tenká vrstva škárovacieho tmelu. Do vrstvy tmelu sa vloží výstužná sklovláknitá páska a zľahka sa pretiahne špachtľou s tenkou vrstvou tmelu. Sploštené hrany dosiek uľahčujú základné tmelenie, keďže tmel s páskou sa nanáša len do vybratia hrán dosiek. Špachtľou sa pretmelia hlavy skrutiek. Do škáry medzi podhľadom a okolitými stenami sa nalepí samolepiaca klzná páska a následne sa škára vyplní tmelom. Po obvode podhľadu sa vloží do tenkej vrstvy tmelu sklovláknitá výstužná páska. Postupuje sa rovnako ako pri tmelení spojov dosiek. Po zaschnutí prvej vrstvy tmelu sa spoje druhýkrát prestierkujú škárovacím tmelom. Tmel treba hranou hladidla roztiahnuť do šírky a uhladiť dostratena. Na konečnú úpravu povrchu možno použiť pastový tmel, ktorý je vhodný na finálne tmelenie. Škáry sa vyhladzujú špachtľou, stierkou alebo prstom namočeným v mydlovej vode, a to do 10 minút (v prípade akrylátu Perfect Seal Premium) alebo do 2 minút (pri použití akrylátu Perfect Seal Akryl ihneď pretierateľný) od nanesenia akrylátu. Maliarsku pásku odstráňte ihneď po dokončení úpravy škárovacej hmoty. Rýchlo brúsiteľný, ľahký AKRYLOVÝ NÁTER na vyplnenie aj hlbokých, statických trhlín, dutín alebo medzier v stenách, stropoch, spojoch sadrokartónu a na maskovanie hláv skrutiek v interiéroch.
8. Prebrúsenie a príprava na maľovanie
   Po zaschnutí tmelu sa povrch prebrúsi brúsnou mriežkou pripevnenou do ručného držiaka. Treba dať pozor, aby sa neporušila výstužná páska ani priliehajúci povrch kartónu sadrokartónových dosiek. Podhľad je pripravený na maľovanie. Tento krok umožní, aby sme mohli pristúpiť k maľovaniu povrchu zníženého stropu.

Bezpečnosť a osvedčené postupy

Ako zhotoviť podhľad, aby čo najdlhšie plnil svoju funkciu a predovšetkým neohrozoval našu bezpečnosť? Je dôležité vyhnúť sa inštalácii podhľadu pri nepriaznivých poveternostných podmienkach a preťažovaniu konštrukcie, napríklad zavesením predmetov.

Poradenstvo a podpora

Naši technickí špecialisti vám radi pomôžu s výberom materiálu, spočítajú jeho potrebné množstvo a orientačné ceny a navyše vás usmernia priamo k najbližšiemu predajcovi. V programe Selektor nájdete všetky naše podhľadové systémy a môžete si jednoducho navrhnúť konštrukciu podľa svojich požiadaviek. Pre domácich kutilov máme k dispozícii množstvo montážnych návodov a rád, pomocou ktorých bude montáž podhľadu hračka.
