V súčasnosti sa čoraz častejšie hovorí o stropnom chladení ako o modernom a efektívnom spôsobe regulácie teploty v interiéri. Chladenie budov sa stáva v posledných rokoch nevyhnutnosťou. Stále rastúce teploty predovšetkým v letných mesiacoch útočia na teplotné rekordy a akýkoľvek pobyt vnútri obydlia vyžaduje ochladzovanie priestorov. Klasické chladenie budov pomocou klimatizácie však má niekoľko nevýhod, ku ktorým patrí predovšetkým prúdenie veľmi studeného vzduchu, teplotné zlomy, rýchla výmena vzduchu, vírenie prachu a alergénov. Pre udržanie teplotnej pohody, rovnomerného ochladenia a optimálnej vlhkosti vzduchu je ideálnym riešením stropné chladenie.
Stropné chladenie je systém, ktorý využíva plochu stropu na distribúciu chladného vzduchu. Princíp jeho fungovania spočíva v ochladzovaní stropných panelov, ktoré následne odovzdávajú chlad na vzduch v miestnosti. Tento spôsob chladenia je považovaný za veľmi efektívny, pričom má niekoľko výhod v porovnaní s tradičnými klimatizačnými systémami. Medzi rôznymi systémami chladenia sa stropné chladenie Fermacell vyznačuje svojou unikátnou konštrukciou a vlastnosťami. V tomto článku sa pozrieme na jeho výhody, nevýhody, aplikácie, ako aj na perspektívy budúcnosti v oblasti komfortného bývania.
Výhody a Nevýhody Stropného Chladenia Fermacell
Kľúčové Výhody
- Energetická efektívnosť: Jednou z hlavných výhod stropného chladenia je jeho energetická efektívnosť. Systémy Fermacell sú navrhnuté tak, aby minimalizovali spotrebu energie, čo vedie k nižším nákladom na prevádzku. Navyše, využíva veľkú plochu stropu, vďaka čomu chladiaca tekutina nemusí byť intenzívne chladená, ale stačia mu aj nízko-potenciálne zdroje ochladzovania. Čo sa rovná možnosti využitia ekonomických zdrojov, ako sú tepelné čerpadlá.
- Komfort a pohoda: Chladenie cez strop vytvára rovnomernú teplotu v miestnosti, čím sa zvyšuje komfort obyvateľov. Tento systém zabraňuje nepríjemným teplotným výkyvom, ktoré sú bežné pri tradičných klimatizáciách. Stropné chladenie sála chlad bez toho, aby spôsobovalo prúdenie studeného vzduchu, ktoré je nielen príčinou letných prechladnutí, ale taktiež priamo súvisí s vírením prachu a alergénov.
- Estetika a priestorová úspora: Stropné chladenie Fermacell je skryté v stropnej konštrukcii, čím sa eliminuje potreba viditeľných klimatizačných jednotiek. To nielenže zlepšuje vzhľad miestnosti, ale aj šetrí priestor.
Potenciálne Nevýhody
- Počiatočné náklady: Jednou z hlavných nevýhod je vysoká počiatočná investícia do inštalácie. Systémy chladenia Fermacell si vyžadujú odbornú montáž a kvalitné materiály, čo môže byť nákladné.
- Údržba a opravy: Údržba stropného chladenia môže byť zložitá, najmä ak sa vyskytne porucha. Opravy môžu vyžadovať zásah odborníkov, čo môže byť časovo aj finančne náročné.
Technológia Fermacell a Panely HEAT
Sadrovláknité dosky fermacell® dosahujú svoju osvedčenú kvalitu presvedčivou celkovou koncepciou, ktorá začína už vo výrobe. Sadrovláknité dosky fermacell® sa skladajú zo sádry a papierových vlákien, ktoré sa získavajú recykláciou. Na výrobných linkách sa po pridaní vody a bez ďalších pojív stláča homogénna zmes týchto dvoch prírodných surovín pod vysokým tlakom na pevné dosky, ktoré sa sušia a režú na príslušné formáty. Firma Fermacell je jedna z najstarších v Európe, ktorá sa zaoberá takouto výrobou a je na trhu viac ako 100 rokov.
Fermacell® je ako stavebnou a protipožiarnou doskou tak aj doskou do vlhkých miestností. Rakúsky inštitút pre stavebnú biológiu testoval používané suroviny, výrobný postup aj konečný produkt fermacell®. Správa o skúškach tohto renomovaného inštitútu potvrdzuje, že sadrovláknité dosky fermacell® sú najlepšou voľbou nielen zo stavebne-biologického hľadiska. Sadrovláknité dosky ďalej vynikajú vďaka svojej vysokej stability, veľkej pevnosti a tiež odolnosti.
Dosky HEAT, vhodné na stenové vykurovanie alebo chladenie, boli certifikované podľa EN 442-2 v Strojírenskom skúšobnom ústave s.p. Brno. Tieto dosky sú vyrábané z kvalitných nemeckých komponentov, kde základný nosný materiál je sadrovláknitá doska Fermacell a rúrky REHAU - Rautherm -S 10,1 mm, ktoré sú zafrézované zo zadnej časti dosky. Rúrky, ktoré sú vkladané do dosiek sú od firmy Rehau. Rúrky majú kyslíkovú bariéru a sú elektronicky kontrolované pri výrobe, čo zabezpečuje ich stálu hrúbku a stále technické parametre, ktoré sú deklarované. Tieto dva hlavné komponenty tvoria sálavú tepelnú dosku HEAT.

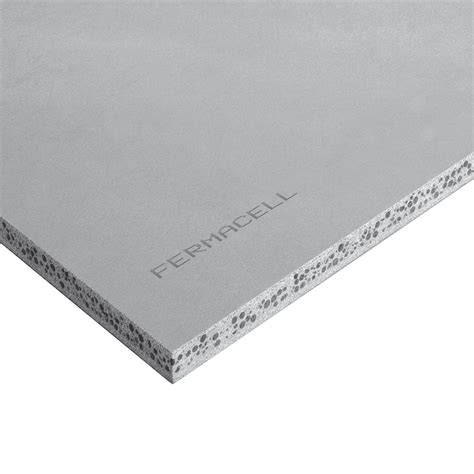

Sadrovláknitá doska Fermacell je hrubá 15 mm a má základný rozmer o šírke 623 mm, výšku je možné upraviť, pričom štandard je 2500 mm. Doska neobsahuje žiadne chemické prímesi, je vyrobená z 80% sadry a 20% papieru. Sadra a papier sú dokonale premiešané a pod veľkým tlakom zlisované na požadovanú hrúbku.
Nový typ panelu HEAT pre stenové sálavé vykurovanie sú vyrábané zo zosilneného impregnovaného sadrokartónu, podľa DIN 18180/ EN 520. Panely majú odolnosť na oheň B, s1, d0 podľa normy EN 13501-1. Pozor, panel nie je vhodný na výrobu protipožiarnych stropov podľa triedy odolnosti F30 ani s vyššou odolnosťou. Novou aplikáciou panelov, ktoré obsahujú sklené vlákna, sme zvýšili ich nárazuvzdornosť a pevnosť v ohybe. Súčiniteľ tepelnej vodivosti sadrokartónovej dosky je 0,22W/mk. Dosky sú zdravotne nezávadné. V doske sú použité rúry PE-Xa 9,9x1, od renomovanej firmy UPONOR s veľmi nízkou drsnosťou 0,004. Rozostupy medzi rúrami sú cca 45mm a pri kraji 50mm. Uloženie rúr je v tvare slimáka. Polystyrén EPS 200 z vrchnej strany panelu v hrúbke 25mm zvyšuje izolačné vlastnosti panelu a čiastočne zvyšuje aj jeho výkon. Rozšírili sme aj rozmerovú radu panelov: ponúkame 4 nové rozmerové tvary stenových vykurovacích panelov. Zároveň vieme na požiadanie vyrobiť aj atypické rozmery panelov. Rozmerové rady panelov HEAT Vám dávajú rôzne možnosti usporiadania stropných panelov v požadovanom priestore.
Parametre panelov Fermacell HEAT
| Parameter | Hodnota / Popis |
|---|---|
| Základný materiál panelu | Sadrovláknitá doska Fermacell |
| Hrúbka dosky | 15 mm |
| Štandardná šírka panelu | 623 mm |
| Štandardná výška panelu | 2500 mm (možnosť úpravy a atypických rozmerov) |
| Zloženie dosky | 80% sadra, 20% papier (bez chemických prímesí) |
| Typ rúrok (Rehau) | REHAU - Rautherm -S 10,1 mm (zafrézované zo zadnej časti) |
| Typ rúrok (Uponor, nový typ) | PE-Xa 9,9x1 |
| Rozostupy medzi rúrami | cca 45 mm (pri kraji 50 mm) |
| Uloženie rúr | V tvare slimáka |
| Izolácia (vrchná strana) | Polystyrén EPS 200, hrúbka 25 mm |
| Súčiniteľ tepelnej vodivosti | 0,22 W/mK |
| Odolnosť na oheň (nový typ) | B, s1, d0 (podľa EN 13501-1) |
| Ďalšie vlastnosti nového typu | Zosilnený impregnovaný sadrokartón, sklené vlákna pre vyššiu nárazuvzdornosť a pevnosť v ohybe |
Varianty Stropného Chladenia
Okrem panelov Fermacell existujú aj iné spôsoby realizácie stropného chladenia, ktoré sa líšia inštaláciou a charakteristikami.
Suchý systém stropného chladenia Fermacell
Suchý systém stropného chladenia využíva rúrok zapustených v sadrovláknitých doskách. Sadrovláknité dosky vystužuje buničinová vláknina, ktorá zabraňuje ich oslabeniu vo zvlášť namáhaných miestach. Suchý systém sa aplikuje ako podhľad na drevenú či kovovú konštrukciu. Výhodami suchého spôsobu inštalácie je zamedzenie časovým stratám čakaním na vyschnutie omietky, možnosť aplikácie pri sanácii či rekonštrukcii budov a okamžitá pripravenosť k zamalovaniu. Hodí sa aj všade tam, kde prevládajú suché stavebné systémy.
Mokrý systém stropného chladenia
Mokrý systém stropného chladenia sa ukladá do upevňovacích líšt, ktoré sa prekryjú omietkou. Lišty majú rozstup 7,5 - 15 cm. Ako omietací materiál je možné využiť celú škálu omietok. Výhodou mokrého spôsobu je možnosť realizácie v neskorších fázach výstavby aj na nízke stropy (zníženie stropu dosahuje len 2,5 cm). Navyše výborne pokrýva všetku plochu stropu, jeho obstarávacie náklady sú nižšie a efektivita naopak vyššia, vďaka čomu dosahuje výborných prevádzkových nákladov.
Temperovanie betónového jadra (BKT)
Temperovanie betónového jadra, skratkou BKT z nem. Betonkerntemperierung, je systém vykurovania a chladenia určený pre masívne konštrukcie. Systém je dimenzovaný na masívne betónové dielce a ich akumulačnú schopnosť uchovávať teplo či chlad. Preto je vykurovanie či ochladzovanie budov plánované predovšetkým na nočné a mimoprevádzkové hodiny, lebo tepelné nabitie betónových dielov zaberie oveľa viac času než u bežného stropného vykurovania/chladenia. Systém temperovania betónového jadra vyžaduje nízke investičné náklady v porovnaní s alternatívami. To dopĺňa rozľahlá vykurovacia/ochladzovacia plocha, ktorá umožňuje nasadenie nízko-potenciálnych tepelných tekutín, ktorých ohrev či ochladzovanie je menej ekonomicky náročné a ústi v ďalšie prevádzkové úspory.
Správne vetranie strechy - vyvážený strešný systém
Montáž Suchého Systému Fermacell na Rošt
Pri montáži stropného chladenia Fermacell platia zásady, ktoré sú totožné s montážou sadrovláknitých dosiek Fermacell. Používajú sa dva základné spôsoby montáže: montáž na rošt alebo montáž lepenia dosiek priamo na stenu. Podrobnejšie sa pozrieme na montáž na rošt, ktorá je často preferovaná.
Príprava Roštu a Rozvodov
Používajú sa dva druhy roštov - oceľový a drevený. Výhodnejší z pohľadu montáže je oceľový rošt. Na stenu sa naskrutkujú C-profily, ktoré budú naskrutkované vo vertikálnej rovine: podlaha - strop. Rozostup medzi oceľovým profilom bude osovo 625 mm, pretože šírka dosky HEAT je 625 mm. Zásada je, že rošt musí byť naskrutkovaný v 100% vertikálnej rovine, aby dosky, ktoré sa budú skrutkovať na rošt, boli tiež v rovine a neboli navzájom odskočené. Tesne nad podlahou za roštom alebo v podlahe - v potere sa uloží rozvodný systém. Systém sa zapojí do Tichelmana a pod každým panelom je vývod na pripojenie. Prípojné rúrky sú priemeru 22 mm a majú vývody pre panel priemeru 10 alebo priemeru 8, záleží to od typu rúrky, ktorá je použitá v paneli HEAT. Na prívode rúrky sa do izby osadí termoregulačná hlavica, ktorou sa bude dať regulovať celá izba, resp. stena.
Je dôležité si uvedomiť, že spájanie a napojenie rúrok zo stenovej dosky je potrebné zlúčiť s daným typom rúry. Napríklad, rúrky od firmy Rehau je možné napájať iba so súčiastkami a komponentmi od firmy Rehau, aby bola zachovaná záruka. Toto platí pre každý typ rúrky. Zjednodušene, ak je výrobca rúrok firma Rehau, používajte doplnky Rehau, ak je výrobca firma Wavin, používajte doplnky Wavin, atď. Pred priskrutkovaním dosiek na rošt treba vyrezať do dosiek otvory na zásuvky tak, aby nepoškodili a neboli v dráhe trubiek, ktoré sú osadené v doske. Treba súčasne natiahnuť aj elektroinštaláciu a nechať vývody káblov na zásuvky alebo na iné zariadenia (dátové, telefónne, TV...).
Inštalácia a Spájanie Panelov
Na takto predpripravený rošt sa začínajú skrutkovať dosky. Zásadou je, že prvá doska musí byť osadená v 100% vertikálnej rovine, pretože ďalšie dosky sa budú prikladať k prvej, a aj malá nepresnosť sa bude znásobovať. Zarezáva sa vrch dosky, kde nie sú rúrky. Zarezať dosku treba hore presne; ak tam vznikne +/- 3 mm medzera, je možné ju dodatočne zatrieť akrylátovým tmelom. Predpripravený a zarezaný panel (panel je zarezaný na celkovú výšku izby) tesne pred priskrutkovaním sa napojí na predpripravený prípojný systém.
Druhá možnosť je panel zarezať tak, že panel bude menší o cca 100 mm ako je výška steny, na ktorú ideme panely šróbovať. Po prirazení k stropu nám vznikne v spodnej časti medzera 100 mm, ktorá slúži na napojenie systému a prípadnú tlakovú kontrolu systému. Keď je panel napojený na systém, priloží sa k oceľovému roštu, prirazí k stropu a priskrutkuje. Po priskrutkovaní panelu sa hrana, ktorá sa bude opierať o ďalšiu priloženú dosku, dôkladne očistí od prachu. Ideálne čistenie je povysávať prach z hrany dosky a pretrieť vlhkou handričkou - tento krok je veľmi dôležitý, ak sa nechce, aby vznikla po čase prasklina medzi doskami.

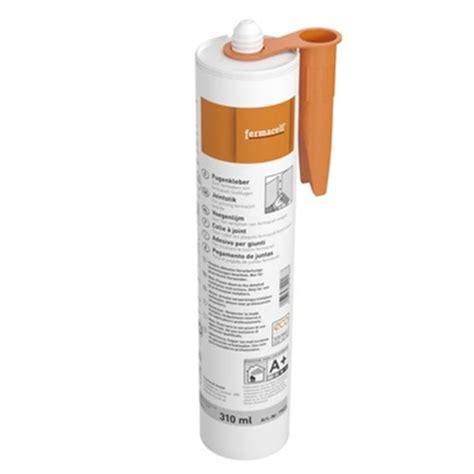

Na priskrutkovaný panel s očistenou hranou sa nanesie polyuretánové lepidlo Fermacell (špárovacie lepidlo Fermacell č.výrobku 79023), ktoré má špeciálnu špicu prispôsobenú na nanášanie lepu na hranu dosky. Očistí sa od prachu nasledujúca doska, napojí sa na rozvod a pritlačí k už naskrutkovanej doske, a nová doska sa priskrutkuje. Zásadou je, že lepidlo spomedzi dosiek musí byť vytlačené po celej dĺžke špáry. Týmto je zaistená kontrola, že dosky boli navzájom dostatočne pritlačené. Tento postup sa opakuje až do ukončenia obkladania celej steny.
Záverečné Úpravy a Kontrola
Keď sú týmto postupom obložené a pozapájané všetky dosky stropného chladenia, urobí sa tlaková skúška a vytlačia sa všetky vzduchové bubliny tlakovým prepláchnutím systému. Zapojí sa systém a skontroluje sa tesnosť všetkých spojov. Keď tlak vody v systéme neklesá a spoje sú bez náznaku úniku vody, je možné spodnú soklovú časť zakryť postupom, ako pri skrutkovaní a lepení celých panelov. Takto pripravenú stenu je možné očistiť pevnou špachtľou na spojoch od lepidla, ktoré vystúpilo zo špár. Skrutky musia byť dotiahnuté tak, aby sa dali zatmeliť špárovacím tmelom Fermacell. Nakoniec sa zatmelia všetky malé ryhy jemným finálnym tmelom Fermacell a zatmelené miesta sa prebrúsia. Z takto pripravenej steny je potrebné odstrániť prach a je možné ju namaľovať interiérovou farbou.
Správne vetranie strechy - vyvážený strešný systém
Údržba Systému Stropného Chladenia Fermacell
Systém je po prepláchnutí a odskúšaní tesnosti spojov bezúdržbový. Treba však dbať na vlhkosť a maximálnu teplotu vody v systéme. Sadrovláknité dosky z dlhodobého hľadiska znášajú relatívnu vlhkosť 40% - 80% pri teplotách vyšších ako 10°C. Voda, ktorá tento systém vykuruje (čo sa týka kombinovaných systémov), by nemala mať vyššiu teplotu ako 50°C. Pri dlhodobej vysokej vlhkosti sa môže sadrovláknitá doska začať deformovať a môže nastať až jej úplná deštrukcia, preto je dôležité dodržiavať odporúčané parametre.
Aplikácie a Budúcnosť Stropného Chladenia

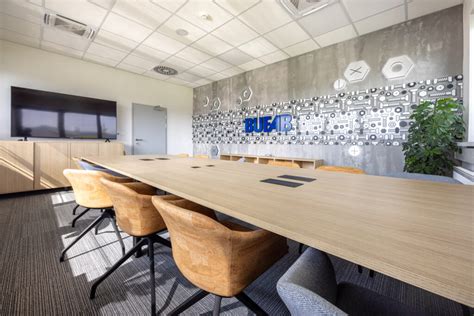

Stropné chladenie je vhodné pre rôzne typy priestorov, vrátane obytných domov, kancelárií, hotelov a komerčných budov. V závislosti od typu budovy a jej využitia sa môže systém prispôsobiť špecifickým potrebám. Vzhľadom na zmeny v klíme a rastúce nároky na energetickú efektívnosť sa očakáva, že stropné chladenie sa stane čoraz populárnejším. Technológie sa neustále vyvíjajú, čo môže viesť k zlepšeniu efektivity a zníženiu nákladov, a tým k širšej dostupnosti a uplatneniu tohto moderného riešenia.
