Prepäťová ochrana v rozvádzači: Komplexný sprievodca inštaláciou a typmi

Prepäťové ochrany, inak známe aj ako zvodiče prepätia (SPD - Surge Protective Device), predstavujú dôležitý bezpečnostný prvok v každej elektroinštalácii. Ich úlohou je eliminovať riziká spojené s náhlym zvýšením napätia - najčastejšie v dôsledku bleskových výbojov, porúch v distribučnej sieti či chýb v samotnej inštalácii. Toto náhle prepätie môže byť spôsobené bleskom, spínacími aktivitami v elektrickej sieti alebo inými vnútornými zdrojmi. Prepäťová ochrana chráni elektroniku pred náhlym zvýšením napätia.

Moderná elektronika je veľmi citlivá na prepätia, ktoré môžu vznikať v dôsledku úderu blesku (priameho alebo blízkeho) alebo bežných spínacích procesov v sieti. Zrejme aj vy poznáte niekoho, komu bežná búrka spôsobila nepríjemnosti ako napríklad vyhorené spotrebiče. Nešťastie nechodí po horách, no stačí taký malý detail, ako je správne vyriešená prepäťová ochrana a človek ani v takýchto prípadoch nemusí rátať škody na majetku alebo nebodaj na zdraví. Prepäťová ochrana je dôležitou prevenciou pred zničením elektroniky a neplánovanými výpadkami. Vďaka nej môžete jednoducho ochrániť zariadenia vo vašej domácnosti, firme alebo kdekoľvek, kde je to nevyhnutné, a ušetriť si prípadné starosti aj peňaženku.

Čo je prepäťová ochrana a ako funguje?

Prepätie je krátkodobé zvýšenie napätia v elektrickej sieti, ktoré presiahne bežnú menovitú hodnotu 230 V v jednofázovej sústave. Aj keď trvá len niekoľko mikrosekúnd, dokáže spôsobiť vážne škody. Najčastejším zdrojom prepätia je atmosférický výboj, teda blesk. Zásah do vedenia alebo do blízkej budovy vyvolá prudký impulz, ktorý sa cez elektrickú sieť šíri až do domácnosti. Prepätie však vzniká aj pri spínacích operáciách v sieti, napríklad pri zapínaní výťahov, motorov či klimatizácie.

Staršie spotrebiče pracovali s robustnejšími súčiastkami, zatiaľ čo dnešná elektronika využíva miniatúrne polovodiče, ktoré sú extrémne citlivé. Aj malé prepätie dokáže skrátiť životnosť zariadenia alebo ho úplne zničiť.

Aby sme vedeli, prečo je prepäťová ochrana taká dôležitá, je potrebné pochopiť jej fungovanie. Nejde o zložitý systém, ale o premyslený mechanizmus, ktorý dokáže odkloniť alebo pohltiť nadbytočnú energiu skôr, než poškodí vaše spotrebiče. Princíp fungovania je jednoduchý. Prepäťová ochrana sa správa ako ventil, ktorý pri prekročení povolenej hranice odkloní alebo absorbuje nadbytočnú energiu. Tá sa bezpečne odvedie do zeme namiesto toho, aby sa dostala k citlivej elektronike.

Rozdiel medzi prepäťovou ochranou a ističom je zásadný. Istič chráni pred nadprúdom a skratom, zatiaľ čo prepäťová ochrana reaguje na napäťové špičky.

Typy prepäťových ochrán a ich klasifikácia

Prepäťové ochrany sa delia podľa triedy ochrany, ktorá určuje ich schopnosť zvládať rôzne úrovne prepätia:

• Typ 1 (T1 / B): Hrubá ochrana. Určená proti priamemu úderu blesku. Tento druh je kľúčový pri ochrane pred veľkými prepätiami, napríklad úderom blesku a podobne. Vhodným miestom na inštaláciu je vstup do budovy (hlavný rozvádzač) ako prvá línia ochrany.
• Typ 2 (T2 / C): Stredná ochrana. Najbežnejší typ, ktorý chráni pred nepriamymi účinkami blesku a spínacím prepätím. Určené na ochranu pred stredne silnými prepätiami, ktoré vznikajú v elektrickej sieti napríklad pri spínaní zariadení. Umiestňuje sa v domových rozvádzačoch.
• Typ 3 (T3 / D): Jemná ochrana. Inštaluje sa čo najbližšie ku chránenému spotrebiču (napr. počítače, televízory či audio technika, ktorá dokáže ochrániť koncové zariadenia). Prepäťová ochrana typu 3 (trieda III, D) je určená pre kategóriu prepätia I, kde je koordináciou izolácie stanovené maximálne prepätie 1,5 kV pre sieť 230/400 V. Táto prepäťová ochrana slúži na zvedenie energie prepäťových impulzov vo vedeniach na konci zásuvkových okruhov alebo v rozvádzačoch elektrických strojov zariadení.

Existujú aj kombinované zvodiče, ktoré spájajú viacero typov ochrany, napríklad Typ 1+2 (T1+T2 / B+C) alebo dokonca Typ 1+2+3.

Klasifikácia SPD podľa normy UL 1449

Norma UL 1449 je definitívnym štandardom pre prepäťové ochrany (SPD) v Severnej Amerike, pričom ich kategorizuje do rôznych typov na základe miesta inštalácie a možností. Táto klasifikácia dopĺňa medzinárodné normy a poskytuje detailnejšie pochopenie umiestnenia a funkcie SPD.

• Prepäťové ochrany typu 1 (permanentne pripojené, pevne zapojené):
  • Miesto inštalácie: Inštaluje sa medzi sekundárne vinutie servisného transformátora a stranu vedenia hlavného nadprúdového odpojovača (OCPD) alebo na stranu záťaže hlavného servisného OCPD. Zahŕňa zásuvka pre meranie watthodín SPD.
  • Kľúčová vlastnosť: Musí byť uvedené bez nutnosti externého nadprúdového ochranného zariadenia, čím sa eliminuje riziko nesprávneho párovania OCPD.
  • Nominálny vybíjací prúd (In): Určené pre vysokú expozíciu, buď 10 kA alebo 20 kA.
  • Ideálne pre: Primárna ochrana vstupu do prevádzky, obzvlášť prepäťová ochrana pre celý dom a kritickú infraštruktúru, kde prepätia vznikajú zvonku.
• Prepäťové ochrany typu 2 (permanentne pripojené, pevne zapojené):
  • Miesto inštalácie: Nainštalované na strana záťaže hlavného servisného zariadenia OCPD (napr. hlavný panel, podpanely).
  • Kľúčová vlastnosť: Môže alebo nemusí vyžadovať externý OCPD, ako je uvedené v ich zozname a označení NRTL.
  • Nominálny vybíjací prúd (In): Ponúka viac možností: 3 kA, 5 kA, 10 kA alebo 20 kA.
  • Ideálne pre: SPD pre montáž na panel zabezpečenie sekundárnej ochrany v rámci rozvodov budovy, priemyselná prepäťová ochrana a komerčné elektrické systémy.
• Prepäťové ochrany typu 3 (miesto použitia):
  • Miesto inštalácie: Inštalované s minimálnou dĺžkou vodiča 10 metrov (30 stôp) od servisného panela, ak špeciálne hodnotené ako typ 2 (s minimálnym menovitým prúdom 3 kA In). Zahŕňa prepäťové ochrany, zásuvné prepäťové ochrany a zásuvkové SPD.
  • Ideálne pre: Ochrana jednotlivých citlivých zariadení, ako napríklad počítače, systémy domácej zábavy, medicínske vybavenie a kancelárska technika priamo v mieste použitia.

Typy SPD podľa druhu prúdu

Podľa toho, či riešite obvod so striedavým prúdom, čo je väčšina domácností a komerčných objektov, budete potrebovať prepäťovú ochranu s označením AC SPD alebo tú, ktorá je špeciálne navrhnutá pre jednosmerné obvody - DC SPD. Príkladom je ochrana fotovoltaických systémov, solárnych panelov alebo nabíjacích staníc pre elektromobily.

Kľúčové parametre a symboly prepäťovej ochrany

Prepäťové ochrany (SPD) sú v schémach zapojenia znázornené špecifickými symbolmi a označeniami, ktoré udávajú ich technické vlastnosti. Pochopenie týchto parametrov je nevyhnutné pre správny výber a inštaláciu SPD.

• Un (Nominálne prevádzkové napätie): Štandardné napätie, pri ktorom SPD pracuje za normálnych podmienok. Napríklad prepäťová ochrana s menovitým napätím Un = 220 V by bola navrhnutá tak, aby optimálne fungovala v napájacom systéme 220 V.
• Up (Úroveň ochrany pred napätím): Toto je maximálne napätie, ktoré SPD prepustí za menovitých podmienok vybíjania. Nižšia hodnota Up znamená lepšiu ochranu pre zariadenia zapojené v následnej sieti.
• Uc (Maximálne trvalé prevádzkové napätie): Toto sa vzťahuje na najvyššie striedavé alebo jednosmerné napätie, ktoré môže byť nepretržite privádzané na SPD bez spustenia jeho ochranných mechanizmov.
• Iimp (Impulzný prúd): Označuje schopnosť SPD zvládnuť nárazový prúd (často meraný v kA), čo je maximálna úroveň bleskovej energie, ktorú zariadenie znesie bez poruchy.
• Imax (Maximálny vybíjací prúd): Predstavuje najvyššiu vybíjaciu prúdovú kapacitu SPD, čo zdôrazňuje jeho odolnosť voči vysokoenergetickým prepätiam.

Každý z týchto parametrov je nevyhnutný pre výber SPD, ktorý zodpovedá vašim potrebám elektrickej ochrany. V závislosti od modelu zariadenia sa tieto hodnoty môžu líšiť, preto je pre zabezpečenie kompatibility s vaším systémom nevyhnutné skontrolovať špecifikácie na štítku SPD.

Prehľad dôležitých parametrov prepäťových ochrán

Inštalácia prepäťovej ochrany do rozvádzača

Návrh a inštaláciu prepäťovej ochrany musí vykonať kvalifikovaný projektant alebo elektrotechnik. Na začiatok je dôležité poznamenať, že s elektrinou môže manipulovať len osoba, ktorá má na to adekvátne skúšky. Preto by ste sa mali vždy obrátiť na odborníka. Ak vás však zaujíma postup, presný návod na zapojenie prepäťovej ochrany vždy závisí od konkrétneho typu a umiestnenia, pričom rolu zohrávajú aj individuálne parametre celkovej elektroinštalácie.

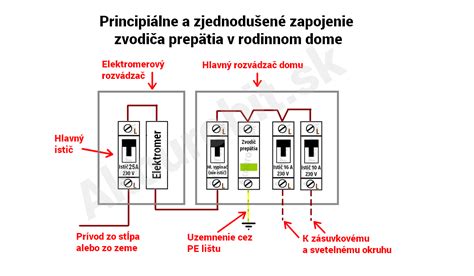

Pochopenie princípu zapojenia prepäťovej ochrany v rozvádzačoch je kľúčové pre bezpečnosť elektrických obvodov. Tento druh ochrany v podstate pomáha predchádzať potenciálnym škodám spôsobeným prechodným prepätím. Hlavnou súčasťou tohto systému je prepäťová ochrana, ktorá je zapojená do rozvádzača. Jeho primárnou funkciou je umožniť prechod normálneho napätia, ale v prípade prepätia odvedie prepätie do zeme, čím ochráni zvyšok systému.

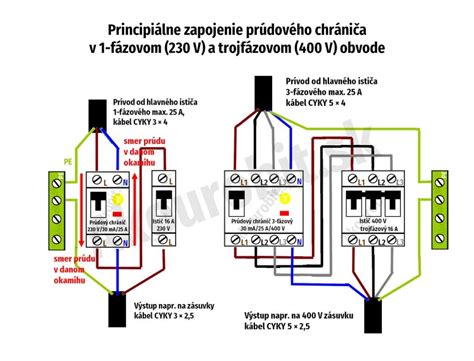

Postup pripojenia prepäťovej ochrany v rozvádzači

Proces pripojenia prepäťovej ochrany v rozvádzači sa zameriava predovšetkým na zabezpečenie a zapojenie zariadenia.

1. Vypnutie napájania: Najprv sa musí vypnúť napájanie, aby sa zabezpečila bezpečnosť. Uistite sa, že rozvádzač a všetky pripojené zariadenia sú vypnuté a riadne izolované od zdroja napájania. Pri práci s elektroinštaláciou používajte izolované náradie.
2. Montáž SPD: Potom sa prepäťová ochrana pripevní k rozvádzaču pomocou vhodného montážneho príslušenstva, napríklad na DIN lištu. Pred inštaláciou prepäťovej ochrany si overte kompatibilitu maximálneho vybíjacieho prúdu zariadenia s vaším rozvádzačom.
3. Zapojenie vodičov: Ďalší krok zahŕba zapojenie zariadenia prepäťovej ochrany, ktoré vo všeobecnosti pozostáva z troch typov pripojení - vedenie (fáza), neutrál a zem. Prepäťová ochrana sa vždy inštaluje za hlavným ističom a čo najbližšie k prívodu elektriny. V jednofázovej sieti sa pripája fázový vodič, nulový vodič a ochranný vodič. V trojfázovej sústave sa zapájajú všetky tri fázy spolu s nulovým a ochranným vodičom.
   • Fázový vodič (L) sa zapája na vstupnú svorku označenú „L“.
   • Nulový vodič (N) na svorku „N“ alebo neutrálnej lište v rozvádzači.
   • Uzemňovací vodič (PE) je potrebné pripojiť na svorku označenú symbolom uzemnenia alebo zemniacej lište.

   Pri pripájaní prepäťovej ochrany by mala byť zapojená paralelne s obvodom.

4. Kontrola a upevnenie: Nakoniec je potrebné overiť, či sú všetky spoje pevné a správne. Po vykonaní pripojení sa zariadenie bezpečne upevní do rozvádzača. Pri zapojení dbajte na to, aby nedošlo k uvoľneniu spojov - uvoľnené spoje môžu viesť k vzniku elektrického oblúka a môžu spôsobiť poškodenie rozvádzača alebo požiar. Pred obnovením napájania sa vykoná dôkladná kontrola, aby sa zabezpečilo správne a bezpečné pripojenie.

Dôležité aspekty správnej inštalácie

• Dĺžka a prierez vodičov: Použitie príliš dlhých vodičov vedie k zvýšeniu impedancie a zníženiu schopnosti efektívne odvádzať prepätia do uzemnenia. Ideálnou voľbou sú preto čo najkratšie vodiče vedené priamo a bez ohybov. Zároveň platí, že použitie vodičov s nedostatočným prierezom vedie k vyššiemu odporu uzemnenia.
• Koordinácia vodičov: Každý profesionálny elektrikár vie, že je dôležité, aby sa nechránené a chránené vodiče nekrižovali.
• Viacstupňová ochrana (kaskáda): V MURAT vždy odporúčame všetky 3 stupne prepäťovej ochrany. Dôvodom je, že každý stupeň zachytí len určitú časť prepätia.
  • V prípade, ak bude vyriešený len stupeň 1, ten objekt ochráni len pred veľkým prepätím, ale keďže dosť veľkú časť prepätia prepustí, spotrebiče to pred spálením neochráni.
  • Na druhej strane, ak by to bol len stupeň 3, je možné, že to spotrebiče ochráni, avšak ak príde väčšie prepätie, môže dôjsť aj k spáleniu samotnej prepäťovej ochrany.

  Najlepšie výsledky prináša kaskádovité usporiadanie, keď sa kombinuje T1 s T2 a často aj s T3. Správnym riešením je použitie viacstupňovej ochrany - Typ 1 pri vstupe, Typ 2 v podružných rozvádzačoch a Typ 3 pre citlivé zariadenia.

• Uzemnenie a bleskozvod: Správne zapojenie bleskozvodu a prepäťovej ochrany začína dôsledným uzemnením. Bleskozvod zachytí úder blesku a bezpečne ho odvedie cez uzemňovací systém priamo do zeme. Prepätie spôsobené týmto úderom sa však môže dostať aj priamo do vnútorných rozvodov budovy, a preto je kaskádovitá ochrana nevyhnutná.

Normy a požiadavky na inštaláciu

Požiadavky na voľbu a spôsob inštalácie prepäťových ochrán v elektrických zariadeniach budov popisuje norma STN 332000 „Elektrické zariadenia budov - ochranné zariadenia proti prepätiu“ a IEC 60364-53 „Elektrické inštalácie budov“, časť 5-53 „Výber a montáž elektrických zariadení“, sekcia 534 „Zariadenia na ochranu proti prepätiu“. Tieto normy uvádzajú aj potrebu zabezpečenia energetickej koordinácie jednotlivých stupňov v systéme prepäťovej ochrany tak, aby tieto stupne správne spolupôsobili.

Typy pripojenia prepäťových ochrán

Pokiaľ ide o zapojenie prepäťovej ochrany v rozvádzači, existujú rôzne spôsoby pripojenia, ktoré ovplyvňujú režim ochrany:

• Pripojenie CT1 (medzi každým pracovným vodičom a PE/PEN):
  • Toto pripojenie zaisťuje režim ochrany medzi každým pracovným vodičom a PE (PEN). Je tak ideálne na elimináciu pozdĺžneho prepätia, pretože zaisťuje kratšiu cestu vyrovnania potenciálu, a tým aj menšiu napäťovú ochrannú úroveň medzi pracovnými vodičmi a PE, resp. PEN (iba jeden ochranný prvok).
  • Nevýhoda: Vodiče N a PE nie sú galvanicky oddelené. Ak je inštalovaný SPD v obvode za prúdovým chráničom, zvyšuje sa riziko jeho nechceného vybavenia.
  • Použitie: Pripojenie CT1 sa využíva najmä pri prepäťovej ochrane typu T1, resp. prepäťovej ochrane T1 + T2, ktoré sa zapájajú na začiatku inštalácie v hlavných rozvádzačoch, kde sa prúdové chrániče ešte neinštalujú a kde sa najviac vyskytuje pozdĺžne prepätie.
• Pripojenie CT2 (medzi každým fázovým vodičom a N, a medzi N a PE):
  • Toto pripojenie zaisťuje režim ochrany medzi každým fázovým vodičom a nulovým vodičom N a medzi nulovým vodičom N a PE. Je tak ideálne na elimináciu priečneho prepätia, pretože zaisťuje kratšiu cestu vyrovnania potenciálu, a tým aj menšiu napäťovú ochrannú úroveň medzi fázovými vodičmi a nulovým vodičom N (iba jeden ochranný prvok). Všetky ochranné prvky medzi pracovnými vodičmi sú totožné, medzi N a PE sa potom vkladá súčtový prvok - najčastejšie ide o plynom plnenú bleskoistku.
  • Výhoda: Galvanické oddelenie nulového vodiča N a ochranného vodiča PE. Ak je inštalovaná prepäťová ochrana v obvode za prúdovým chráničom, nezvyšuje sa riziko jeho nechceného vybavenia. A to ani priesakovými prúdmi do vodiča PE pri použití varistorových ochrán, ani pri malých prepätiach, keď zostáva súčtový prvok (bleskoistka) v stave vysokej impedancie a prúd preteká iba prepäťovou ochranou zapojenou medzi vodičmi L1, L2, L3 a N.

Výber správnej prepäťovej ochrany

Výber vhodnej prepäťovej ochrany teda závisí od konkrétnych podmienok, typu zariadení a prostredia, v ktorom potrebujete ochranu použiť. Výber vhodnej prepäťovej ochrany by mal vždy vychádzať z odporúčaní odborníka, resp. projektovej dokumentácie. Správny výber prepäťovej ochrany je kľúčový, pretože len vhodne zvolený typ dokáže zabezpečiť spoľahlivú ochranu celej domácnosti.

• Pre počítače, televízory či kancelársku elektroniku postačí zásuvková prepäťová ochrana s triedou 3. Mnohí ľudia sa spoliehajú na zásuvkové lišty s prepäťovou ochranou. Tie však fungujú iba ako posledný stupeň T3 a nedokážu zastaviť silné impulzy z vonkajšej siete.
• Pre celkové zabezpečenie domácnosti odporúčame zvodiče triedy 2 montované do rozvádzača.
• V prípade objektov so zvýšeným rizikom (napr. priame bleskové údery alebo priemyselné prevádzky) je vhodné doplniť aj prepäťovú ochranu triedy 1.

Výber vhodnej prepäťovej ochrany ponúka široké portfólio produktov, kde je potrebné zamerať sa pri výbere na konkrétne umiestnenie, ale taktiež úroveň ochrany zariadení, keďže existuje niekoľko príčin, ako môže prepätie vzniknúť a rozsah škôd, ktoré môže spôsobiť.

Ponuka zvodičov prepätia pre rozvádzače

V ponuke nájdete rôzne typy prepäťových ochrán podľa spôsobu inštalácie - od zásuvkových adaptérov až po zariadenia pre montáž do rozvádzačov. Pre montáž do rozvádzačov sú určené modulárne zvodiče prepätia (SPD) pre montáž na DIN lištu. Na trhu existuje množstvo riešení od renomovaných výrobcov ako Hager, Noark, Gacia, KIWA, Eaton či OBO Bettermann. Medzi nimi nájdete:

• Trojpólový kombinovaný zvodič prepätia (Typ 1+2+3) určený pre 3-fázové siete TN-C (L1, L2, L3, PEN).
• Štvorpólový kombinovaný zvodič prepätia (Typ 1+2+3) určený pre 3-fázové siete TN-S (oddelené N a PE).
• Štvorpólový kombinovaný zvodič prepätia (Typ 2+3 / C+D) určený pre 3-fázové siete TN-C (spoločný vodič PEN).
• Trojpólový kombinovaný zvodič prepätia (Typ 2+3 / C+D) určený pre 3-fázové siete TN-S (oddelené N a PE).
• Štvorpólový kombinovaný zvodič prepätia Eaton triedy T1+T2 (B+C), určený pre siete TN-S (oddelený PE a N) na ochranu pred priamym úderom blesku a indukovaným prepätím.
• Štvorpólový kombinovaný zvodič prepätia (Typ 1+2+3) v zapojení 3+1 (3x varistor + 1x bleskoistka), určený pre siete TT a TN-S.
• Dvojpólový kombinovaný zvodič prepätia (Typ 2+3) v zapojení 1+1 (varistor + bleskoistka), určený pre 1-fázové siete TT a TN-S.
• Jednopólový kombinovaný zvodič prepätia (Typ 1+2+3) určený pre 1-fázové siete alebo ako stavebný prvok pre viacfázové siete.
• Ekonomický trojpólový kombinovaný zvodič prepätia (Typ 1+2+3) pre siete TN-C, určený pre objekty s malým ohrozením (LPL IV, rodinné domy bez bleskozvodu).
• Dvojpólový kombinovaný zvodič bleskových prúdov a prepätia (Typ 1+2) pre 1-fázové siete TN-S, s Iimp 12,5 kA/pól, vymeniteľnými modulmi a optickou signalizáciou.
• Výkonný kombinovaný zvodič bleskových prúdov a prepätia (Typ 1+2) pre 3-fázové siete TN-C.
• Trojmodulový kombinovaný zvodič prepätia Eaton triedy T1+T2 (B+C), určený pre 3-fázové siete TN-C (spoločný PEN vodič), ktoré sú bežné v starších domoch a panelákoch.
• Jednopólový ekonomický zvodič prepätia (Typ 1+2+3) s impulzným prúdom 7 kA (10/350 µs), určený pre objekty s malým ohrozením (LPL IV, bez bleskozvodu).
• Kompletná sada zvodiča prepätia OBO Bettermann V25-B+C v zapojení 3+1 (3x fáza + 1x NPE), určená pre siete TN-S a TT. Kombinácia typu 1 a 2 (B+C).
• Kompaktná prepäťová ochrana Typu 3 (D) určená na dodatočnú montáž do inštalačných krabíc pod zásuvky.

Prepäťové ochrany typu 3 (D) RPO D sú vyhotovené pre montáž na DIN lištu priamo do rozvádzača koncového elektrického zariadenia. Modely (R) sú vybavené diaľkovou signalizáciou, modely (F) sú vybavené VF filtrom pre elimináciu VF rušenia prichádzajúceho z distribučnej siete. Hoci uvedené normy vyžadujú komplexnú inštaláciu prepäťových ochrán v stupňovitom usporiadaní typu 1, 2, 3, samostatne inštalovaná prepäťová ochrana typu 3 taktiež dokáže zviesť značnú časť prepätí pripojených na napájaciu sieť.

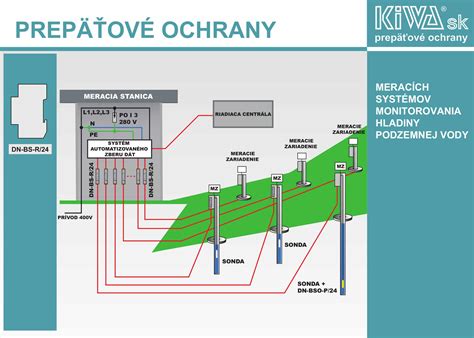

Okrem hlavných modulov sú k dispozícii aj doplnkové riešenia pre špeciálne aplikácie, napríklad ochrana dátových liniek LAN, kamerových systémov CCTV či telefónnych liniek.

Výhody prepäťovej ochrany v moderných elektrických systémoch

Ochranné prvky SPD sú nevyhnutné nielen na zabezpečenie dlhej životnosti zariadení, ale aj bezpečnosti používateľov. Pomáhajú predchádzať vážnym účinkom elektrických prepätí, ktoré môžu viesť k poruche zariadenia, strate údajov a v závažných prípadoch k nebezpečenstvu požiaru. V domácnostiach chránia SPD pred náhlymi výkyvmi napätia, čím zabezpečujú funkčnosť cennej elektroniky, od počítačov až po kuchynské spotrebiče. V priemyselnom prostredí ponúkajú dodatočnú vrstvu ochrany, zabraňujú nákladným prerušeniam a udržiavajú kontinuitu prevádzky.

Prepäťová ochrana teda ponúka oveľa viac než len ochranu majetku; poskytuje pokoj prevádzkovateľom sústavy a významne prispieva k celkovej spoľahlivosti a kontinuite prevádzky sústavy.
