Komplexný sprievodca pripojením rúrkových hadíc k vertikálnym potrubiam

Pri budovaní alebo rekonštrukcii vodovodného systému je kľúčové venovať pozornosť každému detailu, od hlavného prívodu vody až po najmenšiu koncovku. Jednou z často podceňovaných, no nevyhnutných súčastí je vodovodná prípojka, ktorá spája hlavné potrubie s koncovými bodmi, ako sú batérie, WC alebo práčky. V tomto článku sa zameriame na materiály, typy a dôležité aspekty výberu vhodných hadíc a tvaroviek pre spoľahlivé a dlhodobé fungovanie vášho vodovodného systému.

Materiály a typy flexibilných hadíc pre vodovodné prípojky

Moderné vodovodné prípojky sa zvyčajne vyrábajú z niekoľkých kľúčových materiálov, pričom každý má svoje špecifické vlastnosti a využitie. Jedným z najrozšírenejších materiálov je polyetylén s vysokou hustotou (LDPE).

LDPE rúry a hadice sú obľúbené pre svoju flexibilitu, odolnosť voči korózii a chemikáliám, ako aj pre relatívnu jednoduchosť inštalácie. V sortimente nájdete širokú škálu LDPE rúr a hadíc rôznych priemerov a tlakových odolností. Napríklad, môžete sa stretnúť s produktami ako "Technoline Rúra LDPE 32x4,4mm PN10" alebo "Campri LDPE rúra 32x3mm - rezaná po 5bm". Tieto rúry sú vhodné pre rôzne aplikácie, od hlavných prívodov vody až po rozvody v záhradách či technických zariadeniach. Pre priame pripojenie spotrebičov sa často používajú špecifické LDPE hadice na pitnú vodu. Tieto hadice sú navrhnuté tak, aby spĺňali prísne hygienické normy a zabezpečili bezpečný prívod vody. Príklady zahŕňajú "DAN Slovakia LDPE hadica 32x3,0 mm na pitnú vodu - PN6" alebo "DAN Slovakia LDPE hadica 25x3,5 mm na pitnú vodu - PN10". Tlakové triedy (PN) udávajú maximálny povolený prevádzkový tlak, preto je dôležité vybrať hadicu s dostatočnou rezervou.

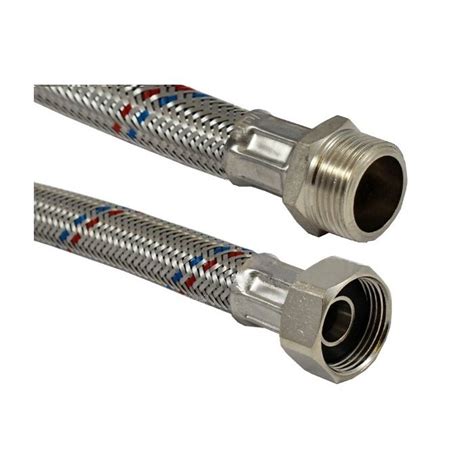

Okrem LDPE sa pri vodovodných prípojkách, najmä v oblasti pripojenia batérií a toaliet, často používajú aj flexibilné pancierové hadice. Tieto hadice sú tvorené vnútornou gumovou alebo plastovou rúrkou, ktorá je opletená nerezovou oceľou alebo iným kovovým materiálom. Toto opletenie zvyšuje ich pevnosť a odolnosť voči tlaku a mechanickému poškodeniu. V ponuke nájdete napríklad "Hadička Geos AGT 106 40 cm 1/2"x1/2" MM T644012CR" alebo "Flexira Aqua G3/8″-G3/8″ 60cm OPTIMAFL55". Tieto hadice sú obľúbené pre svoju spoľahlivosť a dlhú životnosť.

Flexira Aqua hadice sú často celonerezové a určené priamo na pripojenie pitnej vody, pričom ponúkajú rôzne dĺžky a typy závitov (napr. G3/8″). Ich konštrukcia z nerezového vlnovca zaisťuje vysokú odolnosť voči korózii a maximálnu hygienu. Existujú aj špecializované pripojovacie hadičky, ako napríklad "Koncovka pre práčku Plast Brno biely polypropylén EPT4300", ktorá je určená pre konkrétne aplikácie a zabezpečuje bezpečné pripojenie práčky k prívodu vody.

Tvarovky a spojky pre flexibilné potrubia

Spoľahlivé spojenie jednotlivých častí vodovodného systému si vyžaduje použitie správnych tvaroviek a spojok. Sú navrhnuté pre priame spájanie PE potrubí rôznych priemerov a zabezpečujú pevné a tesné spojenie. Príklady zahŕňajú "LDPE Spojka redukovaná 25x20" alebo "LDPE Spojka redukovaná 32x20". Tieto redukované spojky sú ideálne v situáciách, keď je potrebné zmeniť priemer potrubia počas inštalácie.

Okrem priamych spojok sú k dispozícii aj T-kusy, ktoré umožňujú rozvetvenie potrubia. "Irritec redukovaný T-kus 25 x 32 x 25, PN10" je príkladom tvarovky, ktorá umožňuje jednoduché rozvetvenie LDPE a kvapkových hadíc rôznych priemerov. T-kusy sú nevyhnutné pri vytváraní zložitých distribučných sietí. Koleno je ďalším dôležitým typom tvarovky, ktoré umožňuje zmenu smeru potrubia. "LDPE Koleno 20x20" je jednoduchý príklad kolena, ktoré sa používa na plynulé zmeny smeru v potrubnom systéme. Tieto tvarovky, vrátane kolien, sú často vyrobené z odolných plastov, ako je polypropylén alebo špeciálne druhy polyetylénu, ktoré sú určené pre rozvody pitnej alebo úžitkovej vody. Spoločnosti ako Georg Fischer ponúkajú široký sortiment plastových LDPE mechanických tvaroviek, ktoré sa používajú na rozvod pitnej alebo úžitkovej vody, napríklad od vodovodnej šachty. Tieto tvarovky sú navrhnuté tak, aby zabezpečili spoľahlivé a dlhodobé fungovanie v rôznych aplikáciách, vrátane priemyselnej sféry na rozvody technickej vody. Pri výbere tvaroviek je dôležité zohľadniť tlakovú triedu potrubia a typu spojky, aby sa zabezpečila bezpečnosť a spoľahlivosť celého systému. Tlakové mechanické spojky sa používajú na spájanie tlakových vodovodných alebo priemyselných potrubí a musia spĺňať príslušné normy.

PEX rúrky - flexibilné riešenie pre moderné vodovodné systémy

Hadice PEX sa stal jednou z najobľúbenejších volieb pre vodovodné potrubia, pretože je flexibilný, odolný a ľahko sa inštaluje. PEX rúrka je plastová ohybná rúrka zo zosieťovaného polyetylénu. Veľmi často ich uvidíte aj v červenej, modrej alebo bielej farbe - vďaka čomu rozlíšite potrubia s teplou a studenou vodou. Materiál sa ľahko ohýba a dobre funguje v úzkych alebo neprístupných priestoroch.

PEX rúrky sa dajú rezať špeciálnymi nožnicami a vďaka ich hladkosti sa okraje ľahko spájajú. Nálepky, spájkovanie a zložité zariadenia nie sú potrebné. Na spojenie kusov potrebujete iba tvarovky a krúžky. Vďaka svojej pevnosti a flexibilite sú vhodné vo vodovodných potrubiach, sálavom vykurovaní a dokonca aj vo vonkajších systémoch na topenie snehu. Možnosť inštalácie PEX rúrok na prívod vody vám pomôže ušetriť čas a energiu pri ďalšom inštalatérskom prácach.

Výhody použitia PEX rúrok

Hadice PEX ponúka mnoho výhod, vďaka ktorým je obľúbenou voľbou pre domácich majstrov aj profesionálov. Tichá prevádzka: Voda prúdi cez PEX hladko, takže v potrubiach počujete menej hluku. Vďaka týmto výhodám sa PEX stal jedným z najdôveryhodnejších materiálov pre inštalatérske projekty. Keď budete vedieť, ako nainštalovať PEX potrubie na prívod vody, oceníte, aké efektívne, bezútesové a cenovo dostupné môže byť pre váš domov.

Nástroje a materiály potrebné na inštaláciu PEX

Predtým, ako začnete s inštaláciou PEX rúrok krok za krokom, je dôležité zhromaždiť si správne nástroje a materiály. A čo je najlepšie? Nepotrebujete žiadne zložité ani drahé vybavenie. Len niekoľko základných položiek vám pomôže dosiahnuť čisté rezy a tesné a bezútesové spoje.

Základné nástroje

Nasledujúce nástroje budú nevyhnutné pre čo najefektívnejšiu a najbezpečnejšiu prácu: Rezačka PEX: Poskytuje hladké rezy a žiadne roztrhané konce. Meracia páska: Pomáha vám pri rezaní a meraní potrubí pre správnu inštaláciu. Takéto základné nástroje sa môžu značne líšiť, keď sa naučíte, ako inštalovať PEX potrubie na prívod vody. Niekoľko hodín praxe vám umožní ľahko zvládnuť väčšinu inštalatérskych úloh.

Typy rúrok a tvaroviek PEX

Hadice PEX Dodáva sa v troch hlavných typoch - každý s vlastnou flexibilitou a najlepším využitím. Výber správneho typu zabezpečí lepší prietok a jednoduchšie ohýbanie. PEX-A: Najflexibilnejší typ, ideálny pre stiesnené priestory a zakrivené tvary. Lisovacie tvarovky: Pre rýchle a profesionálne spojenia potrebujete lisovací nástroj. Vedieť, ako správne spojiť PEX rúrky, závisí od typu tvarovky, ktorú si vyberiete. Vyberte si takú, ktorá zodpovedá vašim nástrojom a potrebám projektu, a budete mať odolný systém pripravený na roky spoľahlivého používania.

Podrobný návod na inštaláciu PEX rúrok a ich pripojenie

Naučiť sa, ako nainštalovať PEX potrubie pre vodovodné potrubie, je jednoduchšie, ako si myslíte. Stačí dodržať niekoľko jednoduchých krokov na správne meranie, rezanie, vyhladenie a pripojenie potrubia. Tieto kroky vám pomôžu vybudovať silný a bezúnikový vodovodný systém, ktorý vydrží roky.

Krok 1: Zmerajte a odrežte PEX rúrky

Pripravte si projekt zmeraním dĺžky rúry, ktorú budete potrebovať v každom úseku. Pre istotu vždy pridajte pár centimetrov navyše. Teraz si môžete narezať potrebné rozmery. Rezačka PEX by bola najlepšia a najefektívnejšia na rezanie rúrok PEX. Je to nástroj, ktorý zanecháva na rúre rovné rezy bez stlačenia alebo deformácie. Nepoužívajte nožnice ani pílu, na ktorých môžu zostať zubaté hrany a spôsobiť netesnosť. Pomaly stláčajte rukoväte a zakaždým urobte čistý rez, pričom držte rúrku rovnomerne. Základným princípom bezúnikovej inštalácie je presné meranie a čisté rezy.

Krok 2: Odhrotovanie koncov hadičky

Po odrezaní starostlivo skontrolujte oba konce hadičky. Môžete si všimnúť malé kúsky plastu alebo nerovné okraje. Tieto môžu brániť pevnému utesneniu spojov, čo môže viesť k netesnostiam. Na jemné vyhladenie koncov použite nástroj na odhrotovanie alebo úžitkový nôž. Tento malý krok chráni O-krúžky vo vnútri tvaroviek a zaisťuje pevné a spoľahlivé utesnenie. Pri postupnom učení sa inštalácie PEX rúrok je odhrotovanie jedným z najjednoduchších spôsobov, ako zabezpečiť dlhú životnosť spojov. Hladké okraje robia inštaláciu čistejšou a predchádzajú budúcim problémom s inštalatérstvom.

Krok 3: Vyberte a pripravte správne armatúry

Výber správnych tvaroviek je dôležitou súčasťou poznania spôsobu spájania PEX rúrok. Lisovacie tvarovky: Pre väčšie alebo profesionálne inštalatérske práce použite lisovací nástroj. Pred pripojením si označte hĺbku na hadičke, aby ste zistili, ako ďaleko by mala zasunúť do tvarovky. Tým sa zabezpečí bezpečné a vodotesné utesnenie. Jedným z najlepších spôsobov, ako zaručiť pevné a bezútesové spoje, je venovať dostatok času správnej príprave tvaroviek.

Krok 4: Nasaďte krimpovací alebo upínací krúžok a vložte hadičku

Začnite nasunutím krimpovacieho krúžku alebo upínacieho krúžku na koniec PEX trubice. Medzi okrajom trubice a médiom udržujte vzdialenosť 6 mm až 7 mm. Tento otvor poskytuje priestor na prispôsobenie tvarovky a zaisťuje pevné uloženie. Uistite sa, že krúžok je v rovnej a plochej polohe. Ak je naklonený alebo nevyvážený, zosuňte ho a vráťte späť. Úniku a zbytočnému úsiliu sa dá vyhnúť tým, že si krúžok upevníte v správnej polohe. Prvým krokom k dobrému, spoľahlivému a trvalému spojeniu je umiestnenie vhodného krúžku. Potom vezmite zvolený fiting a vložte ho do konca hadičky. Budete cítiť mierny odpor - tlačte, kým sa hadička nedotkne ramena fitingu. Tým sa zabezpečí bezpečné spojenie. Ak ste si predtým označili hĺbku, zarovnajte koniec hadičky so značkou, aby ste potvrdili úplné zasunutie. Plynulý a pevný tlak výrazne pomôže predchádzať únikom. Ak sa hadička zdá byť tuhá, pri zasúvaní ju jemne otočte. Tento jednoduchý pohyb pomôže tvarovke ľahšie zasunúť a zabezpečí, že inštalácia PEX hadičky krok za krokom prebehne hladko.

Krok 5: Zabezpečte pripojenie pomocou nástroja

Keď je tvarovka na mieste, pomocou krimpovacích alebo upínacích nástrojov utiahnite krúžok. Umiestnite čeľuste nástroja nad krúžok a stlačte rukoväte, kým sa nezastavia alebo nezacvaknú. Tým sa krúžok rovnomerne utiahne okolo trubice aj tvarovky a vytvorí sa bezpečné tesnenie. Po krimpovaní skontrolujte svoju prácu pomocou mierky, ktorá ukazuje, či je spoj v poriadku/nevhodný. Ak mierka sedí na krúžku, vaše spojenie je perfektné. Ak nie, odstráňte krúžok a skúste to znova. Vždy pozorne dodržiavajte pokyny k nástroju, pretože každý model funguje trochu inak. Správne používanie nástroja je nevyhnutné pri učení sa, ako spájať PEX rúrky, a zaisťuje bezútešný výsledok.

Krok 6: Otestujte systém na tesnosť

Keď je všetko namontované, je čas na skúšku. Pomaly otáčajte vodu a skontrolujte všetky pripojenia. Uistite sa, že okolo armatúr nekvapká ani netečie. V prípade akýchkoľvek netesností vypnite vodu, regulujte tlak a znova skontrolujte. Nechajte vodu niekoľko minút tiecť, aby ste sa uistili, že je všetko tesné a bezpečné. Hladké krivky sú tiež dôležité - nemali by byť žiadne zalomenia, aby krivky fungovali správne a podpery boli vhodné. Je dobre známe, že najužitočnejšie je vedieť, ako ohýbať PEX rúrky, aby vaše potrubie zostalo neporušené a aby prietok bol zdravý. Keď je váš systém po testovaní suchý, nainštalovali ste odolný systém, ktorý bude vášmu domu slúžiť dlhú dobu.

Osvedčené postupy pre bezproblémovú inštaláciu PEX

Nechcete predsa, aby váš projekt s PEX potrubím zlyhal, však? Začnite so základmi a postupujte postupne krok za krokom. Správna práca znamená menej únikov a pevné spoje. Dlhé rúry sú podopreté svorkami alebo závesmi. Okrem toho je dôležité mať na pamäti, že je potrebné dodržiavať miestne inštalatérske predpisy. Tie zabezpečujú, že vaša inštalácia je bezpečná a štandardná.

Vyhnite sa bežným chybám počas inštalácie

Aj malá chyba môže spôsobiť netesnosti alebo slabé spoje, preto je dôležité vyhnúť sa bežným chybám. Ignorovanie inštalatérskych predpisov môže spôsobiť zlyhanie kontrol - overte si miestne predpisy. Nikdy nepoužívajte násilné nasadenie spojky. Ak niečo nesedí ľahko, skontrolujte potrubie a skúste to znova. Keď budete postupovať podľa týchto krokov a budete trpezliví, zvládnete inštaláciu PEX potrubí pre zásobovanie vodou, ktoré bude fungovať efektívne roky.

Špecifické pripojovacie hadičky a predĺženia k spotrebičom

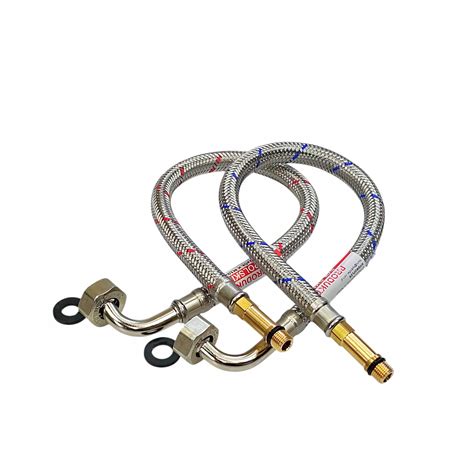

Okrem hlavných potrubných systémov existujú aj špecializované produkty určené na priame pripojenie spotrebičov a na predĺženie existujúcich rozvodov. Tieto produkty ponúkajú spoľahlivé riešenie na pripojenie vody k WC alebo vodovodným batériám v domácnostiach aj technických zariadeniach. V sortimente nájdete pripojovacie flexi hadičky, ktoré sú flexibilné a umožňujú jednoduché pripojenie aj v stiesnených priestoroch. Príklady zahŕňajú "Hadička Geos AGT 3/8"x3/8" MM 30 cm T643038CR" alebo "Hadička Geos AGT 3/8"x3/8" 60 cm FF nerez T646038CR". Tieto hadičky sa často dodávajú s rôznymi typmi závitov (napr. 1/2", 3/8") a dĺžkami, aby vyhovovali rôznym potrebám. Predĺženia slúžia na predĺženie existujúcich pripojovacích hadíc alebo na pripojenie k vzdialenejším zdrojom vody. Môžu byť vyrobené z rôznych materiálov, vrátane mosadze alebo nerezu. "Predloužení 25mm, vhodné pro 13622180 31971000" je príkladom takého predĺženia, ktoré je špecifické pre určité typy podomietkových telies. Náhradné diely, ako sú "Vsuvka 3/8 k predl.vodo.hadičky MOSAZ ART792 3/8", sú tiež dôležité pre údržbu a opravy vodovodných systémov. Zabezpečujú, že aj menšie komponenty sú k dispozícii, čím sa predlžuje životnosť celého systému.

Niektoré produkty, ako napríklad "krycí rozeta s prípojkou 12693000", slúžia nielen na funkčné pripojenie, ale aj na estetické prekrytie spojov a inštalačných prvkov, čím prispievajú k celkovému vzhľadu kúpeľne alebo kuchyne. Pri výbere pripojovacích hadičiek a predĺžení je dôležité skontrolovať kompatibilitu závitov, dĺžku hadice a tlakovú odolnosť, aby sa zabezpečila bezpečná a bezproblémová prevádzka. Materiálové zloženie, najmä pri hadiciach určených na pitnú vodu, by malo spĺňať príslušné hygienické normy.

Všeobecné metódy pripojenia potrubí

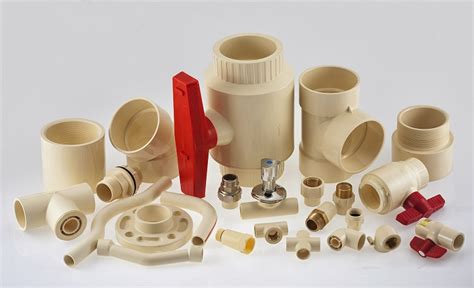

Ako dodávateľ rúr rôznych - priemerov som sa stretol so širokým spektrom otázok od zákazníkov a jedna z najčastejšie kladených otázok sa týka bežných spôsobov pripojenia rúr s rôznymi - prietermi. Závitové spoje sú jednou z najstarších a najbežnejších metód spájania rúr rôznych priemerov. Táto metóda zahŕba rezanie závitov na koncoch rúr a ich následné zoskrutkovanie pomocou závitovej tvarovky.

Výhodou závitových spojov je ich jednoduchosť a jednoduchá inštalácia. Môžu byť zostavené a demontované bez potreby špeciálneho náradia alebo vybavenia, vďaka čomu sú ideálne pre projekty malého rozsahu alebo situácie, kde môže byť v budúcnosti potrebné odstrániť alebo vymeniť potrubia. Závitové spojenia však majú určité obmedzenia. Nie sú vhodné pre vysokotlakové aplikácie, pretože závity sa môžu časom uvoľniť, čo vedie k netesnostiam.

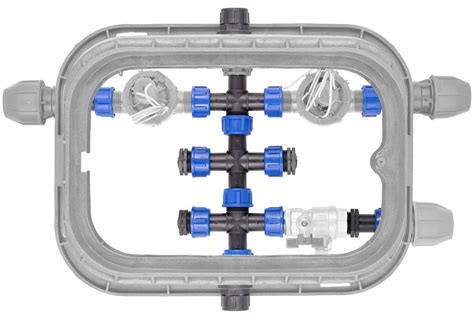

Kompresné spojenia sú typom mechanického spojenia, ktoré používa kompresný krúžok alebo objímku na vytvorenie tesnenia medzi rúrou a tvarovkou. Kompresné spoje sa ľahko inštalujú a nevyžadujú špeciálne nástroje. Sú vhodné pre potrubia s malým priemerom a nízkotlakové aplikácie, ako napríklad vo vodovodných systémoch.

Dilatačné spoje sa používajú na prispôsobenie tepelnej rozťažnosti a kontrakcie v potrubí. Dilatačné spoje sú nevyhnutné v systémoch, kde sú výrazné zmeny teploty, ako napríklad v parných potrubiach a systémoch horúcej vody. Pomáhajú predchádzať poškodeniu rúr a tvaroviek v dôsledku tepelného namáhania.

Výber správnych komponentov pre spoľahlivú vodovodnú prípojku

Pri výbere komponentov pre vodovodnú prípojku je dôležité zvážiť niekoľko kľúčových faktorov.

• Typ aplikácie: Rozlišujte medzi hlavnými prívodnými potrubiami, rozvodmi v technických miestnostiach a pripojením k domácim spotrebičom. Každá aplikácia môže vyžadovať iný typ materiálu a tlakovej odolnosti.
• Tlaková trieda (PN): Vždy vyberajte hadice a tvarovky s tlakovou triedou, ktorá zodpovedá alebo prevyšuje maximálny prevádzkový tlak vo vašom systéme. Tlakové triedy ako PN6, PN10 alebo vyššie sú bežné.
• Materiálové zloženie: Pre pitnú vodu sú nevyhnutné materiály certifikované pre styk s pitnou vodou, ako sú špecifické typy LDPE alebo nerezová oceľ.
• Priemery: Uistite sa, že všetky komponenty majú kompatibilné priemery, aby bolo možné vytvoriť pevné a tesné spojenie. Redukované spojky sú užitočné pri zmene priemerov.
• Flexibilita a inštalácia: Pre ťažko dostupné miesta alebo miesta, kde je potrebná určitá miera flexibility, sú ideálne flexibilné hadice. Jednoduchosť inštalácie môže byť tiež dôležitým faktorom.
• Odolnosť voči prostrediu: Zvážte, či bude potrubie vystavené UV žiareniu, chemikáliám alebo extrémnym teplotám, a vyberte materiály, ktoré týmto podmienkam odolajú.

Napriek tomu, že "Pripojovacie hadičky a predĺženia ponúkajú spoľahlivé riešenie", je dôležité si uvedomiť, že aj tie najmenšie komponenty hrajú kľúčovú úlohu v celkovej funkčnosti a bezpečnosti vodovodného systému.

Pre lepšiu prehľadnosť rôznych typov flexibilných potrubí a ich bežných spôsobov pripojenia, pozrite si nasledujúcu tabuľku:
