Komplexný sprievodca diamantovými kotúčmi: Výber, použitie a údržba

Chystáte sa rezať betón alebo kameň? Ak hľadáte spoľahlivý diamantový kotúč s dlhou životnosťou a vysokým rezným výkonom, správny výber segmentu a typu kotúča je rozhodujúci. Diamantové rezné kotúče predstavujú profesionálne riešenie pre presné rezanie betónu, dlažby aj obkladov. Pri práci s betónom je dôležité zvoliť správny nástroj.

Čo sú diamantové kotúče a ako sa líšia?

Diamantové kotúče sú všestranné a špecializované nástroje navrhnuté pre ľahké a presné rezanie rôznych stavebných materiálov, či už betónu, kameňa, keramických dlaždíc alebo asfaltu. Sú to disky s oceľovým jadrom, ktoré majú po svojom obvode matricu vyskladanú z diamantových segmentov. Diamantový kotúč je brúsny kotúč, ktorý pozostáva z malých diamantových častíc uložených v kovovej matrici. Diamantové častice poskytujú kotúču jeho reznú schopnosť, vďaka čomu je ideálny na použitie v aplikáciách, ktoré vyžadujú vysokú presnosť a presnosť.

Diamantové kotúče a rezné kotúče sú dva typy brúsnych kotúčov, ktoré sa bežne používajú v rôznych priemyselných odvetviach. Rezný kotúč je na druhej strane kotúč, ktorý pozostáva z brúsnych častíc uložených v živicovej alebo keramickej matrici. Brúsne častice poskytujú reznú schopnosť kotúča, vďaka čomu je ideálny na použitie vo všeobecných aplikáciách rezania, ako je rezanie kovu, kameňa a betónu. Jedným z hlavných rozdielov medzi týmito dvoma kotúčmi je spôsob, akým plnia svoje úlohy. Diamantové kotúče sú určené na presné brúsenie a rezanie, zatiaľ čo rezné kotúče sú určené na všeobecné rezanie a brúsenie, kde presnosť nie je kritickým faktorom. Ďalším rozdielom sú náklady. Diamantové kotúče sú vo všeobecnosti drahšie ako rezné kotúče kvôli vysokým nákladom na výrobu a použitie diamantových častíc.

Konštrukcia a princíp fungovania diamantových kotúčov

Diamantové rezné kotúče pozostávajú z kruhového tela, väčšinou vyrobeného z ocele, nazývaného „jadro“. Jadro disku je presne vyrobený kruhový plát ocele so súvislým alebo štrbinovým okrajom. Zvyčajne už vo výrobe je tento disk predpätý, aby sa počas rotácie nevlnil a aby nevznikali vibrácie. Predpätie zároveň umožňuje pružnosť disku, aby bol schopný sa pod tlakom mierne ohnúť a po uvoľnení aby sa vrátil do pôvodnej polohy. Diamanty sú s jadrom spojené vo forme súvislého okraja alebo v segmentoch. Tento rezný materiál, nazývaný aj diamantový pás alebo čepeľ, môže byť spojený s jadrom čepele rôznymi spôsobmi, ale najpoužívanejší spôsob je laserové zváranie.

Diamantové segmenty a ich spojenie

Segmenty diamantového rezného disku sú tvorené zmesou diamantov a kovových práškov. Segmenty diamantového brúsneho kotúča sú malé brúsne bloky pripevnené k okraju jadra brúsneho kotúča. Sú osadené diamantovou zrnitosťou - jedným z najtvrdších materiálov na Zemi - spojenou s kovovou matricou (zvyčajne bronz, nikel alebo kobalt). Diamantové zrno v segmentoch brúsi tieto materiály bez otupenia, zatiaľ čo kovová matrica poskytuje odolnosť.

Typ spojenia diamantových zŕn sa môže uskutočniť tromi rôznymi spôsobmi: spekaním, galvanickým pokovovaním alebo vákuovým spájkovaním. V prípade špecifických kotúčov na rezanie keramiky budeme väčšinou hovoriť o spekaní. V procese spekania sa diamantové častice (zrná) zmiešajú s kovovým spojivom a zlúčia sa pomocou vysokého tlaku a teploty. To vytvára štruktúru s rôznymi vrstvami diamantov, ktoré sa odkrývajú pri postupnom opotrebovávaní (obrusovaní) čepele.

Úloha spojiva pri rezaní

Keď poznáte princíp činnosti, ušetrí Vám to veľa peňazí a sklamaní. Inak a jednoducho povedané, diamantové zrnká rozbrusujú rezaný materiál a menia na jemný prach všetko, čo im stojí v ceste. Aj keď sú diamantové zrnká ostré a veľmi tvrdé, pri práci sa otupujú. Nič netrvá večne. V tejto fáze zohráva kľúčovú úlohu spojivo - musí diamantový nástroj včas zbaviť otupených zrniek syntetického diamantu. Dobiehajúci bežec má na odovzdanie štafety ďalšiemu vymedzenú časť dráhy. V rámci nej musia byť obaja bežci zladení v plnej rýchlosti, aby neprišli o cenné stotiny sekundy. Štafeta sa musí odovzdať presne - nie skôr, nie neskôr. Včas. Nestačí, aby boli veľmi tvrdé, veľmi ostré a dostatočne veľké. V opačnom prípade - keď spojivo uvoľňuje zrnká príliš pomaly - ostávajú ako opotrebované a tupé „na svojich miestach“ pridlho.

Tvrdosť rezaných materiálov je rôzna, preto aj spojivo musí byť rôzne. Platí zásada, že na rezanie tvrdého materiálu potrebujeme diamantový rezný kotúč s mäkkým spojivom a opačne. V praxi to však nie je až také jednoduché. Napríklad betóny sú rôzneho zloženia, pevnosti, s rôznymi štrkovými prímesami, s aj bez oceľovej armatúry a ešte aj s rôznou homogenitou. Kotúče na tvrdé materiály majú mäkké spojivo a sú vhodné iba na tvrdé materiály. Pre kvalitné a efektívne rezanie obkladových materiálov, resp. dlaždíc, je potrebné dodržať 3 základné podmienky: vhodný rezný nástroj, typ rezu a chladenie.

Vzťah medzi veľkosťou zrna, jeho hustotou a tvrdosťou spojiva

• Pri tvrdých materiáloch sa používa malá zrnitosť s vysokou hustotou diamantov a mäkkým spojivom.
• Pri abrazívnych materiáloch sa používa veľká veľkosť zrna s nízkou hustotou diamantov a tvrdým spojivom.
• Pri univerzálnych čepeliach určených pre väčšinu typov materiálov sa používa veľká veľkosť zrna, nízka hustota diamantov a mäkké spojivo.

V ideálnom prípade by sa mali používať obidva typy súčasne. Ak máme mäkké spojivo, kov sa opotrebuje a diamant sa vždy dostane na povrch, takže môžeme efektívne rezať. V tomto prípade bude ale negatívne ovplyvnená životnosť kotúča pri rezaní abrazívnych materiálov. Na druhej strane, ak je spojivo príliš tvrdé, diamant na povrchu sa opotrebuje bez jeho nahradenia novým diamantom, pretože spojivo sa neopotrebuje a čepeľ stratí svoju reznú účinnosť. V tomto prípade sa kotúč označuje ako „tupý“. Na vyriešenie tohto problému môžeme použiť čistiaci blok, čo je superabrazívny blokový materiál, ktorý opotrebuje spojivo čepele a „vynesie“ diamantové častice zo spodných vrstiev na povrch.

Funkcia slotov (štrbín)

Štrbiny (tiež nazývané „sloty“) umožňujú prúdenie vzduchu pomedzi diamantové segmenty. Týmto prúdením je dosiahnuté rýchlejšie chladenie disku, segmentov aj opracovávaného materiálu. Sloty taktiež umožňujú jednoduchšie prehýbanie jadra pod rezným tlakom.

Typy diamantových čepelí a ich aplikácie

Rozdiel medzi jednotlivými typmi kotúčov spočíva najmä v segmente. Kotúče s menším počtom segmentov sú vhodné na agresívnejší úber materiálu, zatiaľ čo viacsegmentové alebo „turbo“ vyhotovenie zabezpečuje jemnejší a presnejší rez. Ak potrebujete kotúč na rezanie dlažby, odporúča sa prevedenie s kontinuálnym alebo jemným segmentom, ktorý zaručí hladký rez bez poškodenia hrán.

Typy spekaných diamantových kotúčov (príklad RUBI)

• Celoobvodová čepeľ: Poskytuje najlepšiu povrchovú úpravu. Používa sa na rezanie keramických alebo iných kamenných obkladových materiálov s hrúbkou do 25 mm.
• TURBO čepeľ: Skvelá kombinácia vlastností. Vysoký výkon a rýchlosť rezania s vysokou kvalitou povrchovej úpravy.
• VIPER čepeľ: Je to evolúcia kotúča TURBO s vyššou kvalitou a rýchlosťou rezania. Je určený výlučne na materiály s vysokou tvrdosťou.
• Segmentová čepeľ: Sú to najrýchlejšie kotúče. Poskytujú maximálnu rýchlosť rezania a lepšie chladenie čepele. Na rezanie materiálov s hrúbkou nad 25 mm.
• TURBO segmentový: Na rezanie všetkých typov materiálov pri maximálnej rýchlosti.
• Čepeľ s J-drážkou: Najmodernejšia technológia. Vysoká rýchlosť rezania vhodná na najtvrdšie materiály. Špeciálne navrhnuté na priame rezanie porcelánových dlaždíc. Eliminuje napätie vznikajúce pri rezaní.

Pamätajte, čím vyššia rýchlosť rezania, tým nižšia kvalita rezu a naopak. Kotúče s najvyváženejším pomerom rýchlosti a kvality sú typu TURBO a VIPER.

Výber správneho diamantového kotúča

Teraz, keď už vieme, ako sa kotúče vyrábajú, ako fungujú a aké sú ich typy a vlastnosti, musíme pri výbere diamantového kotúča zohľadniť 3 dôležité veci.

1. Typ rezania a chladenie (mokré vs. suché)

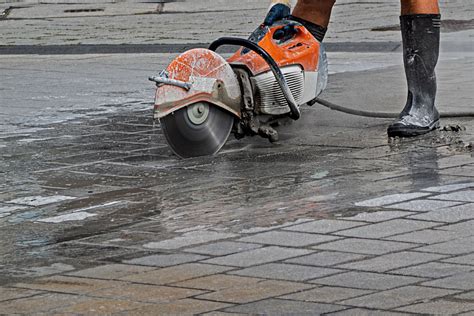

V závislosti od typu rezania, ktoré sa chystáme vykonávať, si musíme premyslieť, aký typ stroja budeme používať: elektrickú rezačku alebo uhlovú brúsku? A následne, aký typ chladenia budeme mať k dispozícii? Kotúče režú materiál na princípe trenia. Keďže sú superabrazívne, toto trenie vytvára počas rezania vysoké teploty, ktoré je potrebné znižovať (chladiť). To vedie k dvom typom rezania: suchému a mokrému rezaniu. Pri suchom rezaní je chladenie počas rezania vykonávané iba pohybom vzduchu, ktorý vytvára samotný kotúč pri svojom otáčaní. „Suché" rezné kotúče môžu byť chladené vodou pre dosiahnutie väčšej odolnosti a lepšej povrchovej úpravy. „Mokré" rezné kotúče musia byť vždy chladené vodou. Pri rezaní na mokro dbajte na presný a dostatočný prívod vody priamo na diamantový segment tak, aby si rotáciou strhával vodu hlboko do rezu. Akýkoľvek diamantový segment je citlivý na správne chladenie. Preto aj nástroje určené na prácu za sucha je možné chladiť vodou. Predĺži to ich životnosť a pozitívne zmení kvalitu práce. Toto platí pre všetky diamantové nástroje. Sú situácie, kedy na stavbe nie je možné použiť chladenie vodou. Áno, môžete použiť rezný kotúč určený na prácu za mokra aj bez použitia vody. Samozrejme, záleží od konkrétneho zloženia rezného segmentu. Niektoré segmenty zvládnu viac náročné zaobchádzanie, niektoré zas menej náročné podmienky. Majte však na pamäti, že niekedy stačí málo a nástroj sa zničí.

2. Typy materiálov, ktoré budeme rezať

Druhú vec, ktorú musíme vziať do úvahy, je druh rezaného materiálu. Pri práci s betónom je dôležité zvoliť správny nástroj. Diamantový kotúč na betón je navrhnutý tak, aby zvládal tvrdé materiály vrátane železobetónu a zabezpečil efektívne rezanie betónu aj pri vyššej záťaži. Naopak, diamantový kotúč na dlažbu alebo rezný kotúč na dlažbu je optimalizovaný na čisté a presné rezy bez vyštiepenia hrán. Keď hovoríme o rezaní keramických dlaždíc, tie patria do skupiny kremičitých materiálov. Tieto materiály, ktoré sa skladajú prevažne z oxidu kremičitého, majú strednú až vysokú tvrdosť, hoci niektoré môžu mať aj veľmi vysokú úroveň abrazivity. Medzi najbežnejšie silikátové materiály patrí skupina, ktorá nás zaujíma: keramické materiály, ako sú obkladačky, glazovaná kamenina alebo porcelánová kamenina. Do tejto skupiny patrí aj sklo a žula. Preto vzhľadom na tvrdosť týchto materiálov budeme potrebovať kombináciu malej zrnitosti s vysokou koncentráciou diamantov a mäkkého spojiva, ktoré sa opotrebúva súčasne s diamantom, aby sa zabránilo zatupeniu kotúča a aby mal nástroj nepretržite dobrý výkon. Nenechajme sa zmýliť tvrdením, že kotúče na tvrdý materiál budú určite dobré aj na mäkké materiály.

Sú prípady, kedy je možné použiť diamantový rezný kotúč aj na iné materiály. Avšak určite sa nespoliehajte na univerzálne nástroje. Neexistuje univerzálny diamantový rezný kotúč na všetky materiály a zároveň s dobrou životnosťou. Je dôležité spomenúť, že môže dôjsť k rýchlejšiemu opotrebovaniu alebo nie dokonale čistému rezu. Diamantový segment na betón je vhodný aj na rezanie niektorých druhov pieskovca. Diamantový segment na železobetón je častokrát vhodný aj na rezanie žuly. Diamantový segment na mramor môže pekne pracovať aj v keramike, porceláne, technickom kameni alebo aj v travertíne. Diamantový segment na keramiku môže dobre pracovať v žule alebo mramore.

3. Rezná rýchlosť vs. Kvalita rezu

Tretia vec, ktorú treba zvážiť, je potreba rýchlosti rezania a výslednej kvality rezu. Toto závisí od typu rezu, ktorý sa chystáme vykonať, pretože nie je to to isté, urobiť rovný alebo diagonálny rez, pri ktorom môžeme uprednostniť rýchlosť rezania, a urobiť pokosový rez (rez pod uhlom), kde potrebujeme vysokú presnosť a výslednú kvalitu rezu. Nie všetky kotúče sú vhodné pre všetky typy rezov. Na pokos alebo pokosové rezy potrebujeme kotúče s dostatočnou výstužou a hrúbkou jadra, aby vydržali rez pod uhlom 45° bez vibrácií alebo lámania. Minimálna hrúbka jadra na pokosové rezy môže byť rôzna v závislosti od priemeru čepele.

Klasifikácia diamantových kotúčov podľa farieb (príklad RUBI)

Aby Vám výrobcovia uľahčili výber správneho kotúča, viacerí z nich používajú klasifikáciu kotúčov podľa farieb. Každá farba nám hovorí, na aké použitie alebo aplikáciu je kotúč pôvodne určený. Značka RUBI napríklad používa nasledujúce farebné rozdelenie:

Pôvod a vlastnosti diamantov v kotúčoch

Čo myslíte, odkiaľ sú diamanty práve vo vašom kotúči? Jednotka hmotnosti je karát, čo je presne 200 miligramov. Ťažba prírodných diamantov je historicky spojená s otrockou prácou - aj preto sa niekedy prírodné diamanty nazývali krvavými. Mnohé slávne diamanty pochádzajú práve z Juhoafrickej republiky.

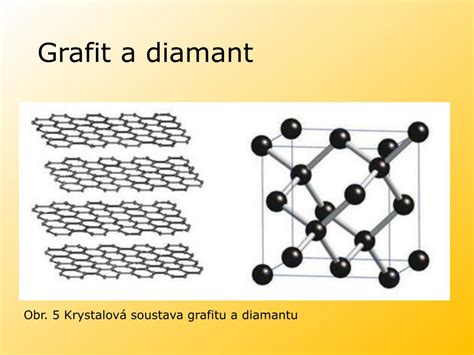

Základom väčšiny moderných použití diamantu sú mimoriadna tvrdosť a vysoká disperzia svetla. Z pohľadu diamantových kotúčov nás najviac zaujíma jeho tvrdosť. Dosahuje najvyšší, desiaty stupeň v Mohsovej stupnici tvrdosti. Už tritisíc rokov pred naším letopočtom sa prírodný diamant používal na vŕtanie hornín. Najstaršie zachované záznamy o použití diamantového prášku ako brusiva sú zo 6. storočia nášho letopočtu a v roku 1495 bolo vyrobené zariadenie na vŕtanie skla podľa nákresu Leonarda da Vinciho. V roku 1939 predpisuje Britská vojenská norma sústruženie diamantom. Stále sa však jedná o prírodný diamant, a to napriek dôkazu Lavoisiera z roku 1776, že diamant je vlastne uhlík, ktorý má premenenú plochú atómovú mriežku na kubickú.

Syntetické diamanty pre priemyselné aplikácie

Samotný diamant, používaný v segmentoch, je takmer výlučne syntetický. Nie, nie je to z dôvodu ceny. Tieto presné „umelé“ diamanty sú častokrát drahšie, než prírodný diamant (pred klenotníckym výbrusom). Diamanty v segmente poskytujú kotúču reznú hranu. Tá je oveľa tvrdšia a odolnejšia, ako akýkoľvek iný rezný nástroj. To im umožňuje rezať materiály, ktoré by za iných podmienok rezný nástroj otupili alebo až zničili. Podstatou výroby syntetického diamantu je premena uhlíka pri vysokej teplote a tlaku. Okrem tvrdosti majú ešte jednu dôležitú vlastnosť - do 1100 - 1200°C sú teplotne stále. Na výrobu syntetických diamantov sa používa niekoľko metód. Najpoužívanejšia metóda je založená na kombinácii vysokého tlaku a teploty a relatívne nízkych nákladov. Na vyvinutie tlaku 5 GPa je nutný stĺpec morskej vody vysoký 489 km.

Približne 80 % všetkých prírodných diamantov sa používa na priemyselné aplikácie; takmer všetky umelé diamanty sú určené na priemyselné aplikácie. Syntetický diamant, nazývaný aj umelý diamant, je diamant umelo vytvorený pomocou uhlíkových materiálov. Syntetický diamant je oveľa horší ako prírodný diamant, pokiaľ ide o transparentnosť a žiarivosť. Okrem toho je oveľa horší, pokiaľ ide o krásu odvodenú od indexu lomu svetla diamantu. Syntetický diamant sa preto väčšinou používa na priemyselné aplikácie, nie na šperky. Vo výrobnom procese sa zmes kovového prášku a diamantovej drviny roztaví pri vysokých teplotách, aby sa vytvorila pevná kovová zliatina (nazývaná väzba alebo matrica), v ktorej je diamantová drvina suspendovaná.

Vďaka už spomínanej tvrdosti je diamant ideálnym materiálom pre rezné a obrábacie nástroje. Medzi bežné priemyselné aplikácie tejto schopnosti patria diamantové vrtáky, diamantové rezné kotúče a diamantové kotúče na brúsenie pre uhlové brúsky, stolné píly, rezače spár a iné zariadenia. Významné je použitie diamantového prášku ako abrazíva. Diamant nie je vhodný na obrábanie železných zliatin pri vysokých rýchlostiach, pretože uhlík je rozpustný v železe pri vysokých teplotách, ktoré vznikajú pri vysokorýchlostnom obrábaní.

Správne používanie a údržba diamantových kotúčov

Diamantové rezné kotúče sú neodmysliteľnou súčasťou pri takmer všetkých stavebných a renovačných prácach. Tieto nástroje sú prítomné pri rezaní asfaltu, prírodného alebo umelého kameňa, betónu, železobetónu, porcelánu, skla alebo keramiky. Aj keď majú možno podobný tvar, určite nie sú rovnaké. Je veľmi dôležité používať diamantový rezný kotúč presne na to, na čo je určený. Je množstvo situácií kedy je možné rezný kotúč použiť a kedy je vysoké riziko poškodenia nástroja alebo výrobku.

Chladenie a jeho vplyv

Správne chladenie má podstatný vplyv na životnosť rezného kotúča aj kvalitu rezu. Pri rezaní na sucho vzniká v reze vysoká teplota a preto je potrebné rezný kotúč pravidelne ochladzovať. Znamená to, že je potrebné počas rezu povytiahnuť nástroj z materiálu a rotáciou nechať nástroj zachladiť. Pri rezaní na mokro dbajte na presný a dostatočný prívod vody priamo na diamantový segment tak, aby si rotáciou strhával vodu hlboko do rezu. Chladenie vodou je neefektívne, ak je prívod vody nedostatočný, alebo je smerovaný len na telo kotúča. To nie je správne.

Čo robiť, keď kotúč prestane rezať?

Rezný kotúč prestal rezať, rýchlosť rezu sa spomalila alebo sa zhoršila kvalita rezu? Každý diamantový rezný kotúč je navrhovaný na konkrétne pracovné podmienky. Dôvodom môžu byť príliš vysoké alebo nízke otáčky, zatupený diamantový segment, alebo použitie na iný materiál, ako na ktorý bol určený. Mohlo sa stať, že segment sčernal, prehrial sa a tým zmenil svoju tvrdosť. Čierny segment pravdepodobne znamená pripálené zvyšky materiálu. Dúhové farby v segmente s najväčšou pravdepodobnosťou znamenajú spálený až zakalený segment.

Stalo sa, že sa diamantové zrno nevhodnými podmienkami zatupilo. Je to situácia, kedy sa zrno diamantu dostalo do jednej roviny s kovovým pojivom, v ktorom je osadené. V takomto prípade je potrebné spraviť niekoľko rezov v abrazívnom materiáli, akými sú napríklad pieskovec, šamot alebo betón. Abrazívny materiál odbrúsi časť kovového pojiva a tým odhalí a zabrúsi diamantové zrno. Takto je segment pripravený na ďalšiu prácu.

Bezpečnosť a vizuálna kontrola

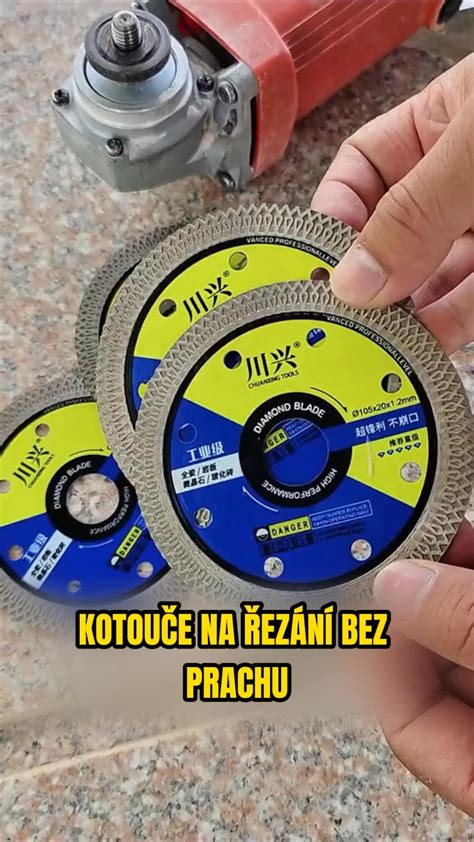

Dôležitou súčasťou profesionálnej práce je aj správne technické vybavenie. Diamantový kotúč sa najčastejšie používa v uhlovej brúske, pri väčších projektoch sa však odporúča využívať stroje s integrovaným odsávaním prachu. Bez odsávania vzniká pri rezaní betónu veľké množstvo prachu, ktorý znižuje viditeľnosť a znečisťuje pracovisko. Pokročilý dizajn diskov znižuje riziko zranenia operátora alebo poškodenie obrobku, samozrejme, toto platí v prípade dodržania základných bezpečnostných pravidiel. Sú tiež navrhnuté tak, aby minimalizovali vibrácie, čím sa znižuje riziko únavy a zranenia pri zdĺhavom rezaní.

Kvalitný rezný kotúč je srdce kamenárskej dielne. Nie len správny výber nástroja, ale aj správne používanie je dôležité pre kvalitnú prácu. Nevhodná technika práce môže viesť k vážnym úrazom. Vizuálna kontrola je kľúčová: pred každým použitím skontrolujte uvoľnené segmenty, prasknutú kovovú matricu alebo opotrebované zrná. Môžu sa objavovať trhliny v mieste spoja segmentu a oceľového tela kotúča. Nikdy nepoužívajte rezný kotúč bez ochranného krytu. Udržiavajte rýchlosť podľa odporúčaných otáčok nástroja (napr. 8 000 - 12 000 otáčok za minútu pre 5-palcové disky). Po použití opláchnite segmenty vodou, aby ste odstránili kal a nečistoty. Disky uchovávajte na suchom a rovnom mieste, aby ste predišli deformácii segmentov.
