Kombinovaný kotol na splyňovanie dreva, pelety, zemný plyn a extra ľahký vykurovací olej (ETO) Atmos DC 18 SP predstavuje ekologické a efektívne riešenie vykurovania pre moderné domácnosti. Táto nová rada kombi kotlov ATMOS DC 15EP (L), DC 18SP (L), DC 25SP (L), DC 32SP (L) umožňuje ekologické spaľovanie dreva na princípe generátorového splyňovania v kombinácii s horákom na pelety, zemný plyn, alebo ETO.
Kotol umožňuje podľa typu striedanie palív, kúrenie peletami, zemným plynom, alebo ETO podľa toho, aký horák do kotla zabudujeme. V prípade potreby je samozrejmosťou možnosť kúpiť kotol bez horáka, s tým, že si ho vyberiete neskôr, alebo ho použijete z minulého kotla. Zaujímavosťou kotla Atmos DC 18 SP je možnosť spaľovania až troch druhov paliva. Kúriť v ňom môžete v základe kusovým drevom a po doplnení špeciálneho horáka aj peletami alebo extra ľahkým vykurovacím olejom. Prídavný horák je však nutné zakúpiť zvlášť.

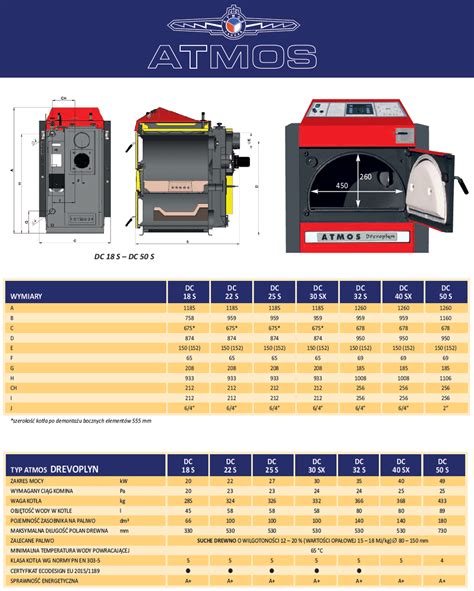

Konštrukcia kotla Atmos DC 18 SP
Kotol sám je konštruovaný ako teleso s tromi pod sebou posadenými komorami. Teleso kotlov je vyrobené ako zvarenec z oceľových plechov 3-8 mm. Vrchné dve komory slúžia na splyňovanie dreva, tak ako to poznáme u klasických kotlov na splyňovanie, ktoré vyrába Atmos štandardne. Násypka paliva je v spodnej časti vybavená žiaruvzdornou tvarovkou s pozdĺžnym otvorom pre priechod spalín a plynov.
Tretia, najspodnejšia komora je spredu osadená požadovaným horákom a vyložená keramikou pre optimálnu kvalitu spaľovania. Dohorievací priestor pod ňou je vybavený keramickými tvarovkami. Spaľovacie systémy sú od seba oddelené vodným plášťom, navzájom sa tak príliš neovplyvňujú, a tým dosahuje kotol vysokej účinnosti pri kúrení jednotlivými palivami. Odvod spalín do komína je riešený jedným výstupným hrdlom, a preto vystačíme s jedným komínom.
V zadnej časti tela kotlov je zvislý spalinový kanál, vybavený vo vrchnej časti rozkurovacou klapkou. Medzi vrchnými a spodnými dvierkami je zabudované zariadenie pre automatické zapaľovanie dreva (komôrka so žhaviacou špirálou). Na zapaľovanie sa používajú kvalitné drevené pelety, ktorými sa naplní zapaľovacia komôrka.
Palivá, účinnosť a ekologické aspekty

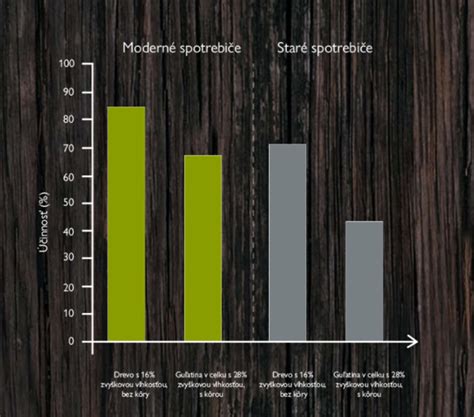

Kotol Atmos DC 18 SP je navrhnutý pre spaľovanie rôznych druhov palív. Základným palivom je drevo, po dokúpení prídavného horáka ale môžete kúriť aj drevenými peletami alebo extra ľahkým vykurovacím olejom (ETO) či zemným plynom. Od druhu paliva sa odvíja aj účinnosť - najvyššie hodnoty dosahuje pri spaľovaní peliet - až 92,5 %, čo je veľmi slušná hodnota. O niečo nižšiu účinnosť má kotol pri spaľovaní kusového dreva - 90,1%.
Kúrenie v kotle Atmos je ekologické, dôkazom je splnenie podmienok ekodizajnu a zaradenie do 5. emisnej triedy. Kotol ATMOS DC 25 S spĺňa limity pre známku Ekologicky šetrný výrobok, smernice MŽP ČR, a je zaradený do triedy 3, 4, a 5 (Ekodizajn), podľa ČSN EN 303-5. Kotly sú chránené priemyslovým patentom. Kotol bez rizika poškodenia má chladiacu slučku proti prehriatiu. Má minimu škodlivých exhalátov vďaka obrátenému spaľovaniu, predhriatemu spaľovaciemu vzduchu a keramickému spaľovaciemu priestoru, pre prakticky dokonalé spaľovanie.
Kotol s horákom, šnekovým dopravníkom a zásobníkom na pelety umožňuje automatické prepínanie prevádzky. Pre docielenie minimálnej teploty vratnej vody do kotla 65 ºC je nutné zapojenie s LADDOMATOM 22 alebo termoregulačným ventilom. Výstupná teplota kotla musí byť trvalo udržiavaná v rozsahu 80 - 90 ºC. Doporučeným zapojením je zapojenie kotla s Ladomatom 21 alebo termoregulačným ventilom s vyrovnávacou nádržou o objeme 500 až 1000 l.
Technické parametre pre model DC 18SP (L) a DC 18 S
Maximálny výkon kotla DC 18 S je 20 kW - to, či je táto hodnota pre vašu nehnuteľnosť dostatočná, vám vypočíta odborník. V sérii kombinovaných kotlov sú dostupné modely s výkonom až 35 kW. Samotný kotol váži 435 kilogramov (DC 18SP (L)), dobre preto zvážte, kam ho umiestnite - mal by stáť na dostatočne pevnom podklade. K tejto hmotnosti je ešte potrebné pripočítať hmotnosť vody. Na výšku je model pomerne vysoký, meria 166 centimetrov, na šírku 64 centimetrov a do hĺbky zaberie 76 centimetrov (vrátane horáka).
| Parameter | Jednotka | DC 15EP (L) | DC 18SP (L) | DC 25SP (L) | DC 32SP (L) |
|---|---|---|---|---|---|
| Výkon kotla na drevo | KW | 10 - 14,9 | 14 - 20 | 17 - 25 | 25 - 35 |
| Výkon kotla na pelety | KW | 4,5 - 15 | 4,5 - 15 | 6 - 20 | 6 - 20 |
| Výkon kotla na olej, zemný plyn | KW | 15 - 20,5 | 15 - 20,5 | 15 - 30 | 15 - 30 |
| Palivo - drevo | suché drevo o vlhkosti 12 - 20 % / výhrevnosť 15 - 18 MJ/kg ø 70 - 150 mm | ||||
| Palivo - pelety | kvalitné drevenné pelety ø 6 - 8 mm (biele pelety) | ||||
| Palivo - zemný plyn, extra ETO | zemný plyn o výhrevnosti 34 MJ/m3, ETO o výhrevnosti 42 MJ/kg | ||||
| Maximálna dĺžka dreva | mm | 330 | 330 | 530 | 530 |
| Obsah násypky na drevo | dm3 | 66 | 66 | 100 | 140 |
| Váha kotla | kg | 424 | 429 | 506 | 571 |
| Objem vody v kotly | l | 78 | 78 | 109 | 160 |
| Typ horáku na pelety | ATMOS A25 | ||||
| Pripojovacie napätie | V/Hz | 230 / 50 | |||
| Príkon kotla pri štarte na pelety | W | 1120 | |||
| Príkon kotla pri prevádzke | W | 120 | |||
| Trieda kotla | 3 | ||||
Pre model ATMOS DC 18 S sú dostupné špecifické technické parametre:
- výkon kotla: 20 kW
- účinnosť: 90,1 %
- predpísaný ťah komína: 18 Pa
- objem vody: 45 l
- minimálna teplota vratnej vody: 65 ºC
- obsah násypky: 60 dm3
- spotreba na vykurovaciu sezónu Ø (priestorové metre): 20
- maximálna dĺžka dreva: 330 mm
- predpísané palivo: suché drevo o výhrevnosti 15 - 18 MJ/kg, priemer: 80 - 150 mm, vlhkosť: 12 - 20 %
- maximálna hladina hluku - podľa EN15036-1: 65 dB
- priemerná spotreba paliva: 5,6 kg/h
- čas horenia pri menovitom výkone: 2 hod.
- priemer odťahového hrdla: 150/152
- hmotnosť kotla: 269 kg
- trieda energetickej účinnosti: A+
- trieda kotla podľa ČSN EN 303-5: 5
Regulácia a prevádzka kotla
Prevádzka kotla je riadená úplne automaticky na požadovanú výstupnú teplotu vody, tak aby bola zaistená čo najvyššia účinnosť kotla a najlepšia kvalita spaľovania. Kotle a horáky DCxxSP a CxxSP sú v prevedení Model 2018 vybavené funkciou automatického uzavretia a otvorenia prívodu vzduchu do kotla/horáku, pomocou servopohonu, pri kúrení drevom, alebo peletami.
Kotle sú vybavené čidlom teploty spalín AGF2 a čidlom teploty vody kotla KTF20 pre funkciu automatického štartu horáka po dohorení dreva. K tomu slúži: Regulátor ťahu HONEYWELL, regulačný termostat, spalinový termostat, termostat na čerpadlo, hlavný vypínač a prepínací vypínač prevádzky kotla. Ako príslušenstvo je možné dokúpiť zariadenie, ktoré po dohorení dreva automaticky zopne zabudovaný horák na pelety, ETO alebo zemný plyn.
Regulátor výkonu automaticky podľa nastavenej výstupnej teploty vody (80 - 90 °C) otvára či priviera vzduchovú klapku. Nastavenie regulátora výkonu je nutné venovať zvýšenú pozornosť, pretože regulátor okrem regulácie výkonu plní ďalšiu dôležitú funkciu, že zaisťuje kotol proti prekúreniu. Kotol je ďalej vybavený regulačným termostatom umiestneným na paneli kotla, ktorý ovláda odťahový ventilátor podľa nastavenej výstupnej teploty (80 - 85 °C).
Spalinový termostat sa po dohorení paliva postará o automatické vypnutie prístroja. Odťahový ventilátor zbavuje kotolňu dymu a prachu.
Zakurovanie v splyňovacom kotli Atmos - návod
Možnosti elektronickej regulácie
Každý kotol je možné vybaviť u zákazníka elektronickou reguláciou ATMOS ACD 01 pre riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase. Táto regulácia je schopná riadiť aj samotný kotol s ventilátorom s mnohými ďalšími funkciami. Každý kotol je možné dovybaviť modernou dotykovou elektronickou reguláciou ATMOS ACD 03 na riadenie celého vykurovacieho systému v závislosti na vonkajšej teplote, izbovej teplote a čase.
Kotly DC18GD, DC25GD a DC30GD je možné z výroby objednať so vstavaným dotykovým ovládaním ATMOS ACD 04 iba v kombinácii s Automatickým zapaľovaním dreva (AIW). Kotly sú už vybavené všetkými potrebnými čidlami. Táto jednotka je navrhnutá na komfortné ovládanie teplovodného systému vykurovaného objektu. Automatické zapaľovanie dreva slúži na plánovaný zátop kotla, napr. pred príchodom popoludní domov alebo pred príchodom na chalupu. Zapálenie paliva je veľmi rýchle (cca 5 minút) a umožňuje prísť obsluhe kotla „do tepla“.
Výhody kotlov Atmos DC 18 SP
- Možná kombinácia jednotlivých druhov palív: Striedanie paliva bez úprav na kotli (drevo + pelety, drevo + zemný plyn, drevo + ETO). Možná zámena jednotlivých horákov. Kedykoľvek môžeme prejsť na iné médium.
- Vysoká účinnosť pri jednotlivých palivách: Prakticky rovnaká ako u špeciálnych kotlov na ETO, zemný plyn alebo pelety (až 92,3% pri menovitom výkone).
- Lacnejšie riešenie: Ak sčítame náklady na obstaranie dvoch kotlov, ich zapojenie a oddymenia (komín) zistíme, že jeden kotol hoci drahší je ekonomicky výhodnejší.
- Malý zastavaný priestor: Oproti viacerým kotlom stačí jeden komín a dymovod.
- Pohodlie: Veľký keramický spaľovací priestor pre popol umožňuje pohodlné vyberanie popola, postačuje 1x za týždeň.
- Bezpečnosť: Chladiaci okruh slúži ako prevencia proti prekúreniu a eliminuje tak riziko poškodenia kotla.
- Kompaktné rozmery: Kotol je síce vyšší ako ostatné modely, na šírku a do hĺbky ale zaberá menej miesta.
- Ekologické spaľovanie: Kotol spĺňa podmienky ekodizajnu a je zaradený do 5. emisnej triedy.
Odporúčané zapojenie a príslušenstvo

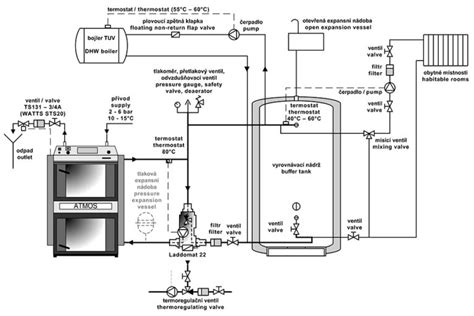

Doporučeným zapojením je zapojenie kotla s Laddomatem 21 alebo termoregulačným ventilom s vyrovnávacou nádržou o objeme 500 až 1000 l. Ďalšou možnosťou je inštalácia kotla s akumulačnými nádržami o potrebnom objeme (napr. 2000 l), ktoré navyše umožňujú vykurovanie akumulačnej elektrinou, alebo pripojenie solárnych panelov. V prípade potreby je samozrejme možné zapojiť kotol do systému aj bez akumulačných nádrží, a to predovšetkým ak zvolíme ako druhé médium zemný plyn (propán) alebo ETO.
Tento kotol je za danú cenu slušná voľba no najlepšie je ho používať z akumulačnými nádržami na uskladnenie teplej vody tak aby mohol kotol kúriť naplno a tím sa zamedzilo usádzaniu dehtou v komíne ktoré vznikajú pri nízkom výkone kotla. Keď je teplota spalín z kotla nízka komín sa nenahrieva a tím sa v ňom usádza veľa sadzí ktorý by inak zhorel v kotly. Samozrejme je ale vždy treba dbať na čo naj suchšie drevo.
Všetky kotle ATMOS, vrátane kotla DC 25 S sú certifikované v skúšobniach pre jednotlivé krajiny určenia, podľa platných noriem ČSN EN 303-5. Väčšina typov kotlov ATMOS (sú označené logom) patria medzi oprávnené zariadenia a je možné si požiadať o dotáciu prostredníctvom národných projektov Slovenskej inovačnej a energetickej agentúry Zelená domácnostiam.
História a filozofia spoločnosti Atmos
Rodinná firma ATMOS bola v Čechách založená v roku 1935. V začiatkoch bola výroba zameraná na splyňovanie pohonné jednotky pre autá a lode pod značkou DOKOGEN. Napriek nemeckej okupácii a komunistickej diktatúre sa podarilo udržať vývoj kotlov na drevo, splyňovacích agregátov a kompresorov. V roku 1980 na výstave Pragotherm predstavila prvý splyňovacie kotly na drevo a drevný odpad.
Do dnešnej doby vyvinula 90 typov teplovodných kotlov na ktoré má 15 patentov. Na zabezpečenie európskeho trhu kvalitnými kotlami, ktoré šetria životné prostredie a energiu, pracujú v súčasnosti, v rodinnej firme, tri generácie Cankar. Atmos je rodinná česká firma a v súčasnosti jeden z najväčších európskych výrobcov kotlov na tuhé palivá. Cieľom firmy ATMOS je byť jedným z najlepších výrobcov kotlov v Európe.
