Nesprávne pripojené sacie potrubie je najčastejším problémom pri poruchách samonasávacích čerpadiel. Samonasávacie čerpadlá pri správnej inštalácii, po zavodnení hydrauliky čerpadla, samočinne za niekoľko sekúnd nasajú vodu. Najčastejšie chyby pri inštalácii sú práve v sacom potrubí. Samonasávacia schopnosť čerpadiel je maximálne 8 až 8,5 metra, vrátane strát v potrubí, pretože platia fyzikálne zákony. Základným predpokladom spoľahlivého chodu čerpadla je dostatočný zdroj čistej vody bez prímesí piesku a nečistôt.
Najčastejšie chyby a ich dôsledky
Pri nesprávnom spádovaní alebo priehybe sacieho potrubia vzduch neunikne, čo obmedzí prietok vody a nastanú nasledujúce problémy:
- Obmedzenie samonasávania, prípadne čerpadlo vôbec nenasaje vodu.
- Zvýšená hlučnosť, ktorá môže pôsobiť dojmom, že je v čerpadle niečo cudzie.
- Hrozí poškodenie čerpadla!
Dôležité je si uvedomiť, že akákoľvek netesnosť v sacom potrubí neumožní čerpadlu nasať vodu. Závady v sacom potrubí často spôsobujú chod čerpadla na sucho, čo vedie k jeho poškodeniu.
Zásady správnej inštalácie sacieho potrubia
Nedodržanie základných zásad správnej inštalácie sacieho potrubia môže spôsobiť nefunkčnosť a vážne poškodenie čerpadla. Tu sú kľúčové pravidlá:
Umiestnenie čerpadla
Čerpadlo musí byť umiestnené čo najbližšie k zdroju vody.
Priemer potrubia
Svetlosť potrubia musí mať vnútorný priemer rovnaký alebo väčší, ako je priemer sacieho hrdla na čerpadle. To platí aj pre odpieskovací filter, spätnú klapku a všetky fitingy či vsuvky. Akákoľvek redukcia (zmenšenie priemeru) sacieho potrubia spôsobuje značné problémy až nefunkčnosť samonasávania čerpadla.
Spádovanie a dĺžka potrubia
Vodorovná časť sacieho potrubia, vrátane odpieskovacieho filtra a samotného čerpadla, musí byť správne vyspádovaná a čo najkratšia (ideálne 0,5 až 2 metre). Pri väčšej vzdialenosti je potrebné zvoliť väčší priemer potrubia a presné vyspádovanie.
Tvarovanie potrubia
Nikdy nesmie sacie potrubie tvoriť oblúk smerom dohora, ani byť prehnuté smerom dohora. Vzduchové bubliny v takomto oblúku nie je možné odstrániť a výrazne zhoršujú až úplne zamedzujú samonasávaciu schopnosť čerpadla. Taktiež umožňujú vznik kavitácie čerpadla, ktorá sa prejavuje hlučnosťou až deštrukciou čerpadla.
Doplnkové komponenty
- Na sacie potrubie je nevyhnutné osadiť spätnú klapku (buď priamo k čerpadlu, alebo na saciu hadicu do studne).
- Doporučuje sa osadiť kvalitný odpieskovací filter.
Ak odpieskovací filter len bublinkuje, nezaplní sa úplne vodou a čerpadlo nenasáva vodu, je potrebné skontrolovať tesnenia filtra, prípadne celkovú tesnosť sacieho potrubia (vrátane vyspádovania). Častým problémom býva aj opotrebovaná alebo netesná spätná klapka.
Špecifické prípady
Pri narážaných studniach, ak ponecháte nad čerpadlom aj ručné čerpadlo (pumpu), je potrebné medzi ne osadiť uzatvárací ventil a zároveň dodržať spádovanie vodorovného sacieho potrubia.
Metódy na zlepšenie samonasávacej schopnosti
Existuje niekoľko metód, ako zlepšiť samonasávaciu schopnosť vodných čerpadiel, najmä v prípadoch, keď tradičná inštalácia nespĺňa očakávania:1. Inštalácia nasávacieho ventilu na konci sacieho potrubia
Tento spodný ventil je v podstate spätný ventil, ktorý zabezpečuje, že voda môže byť nasávaná do potrubia a nemôže sa vrátiť späť. Aj keď je os čerpadla vyššie ako hladina vody v zdroji, voda v sacom potrubí zostáva, čím sa zabezpečí automatické a rýchle spustenie čerpadla. Spoľahlivosť tejto metódy závisí od kvality podvodného ventilu. Ak uzáver nie je tesný, môže voda pomaly pretekať, čo si pri dlhšom čase vyžiada manuálne zavlažovanie pre spustenie čerpadla.
2. Doplnenie vody z externého zdroja
Táto metóda je založená na predchádzajúcej. Pred spätným ventilom výstupnej trubice čerpadla sa inštaluje potrubie, ktoré sa napája na externý zdroj vody (napr. mestský vodovod). Týmto sa vháňa voda do sacieho potrubia čerpadla a dopĺňa sa spodný ventil. Spoľahlivosť je závislá od dostupnosti a spoľahlivosti externého zdroja. Pri dlhodobom odpojení externého zdroja môže voda zo sacieho potrubia uniknúť, čo si opäť vyžiada manuálne zavlažovanie.
3. Využitie nádrže na vodu
Táto metóda vylepšuje predchádzajúcu. Používa sa nádrž na vodu, napríklad na streche, na dopĺňanie sacieho potrubia. Táto metóda nie je závislá od vonkajších zdrojov a je vysoko spoľahlivá, najmä v budovách s existujúcimi strešnými nádržami. Pre budovy bez strešných nádrží je možné v čerpacej miestnosti nainštalovať malú nádrž na doplnenie vody do sacieho potrubia.
4. Vylepšená verzia inštalácie spodného vodného ventilu
Namiesto tradičného spodného ventilu je možné použiť jednoduché vedierko na vodu priamo na konci sacieho potrubia. Toto riešenie je mimoriadne vhodné pre situácie, kedy vodné čerpadlo často nedokáže prečerpať vodu. Zabezpečuje, že sacie potrubie zostáva naplnené vodou, čo umožňuje automatické a rýchle spustenie čerpadla.
5. Konštrukčné zmeny čerpadla
Najpokročilejšou metódou je priama úprava konštrukcie čerpadla. Napríklad, samonasávacie čerpadlo môže priamo kombinovať vákuové obežné koleso s odstredivým čerpadlom. Táto metóda vyžaduje špecializovaný dizajn čerpadla.
Ako naplniť prúdové čerpadlo
Sanácia potrubia

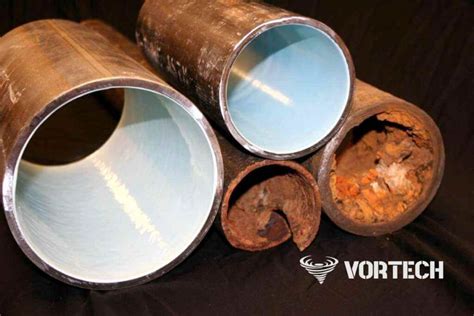

Sanácia potrubia predstavuje moderný a efektívny spôsob opravy poškodených potrubí bez nutnosti rozsiahlych výkopových prác. Táto technológia je rýchlejšia, rovnako účinná a menej nákladná v porovnaní s tradičnými metódami.
Výhody sanácie potrubia
- Rýchlosť a efektivita: Sanácia je často rýchlejšia ako výkopové práce, najmä pri lokálnych poruchách.
- Nižšie náklady: Odpadá nutnosť výkopových a zasypávacích prác, ako aj následnej úpravy terénu.
- Univerzálnosť: Technológia funguje pri menších aj dlhších poškodených úsekoch.
- Minimálne narušenie: Obmedzuje sa nutnosť rozkopávok, čo je výhodné v zastavaných oblastiach.
Metódy sanácie
- CIPP lining (inverzný spôsob): Zafúkavanie alebo zaťahovanie impregnovaného sklotextilného rukávca do potrubia.
- Quick Lock systém: Inštalácia nerezovej vnútornej manžety na opravu spojov, trhlín a iných bodových poškodení.
- UV vytvrdzovanie: Zavedenie sanačného rukáva a jeho vytvrdzovanie pomocou UV žiarenia.
- Nástreková metóda (Spraypoxy): Aplikácia špeciálnej živice na steny potrubia pomocou vysokotlakového nástreku.
- Injektáž dutín: Vyplnenie dutín okolo potrubia cementovou zmesou na zabránenie prepadnutiu.
Sanácia je vhodná pre vodovody, kanalizácie, teplovody a ventilácie, a to pri rôznych typoch poškodení, od netesných spojov po rozsiahle trhliny.
Pri výbere správneho postupu sanácie je kľúčová dôkladná obhliadka miesta a kontrola potrubia inšpekčnou kamerou. Cena za sanáciu je vždy individuálna a závisí od rozsahu a typu poškodenia.
