Skryté strešné žľaby: Estetika a Funkčnosť pre Modernú Architektúru

Odkvap je kľúčovou súčasťou strešnej konštrukcie, ktorého hlavnou úlohou je odvádzanie zrážkovej vody zo strechy. Tvorí ho žľab umiestnený na okraji strechy a zvislé zvodové rúry, ktoré odvádzajú vodu do kanalizácie alebo do miesta vsakovania. Správne navrhnutý a inštalovaný odkvapový systém chráni fasádu, základy a okolie budovy pred nadmernou vlhkosťou, čím predchádza vzniku plesní, degradácii materiálov a v neposlednom rade aj erózii pôdy. Odkvapové systémy bez ohľadu na vyhotovenie nie sú samoúčelným prvkom, ale zohrávajú dôležitú úlohu v celkovej ochrane stavby, keďže neregulovaný odtok zrážkovej vody môže spôsobovať nezanedbateľné škody.

Z konštrukčného hľadiska rozdeľujeme odkvapové systémy na viditeľné, teda tie tradičné a skryté. Skryté odkvapové systémy predstavujú moderné a efektívne riešenie pre najnáročnejších zákazníkov, spájajúce výhody tradičných konštrukcií s modernou formou. Minimalistická architektúra, s ktorou sa v ostatnom období stretávame čoraz viac nielen na stavbách domov v mestských aglomeráciách, ale aj na vidieku, si potrpí na jednoduchosť a čistotu línií, kde odkvapový systém v podobe priznaných žľabov a odkvapových rúr nemá miesto.

Čo je skrytý odkvapový systém?

Skrytý odkvapový systém predstavuje sofistikované riešenie odvádzania zrážkovej vody, ktoré sa vyznačuje tým, že odkvapové žľaby nie sú viditeľné z exteriéru domu. Princíp fungovania skrytého odkvapového systému spočíva v tom, že voda z plochy strechy sa zachytáva do žľabu, ktorý je zapustený do konštrukcie strechy. Hlavnou funkciou strešného odkvapu je zaistenie kompletného odvodu dažďovej vody alebo topiaceho sa snehu z plochy strechy do odvodných kanálov. Vďaka odkvapu tak nesteká voda zo strechy priamo dolu a výrazne sa znižuje riziko jej zatekania do konštrukcií, najmä v prípade, že je vodný stĺpec veľmi vysoký.

Skrytý odkvap je moderným riešením odvodu dažďovej vody zo strechy, pričom veľmi šikovne môžu byť skryté jeho horizontálne i vertikálne časti. Zatiaľ čo horizontálny odkvap na streche býva skrytý iba do takej miery, aby bol schopný stále plniť svoju funkciu, vertikálny odkvap je možné jednoducho skryť pod riešenie fasády. Obvykle sa k tomuto účelu využíva umiestnenie rúry do vnútorných vrstiev fasády a najčastejšie je odkvap skrytý v izolácii. Skrytý strešný odkvap, teda horizontálny variant, do ktorého primárne dažďová voda steká, musí byť aspoň minimálne otvorený a jeho prierez tak musí byť vhodne uspôsobený jednak tvaru strechy, jednak vypočítanému objemu vody, ktorý zo strechy priemerne stečie.

Výhody skrytých odkvapových systémov

Rozhodnutie pre skrytý odkvapový systém prináša množstvo výhod, ktoré sú cenené v modernej architektúre a zároveň prispievajú k dlhodobej funkčnosti stavby.

• Estetika a minimalistický dizajn

  Skrytý odkvap je predovšetkým estetickým riešením, ktoré má za úlohu zachovať prvotný dizajnový návrh objektu bez rušivých elementov v podobe vonkajších klampiarskych prvkov. Hlavným dôvodom je jeho estetický prínos. Minimalizmus je v súčasnosti veľmi obľúbený aj v architektúre a absencia viditeľných žľabov a zvodov umožňuje vytvoriť čisté línie strechy a fasády. Tento systém predstavuje dokonalú fúziu architektúry domu a jeho strechy, a to vďaka svojmu estetickému dizajnu.

• Zvýšená ochrana a dlhšia životnosť

  Ďalšou výhodou je zvýšená ochrana odkvapového systému pred mechanickým poškodením a poveternostnými vplyvmi. Vďaka uzatvoreniu alebo čiastočnému uzatvoreniu do konštrukcie strechy či fasády sú odkvapy lepšie chránené proti pôsobeniu exteriérových vplyvov, čo výrazne predlžuje ich životnosť a znižuje požiadavky a náklady na ich údržbu. Keďže žľaby sú integrované do konštrukcie, sú aj lepšie chránené pred nárazmi vetra, pádom konárov či iným mechanickým namáhaním. Skryté odkvapové systémy tiež poskytujú vyššiu odolnosť voči vandalizmu a krádežiam.

• Zvýšenie hodnoty nehnuteľnosti

  Ak sa rozhodnete pre skryté odkvapy na svojom objekte, pravdepodobne tým zvýšite jej celkovú hodnotu, vďaka vylepšenej estetike a praktickosti.

Potenciálne nevýhody a výzvy

Tak ako prakticky každé riešenie, aj skryté odkvapy majú určité nevýhody a aby ste sa mohli správne rozhodnúť, je dôležité ich poznať a uvedomiť si ich relevanciu.

• Vyššia počiatočná investícia

  Tou najzásadnejšou nevýhodou je vyššia počiatočná investícia. Na začiatku je nutné počítať s vyššou investíciou nielen do materiálu, ale i do inštalácie, ktorá je síce pomerne jednoduchá, ale mal by ju vždy realizovať odborník.

• Náročnejšia údržba a opravy

  Komplikovanejšia je aj údržba a prípadné opravy. Keďže žľaby sú zabudované do konštrukcie, prístup k nim je obmedzený, čo sťažuje pravidelné čistenie a kontrolu. Ak je odkvap skrytý vo fasádnej konštrukcii, je často veľmi náročné ho opravovať, ak dôjde k jeho poškodeniu alebo upchatiu. Staré známe, čo oči nevidia, to srdce nebolí, pri skrytých odkvapoch určite neplatí!

• Vyššie nároky na návrh a realizáciu

  Z technického hľadiska predstavujú skryté odkvapy aj vyššie nároky na presnosť návrhu a realizácie. Nedostatočná kapacita žľabu, nevhodné spádovanie či chyby pri montáži môžu viesť k zatekaniu vody do konštrukcie strechy a následným rozsiahlym škodám. Jedným z problémov, s ktorými sa treba vyrovnať pri montáži akéhokoľvek ťažšie prístupného odkvapového systému, je jeho ochrana pred zamŕzaním vody, ktorá môže odkvapové rúry upchať a svojou rozťažnosťou spôsobiť ich deštrukciu. Samostatnou kapitolou je návrh vhodného umiestnenia odkvapového systému tak, aby v jeho blízkosti nedochádzalo k vzniku tepelných mostov.

Typy a možnosti integrácie skrytých odkvapov

Ak už sa rozhodnete pre skrytý odkvap, máte v zásade dve možnosti, ako ho realizovať. Rozlišujeme preto zaatikové skryté žľaby a nadrímsové žľaby vybavené krycou lištou.

Skrytý odkvap vo fasáde

Ak chcete odkvapové žľaby a rúry kompletne vizuálne odstrániť z vonkajších konštrukcií, používa sa skrývanie ich vertikálnych prvkov do fasády. V tomto prípade je odkvap skrytý v polystyréne alebo minerálnej vate, prípadne v inom izolačnom materiály, ktorý je vo fasáde umiestnený. Rúra sa vo finále prekrýva klasickou pohľadovou vrstvou. Obvykle sa k tomuto účelu využíva umiestnenie rúry do vnútorných vrstiev fasády a najčastejšie je odkvap skrytý v izolácii.

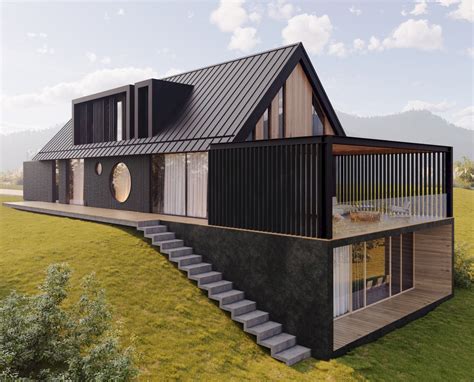

Odkvap skrytý v šikmej streche

Riešenie pre šikmé strechy predstavuje veľmi zaujímavú technológiu, ktorá vychádza z klasického odkvapu prepracovaného tak, aby tvoril so strešnými prvkami celistvú konštrukciu. Odkvap skrytý v streche tohto typu je tak v podstate pokračovaním strešnej konštrukcie s prietokmi umiestnenými vo vrchnej časti.

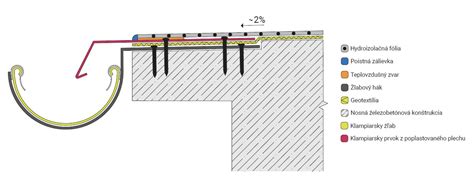

Odkvap skrytý v plochej streche

U plochej strechy je riešenie odkvapov trochu iné ako u strechy šikmej, pretože klasické žľaby sú umiestňované ešte pred zvislou konštrukciou. Skrytý odkvap tak máva plochá strecha skôr na rozhraní prechodu horizontálnej a vertikálnej časti, ktorý je možné skryť do izolácie vo fasáde.

Zaatikové žľaby

V prvom prípade sa žľab umiestňuje do vopred pripraveného lôžka, pričom čelnú stranu atiky tvorí napríklad drevo alebo múr. Zaatikové žľaby sa umiestňujú do vytvoreného lôžka, kde je čelná strana atiky tvorená stavebnou konštrukciou - múrom - alebo napríklad z OSB dosky. Žľaby - polkruhové alebo hranaté - sa upevňujú do hákov v požadovanom spáde. Lôžko je vhodné oplechovať metódou drážkovanej krytiny alebo izolovať natavením asfaltovaných pásov.

Nadrímsové žľaby

Druhou možnosťou sú tzv. nadrímsové žľaby vybavené krycou lištou. Ide o riešenie, pri ktorom sa žľab umiestni nad rímsu odkvapovej hrany strechy, pričom sa využívajú špeciálne háky. Nadrímsové žľaby visia nad vytvorenou rímsou na odkvapovej hrane strechy v hákoch namontovaných v požadovanom spáde. Dnes už výrobcovia ponúkajú systémové riešenia pre tento detail.

Kľúčové komponenty skrytého odkvapového systému

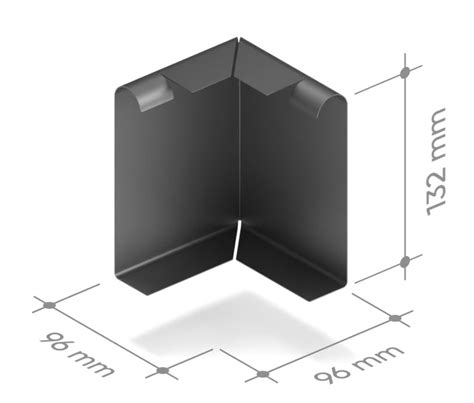

Skryté odkvapové systémy sa okrem iného skladajú z hákov, fasádnych líšt, upevňovacích prvkov, krytiek a fasádnych rohov. Odkvap je kľúčovou súčasťou strešnej konštrukcie, ktorého hlavnou úlohou je odvádzanie zrážkovej vody zo strechy. Tvorí ho žľab umiestnený na okraji strechy a zvislé zvodové rúry, ktoré odvádzajú vodu do kanalizácie alebo do miesta vsakovania.

• Žľaby a zvodové rúry: Tvoria základný systém na zber a odvod vody. Zvody, keďže obvykle sú ukryté v zateplení, nebývajú plechové, ale používajú sa klasické vodárenské rúrky príslušných priemerov spájané lepením alebo utesnené systémovým tesniacim krúžkom umožňujúcim dilatáciu. Veľmi dôležitým detailom je napojenie žľabu na odkvapovú rúru - hlavne v prípade ich rôzneho materiálového zloženia. Odpadové koleno 88° DN 110 slúži na napojenie skrytého odkvapového systému na odvod dažďovej vody.
• Krycí panel: Hlavným a jediným viditeľným prvkom tohto skrytého odkvapového systému je štýlový kryt vyrobený z kvalitného poveternostne odolného lakovaného plechu, ktorý svojim vzhľadom dokonale dopĺňa celkový vzhľad domu. Tento kryt je ľahko montovateľný na výškovo nastaviteľné háky, čo zabezpečuje jednoduchú a flexibilnú inštaláciu. Okrem estetických výhod kryt tiež zvyšuje pevnosť celého prvku a poskytuje ochranu pred nepriaznivými poveternostnými podmienkami, ako sú silné vetry.
• Spojovacie prvky: Farebná oceľová hranatá žľabová spojka s tesnením pre tesné spojenie žľabov zabezpečuje hermetickosť systému. Na trhu sú špeciálne žľabové háky s dômyselným uchytením upevňovacej lišty a s krycím panelom, dokonca aj rohové a kútové prvky.
• Podžľabový pás: Farebný oceľový podžľabový pás pre skrytý odkvapový systém slúži na estetické ukončenie strešnej konštrukcie.

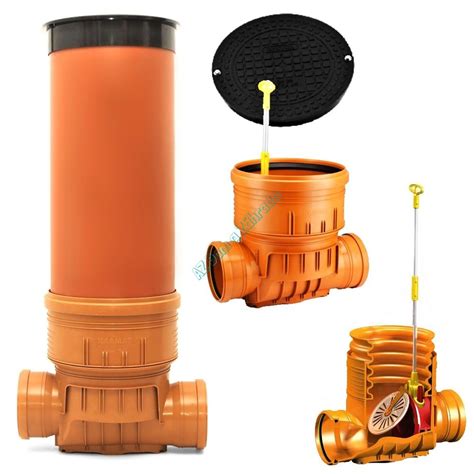

• Revízna šachta: Revízna šachta slúži ako spodný prvok odvodu dažďovej vody pri skrytom odkvapovom systéme a je kľúčová pre prístup k rúram.

Návrh a inštalácia skrytých odkvapov: Kľúč k úspechu

Dômyselná konštrukcia systému a ideálny výber technológie umožňujú dlhoročnú prevádzku napriek veľmi jednoduchej inštalácii. Pripojenie jednotlivých komponentov súpravy je veľmi intuitívne - na vykonanie všetkých inštalačných úkonov postačuje základné vybavenie. Jednoduchá inštalácia je navrhnutá tak, aby vyhovovala každému používateľovi.

Výber materiálu a tesnosť

Rovnako ako pri výbere strešnej krytiny a ostatných strešných prvkov, aj pre výber odkvapu platia určité zásady, ktoré treba mať na pamäti. Dôležité je tiež vybrať si správny typ, pričom odkvapy je možné rozdeliť podľa viacerých kritérií. Napríklad už len z pohľadu materiálu rozlišujeme odkvapy pozinkované, medené, hliníkové, titánzinkové, plastové či nerezové.

Perfektná tesnosť je zabezpečená osvedčeným klasickým odkvapovým systémom spolu s revolučným riešením tesnení, čiže miest spojenia žľabov so zvodom (spojovací kus rúry s tesnením), čím sa predchádza riziku únikov z inštalácie. Prepracovaná technológia odkvapového systému s polkruhovým profilom žľabu, ktorý sa osadzuje so spádom smerom k zvodu, zaručuje najefektívnejšie odvádzanie dažďovej vody. K dispozícii sú už aj systémové riešenia na zateplenie týchto rúr zamedzujúce vzniku tepelných mostov.

Ochrana a ventilácia

K bezpečnosti skrytého odkvapového systému napomôže jeho ochrana pred nečistotami, a to po celej dĺžke žľabov pomocou nainštalovaných ochranných líšt a v kotlíkoch ochrannými zbernými košmi na nečistoty. K väčšej bezpečnosti odkvapového systému, ktorý bude zabudovaný v stavebnej konštrukcii, prispeje aj revízna šachta umožňujúca pravidelné čistenie odpadových rúr umiestnených vo fasáde. Vetracia škára zabezpečuje zachovanie správneho vetrania strechy vďaka možnosti zvislého nastavenia krycej dosky na háku.

Práca s odborníkmi a projektová príprava

Aby skrytý odkvapový systém fungoval, je potrebné nielen dobre ho navrhnúť, ale aj bezchybne zrealizovať. Aj keď laikovi sa zdá skrytý odkvapový systém rovnaký ako klasický, pri jeho návrhu je potrebné mať na zreteli viacero špecifík. Ak sa rozhodnete pre stavbu domu v nízkoenergetickom štandarde v minimalistickom štýle, požadujte od projektanta, aby v projekte vyriešil detaily súvisiace s montážou skrytého odkvapového systému. Nešetrite na nesprávnom mieste. Kompletná knižnica CAD výkresov je zárukou správneho zapracovania systému do projektu architektom. Existujú aj špeciálne kalkulačky na uľahčenie správneho umiestnenia systému skrytých odkvapov pod strechou.

Systémové riešenia na trhu

Výrobcovia reagujú na rastúci dopyt po skrytých odkvapových systémoch a ponúkajú prepracované riešenia, ktoré spĺňajú aj tie najvyššie požiadavky na estetiku a funkčnosť.

KROP SYSTÉM SKRYTÝCH ODKVAPOV

Pri navrhovaní SYSTÉMU SKRYTÝCH ODKVAPOV KROP sme dali do popredia tradičné remeslo v modernej forme určené tým najnáročnejším zákazníkom. Naši inžinieri sa spoľahli na skúsenosti pokrývačov a vytvorili riešenie, ktoré stanovuje nový štandard na trhu v prípade striech bez presahov. Projekt kombinuje vlastnosti, vďaka ktorým sa stáva geniálne jednoduchým, a pritom odstraňuje nedostatky doteraz ponúkaných systémov k strechám bez presahu od iných výrobcov.

„KROP SMART DESIGN je moderný prístup k navrhovaniu, ktorý sa inšpiruje najlepšou remeselníckou praxou a dlhoročnými skúsenosťami našich inžinierov, prispôsobuje ich k najnovším riešeniam a tendenciám v stavebníctve.“ Magdalena Gardyła, Manažér pre inovácie a implementáciu.

KROP systém ponúka:

• Jednoduchú montáž a výnimočnú estetiku: Možnosť vyrovnania krycích dosiek nezávisle od namontovaného odkvapového systému, vďaka použitiu špeciálnych hákov, umožňuje ideálne prepojiť funkčnosť so zachovaním estetického vzhľadu strechy a fasády.
• Zosilnenú kryciu dosku: Špeciálny povrchovo upravený plech s optimálnou hrúbkou 0,7 mm s dvomi prelismi zaručuje, že sa krycia doska nezvlní a vždy bude mať estetický vzhľad.
• Univerzálnosť: Jeden systém - dve varianty montáže. Vďaka univerzálnosti SYSTÉMU SKRYTÝCH ODKVAPOV KROP ich môžete používať v klasických domoch so strechou s presahom a v moderných konštrukciách domov so strechou bez presahu. SYSTÉM SKRYTÝCH ODKVAPOV KROP je navrhnutý tak, aby bol zhodný s najuniverzálnejšou veľkosťou odkvapových systémov na trhu 130/90.

SYSTÉM SKRYTÝCH ODKVAPOV KROP prichádza s najdlhšou zárukou od výrobcu na trhu:

Lindab RAINLINE Ukrytý odkvapový systém

V súčasnosti sa veľkej obľube tešia domy postavené v ekologickom a modernom štýle, a práve pre tieto stavby je ako stvorený systém skrytých žľabov od spoločnosti Lindab. Tento systém predstavuje dokonalú fúziu architektúry domu a jeho strechy, a to vďaka svojmu estetickému dizajnu. Ponúka elegantné a bezpečné riešenie pre zakomponovanie oceľových alebo plastových odtokových rúr priamo do fasády, čím zabraňuje ich viditeľnosti a zároveň chráni celkovú estetiku domu.

Siba Modern

Moderný skrytý odkvapový systém Siba Modern je riešením určeným na použitie v budovách, kde je žľab integrovaný do telesa budovy, pričom esteticky spája bezodkvapovú strechu s jej fasádou. Výhodou skrytého odkvapového systému Siba Modern je, že vám umožní bezpečne skryť zvody vo vnútri fasády a jediným viditeľným prvkom celého systému je krycí panel. Dostupné farby antracitová, grafitová, sivá a čierna vám umožní dokonale prispôsobiť systém farbe a typu strešnej krytiny, oceľové aj betónové alebo keramické. Maskovací rám uložený na špeciálnej základni po celej dĺžke zaručuje zvýšenú odolnosť voči veterným silám a tuhosť celého systému.

Údržba a dlhodobá prevádzka

Napriek ich skrytému umiestneniu, alebo možno práve preto, si skryté odkvapy vyžadujú pravidelnú kontrolu a čistenie. Počas zimných mesiacov treba venovať zvýšenú pozornosť aj riziku zamŕzania vody v žľaboch. Hoci skryté odkvapy sú čiastočne chránené pred priamym mrazom, môže sa v nich tvoriť ľad, najmä v oblastiach kde mrazy často strieda odmäk.

Kedy zvážiť skrytý odkvapový systém?

Pri výbere vhodného odkvapového systému je potrebné zvážiť viacero faktorov. Primárnym kritériom je účinnosť systému s ohľadom na špecifiká konkrétnej strešnej konštrukcie a klimatické podmienky. Významným faktorom je tiež architektonický zámer stavby. Niekto preferuje tradičný vzhľad s viditeľnými odkvapmi, ktoré môžu dotvárať estetický ráz budovy, iní zas uprednostnia čisté línie, ktoré sú možné práve vďaka skrytým riešeniam.

Zásadný vplyv na výber má aj dostupnosť jednotlivých riešení, náročnosť montáže a možnosti prepojenia s ostatnými prvkami strešného systému. Skryté odkvapové systémy predstavujú jednoznačný prínos tam, kde je prioritou čistý architektonický vzhľad stavby bez rušivých elementov na fasáde. Na druhej strane, držať sa skrytého odkvapu len preto, že ste si toto riešenie vysnívali nemusí byť tou správnou cestou. Skryté odkvapy totiž ani zďaleka nie sú vhodné pre každú stavbu.

Oplatí sa spomenúť, že nemusíte si vždy vyberať len medzi skrytým odkvapom a konvenčným riešením. V niektorých prípadoch sa ako optimálne riešenie ukazuje kombinácia skrytých a viditeľných odkvapových systémov. Tento prístup umožňuje vyvážiť estetické požiadavky s ekonomickými a praktickými aspektmi. Napokon, skrytý odkvap je dobrým nápadom vtedy, keď jeho estetické a funkčné prínosy prevážia nad vyššími nákladmi a náročnejšou údržbou. Pri správnom návrhu, kvalitnej realizácii a pravidelnej údržbe môže skrytý odkvap slúžiť dlhé desaťročia a výrazne prispieť k lepšiemu a hodnotnejšiemu vzhľadu celej stavby.
