Správna inštalácia oceľových potrubí je rozhodujúca pre zabezpečenie efektívnosti, bezpečnosti a dlhovekosti potrubných systémov. Spojenie oceľových rúr so závitmi dnes zostáva hlavným spôsobom pri montáži vodovodných potrubí alebo plynovodov. Použitie závitov sa ukázalo ako veľmi výhodné na spojenie dvoch valcových prvkov, pričom tento typ pripojenia sa považuje za prístupný pre každého.
Pri nákupe dielov na spájanie oceľových rúr je potrebné venovať pozornosť parametrom závitovej časti, symetrii profilu a rovnakej výške vrcholov po celej dĺžke závitu. Rozmery závitovej časti, jej dĺžka a počet závitov sú viazané na priemer a hrúbka steny polotovaru oceľovej rúry. Je zrejmé, že závitové spojenie sa používa iba vtedy, ak sú steny potrubia hrubé, v opačnom prípade môže profil závitu oslabiť kov.
Príprava a rezanie oceľových rúr
Predtým, ako začnete inštaláciu, je nevyhnutná dôkladná príprava. Starostlivo preskúmajte každú oceľovú rúru, či nemá známky poškodenia, ako sú trhliny, priehlbiny alebo korózia. Presne zmerajte dĺžku a priemer potrubí, aby ste zaistili správne prispôsobenie, a odstráňte všetky nečistoty alebo hrdzu pomocou drôtenej kefy.
Ak používate uhlovú brúsku alebo piestovú pílu, začnite náradie pred kontaktom s rúrou a potom rezný kotúč pomaly spustite, kým sa nedotkne povrchu. Pri použití pílky pomaly pílové listy ťahajte dozadu a dopredu a uistite sa, že je rez rovný. Poškodené závity na konci oceľovej rúry je potrebné odrezať brúskou a oceľové otrepy oklepať pilníkom. Na novom okraji urobte vstupné skosenie, inak nebude možné zabaliť spojku.
Ručné rezanie závitu pomocou matrice
Metódy závitových spojení
Závitové tvarovky sa delia na nasledovné typy: vsuvky, hrdlá, redukcie, zátky, poklopy, matice, uzatváracie skrutky, hadicové vsuvky, uhly, T-kusy, kríže a oblúky. Pre pripojenie prvkov diaľnice je možné použiť kužeľové a valcové závity.

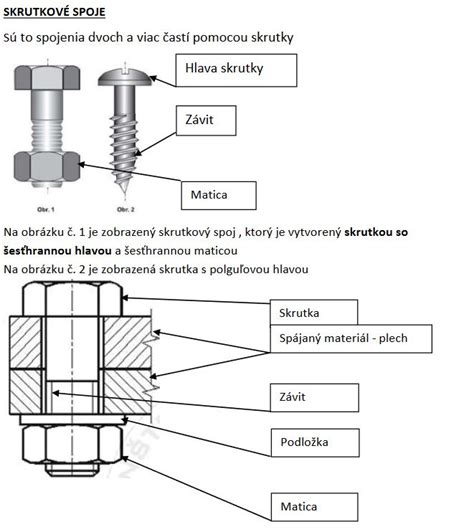

Klasická schéma skrutka-matica
Jedna z pripojených sekcií musí mať vnútorný závit, druhá ryhovanie vonkajšieho závitu. Najčastejšie sa v tomto prípade spájajú rúry rôznych priemerov alebo sa na koniec privarí hrubostenná spojka. Pretože jeden zo segmentov sa musí otáčať, spoj sa ukáže ako neoddeliteľný, čo sa využíva najmä v uzavretých priestoroch vodovodných potrubí.
Dlhé spojovacie spojenie
Ak počas procesu opravy nie je možné otočiť ani jednu zo spájaných polovíc, spojenie sa vykoná pomocou dlhej spojky podľa normy GOST-8955-75. Diel má na vstupe a výstupe pravý a ľavý závit. Po položení tesnenia a vložení medzi konce rúrok zostáva len otočiť telo spojky rukou, aby zapadlo so závitom na každej strane.
| Komponent | Funkcia |
|---|---|
| Poistná matica | Zabezpečuje tesnosť a pevnosť spoja. |
| Spojka | Spája dva závitové konce potrubí. |
| Vsuvka | Slúži na predĺženie alebo prechod medzi priemermi. |
Moderné alternatívy: WALFORM a SAE 37°
Okrem klasických závitov existujú aj modernejšie systémy, ako napríklad WALFORM. Montáž skrutkovania WALFORM spočíva iba v utiahnutí prevlečnej matice. Koniec rúrky je strojovo vytvarovaný do tvaru, ktorý odpovedá hrdlu skrutkovania a prevlečnej matici podľa DIN. Systém zaručuje spoľahlivé upevnenie rúrky, ktoré je schopné odolávať vysokému mechanickému namáhaniu bez ďalších doplňujúcich komponentov. Pre vytváranie lemovaných rúrok sa využíva aj systém „SAE 37°“, ktorý je cenovo úspornou alternatívou voči potrubným spojom, ktoré sa v minulosti museli zvárať.
Kontrola kvality a bezpečnosť
Po inštalácii naplňte potrubný systém vodou a pomaly zvyšujte tlak na špecifikovaný testovací tlak. Opatrne skontrolujte všetky pripojenia, či sa na nich nenachádzajú kvapky, kaluže alebo zmeny tlaku. Pravidelne vykonávajte inšpekcie potrubí a armatúr, aby ste skontrolovali známky opotrebenia, korózie alebo poškodenia. Pri práci vždy noste vhodné bezpečnostné vybavenie, ako sú bezpečnostné okuliare, rukavice a tvrdé klobúky.
