Ucelený stavebný systém z pórobetónu Ytong dokáže vytvoriť zdravé a energeticky úsporné miesto pre život. Práca s ním je navyše jednoduchá a rýchla. Stavbu s ním zvládnete aj sami a vďaka Ytongu získate zdravý domov s trvalou hodnotou. Samozrejmosťou je podpora a technické poradenstvo zo strany spoločnosti Xella, k rukám budete mať šikovné náradie.
Navyše s Ytongom nemusíte stavať len steny a priečky. Masívne stropy a strechy Ytong majú tie najlepšie vlastnosti tohto materiálu. O stropoch a strechách z Ytongu sme sa rozprávali aj s Ing. Martinom Mihálom, vedúcim oddelenia technickej podpory Xella CZ/SK.
Montované Stropy Ytong: Všeobecné Informácie
Pred realizáciou montovaného stropu nie sú na stavbu kladené žiadne špeciálne požiadavky. Strop je kladený na nosné konštrukcie - steny alebo prievlaky. Tieto konštrukcie musia byť schopné preniesť zaťaženie zo stropu.
Montovaný strop Ytong je ideálnym riešením pre svojpomocnú výstavbu. Skladby stropov sú jednoduchou skladačkou bez zložitého viazania výstuží. Nosníky a stropné vložky možno premiestňovať aj bez mechanizácie.
Hlavnou výhodou oproti klasickému železobetónovému monolitickému stropu je realizácia. Nie je potrebné celoplošné debnenie, stačí podopretie v rozpätiach po 1,6 metra. Bát sa nemusíte ani svojpomocnej výstavby, naopak.
Typy Stropných Systémov Ytong
Systém Ytong ponúka inovatívne riešenia pre stropy a strechy, ktoré sa vyznačujú jednoduchou montážou a vysokou kvalitou. Kľúčovou súčasťou tohto systému sú stropné vložky, ktoré sú dostupné v rôznych rozmeroch a typoch, aby vyhovovali špecifickým potrebám každej stavby.
Strop Ytong Klasik
Strop Ytong Klasik sa skladá z nosníkov a stropných vložiek, ktoré sa rozložia podľa kladečského plánu. Priestor nosníkov medzi vložkami sa vybetónuje súčasne s realizáciou 50 mm silnej nadbetonávky. Do nosníkov môže byť pre zvýšenie únosnosti pridaná výstuž podľa projektovej dokumentácie a do nadbetonávky sa vždy vkladá výstuž (kari sieť).
Tradičný vložkový strop s nadbetonávkou Ytong Klasik je v porovnaní so stropom Ytong Ekonom náročnejší na betonáž, ale ponúka vysokú únosnosť konštrukcie aj pri väčších rozpätiach. Jeho prednosťou je tiež variabilné umiestnenie priečok a veľmi dobrý akustický útlm. Aj u tohto stropu je súčasťou dodávky stropu kompletná dokumentácia s výkresom. Stavebníci ocenia aj jeho rýchlu, ľahkú a bezpečnú montáž.
Staviame s Ytong - Strop
Strop Ytong Ekonom

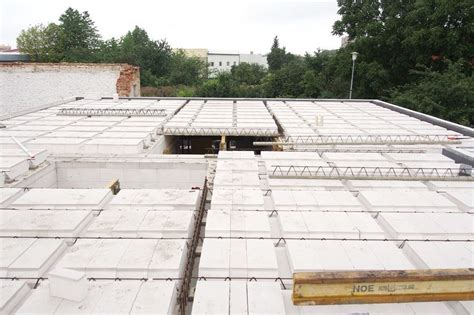

Strop Ytong Ekonom je menej náročný na betonáž. Betonový raster stropu tvoria v jednom smere nosníky a v druhom nízke stropné vložky, rozmiestnené spravidla po štyroch vysokých stropných vložkách (výška vložky sa rovná výške stropu).
Nosníky sú teda prepojené v mieste nízkych vložiek, a tak je nahradená nadbetonávka stropu. Vybetónovanie priestorov medzi vložkami je veľmi jednoduché, lebo betónovú zmes jednoducho zarovnáme s hornou hranou stropných vložiek.
Základom pórobetónového stropu Ytong Ekonom sú prefabrikované železobetónové nosníky a výplňové vložky Ytong. U tohto stropu sa betónuje iba raster nosníkov a priečnych rebier, takže stropy enormne nezaťažujú okolité nosné steny. Ich veľkou prednosťou je aj skutočnosť, že ponúkajú najpresnejšie konštrukcie bez ďalšieho vyrovnávania pred montážou podlahových vrstiev.
Atraktívnosť a obľubu stropov navyšujú aj úsporné hrúbky stropu (200 a 250 mm) a rýchla (dá sa položiť aj za deň), ľahká a bezpečná montáž bez nutnosti debnenia. Navyše vám ich výrobca dodá v cene dodávky stropu, teda zadarmo, kompletnú dokumentáciu s autorizovanou statikou. Samozrejmosťou je aj podrobný kladecí plán, vďaka ktorému si pokládku stropu poradí každý šikovný stavebník.
Stropné Dielce Ytong
Jedným zo spôsobov, ako vytvoriť stropnú konštrukciu, je použiť stropné dielce z pórobetónu. Dielce sa kladú na nosnú konštrukciu alebo základ. Čelá sú hladké, na pozdĺžnej ploche sa nachádza pero + zalievacia drážka, pri šírke väčšej ako 550 mm sú pozdĺžne hrany skosené.
Montáž si nevyžaduje použitie podpier alebo debnenia. Stropné dielce sú veľkorozmerné vystužené pórobetónové prefabrikáty, na manipuláciu ktorých je potrebná zdvíhacia technika. Dielce sú vyrábané vždy na zákazku.
Porovnanie stropných systémov Ytong Klasik a Ytong Ekonom:
| Vlastnosť / Systém | Ytong Klasik | Ytong Ekonom |
|---|---|---|
| Skladba | Nosníky, stropné vložky, 50 mm nadbetonávka | Prefabrikované železobetónové nosníky, výplňové vložky |
| Betonáž | Náročnejšia, priestor nosníkov a nadbetonávka | Menej náročná, iba raster nosníkov a priečnych rebier |
| KARI siete | Do nadbetonávky vždy | Nevyžaduje |
| Nadbetonávka | Potrebná (50 mm) | Nevyžaduje |
| Únosnosť | Vysoká, aj pri väčších rozpätiach | Spoľahlivá, optimálna pre bežné zaťaženia |
| Rozpätie | Bežné, so zdvojenými nosníkmi až 7,5 m | Bežné |
| Presnosť | Dobrá | Najpresnejšie konštrukcie bez ďalšieho vyrovnávania |
| Montáž | Rýchla, jednoduchá, bezpečná | Rýchla (aj za deň), ľahká, bezpečná, bez debnenia |
| Akustický útlum | Veľmi dobrý | Dobrý |
| Umiestnenie priečok | Variabilné | Štandardné usporiadanie, s pomocným priečnym rebrom |
| Dokumentácia | Kladečský plán, kompletná dokumentácia s výkresom | Kladečský plán, kompletná dokumentácia s autorizovanou statikou (zdarma) |
Detailný Postup Montáže Stropných Dielcov
Montáž stropných dielcov si vyžaduje precíznosť, ale s dodržaním správnych krokov je proces efektívny.
- Presun dielcov: Na manipuláciu so stropnými dielcami sa používa zdvíhacia technika. Dielce sa kladú pomocou plátenných popruhov (tzv. gurtne) s dostatočnou dĺžkou, aby sklon závesu nebol menší ako 60°, priamo na korunu múru.
- Kladenie dielcov: Dielce sa kladú po jednotlivých položkách podľa dodaného výkresu skladby stropu do maltového lôžka z lepiacej tenkovrstvovej malty používanej na murovanie. Suchá malta sa za stáleho miešania nasype do nádoby s vodou (17 kg vrece/5 až 6 l vody) a mieša sa, až kým nevznikne pastová zmes. Kladenie stropných dielcov by mali realizovať dvaja pracovníci.
- Správne uloženie: Pri kladení dielcov je potrebné kontrolovať dostatočnú dĺžku uloženia dielca na korunu múru, ktorá nesmie byť menšia ako 100 mm. Dielec je potrebné uložiť s medzerou približne 10 mm od susedného, aby bolo možné vytiahnuť gurtňu. Pomocou oceľového páčidla sa na čelách dielec dotlačí tesne k predchádzajúcemu dielcu. Správne položené dielce sú v čelách zalícované a dorazené tesne jeden k druhému. Šípka na čelách dielcov musí smerovať vždy nahor.
- Zarovnanie nerovností múru: Presnosť a precíznosť pri murovaní zabezpečí rovinnosť koruny múru. Prípadné nerovnosti je potrebné zarovnať hoblíkom.
- Zošikmenie dielca: V prípade potreby šikmého zrezania stropného dielca sa čelá dielcov zrežú priamo na stavbe. Pri zošikmení nosného múru sa dielec zreže do požadovaného tvaru priamo na stavbe. Výstuž sa prispôsobí už pri výrobe.
- Vencové tvárnice: Na okraji obvodového muriva sa uložia do tenkovrstvovej lepiacej malty vencové tvárnice. Vencová tvárnica je vhodná na vytvorenie strateného debnenia stužujúceho obvodového venca stropu a dodatočné zateplenie vonkajších stien. Je vyrobený z pórobetónu značky P2 - 350 s tepelnoizolačnou vrstvou na báze extrudovaného polystyrénu.
- Armokoše a výstuž: Ako vencová výstuž sa použijú vopred pripravené armokoše. Ak nie je v projekte statiky stanovené inak, použijú sa min. 4 ks profilov ∅ 10 mm v pozdĺžnom smere a strmene ∅ 6 mm v rozstupoch približne 250 mm. Spojovanie pozdĺžnej výstuže možno vykonať s presahom min. Správne zaháknutá výstuž umiestnená v zalievacej drážke do venca.
- Betónovanie venca a drážok: Po uložení všetkej výstuže sa veniec vybetónuje. Pri opatrnom postupe netreba vencové tvárnice dodatočne fixovať. Zároveň s betonážou venca sa zalejú drážky medzi stropnými dielcami. Pozdĺžne drážky medzi stropnými dielcami sa zalievajú murárskou lyžicou. V hornej časti má drážka šírku 50 mm.
Statické Možnosti a Prispôsobivosť
Montované stropy Ytong sú navrhnuté pre bežné rozpätia stropov a striech obytných budov. Montované stropy možno aplikovať na väčšinu pôdorysov. Ak potrebujeme väčšie zaťaženie alebo rozpätia nad 6,5 metrov, môžeme pridávať výstuž alebo zdvojovať nosníky. U stropu Ytong Klasik môžeme so zdvojenými nosníkmi preklenúť aj 7,5 metra.
Kladečské plány, ktoré sú súčasťou dodávky stropov Ytong, spracovávajú skúsení statici, ktorí vedia vyriešiť aj pôdorysy s nedostatkom nosných prvkov vložením skrytých prievlakov alebo kolmým napojením nosníkov. Pomocou oceľovej výmeny v podobe profilu HEA alebo HEB možno vytvoriť skrytý nosník, ktorý sa v interiéri zakryje omietkou stropu.
Stropné Vložky Ytong: Detaily a Varianty
Výrobcom Ytong stropných vložiek je spoločnosť Xella Slovensko, spol. s r.o. Tieto vložky sa vyrábajú v dvoch základných modeloch: Ytong Klasik so zvislými bočnými stenami a Ytong+ so šikmými bočnými stenami. Šikmé steny vložiek Ytong+ umožňujú lepšie usadenie a vytvorenie monolitickejšej konštrukcie. Vložky sa vyrábajú so zvislými bočnými stenami v šírkovom prevedení 500 mm.
Rozmery a Technické Vlastnosti Vložiek
Stropné vložky Ytong sa vyrábajú v niekoľkých štandardných rozmeroch, ktoré sa líšia dĺžkou, šírkou a výškou. Tieto rozmery sú dôležité pre presné plánovanie a realizáciu stropnej konštrukcie.
- 499 x 249 x 250 mm
- 499 x 125 x 100 mm
- 599 x 249 x 200 mm
- 599 x 125 x 100 mm
Okrem týchto štandardných rozmerov existujú aj doplnkové znížené stropné a strešné vložky Ytong 100/500, ktoré sú špecificky navrhnuté pre určité aplikácie. Pre optimálne uloženie na nosníky majú vložky po stranách vyrezané ozuby šírky 20 mm a výšky 40 mm. Minimálna dĺžka uloženia vložiek na nosnú konštrukciu je stanovená na 20 mm.
Výhodou Ytong vložiek je možnosť ich tvarovej úpravy priamo na stavbe podľa aktuálnych potrieb. Toto flexibilné riešenie zjednodušuje proces montáže a umožňuje prispôsobenie sa akýmkoľvek architektonickým požiadavkám. U oboch typov stropu môžeme vložky podľa potreby upravovať pílou rovnako ako tvárnice Ytong.
V rámci systémov Ytong Ekonom a strechy Komfort hrá kľúčovú úlohu aj špecifické usporiadanie niektorých vložiek. Pokiaľ statik neurčí inak, každá piata vložka je znížená a slúži ako debnenie pre pomocné priečne spolupôsobiace rebro. Toto rebro je vystužené oceľou s priemerom minimálne ø 8 mm a je zakotvené do protiľahlých vencov, čím sa zabezpečuje pevnosť a stabilita celej konštrukcie.
Doplnkové znížené stropné a strešné vložky Ytong 100/500 vytvárajú debnenie pomocného priečneho spolupôsobiaceho rebra, vystuženého oceľou 1 × min. priemer 8 mm, zakotvenú do protiľahlých vencov.
Zateplenie Stropu Ytong Ekonom
Pri zateplení stropu Ytong Ekonom (bez nadbetonávky) o hrúbke 250 mm, s ohľadom na steny z 24 cm VPC s 25 cm zateplením EPS a inštaláciu rekuperácie, je dôležité zvážiť správnu skladbu izolácie.
Odporúča sa zateplenie vlnou (napríklad čadičovou variantou v doskách) o sile 30 - 40 cm, aby bolo výsledné U 0,10 - 0,12 W/(m2K). Nad izoláciou by mohli byť už len dosky na klieštinách (s medzerami) ako pochôdzna vrstva. Ak sú klieštiny 50 cm nad stropom, aj pri hrúbke izolácie 40 cm by bola medzera medzi izoláciou a doskami stále 10 cm.
Otázka použitia parotesnej fólie alebo parobrzdy je kľúčová. Vždy je potrebné konzultovať detailné riešenie s projektantom alebo statikom, aby sa zabránilo kondenzácii vlhkosti v konštrukcii a zabezpečila sa optimálna funkčnosť celého systému s rekuperáciou.
Doplnkové Materiály a Nástroje
Pre prácu so stropnými systémami Ytong sú k dispozícii aj špecifické nástroje a materiály, ktoré zjednodušujú a urýchľujú proces výstavby.
- Hoblík: Na ručné zarovnávanie ložných plôch, prípadne na odstránenie väčších nerovností povrchu stien a pórobetónových tvárnic.
- Elektrická pásová píla: Na presné a rýchle rezanie pórobetónových tvárnic, dosiek, U-profilov a vencoviek, najmä na väčších stavbách. Má priamy pohon a automatické vypínanie, motor na striedavý prúd o napätí 230 V. Hmotnosť 125 kg, výšku 175 cm.
- Minerálna malta Ytong: Lepiaca malta sivá s obsahom plastifikátorov, je určená do interiéru aj exteriéru, na tenkovrstvové spájanie tvárnic, dosiek, stropných dielcov, U-profilov, vencoviek, prekladov, prekladových trámov a schodiskových dielcov. Minimálna pevnosť v tlaku je 10 N/mm2, zrnitosť do 0,63 mm.
Na vnútornú omietku stropných dielcov možno použiť sadrové a vápenno-sadrové omietky. Ako povrchová omietka je vhodná ľahká omietka určená na pórobetón s pevnosťou v tlaku Rd = 2 až 5 MPa. Pri aplikácii je potrebné dodržiavať hrúbku vrstvy omietky odporúčanú výrobcom v technologickom postupe.
