Komplexný sprievodca fasádnym obkladom a zateplením

Fasáda budovy je jej vizitkou, ale zároveň plní kľúčové funkcie z hľadiska energetickej efektívnosti, ochrany a komfortu bývania. V súčasnosti sú k dispozícii rôzne materiály, výrobky a technologické postupy súvisiace s fasádami, ktoré dokážu uspokojiť aj tie najnáročnejšie požiadavky architektov a investorov.

Význam tepelnej izolácie a jej systémy

Dostať maximálne množstvo prirodzeného svetla do obytných, verejných a kancelárskych priestorov je túžbou väčšiny architektov a investorov. Mnohí však majú strach, že cez veľké zasklené plochy bude v zime unikať teplo, zatiaľ čo v lete sa bude objekt nadmerne prehrievať a náklady na prevádzku budovy sa neprimerane zvýšia. Preto je správna tepelná izolácia základom každej úspešnej fasády.

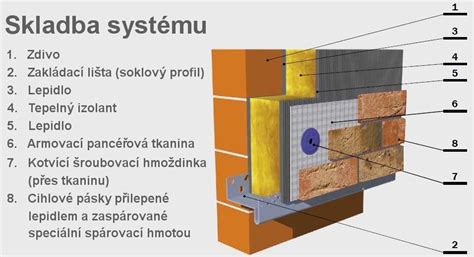

Kontaktný tepelnoizolačný kompozitný systém (ETICS)

Jedným z najrozšírenejších riešení je vonkajšie zateplenie bez vetranej medzery kontaktným tepelnoizolačným kompozitným systémom ETICS (External Thermal Insulation Composite Systems). Tento systém je navrhnutý pre zatepľovanie zvislých obvodových stien budov, a to ako pre rekonštrukcie, tak aj pre novostavby.

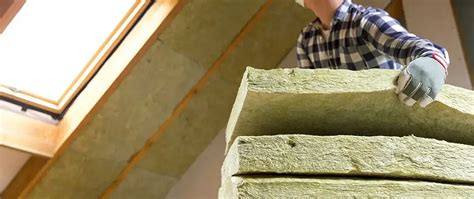

Ako vlastný tepelný izolant sa navrhujú dosky z fasádneho stabilizovaného polystyrénu alebo minerálnej fasádnej vaty s kolmým vláknom. Použitie tepelných izolantov zvyšuje tepelný odpor obvodových stien a tým podstatne znižuje spotrebu energií pre vykurovanie. Pri aplikácii uvedeného zatepľovacieho systému je potrebné spracovať tepelne technické hodnotenie konkrétnej obvodovej steny v mieste realizácie.

Príprava podkladu pre ETICS

Všetky plochy, na ktoré bude zatepľovací systém aplikovaný, je nutné včas pred začatím skontrolovať. Musia vykazovať úplne bezchybnú súdržnosť všetkých vrstiev, ktoré sú súčasťou podkladu. Ideálnym podkladom sú minerálne materiály. V prípade nerovností je potrebné s dostatočným predstihom vykonať vyrovnanie podkladu podľa jeho typu. Nerovnosť sa zisťuje dvojmetrovou latou. Minimálna požiadavka na prídržnosť podkladových vrstiev musí byť 1,5 N / mm². Všetky uvoľnené časti podkladu musia byť odstránené a zrovnané.

Plochy, ktoré sú vyhotovené z pórobetónových tvárnic (napr. Ytong), je nutné najprv opatriť vhodnou penetráciou alebo min. 10 mm hrubou vrstvou hrubej jadrovej omietky. V prípade, že murivo vykazuje zvýšenú vlhkosť akéhokoľvek typu (zemná vlhkosť, zatekanie, priesaky atď.), je zakázané vykonávať montáž zatepľovacieho systému bez predošlého odstránenia príčin zvýšenej vlhkosti a zabezpečenia vyschnutia muriva. V prípade, že nemožno vlhkosť odstrániť, je nutné zvoliť iný systém zateplenia, napr. systém s odvetrávanou medzerou.

Pri vykonávaní dodatočného zateplenia je nutné vopred odstrániť prvky fasády, ako sú parapety, držiaky svetla, doplnkové tabuľky (čísla domov) atď.

Postup montáže ETICS

1. Pripevnenie zakladacej lišty: Montáž systému začnite pripevnením zakladacej lišty (šírka podľa izolantu) do vopred stanovenej úrovne. Medzi jednotlivými lištami ponechajte medzery 3-5 mm pre elimináciu dilatácie, prípadne použite plastové spojovacie spony. V prípade nerovnosti podkladu je nutné zakladaciu lištu v miestach pripevnenia zatĺkacími hmoždinkami podložiť dištančnými podložkami, ktoré zabránia jej prípadnej deformácii.

2. Lepenie izolantu: Na zakladaciu lištu, ktorá je pripevnená k podkladu cez hmoždinky príslušnej dĺžky a priemeru, osadíme prvý rad dosiek izolantu (polystyrén alebo minerálna vlna). Po osadení prvého radu dosiek vykonáme ich smerovú korekciu. Polystyrénové fasádne dosky sa opatria na rubovej strane maltovým lôžkom o sile cca 4 cm v páse a cca 5 cm po obvode celej dosky, s ďalšími 3-4 maltovými "buchty" v ploche. Celková plocha naneseného lepidla musí pokrývať 40-50% plochy dosky tepelného izolantu. Takto pripravenú rubovú stranu dosky priložíme k podkladu a zľahka pritlačíme. Povrch lamely z fasádnej minerálnej vlny je nutné fixovať dvojitým nanášaním lepiacej malty na rubovú stranu lamely. Prvá vrstva uzavrie a zafixuje voľné vlákna, na ňu sa ihneď čerstvé do čerstvého nanesie ďalšia vrstva zubovou stierkou s veľkosťou zubu 8 x 8 mm.

3. Umiestnenie dosiek: Na celej ploche fasády je nutné dodržiavať lepenie tepelného izolantu na väzbu. Dosky (lamely) musia byť zrazené k sebe, aby medzi hranami nevznikali medzery. Do škár medzi jednotlivými doskami sa nesmie dostať lepidlo ani stierka. Škára medzi jednotlivými doskami tepelného izolantu nesmie byť umiestnená na rozhraní dvoch rôznorodých konštrukcií alebo na priebežných trhlinách. V mieste stavebných otvorov musia byť dosky umiestnené tak, aby škáry medzi doskami nenadväzovali na hrany stavebného otvoru.

4. Zapracovanie výstužnej tkaniny: Po nalepení izolantu, s odstupom min. cca 48 hodín, sa pristúpi k celoplošnému zapracovaniu sklo-textilnej výstužnej tkaniny. Najprv sa celoplošne natiahne vrstva stierkovacej hmoty, na ktorú sa zubovou stranou nerezového hladidla nanesie ďalšia vrstva. Do tejto vrstvy sa vtlačí pancierová sklená tkanina, aplikuje sa zvisle z návinu s minimálnym presahom 10 cm. Tkanina musí byť do vrstvy stierky vložená tak, aby bola po celkovom porovnaní lepidla v jeho hornej 1/3 vrstvy. Okolo stavebných otvorov sa po vyrezaní tkaniny vloží výstuha rohov zo sklo-textilnej tkaniny. Rozmer výstuhy má byť šírka min. 25 cm a dĺžka min. 50 cm.

5. Kotvenie systému hmoždinkami: Pred celkovým zarovnaním vrstvy stierky sa vykoná kotvenie systému hmoždinkami. Kotvenie tohto systému vždy podlieha statickému posúdeniu vzhľadom k súboru vzájomne sa ovplyvňujúcich vzťahov (kvalita a nosnosť podkladu, dilatácie, zaťažovanie objektu atď.). Kotvenie sa vykonáva po celoplošnom zapracovaní sklo-textilnej tkaniny, súčasne s doskami izolantu.


Dimenzie dĺžok hmoždiniek a parametre montáže (kotviaca dĺžka, priemer a hĺbka vŕtaného otvoru) podliehajú technologickému odporúčaniu výrobcu. Pri neštandardných požiadavkách sa odporúča zvýšiť počet hmoždiniek na 1 m².

6. Konečná úprava stierky: Po celkovom vykonaní kotvenia plochy sa pristúpi ku konečnej úprave stierky alebo prestierkovaniu v miestach poškodenia. Takto pripravenú plochu nechajte preschnúť minimálne 48 hodín.

Odvetrané fasády

Alternatívou k kontaktným systémom sú odvetrané fasády so vzduchovou medzerou. Vo ventilačnej medzere odvetranej fasády dochádza k zrýchleniu prúdenia vzduchu (komínový efekt), čoho následkom je vytvorenie mikroklímy a cirkulácie. To má pozitívny vplyv na odvod pár a vlhkosti, zdravosť muriva (murivo nenapádajú huby a plesne), odvod horúceho vzduchu v letnom období a temperovanie objektu. Navyše, vzduchová medzera sa stáva bezpečným izolantom a radí systém k najúčinnejšiemu a rovnako najzdravšiemu na trhu.

Pokročilé zasklievacie riešenia pre fasády

Súčasným trendom v architektúre sú zasklené budovy, hoci v strednej Európe majú typické rodinné domy aj naďalej malé okná a nedostatok svetla v interiéri. Otázkou zostáva, ako zabezpečiť dokonale osvetlený interiér a správne fungujúcu konštrukciu, ktorá nebude neprivetivým tmavým priestorom a zároveň zabráni úniku tepla v zime a prehrievaniu v lete.

Izolačné zasklenie

Zasklenie, ktoré vo vysokej miere chráni vnútorný priestor proti úniku tepla, sa nazýva izolačné zasklenie. Napríklad izolačné dvojsklo predstavuje hotový výrobok, v prípade ktorého dve tabule skla spoločne s dištančným rámčekom a tmelom vytvárajú hermeticky uzatvorený priestor vyplnený vzácnym plynom, zvyčajne argónom. Izolačné trojsklo sa skladá z troch tabúľ, ktoré rovnakým spôsobom ohraničujú dve hermeticky uzatvorené dutiny. Osádzajú sa ako hotové výrobky priamo do rámu okna alebo do fasádneho systému. V strednej Európe sa záujem o okná s izolačným trojsklom neustále zvyšuje, aj keď sa postupne objavujú aj izolačné štvorsklá, ktorých účinnosť však nie je primeraná cene a náročnému technologickému procesu výroby.

Prestup svetla cez bežné izolačné dvojsklo je v rozpätí od 70 do 80 %, a v prípade bežného izolačného trojskla v rozpätí od 70 až 74 %. Je nutné si uvedomiť, že ide o teoretické hodnoty. Na skutočné osvetlenie interiéru budú totiž vplývať aj klimatické podmienky, ročné obdobie, veľkosť a umiestnenie zasklených častí a vonkajšie tieniace prvky, ako sú napríklad stromy a iné stavebné objekty nachádzajúce sa v blízkosti budovy.

Chemické zloženie skla je definované v norme STN EN 572: 2005 (Sklo v stavebníctve. Základné výrobky zo sodnovápenatokremičitého skla) tak, aby bol každý výrobca schopný vyrobiť sklo bez výrazného farebného rozdielu. Základné stavebné sklo má mierne zelený odtieň, ktorý sa s väčším rozmerom alebo zaťažením a s tým súvisiacou hrúbkou skla zintenzívňuje.

Špeciálne typy skla

• Protislnečné sklo: Pri realizácii celozasklených fasád sa musia použiť izolačné sklá s ochranou proti slnečnému žiareniu a/alebo účinný tieniaci systém, zvyčajne vonkajšie žalúzie. Protislnečné sklo znižuje tepelné zisky zo slnka na 20 až 45 % (oproti cca 61 % pre bežné izolačné dvojsklo). Súčasným trendom je nízkoreflexné sklo s neutrálnym vzhľadom, no z estetického hľadiska sa na niektorých objektoch hodí aj sklo s výraznejším farebným odtieňom, zrkadlovým efektom alebo potlačou.

• Ochrana proti hluku: Vzduchová nepriezvučnosť sa definuje veličinou Rw. Štandardné izolačné dvojsklo (4/16/4) má hodnotu 29 až 30 dB. Použitím vrstveného skla s akustickou izoláciou umožňujú súčasné technológie vyrábať izolačné dvojsklá a trojsklá s hodnotou vzduchovej nepriezvučnosti až 52 dB. Je nevyhnutné si uvedomiť, že tieto hodnoty sú platné len pre samotné zasklenie.

• Bezpečnostné sklo: Kde hrozí riziko zranenia v dôsledku rozbitia skla, je nutné použiť bezpečnostné sklo. Vrstvené sklo vzniká vrstvením dvoch alebo viacerých skiel, medzi ktorými sa nachádza fólia z PVB (polyvinylbutyral). Poskytuje ochranu nielen proti zraneniu, ale aj proti vlámaniu, výbuchu a ozbrojeným útokom. Rôznu úroveň bezpečnosti zaisťuje rozličný počet PVB fólií, skiel a ich hrúbka. Kategórie 1B1 a 2B2 sa stanovujú kyvadlovou skúškou podľa STN EN 12600: 2003, triedy P1A, P5A, P8B sú triedy odolnosti proti ručne vedenému útoku podľa STN EN 356: 2001.

• Odolnosť proti termálnemu šoku: Sklo môže prasknúť aj vplyvom teplotných zmien, ak sa na ňom nachádzajú dve oblasti s vysokým rozdielom povrchovej teploty (tzv. termálny šok). Ak hrozí zvýšené riziko termálneho šoku, výrobca stavebného skla dokáže na základe skladby zasklenia a klimatických podmienok odporučiť tepelne tvrdené sklo (odolá zmene teploty až 200 °C), prípadne tepelne spevnené sklo (do 100 °C). Niekedy postačí zabrúsiť hrany skla.

Kondenzácia na vnútornom povrchu izolačného zasklenia sa často vyskytuje v málo vetraných a vlhkých priestoroch alebo v budovách, v ktorých sa pred výstavbou alebo rekonštrukciou neoverilo riziko kondenzácie a v konštrukcii sa nachádzajú významné tepelné mosty.

Nasledujúca tabuľka sumarizuje kľúčové parametre rôznych typov izolačného zasklenia:

Rôznorodosť materiálov pre fasádne obklady

Vzhľad budovy je pri použití rôznych obkladových materiálov a systémov zavesenia kreatívnou záležitosťou s nekonečným množstvom tvarových i materiálnych variácií. Fasádne obklady na nosnú podkonštrukciu je možné vytvárať z mnohých materiálov ako sú drevo, kameň, HPL, hliník, oceľ, sklo, cementovlákno, plast, drevokompozit, keramika a iné. Tak sa každá „tvár“ odvetranej fasády stáva originálom. Okrem populárneho dreva sa na obklad fasády používajú aj ďalšie poveternostným podmienkam dobre odolné materiály, akými sú kameň, keramika, plast, kov a silikáty.

Kamenné obklady

Tradičný kameň má svoje miesto v architektonickom stvárnení vonkajších plášťov budov. Hoci sa hodí viac do hornatých končín, radi ho využívajú aj majitelia domov na nížine. Na výrobu kamenných obkladov fasády sa využívajú rôzne druhy prírodného kameňa, napr. žula, mramor, vápence a podobne. Kamenné obklady majú rad predností, ako sú veľmi nízka nasiakavosť, pevnosť a trvanlivosť, ale na druhej strane majú veľmi nízku izolačnú schopnosť. V posledných rokoch sa na trhu objavili aj TF panely - 5 mm hrubé platne z granitu alebo mramoru, zlepené s voštinovou podkladovou platňou.

Keramické obklady

Na nových domoch často zaujmú aj vkusné keramické obklady. Vyrábajú sa zo zmesi ílu, tavív, farbív, piesku a ďalších minerálnych surovín vo formách tenkostenných dosák, ktoré môžu prejsť ešte povrchovou úpravou - glazúrovaním. Výhoda keramických obkladov spočíva najmä v jednoduchej údržbe a v ich životnosti, ktorá je veľmi vysoká, pretože sú farebne stále a mrazuvzdorné. Keramické obklady sa k podkladu fixujú ukladaním do malty, zapustením do betónu alebo prilepením. Suchý proces s kotvami upevnenými v nosnej konštrukcii je omnoho efektívnejší.

Tehlové pásiky a iné moderné obklady

Povrchová úprava tehlovými pásikmi dotvára požadovaný dekoratívny vzhľad a zvyšuje odolnosť fasády proti poveternostným vplyvom. Fasádny plastový obklad je moderný stavebný materiál určený na ochranu a estetické zlepšenie exteriérových stien budov. V posledných rokoch sa dokončenie fasád pomocou dekoratívnych termopanelov stáva čoraz obľúbenejším; tepelný panel pre fasádu je monolitická a komplexná konštrukcia. Obklady sú vhodné pre obkladanie zakrivených plôch alebo rohov, bez nutnosti kupovania špeciálnych kusov.

Odporúčania pre montáž a údržbu fasádnych systémov

Počas celého priebehu montáže je bezpodmienečne nutné dodržať všetky odporúčania výrobcov jednotlivých komponentov celého systému. Montáž týchto systémov má svoje pravidlá a špecifiká, ktoré sú pre bezchybnú funkčnosť systému nevyhnutné. Preto montáž musí vykonávať firma, ktorá tieto systémy vykonáva a má s nimi skúsenosti, alebo je zaškolená výrobcom systému.

Všeobecné podmienky montáže

• Podklad: Všetky podklady musia byť pred lepením správne vysušené, mať vhodnú nosnosť, stálu a rovnorodú štruktúru, byť rovné, čisté, suché a očistené od prachu, mastnoty, mazív, proti-adhéznych prostriedkov, zvyškov farieb, starých náterov a pod. Podklad musí byť stabilný a schopný uniesť zaťaženie obklady. Nepevné povrchy s nevhodnou priľnavosťou je nutné odstrániť. Neodporúča sa lepenie obkladov na emulzné farby, akrilové omietky, sadrové stierky a staré nátery farieb.
• Teplotné podmienky: Okolitá teplota počas lepenia a 48 hodín po jeho ukončení nesmie byť nižšia ako 5 °C a vyššia ako 25 °C. Pri nižších teplotách neprebiehajú chemické reakcie potrebným spôsobom, voda obsiahnutá v malte vplyvom mrazu mení objem a poškodzuje štruktúru ešte nezatvrdnutého materiálu a systém následne nevykazuje potrebné vlastnosti. Dôsledkom je neskoršie odpadávanie obkladu, prípadne tvorba trhlín v škárach.
• Ochrana pred vlhkosťou: Najdôležitejšou požiadavkou je ochrana diela "pred, počas a po realizácii" pred preniknutím nadbytočnej vlhkosti. Tá v prípade, že prenikne do konštrukcie, spôsobí neskôr vznik výkvetov. Ochrana je nutná nielen pred dažďom, ale aj pred hmlou a vysokou vzdušnou vlhkosťou, kedy dochádza ku kondenzácii veľkého množstva vody na chladnom povrchu konštrukcie.
• Náradie a materiály: Pre prácu s jednotlivými komponentmi systému používajte zásadne čisté náradie podľa odporúčania dodávateľa systému. Na použitie zmesovej vody je nutné použitie vody z overeného zdroja (najlepšie pitná voda priamo z vodovodu).

Špecifiká lepenia obkladov

Obklady vyberajte z niekoľkých krabíc súčasne pre rovnomerné rozloženie odtieňov. Pokládka obkladov začína vždy odspodu nahor. Obklady je potrebné lepiť pomocou kvalitných lepidiel, ktoré zaručujú trvanlivý spoj. Pri lepení tehlových pásikov je nutné nakresliť líniu predstavujúcu základnú úroveň, v prípade úplnej fasády je nutné nakresliť uzavretú líniu okolo celého domu. Pri obkladaní vonkajších rohov steny začíname lepením rohových obkladov a na ne nadväzujeme obklady. V jednom pracovnom kroku osadzujeme maximálne 5 vrstiev tvaroviek nad sebou, potom je nutná minimálne 12 hodinová technologická prestávka, ktorá zaručí, že sa osadené tvarovky dokonale priľnú a celá konštrukcia sa vlastnou váhou nezborí. Obklad je nutné podľa potreby rozdeliť dilatačnými škárami (odporúčaná maximálna veľkosť jednotlivých celkov je 4 × 4 m).

Škárovanie a impregnácia

Po úplnom zaschnutí lepidla (v prípade celej fasády cca 14 dní po ukončení lepenia) nanášame škárovaciu maltu do medzier medzi dlaždice podľa návodu na obale materiálu. Najlepší efekt sa dosiahne so škárovacím materiálom o menšej hrúbosti, než je hrúbka dlaždice. Pre zaistenie jednotnej farby škáry je vhodné vykonať škárovanie v jednom dni za rovnakého počasia. Dôležité je dodržanie rozmerov škár. Po ukončení prác je nutné povrch ošetriť impregnačným prostriedkom, ktorá umožňuje udržať obklady v čistote. Impregnáciu vyberáme podľa použitého typu tehlového obkladu.

Údržba fasády

Kontrola hotového kontaktného fasádneho zatepľovacieho systému s povrchovou úpravou kamenným obkladom či tehlovým pásikom sa vykonáva podľa potreby. Odporúča sa zabezpečenie bežnej údržby a starostlivosti ako u bežného stavebného objektu. Tieto systémy za štandardných podmienok užívania nevyžadujú žiadnu špeciálnu údržbu. Údržba sa vykonáva čistením za sucha, mokrým čistením (tlakovou vodou, prispôsobenou tak, aby nedošlo k poškodeniu povrchu) alebo nanesením impregnačného náteru. Zakazuje sa používať na čistenie látky s podielom organických rozpúšťadiel, hydroxidy, kyseliny alebo iné chemikálie. Čistenie sa odporúča vykonávať v letnom období.
